Passiamo ad una rassegna della mainboard, nella sua totalità e nei dettagli:

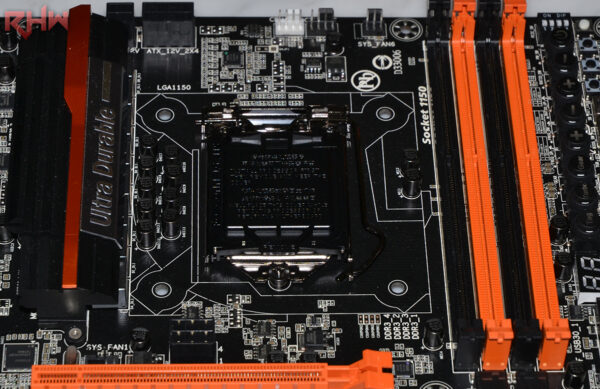

La parte superiore della scheda madre, con il socket al centro, le fasi di alimentazione raffreddate da un dissipatore passivo sulla sinistra e gli slot delle RAM a destra. In alto, i due connettori EPS (1x8 Pin e 1x4 Pin).
La parte superiore della scheda madre, con il socket al centro, le fasi di alimentazione raffreddate da un dissipatore passivo sulla sinistra e gli slot delle RAM a destra. In alto, i due connettori EPS (1×8 Pin e 1×4 Pin).

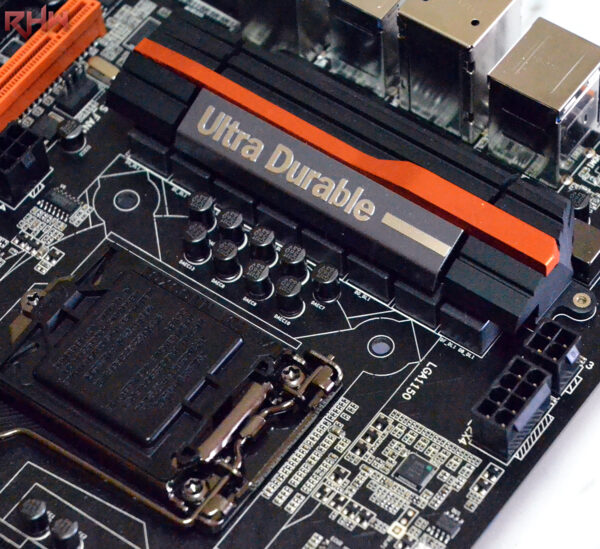

In dettaglio, la zona di alimentazione, dotata di "sole" 8 fasi, ma capace di alimentare il processore anche in condizioni di raffreddamento, frequenze e voltaggi estremi.
In dettaglio, la zona di alimentazione, dotata di “sole” 8 fasi, ma capace di alimentare il processore anche in condizioni di raffreddamento, frequenze e voltaggi estremi.

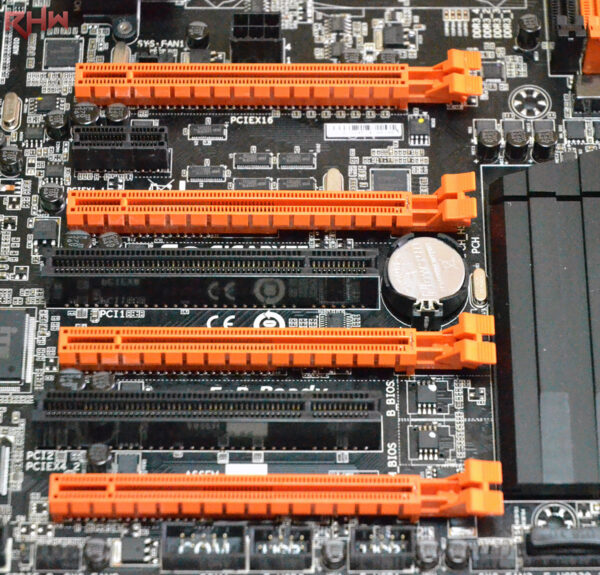

La connettività è fornita da 4 slot PCIe meccanici 16x, che elettricamente funzionano in modalità 8x/8x, 8x/4x/4x, 8x/4x/4x/4x (quest'ultimo 2.0), per configurazioni multischeda di tipo SLI e CrossFireX di qualsiasi tipo. Completano la connettività un connettore PCIe 1x e 2 connettori PCI.
La connettività è fornita da 4 slot PCIe meccanici 16x, che elettricamente funzionano in modalità 8x/8x, 8x/4x/4x, 8x/4x/4x/4x (quest’ultimo 2.0), per configurazioni multischeda di tipo SLI e CrossFireX di qualsiasi tipo. Completano la connettività un connettore PCIe 1x e 2 connettori PCI.

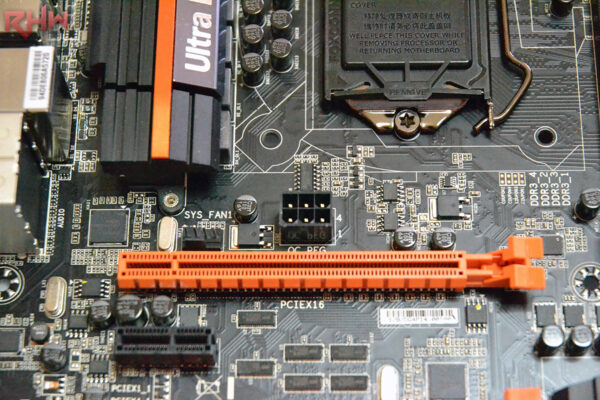

Nella parte superiore agli slot PCIe, un connettore PEG 6 pin, per alimentare ulteriormente le schede video nel caso di configurazioni multischeda o nel caso di raffreddamenti estremi.
Nella parte superiore agli slot PCIe, un connettore PEG 6 pin, per alimentare ulteriormente le schede video nel caso di configurazioni multischeda o nel caso di raffreddamenti estremi.

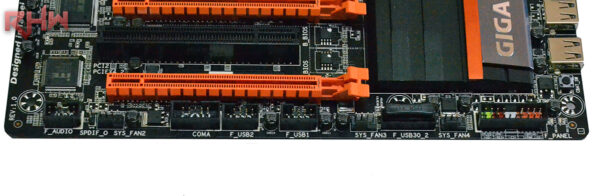

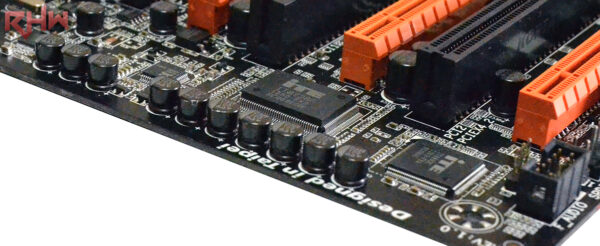

In fondo alla mainboard, la serie di header per le connessioni a bracket.
In fondo alla mainboard, la serie di header per le connessioni a bracket.

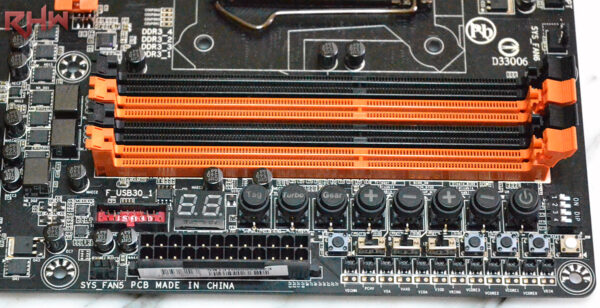

Nella parte destra, la sezione con gli slot di memoria e la sezione OC Touch.
Nella parte destra, la sezione con gli slot di memoria e la sezione OC Touch.

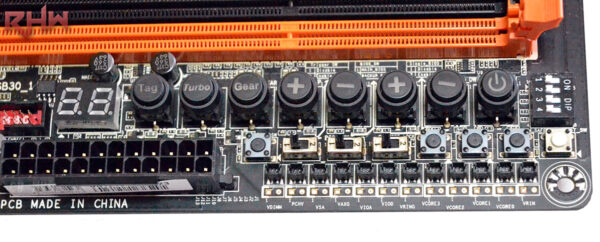

La sezione OC Touch, con tasti, switch e punti di lettura per overclockare tramite la pressione di pulsanti, funzione utile durante le sessioni di overclock su banchetto.
La sezione OC Touch, con tasti, switch e punti di lettura per overclockare tramite la pressione di pulsanti, funzione utile durante le sessioni di overclock su banchetto.

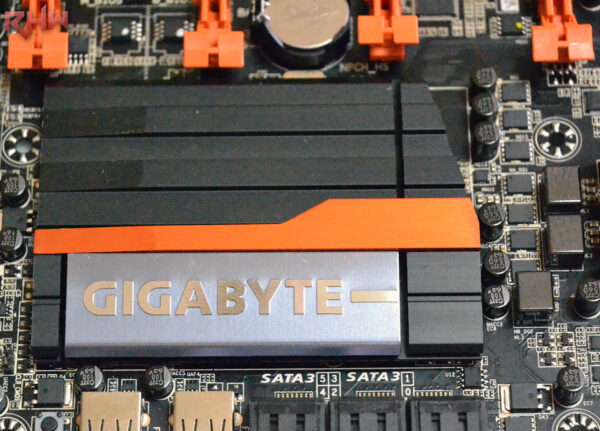

Il dissipatore del PCH Z87, solido e simile a quello visto sulla Z87X-UD3H, con l'accent di colore arancione, in tema con la scheda.
Il dissipatore del PCH Z87, solido e simile a quello visto sulla Z87X-UD3H, con l’accent di colore arancione, in tema con la scheda.

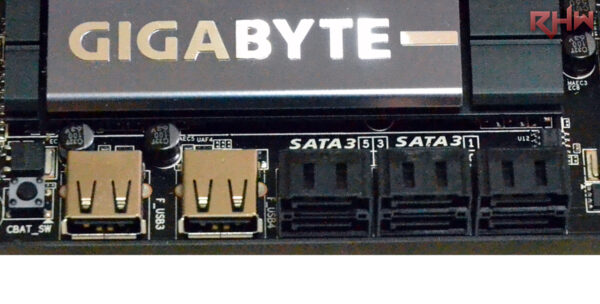

Di fianco, la sezione connettività, costituita da 6 porte SATA III (tutte collegate al PCH) e 2 prese USB 2.0 per facilitare l'utilizzo su banchetto.
Di fianco, la sezione connettività, costituita da 6 porte SATA III (tutte collegate al PCH) e 2 prese USB 2.0 per facilitare l’utilizzo su banchetto.
La scheda audio, una Realtek ALC892, con annessi condensatori.
La scheda audio, una Realtek ALC892, con annessi condensatori.

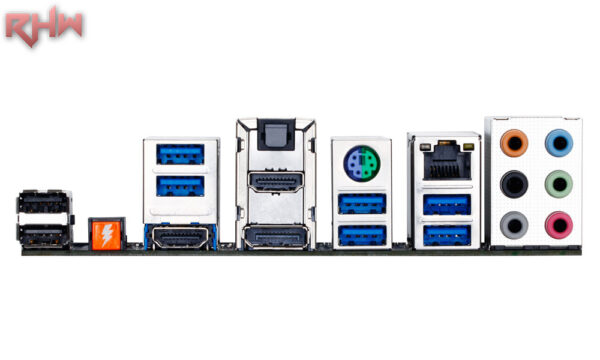

Il pannello I/O posteriore, composto di 2 USB 2.0, tasto Ignition, 6x USB 3.0, 2xHDMI, 1xDisplay Port, 1xPS/2, 1x Ethernet, connessioni audio
Il pannello I/O posteriore, composto di 2 USB 2.0, tasto Ignition, 6x USB 3.0, 2xHDMI, 1xDisplay Port, 1xPS/2, 1x Ethernet, connessioni audio
