Ecco, di seguito, le specifiche tecniche della ASRock B650E Taichi. Per maggiori informazioni, per le QVL e i driver più aggiornati, vi rimandiamo al sito ufficiale del produttore (ASRock):
La ASRock B650E Taichi ha al suo centro il socket AMD AM5 (LGA1718), compatibile con CPU Ryzen serie 7000 e 7000X3D, il tutto tramite un semplice aggiornamento BIOS che, al momento dell’acquisto, dovrebbe essere già pre-installato sulla scheda. Il socket è affiancato da 4 slot DIMM DDR5 SMD (Surface-Mounted) con supporto fino a 192 GB (tramite gli ultimi aggiornamenti del BIOS per DIMM da 24 e 48 GB) e frequenze di 6600 MHz (in OC), velocità che la piattaforma però riesce a raggiungere solo in configurazione 1DPC (1 DIMM per canale) con moduli Single Rank.
Di seguito, il diagramma della connettività della scheda madre:
La connettività posteriore è davvero di alto livello, ed include ben 12 porte USB così suddivise:
- 8 porte USB 3.2 Gen1 Type-A (5 Gbps)
- 3 porte USB 3.2 Gen2 Type-A (10 Gbps), due delle quali di tipo “Lightning Gaming” con corsia preferenziale per i pacchetti dati provenienti da mouse e tastiera, riducendo al minimo l’input lag
- 1 porta USB 4 Type-C (40 Gbps), pilotata da un chip Intel JHL8540, de facto una porta Thunderbolt a cui manca soltanto la certificazione ufficiale di Intel
insieme ad un set di connettori SMA per antenne con supporto al WiFi 6E 802.11ax grazie al chip Killer AX1675 (con velocità di 2400 Mbps), una porta HDMI 2.1 (ricordiamo infatti che i nuovi processori Ryzen serie 7000 includono una GPU per output basilare video al pari di Intel), una porta Ethernet da 2.5 Gbps pilotata da un chip Intel Killer E3100G ed interfacce di input ed output audio analogiche e digitali (tramite S/PDIF) pilotate da un chip Realtek ALC4082 collegato al chipset tramite un bus USB 2.0, insieme ad un tasto per il Clear CMOS ed uno per la funzione di BIOS Flashback che però, ricordiamo, è una feature obbligatoria su AM5 visto che sono i processori stessi a supportarla.

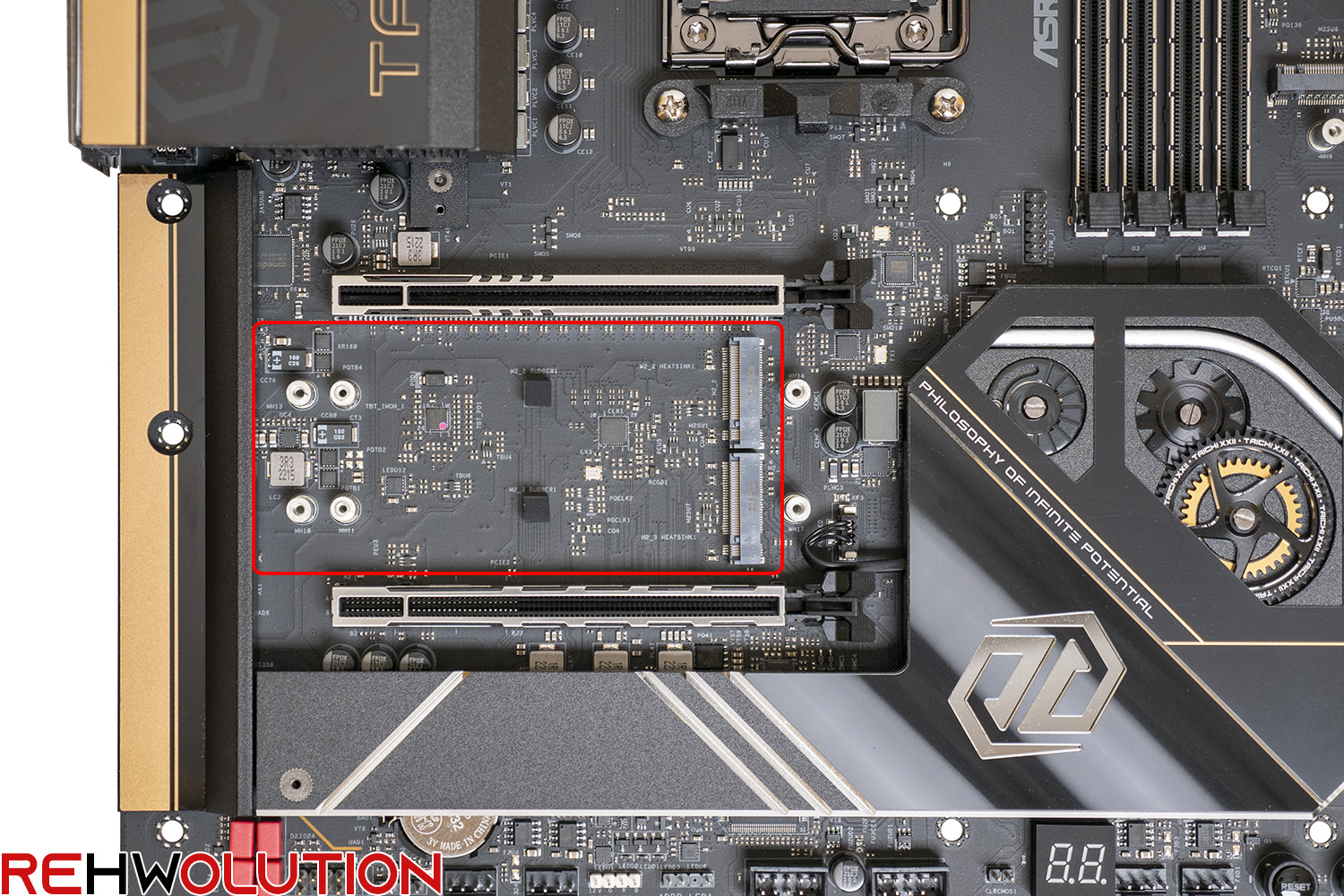

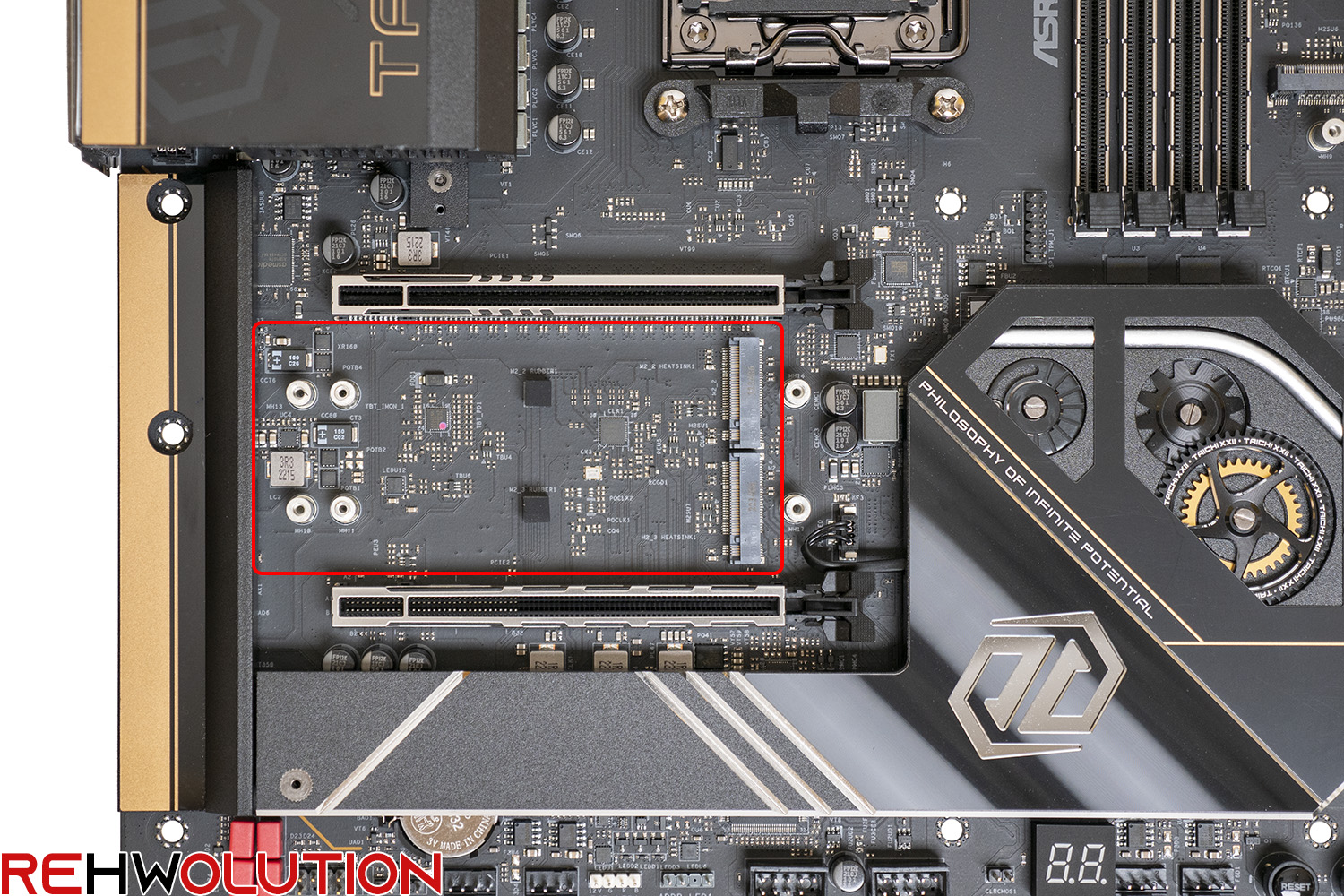

Sulla scheda troviamo inoltre 3 slot M.2:

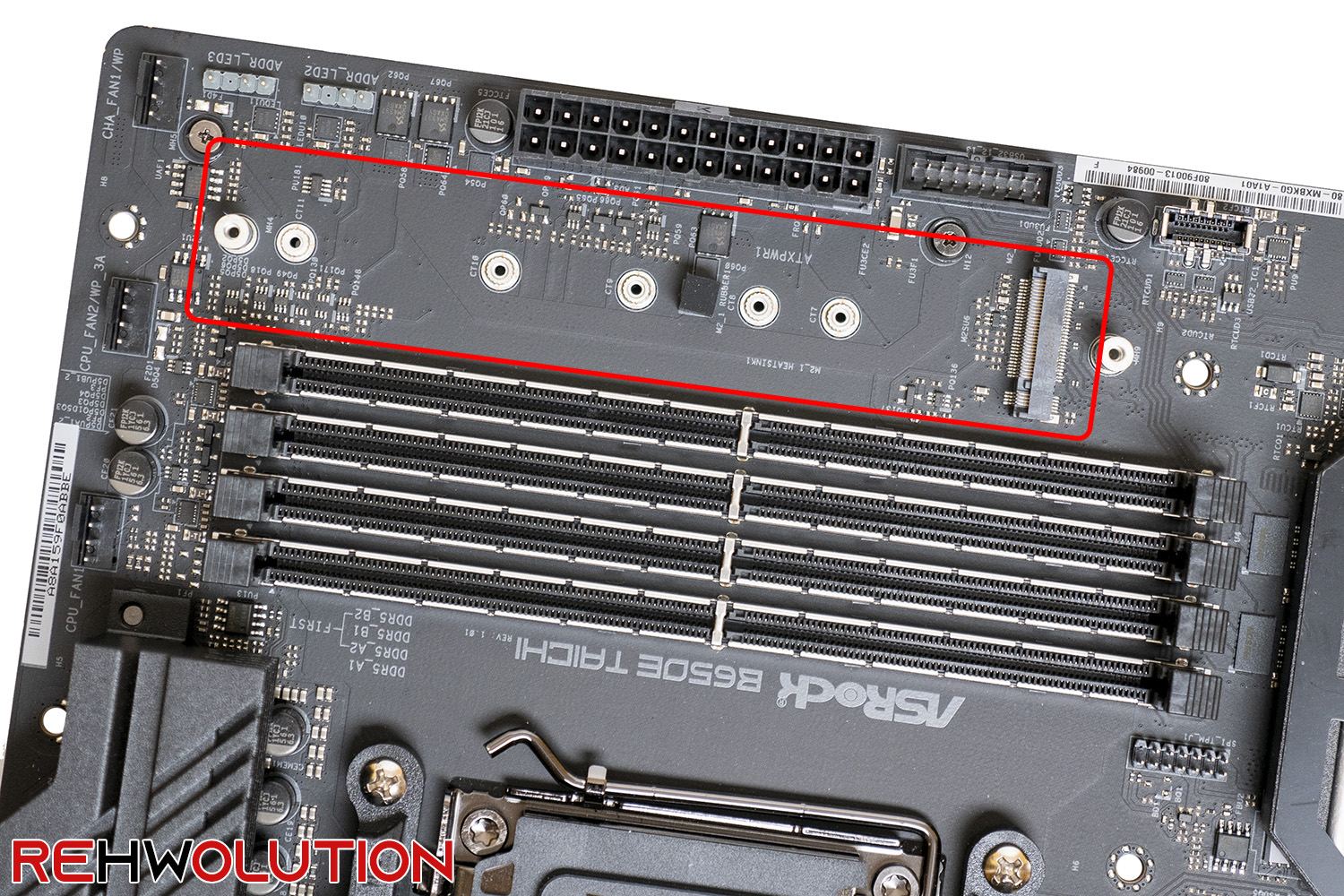

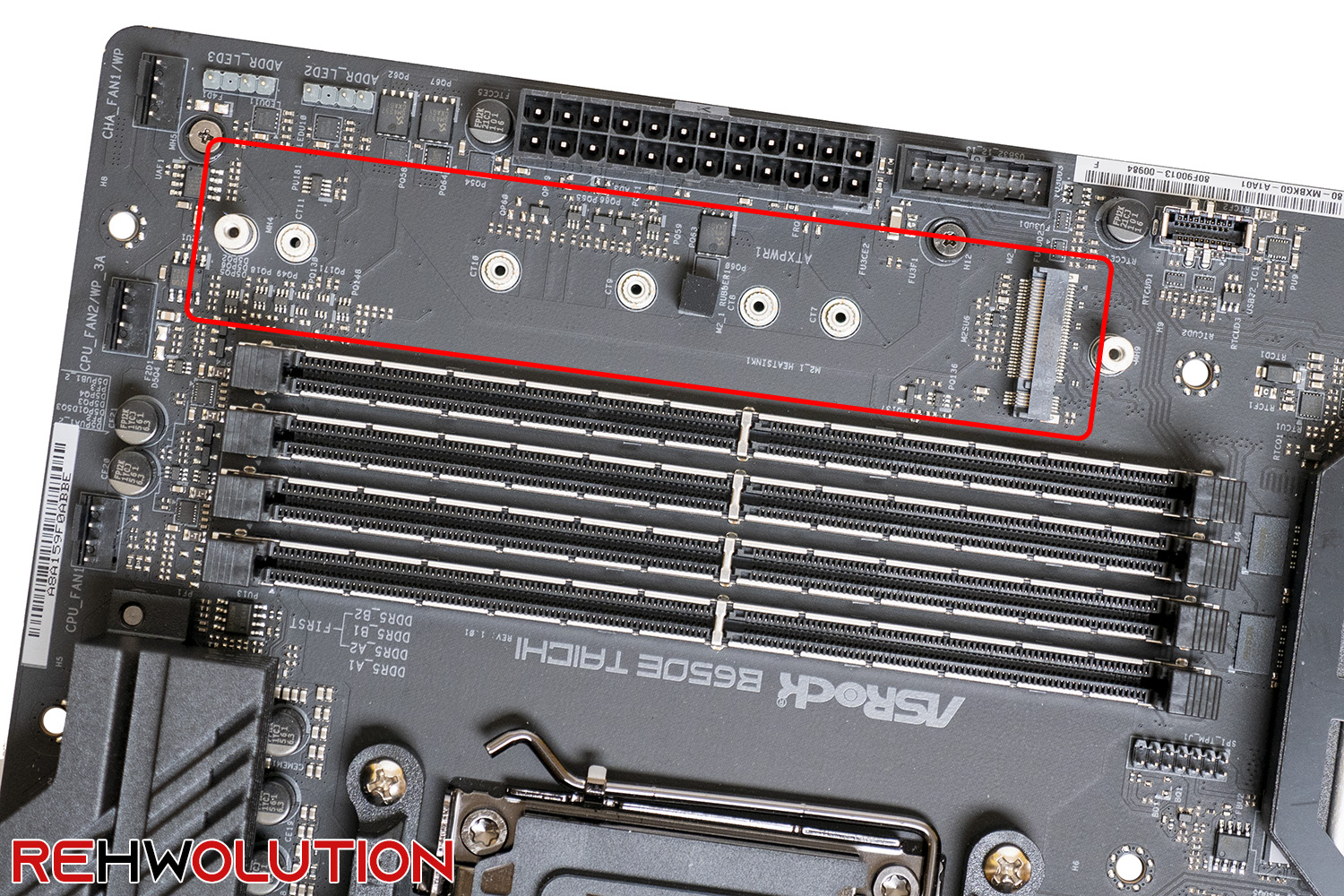

- M.2_1: collegato direttamente al processore, PCIe 5.0 x4
- M.2_2 e M.2_3: collegati al chip X670E, entrambi PCIe 4.0 x4 (ndr: lo slot M.2_3 condivide la bandwidth con il secondo slot PCIe, pertanto utilizzando lo slot M.2_3 disattiverà lo slot PCIE2)
Questa scheda, come tutte le schede B650 e B650E in commercio, dispone quindi di un singolo chip AMD Promontory 21, nome in codice per il successore di X570 che viene prodotto da ASMedia, collegato al processore tramite un bus PCIe 4.0 di ampiezza pari a 4 linee.
Per quanto riguarda gli slot PCIe, invece, la scheda madre presenta una configurazione come segue:
- PCIE1, 16x fisico, 16x elettrico, PCIe 5.0 collegato al processore
- PCIE2, 16x fisico, 4x elettrico, PCIe 4.0 collegato al chipset
Una delle limitazioni che viene spesso incontrata su schede madri B650 e B650E è, purtroppo, la mancanza di un gran numero di slot PCIe o di biforcazione delle linee su più slot, similmente alle differenze che dividevano X570 da B550.
Come già accennato, la sezione audio è affidata ad un chip Realtek ALC4082, che dirige una porta Line In, una porta Speaker/Cuffie ed un’output digitale tramite S/PDIF. Insieme al chip di Realtek è inoltre presente un DAC (Digital-to-Analog Converter) ESS SABRE9218 ed il filtraggio dei segnali avviene tramite condensatori WIMA specifici per applicazioni di tipo audio, garantendo la miglior qualità sonora possibile (tenendo in considerazione che è comunque una scheda audio integrata).
