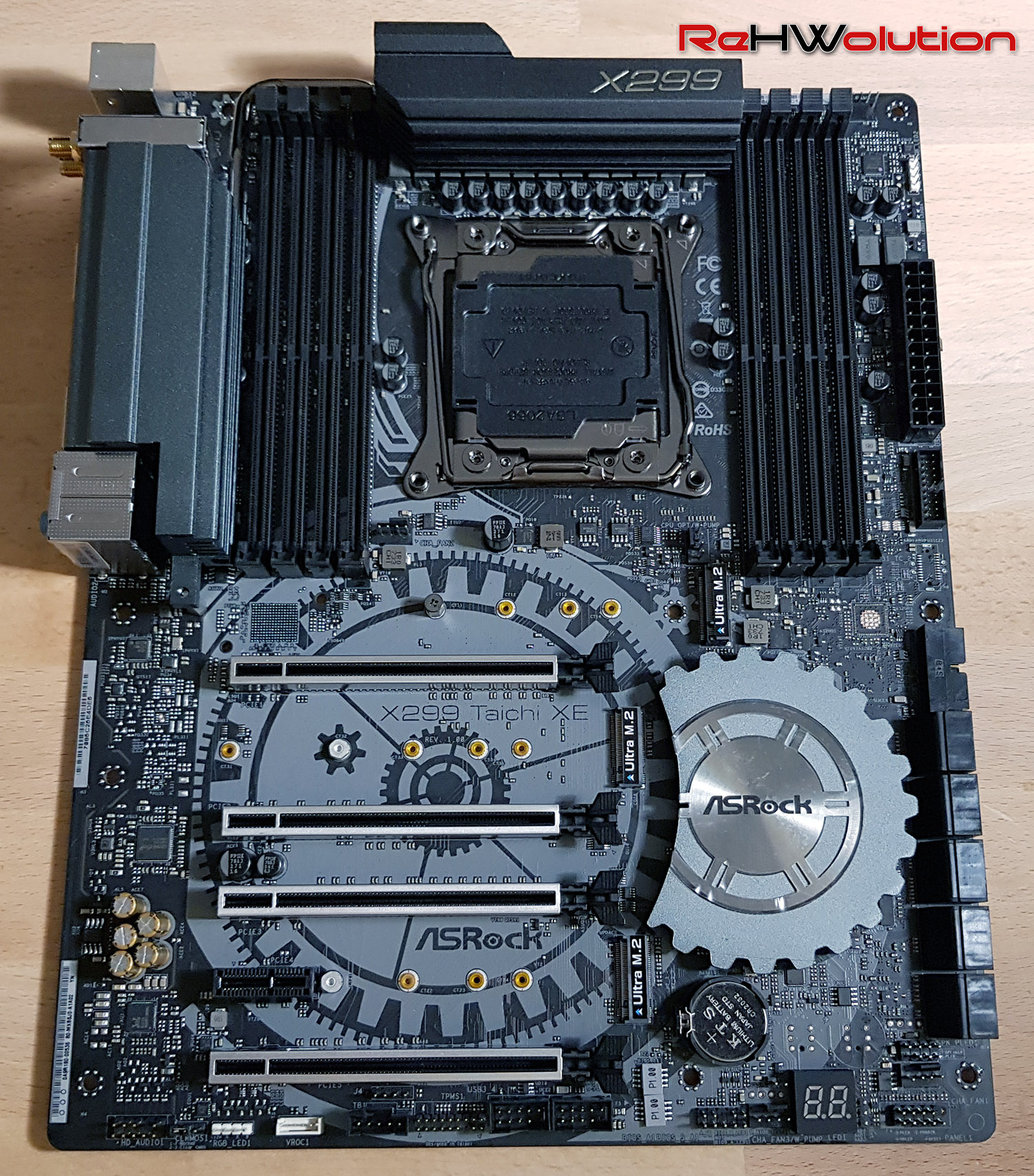

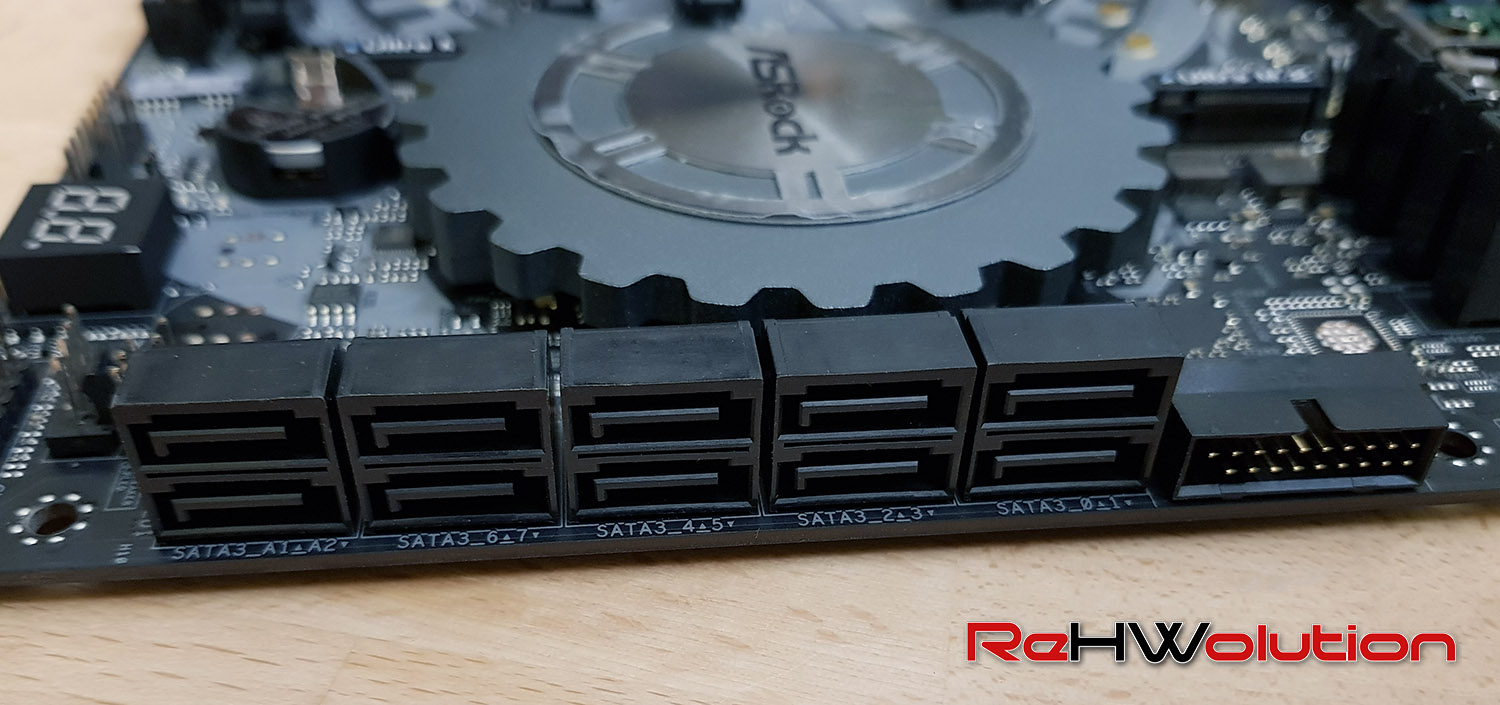

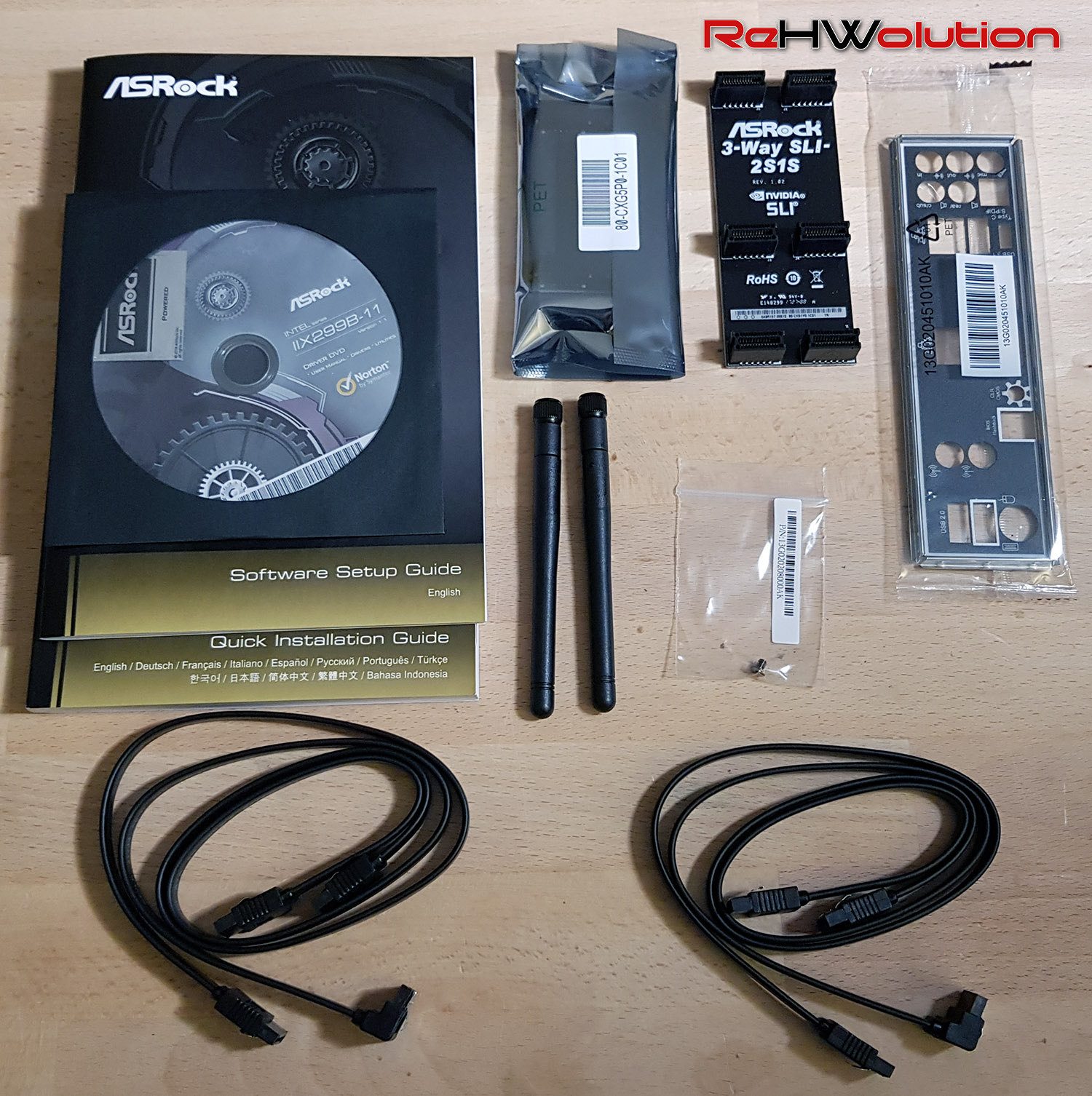

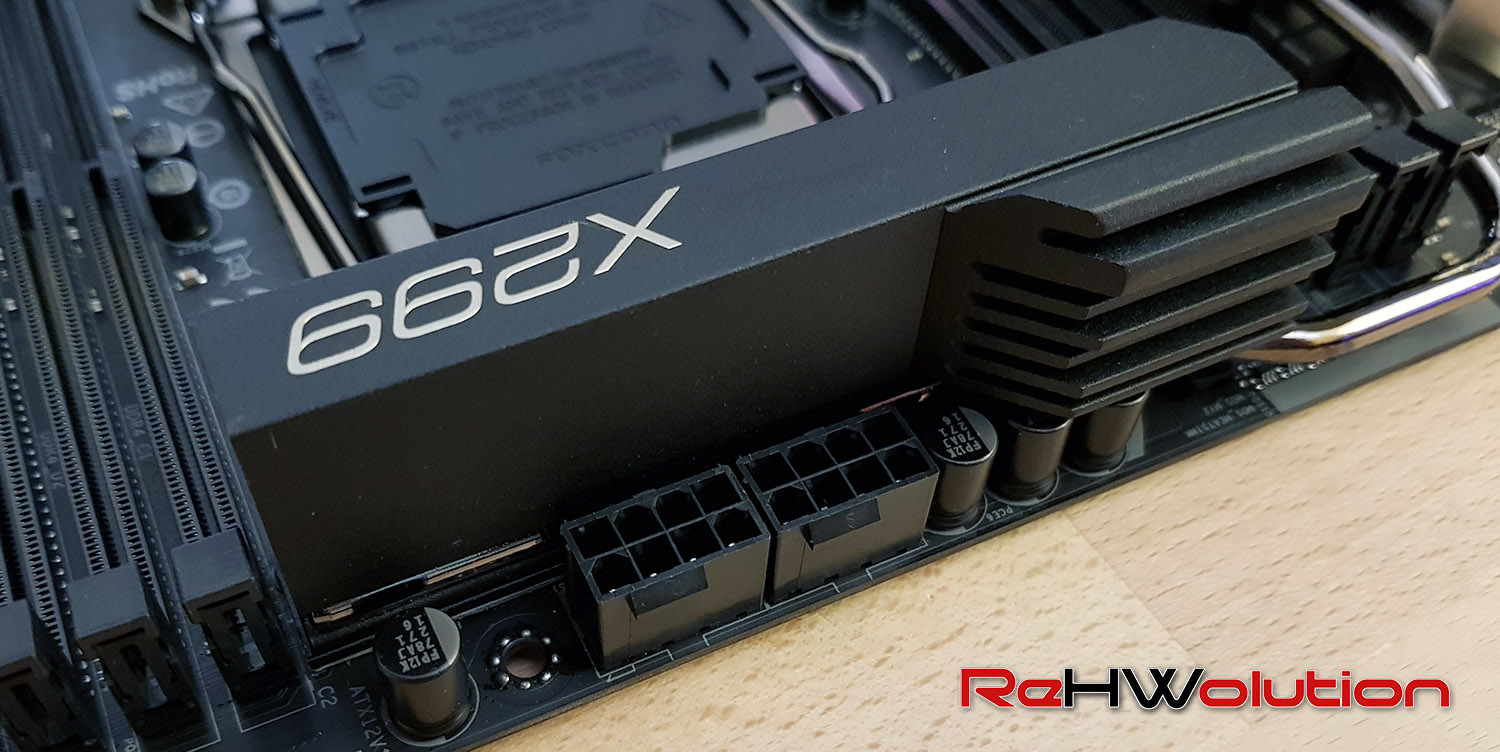

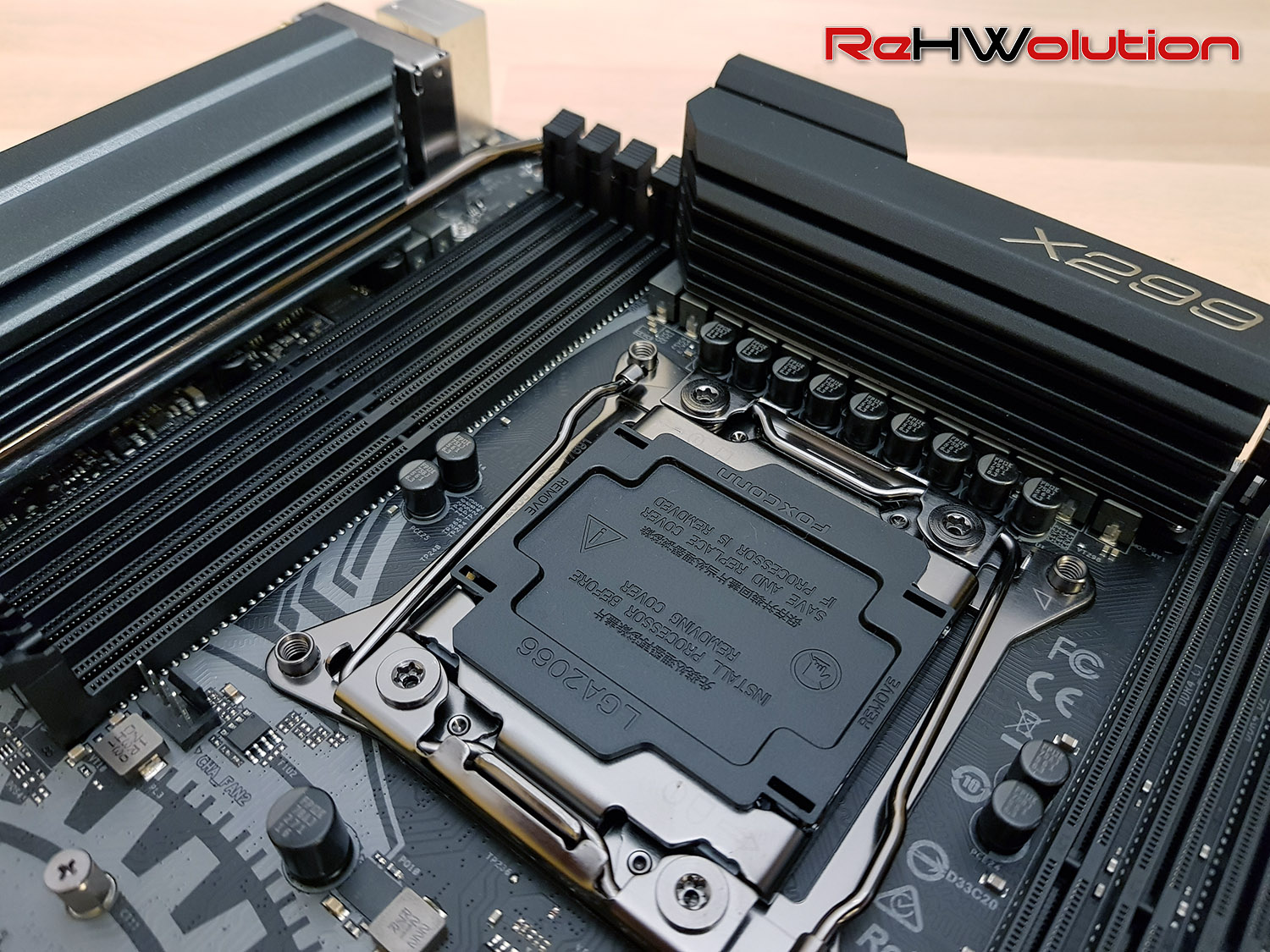

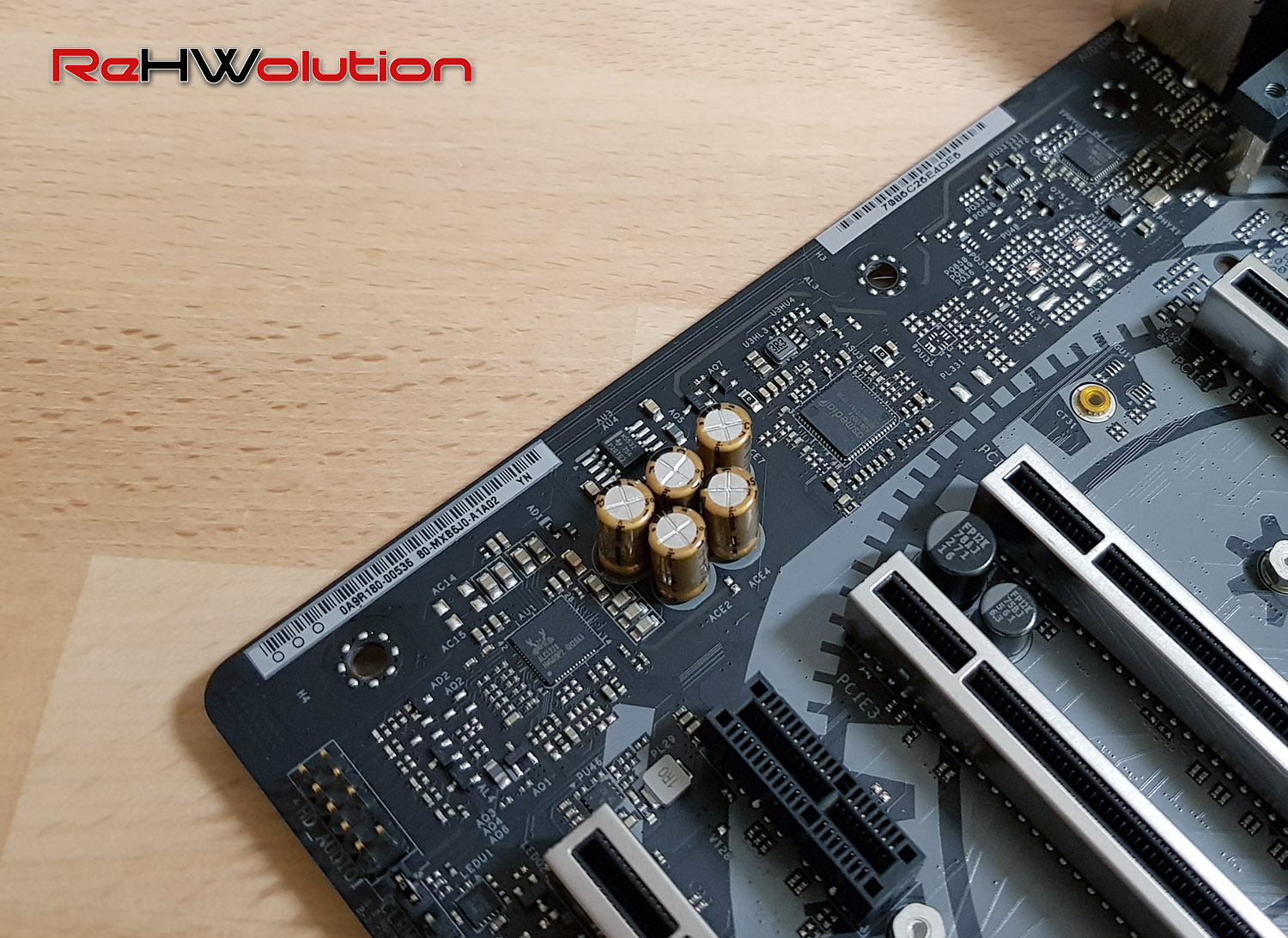

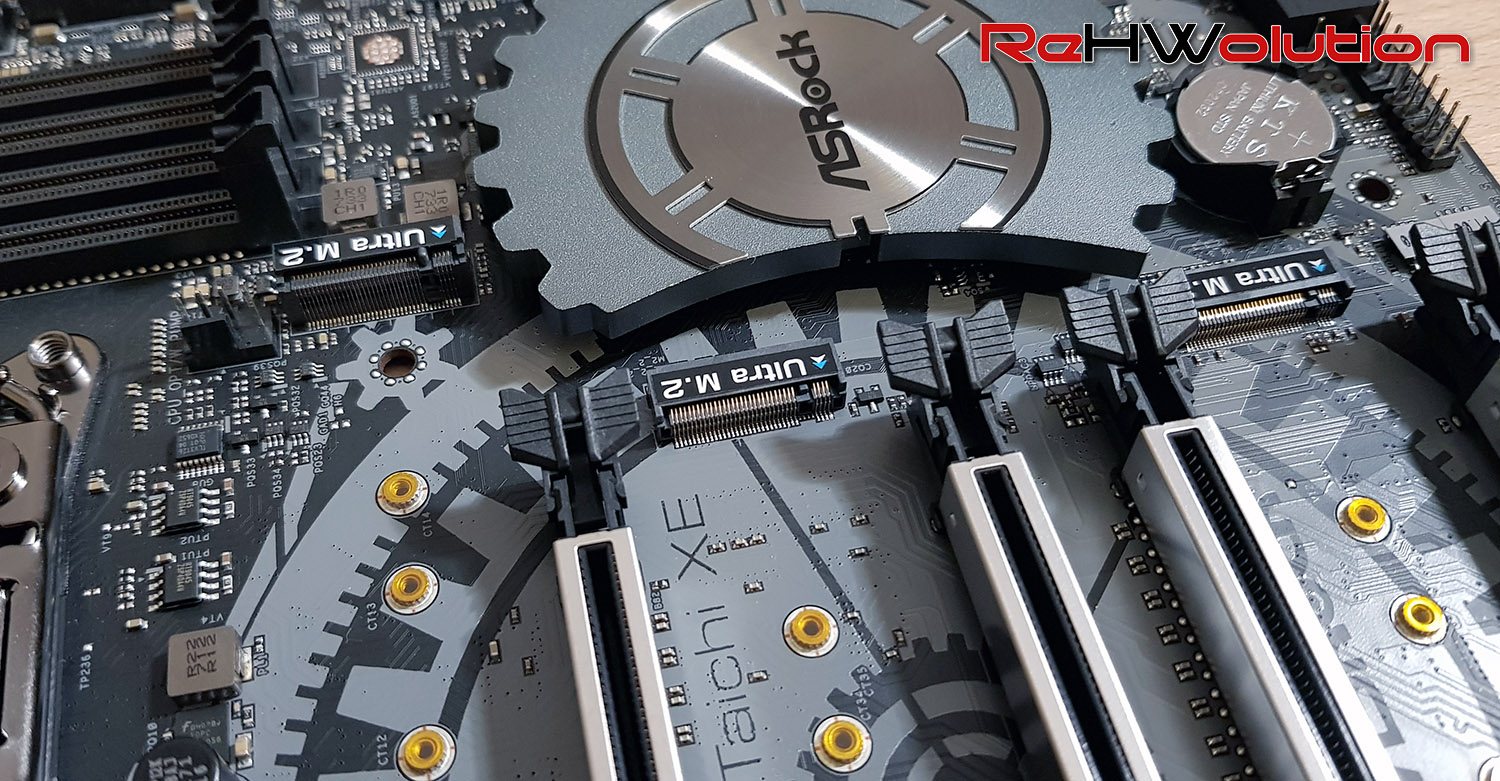

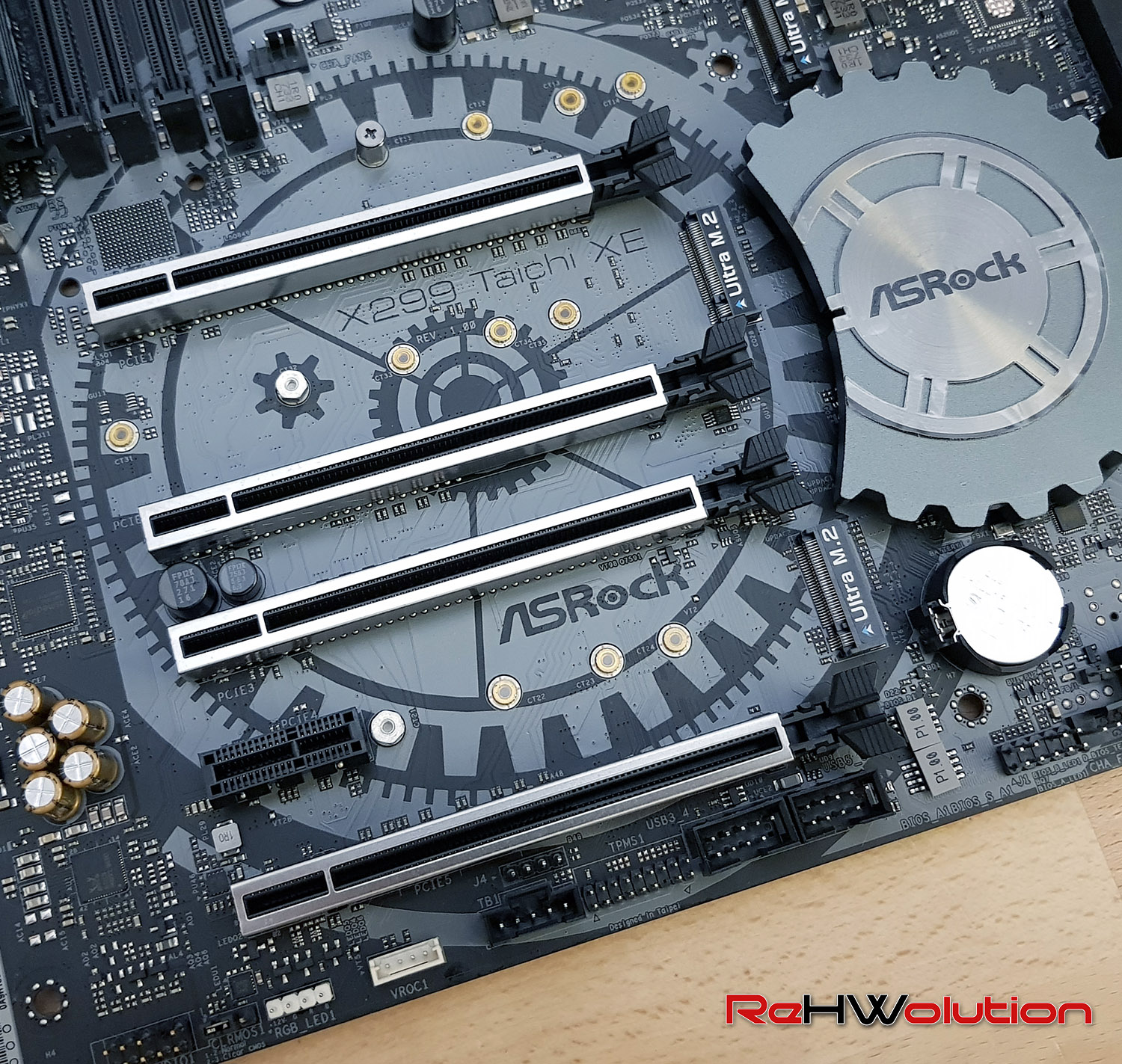

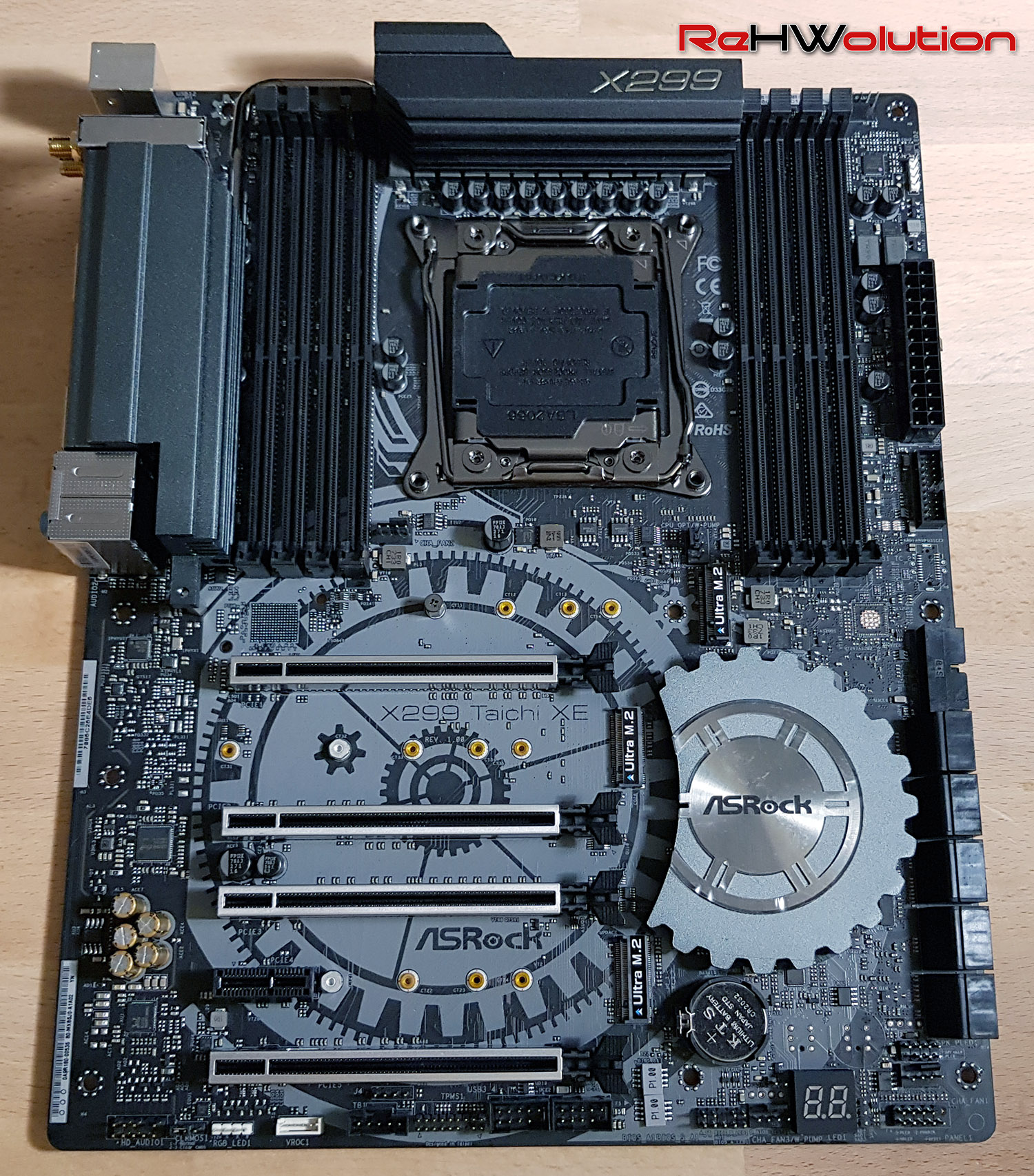

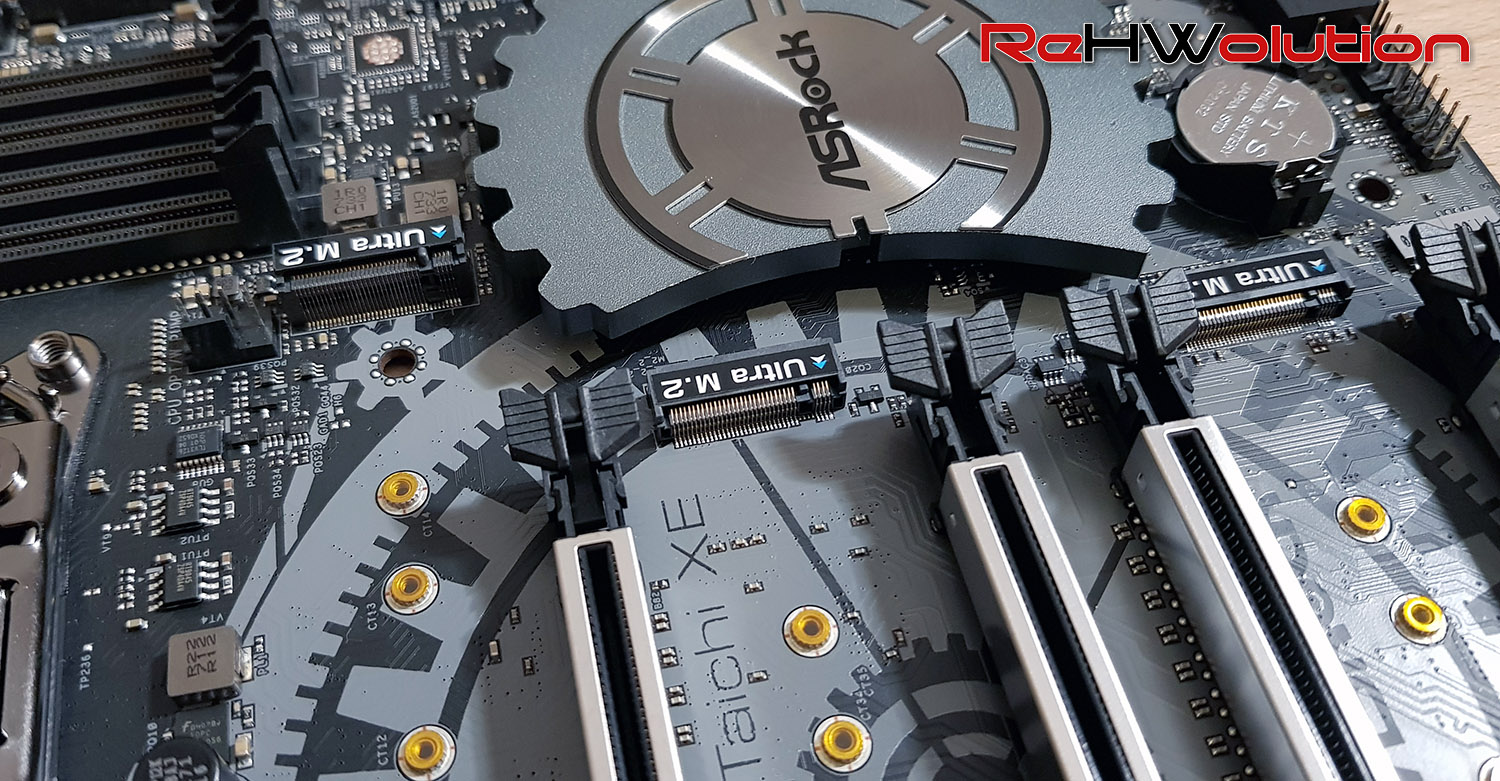

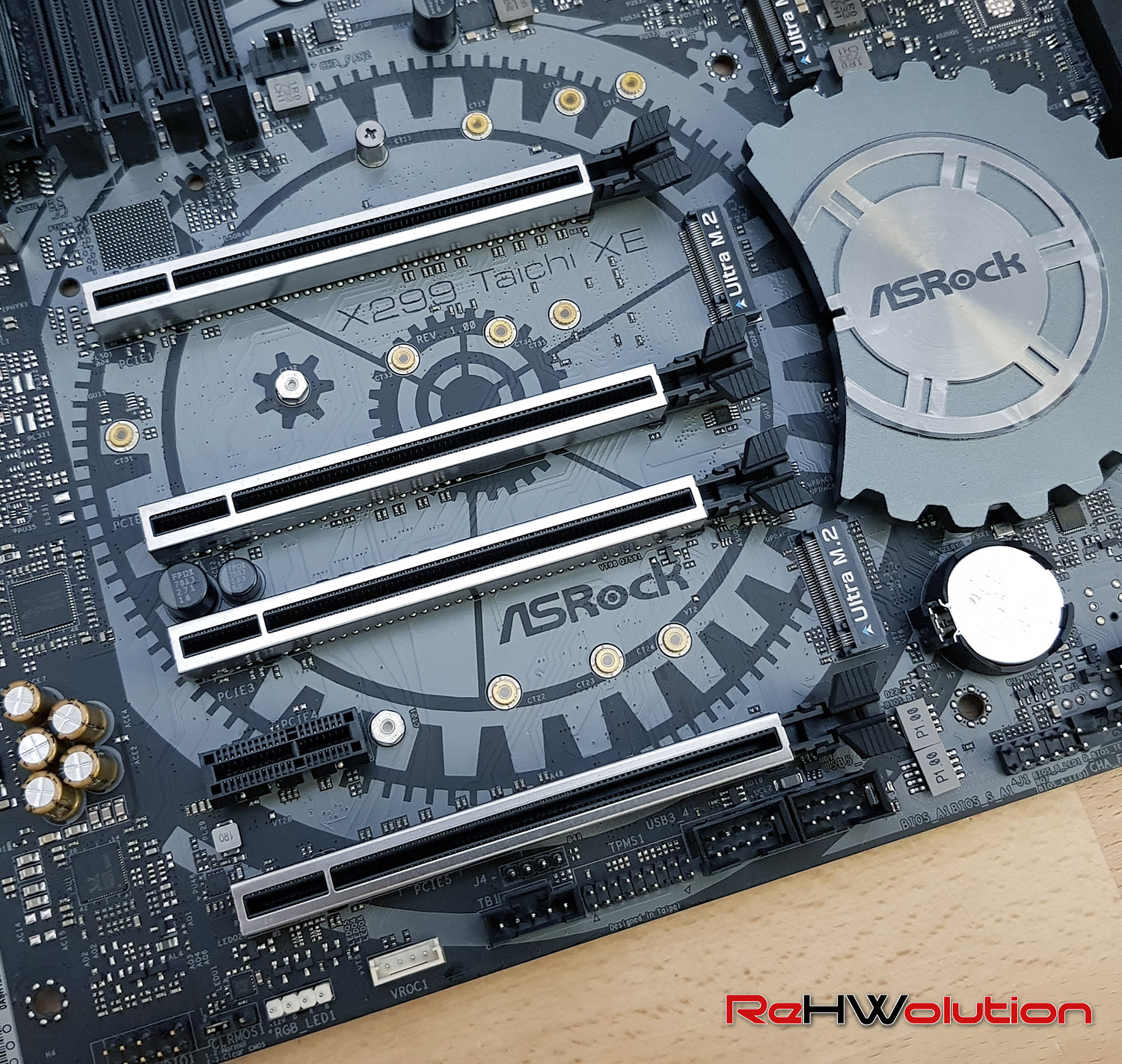

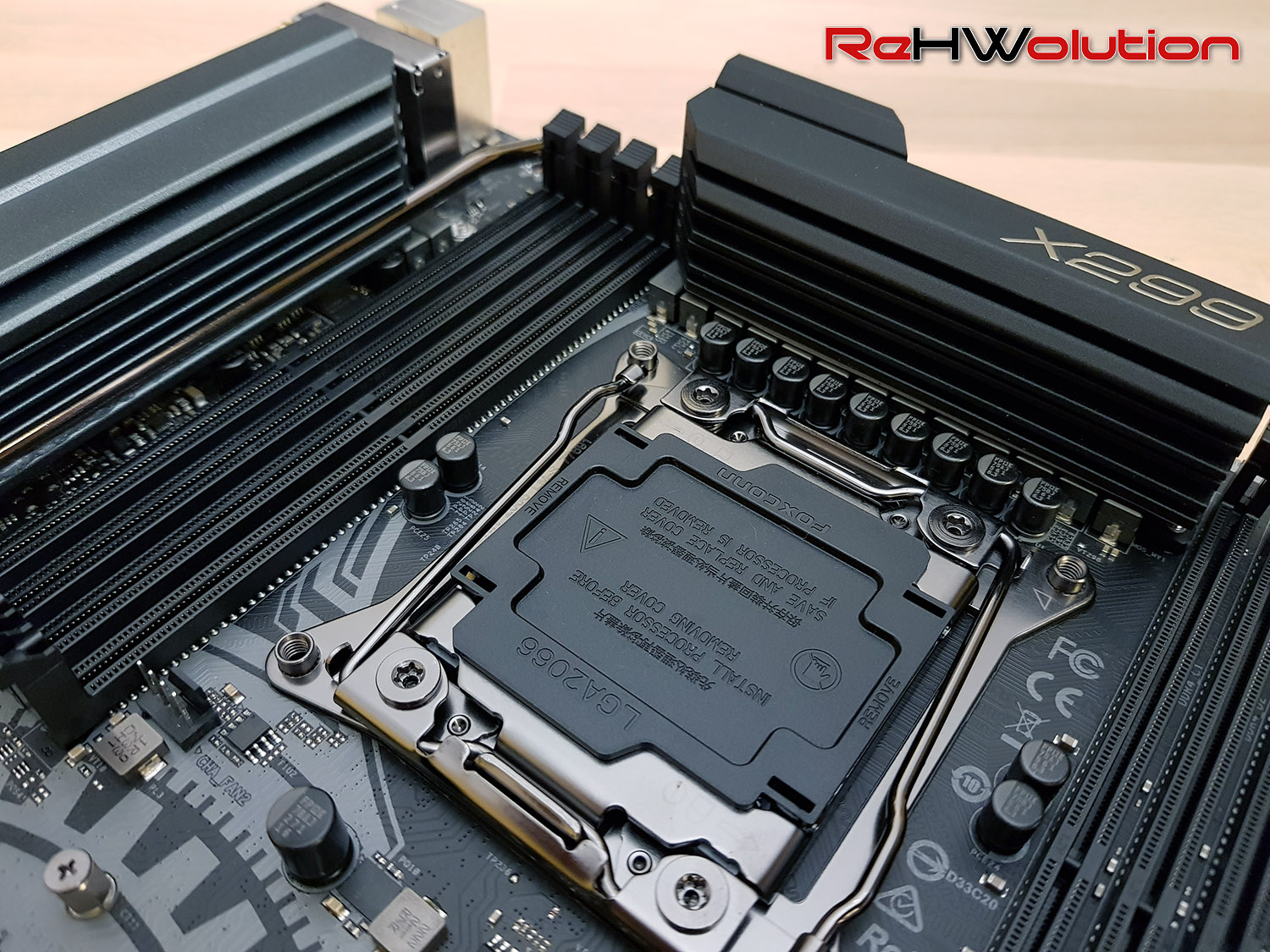

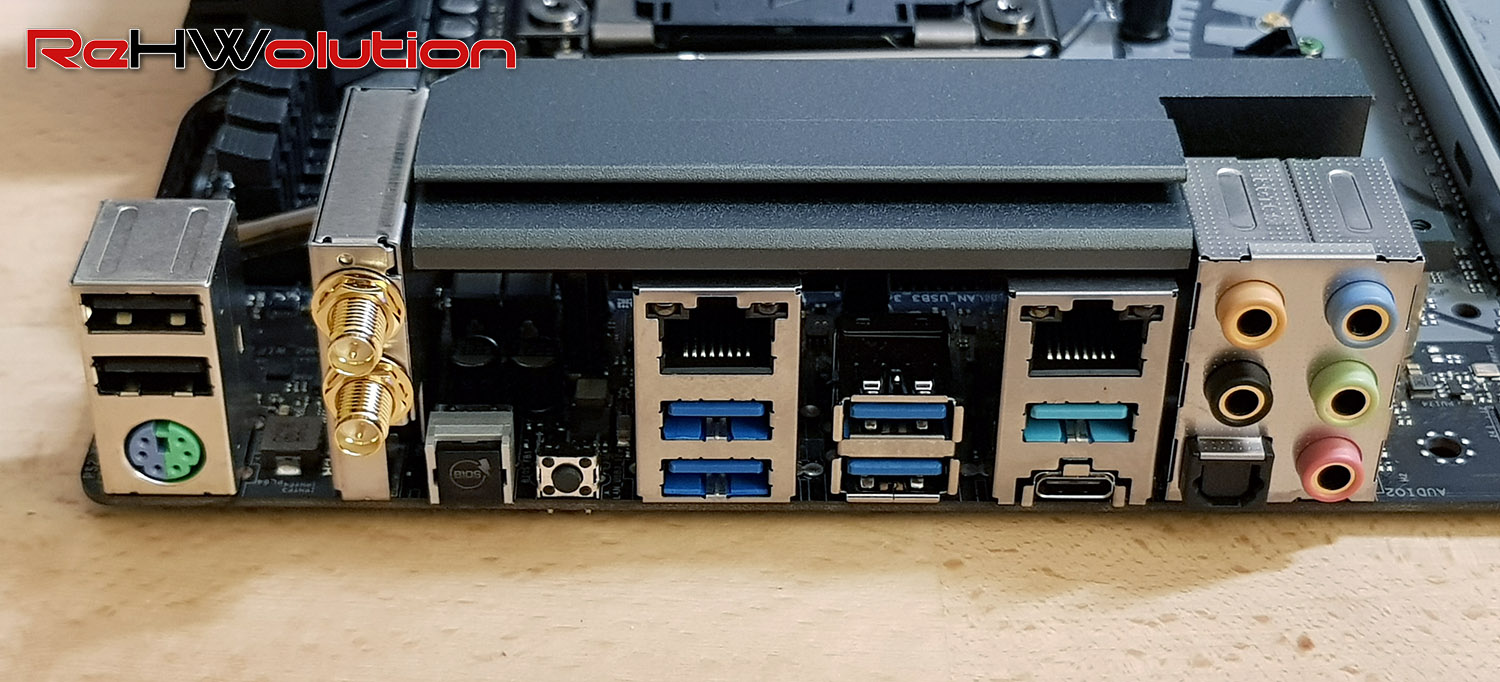

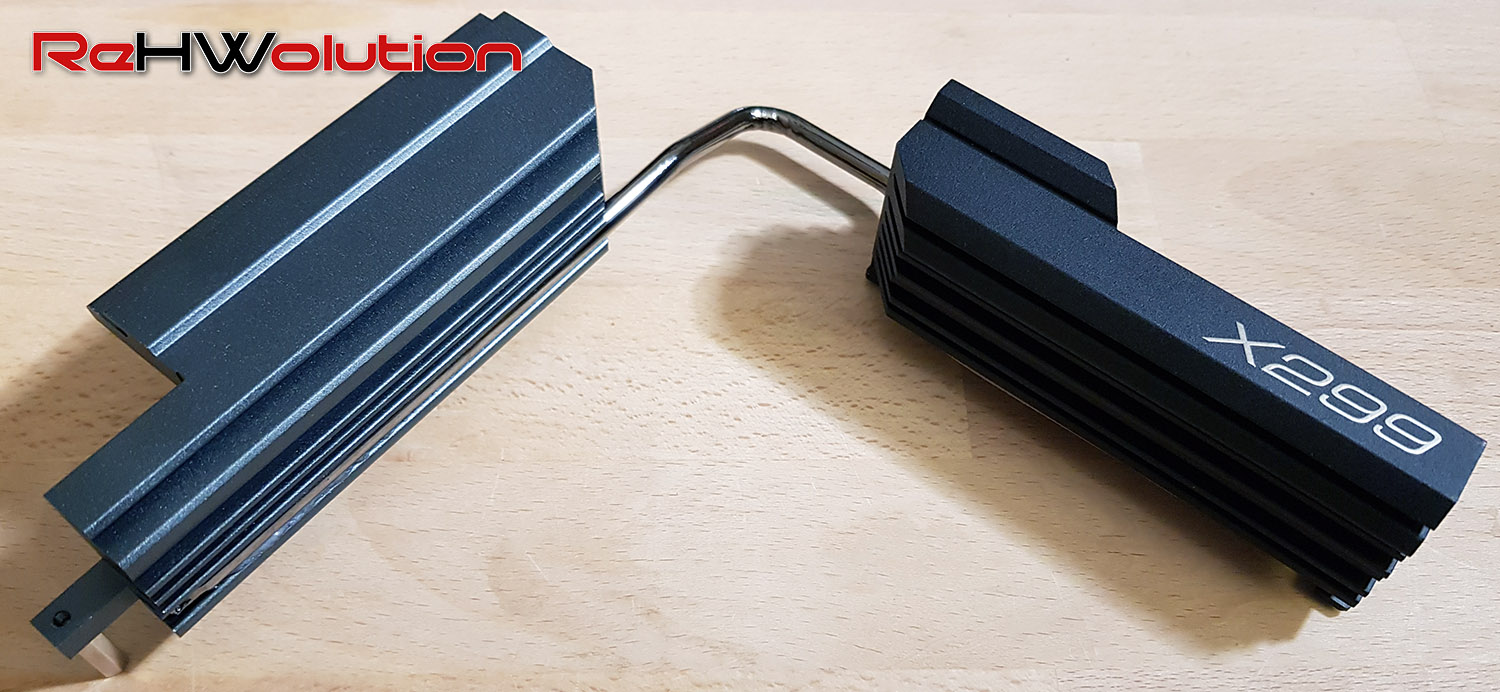

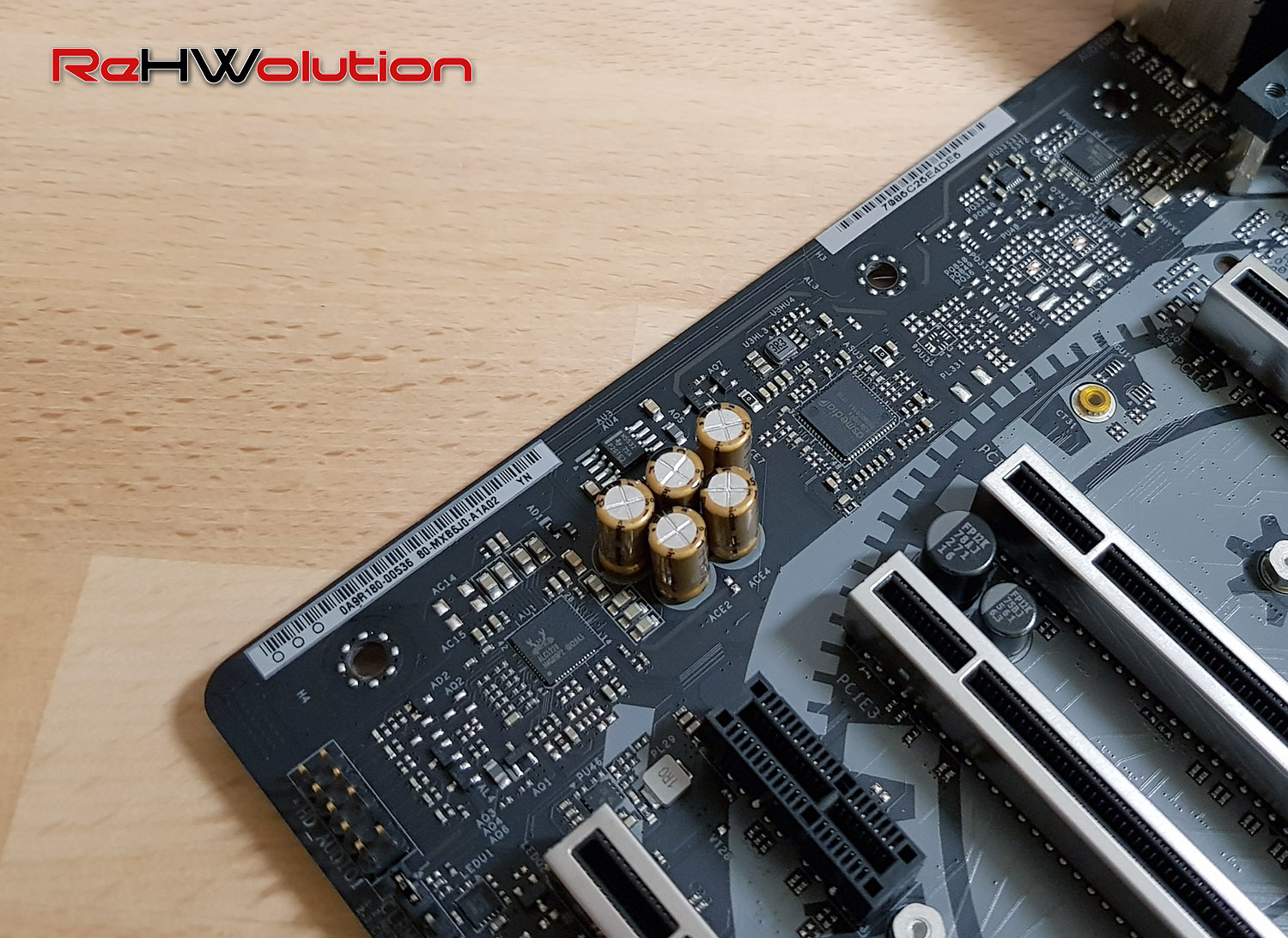

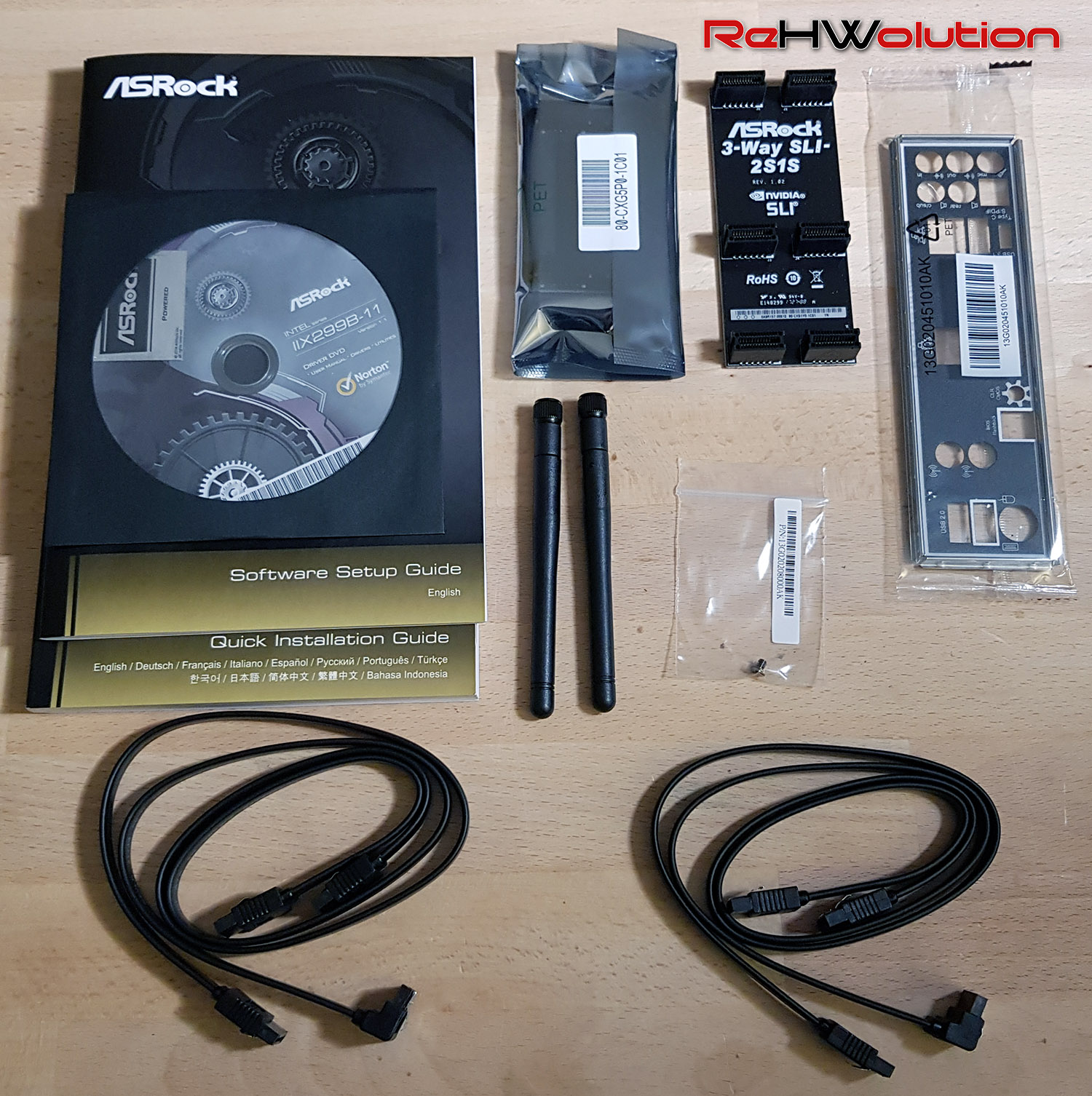

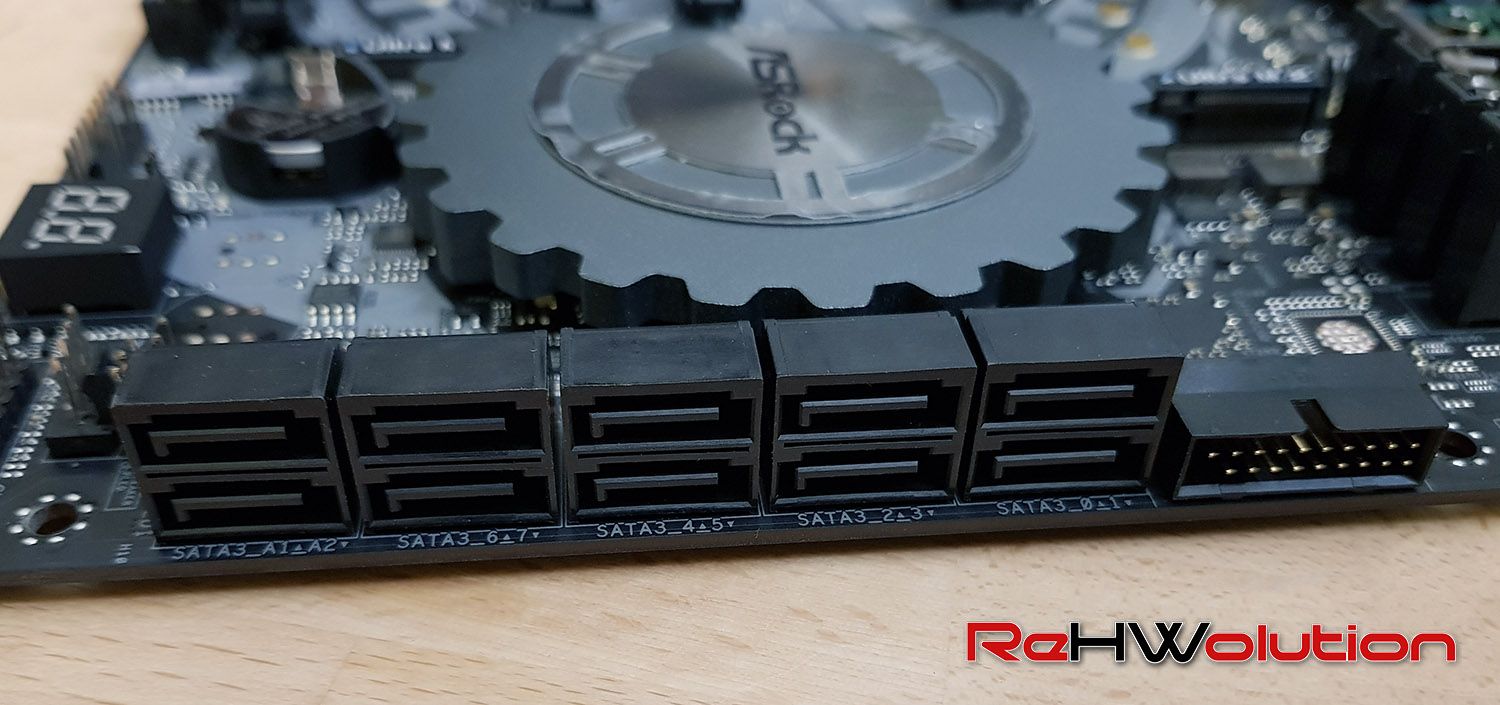

Ecco una serie di immagini che ritraggono la ASRock X299 Taichi XE:

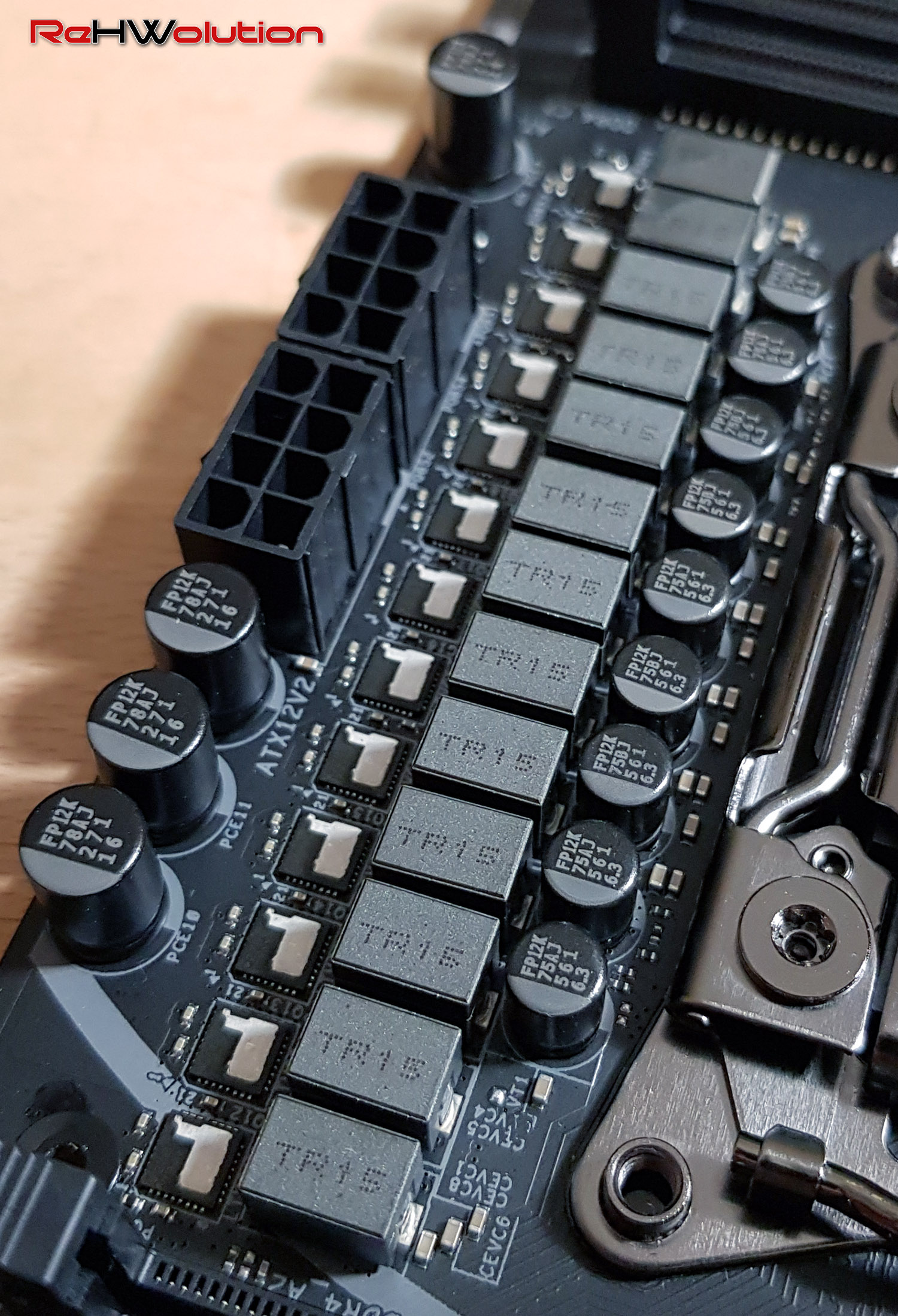

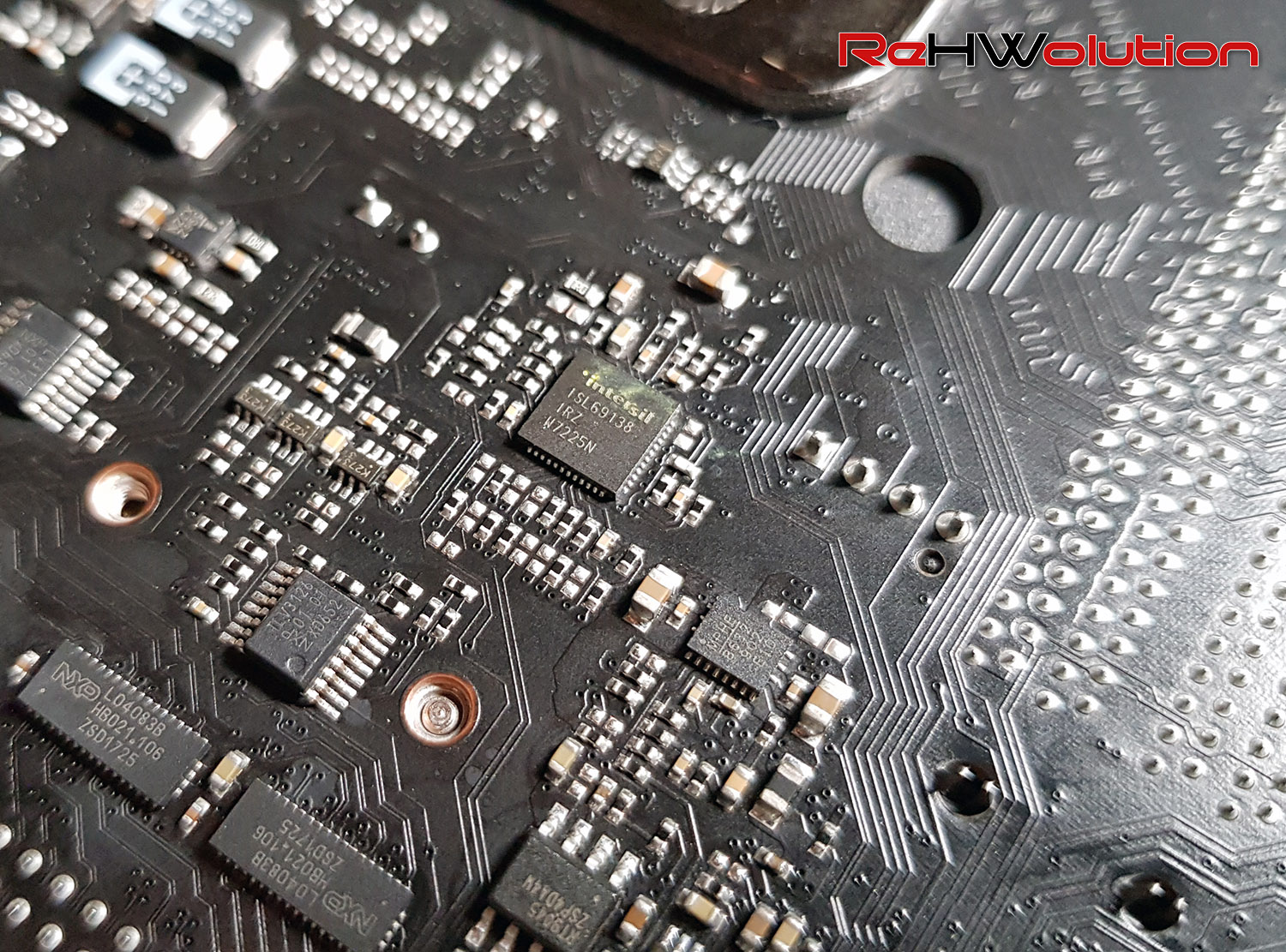

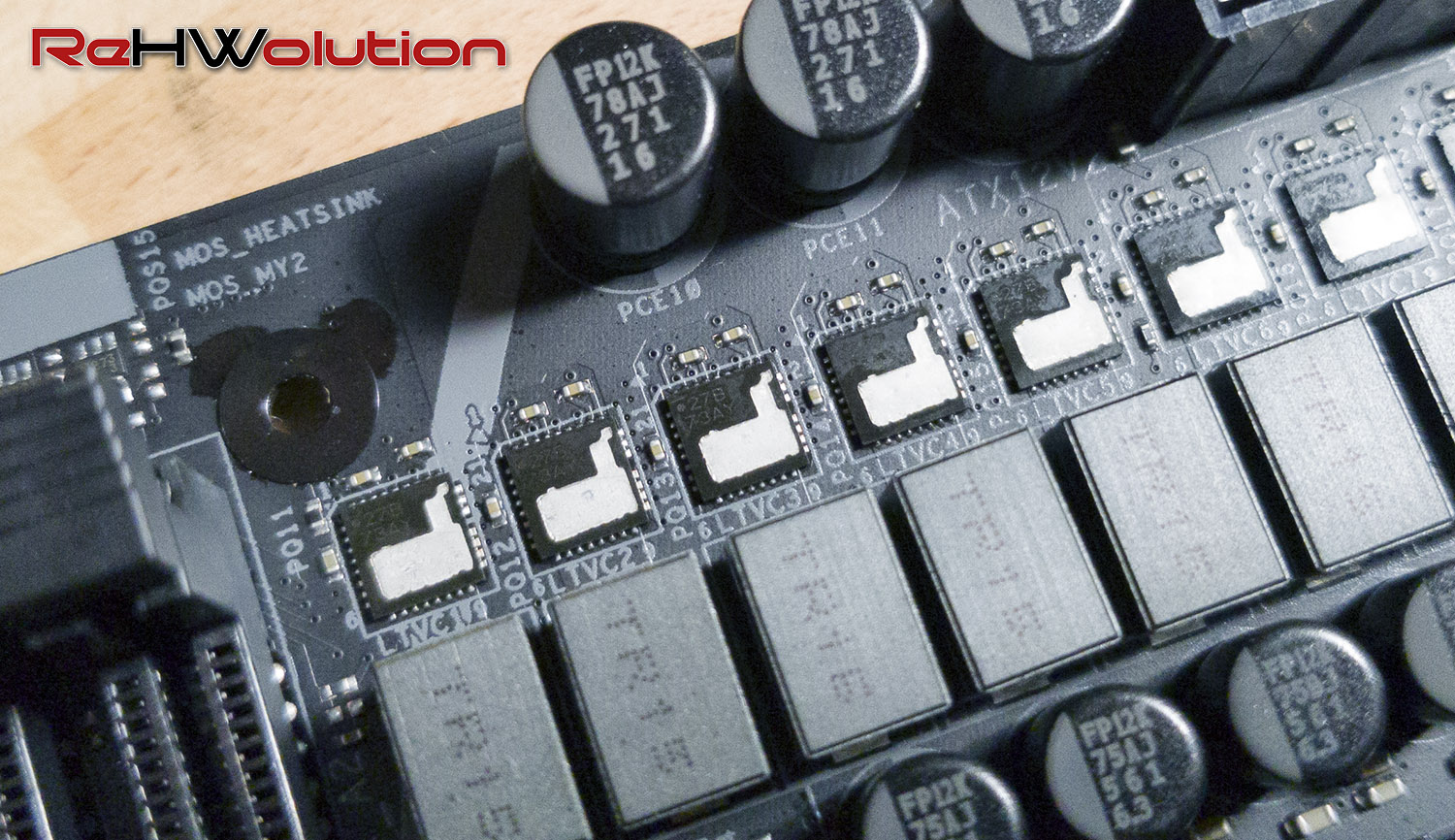

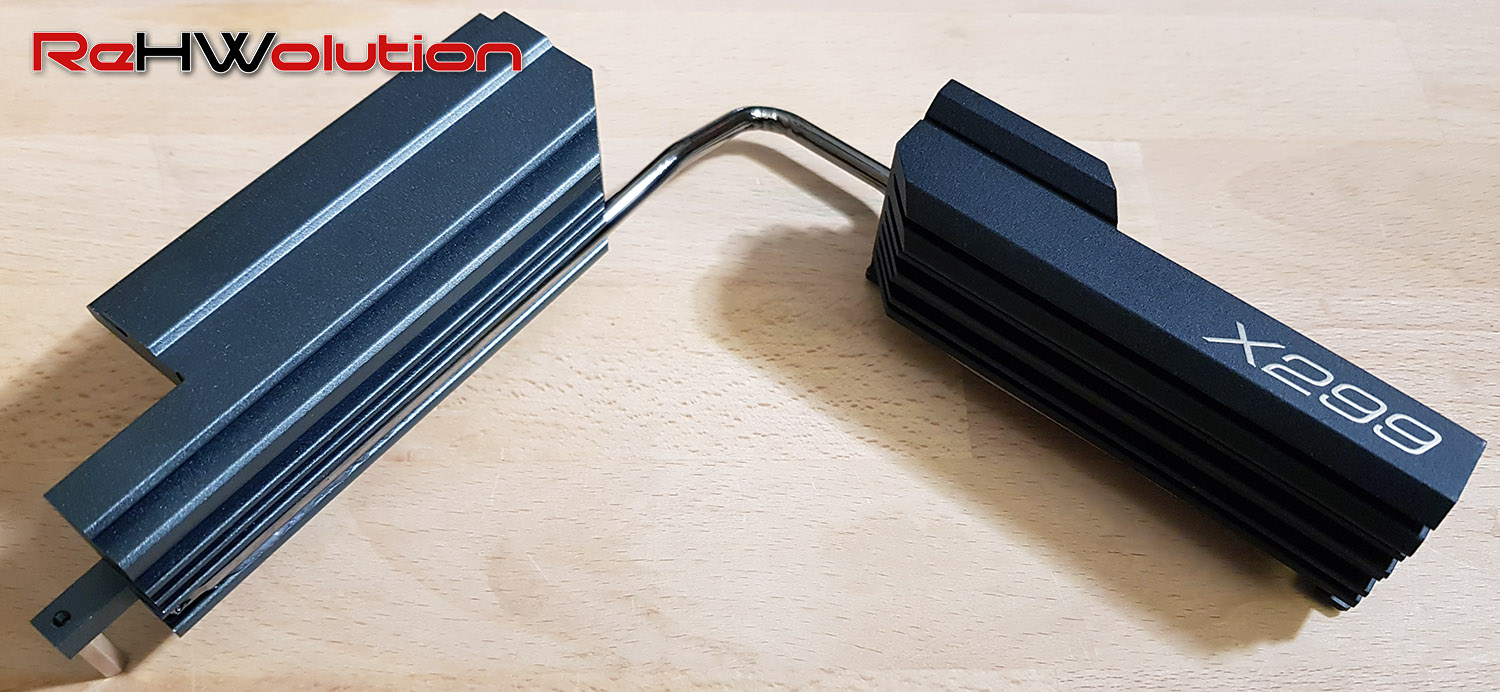

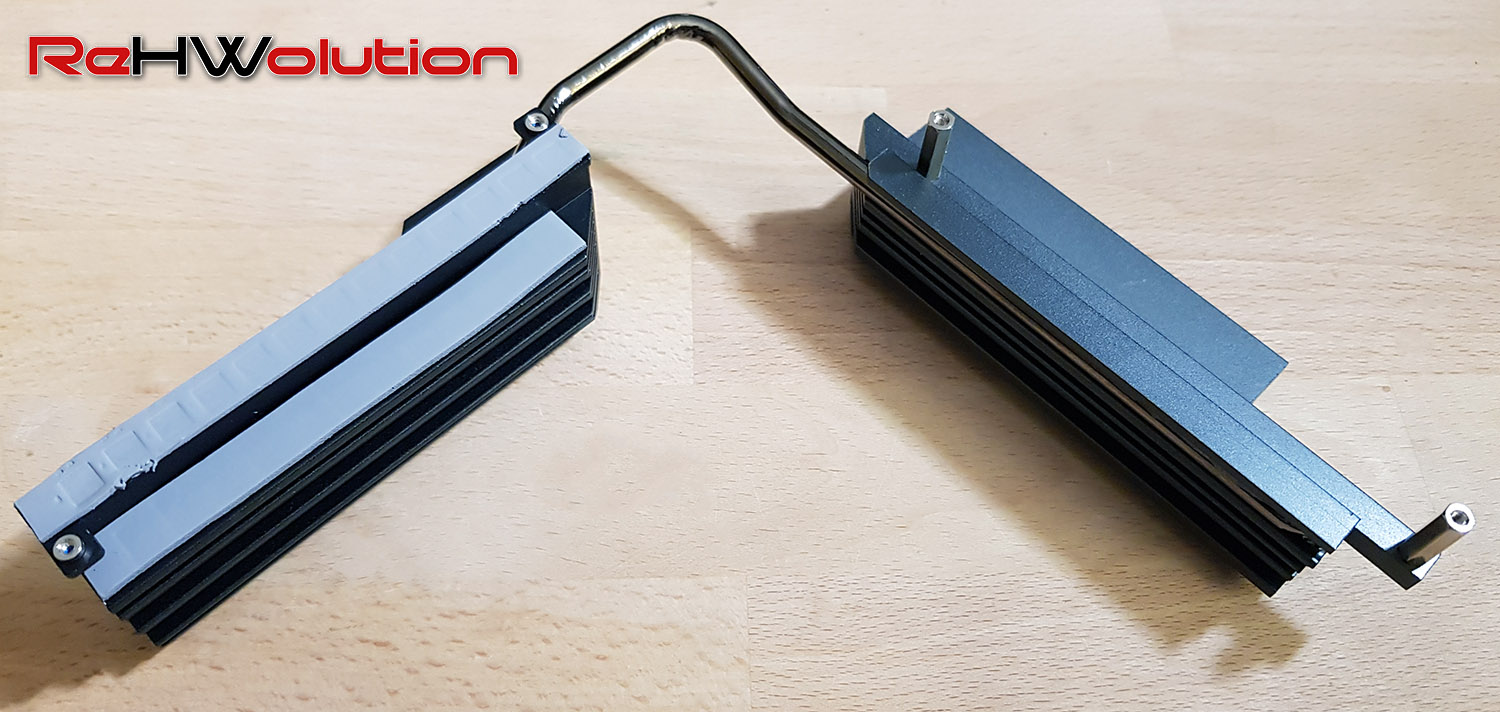

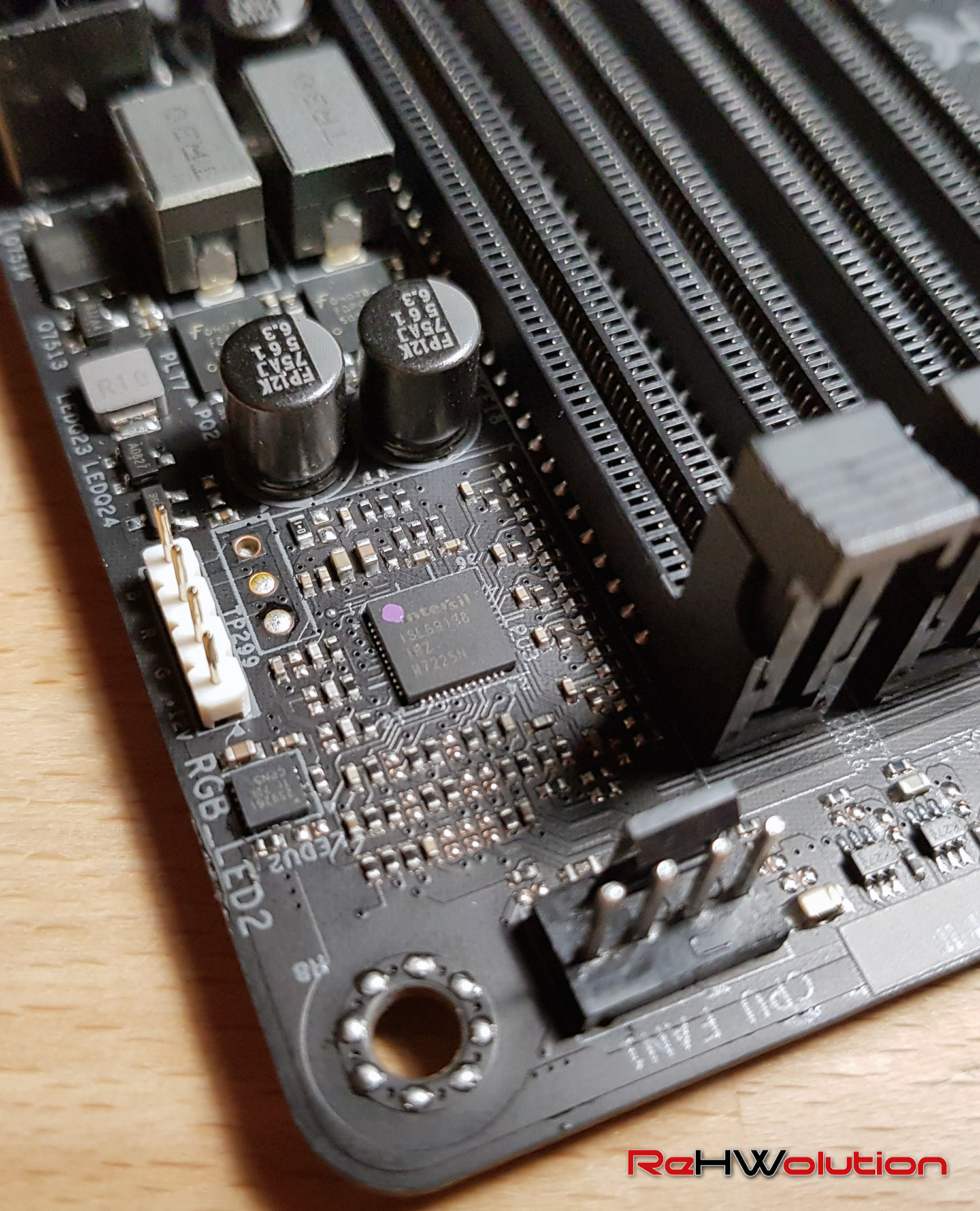

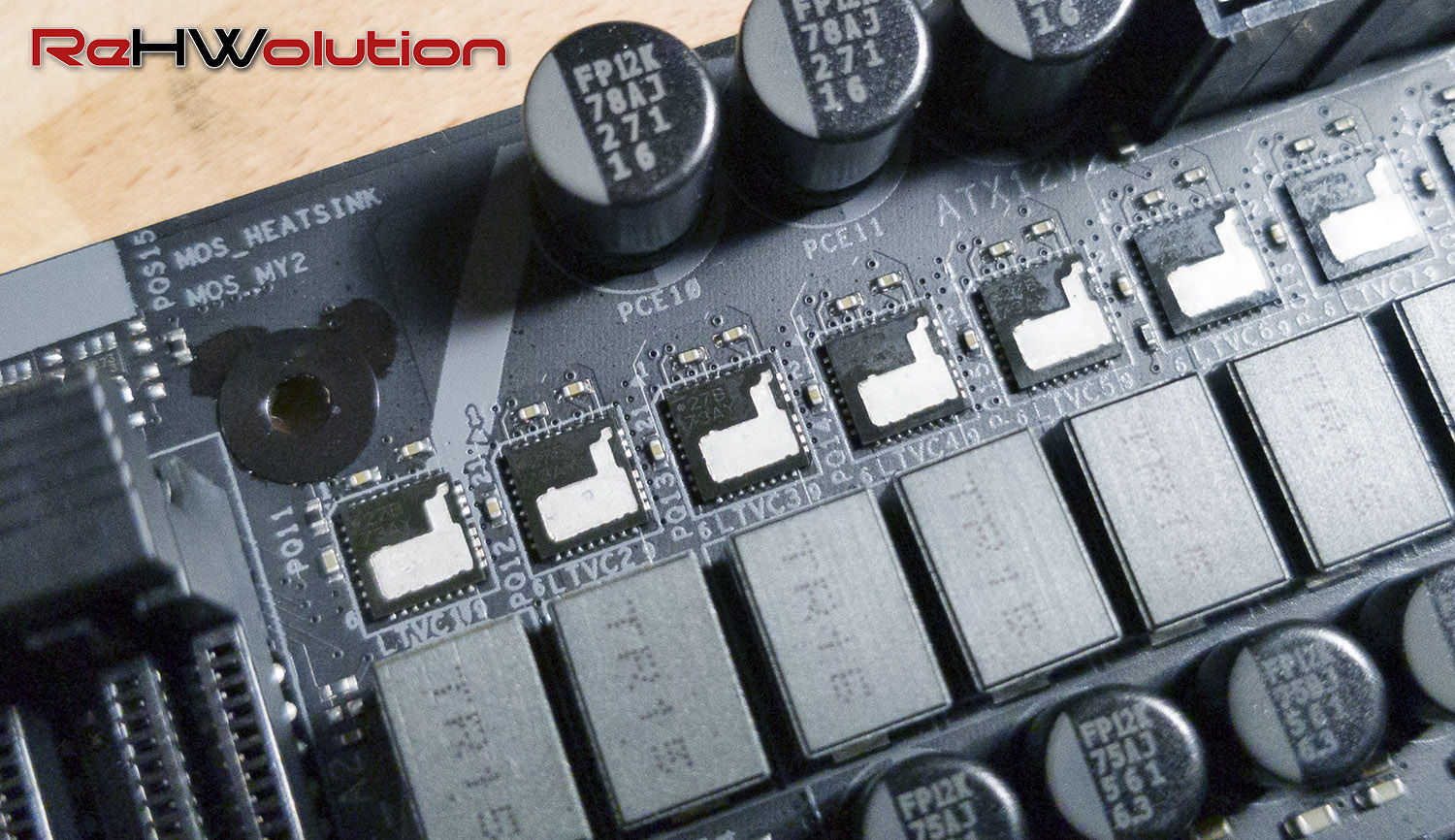

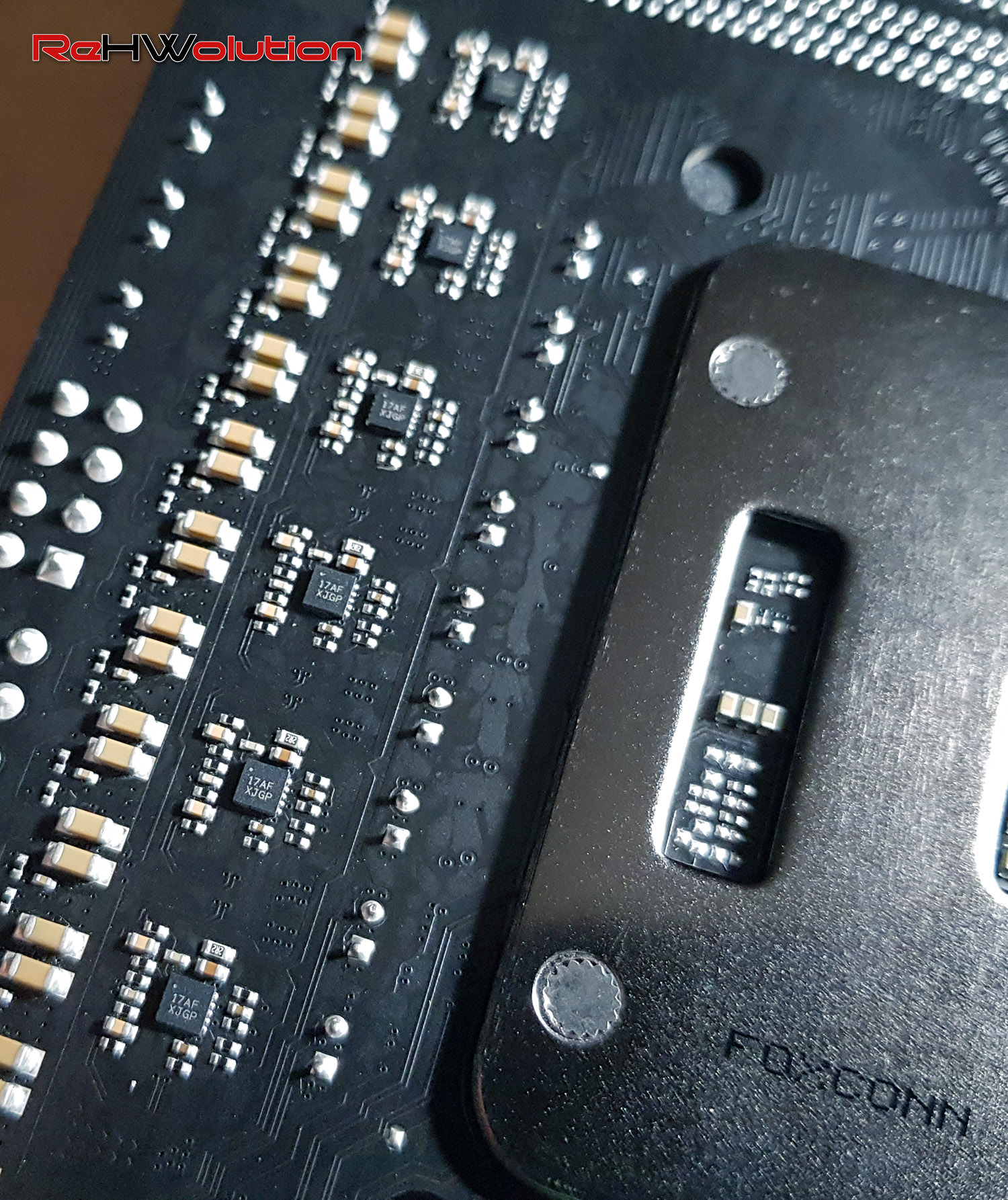

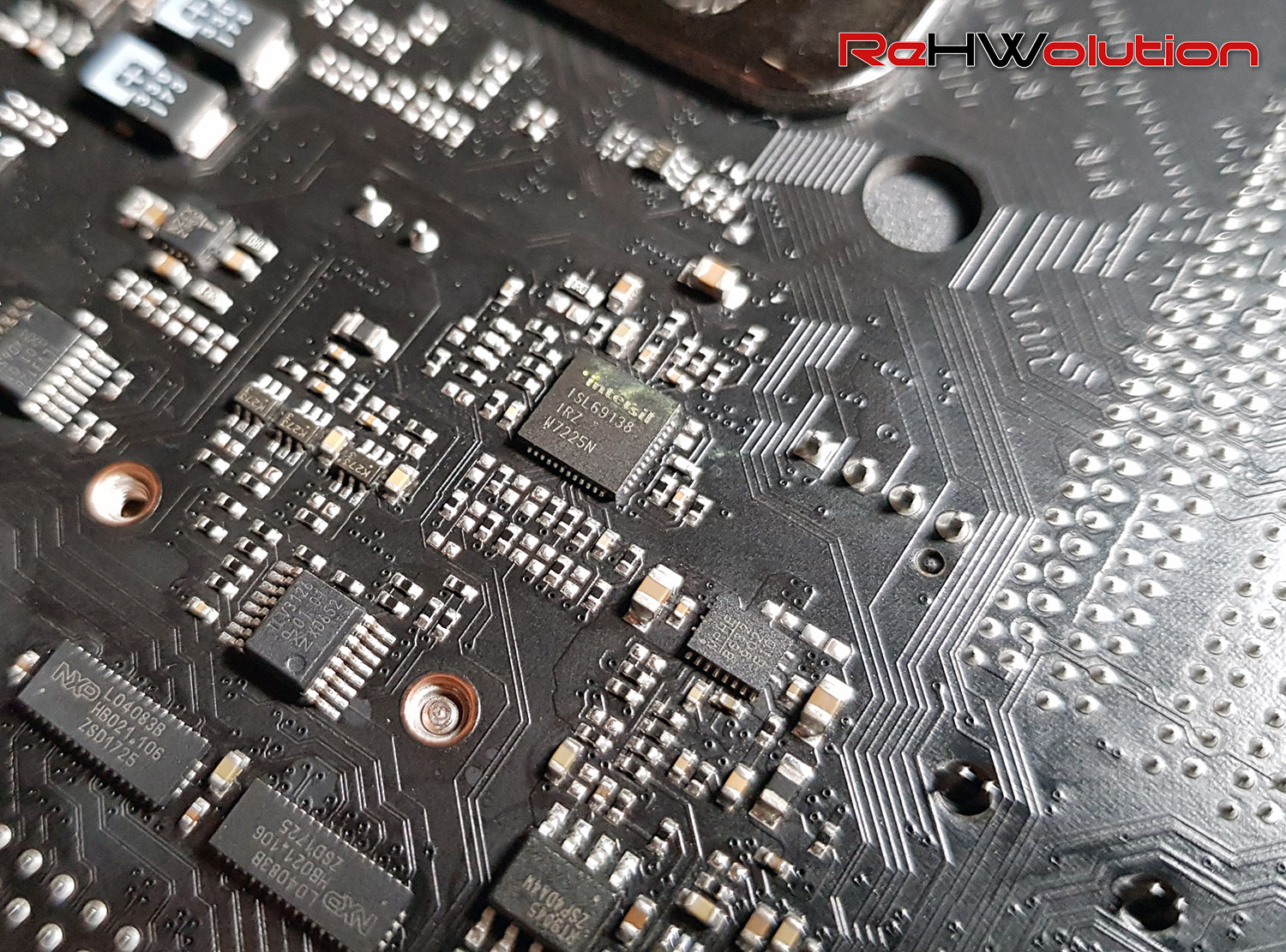

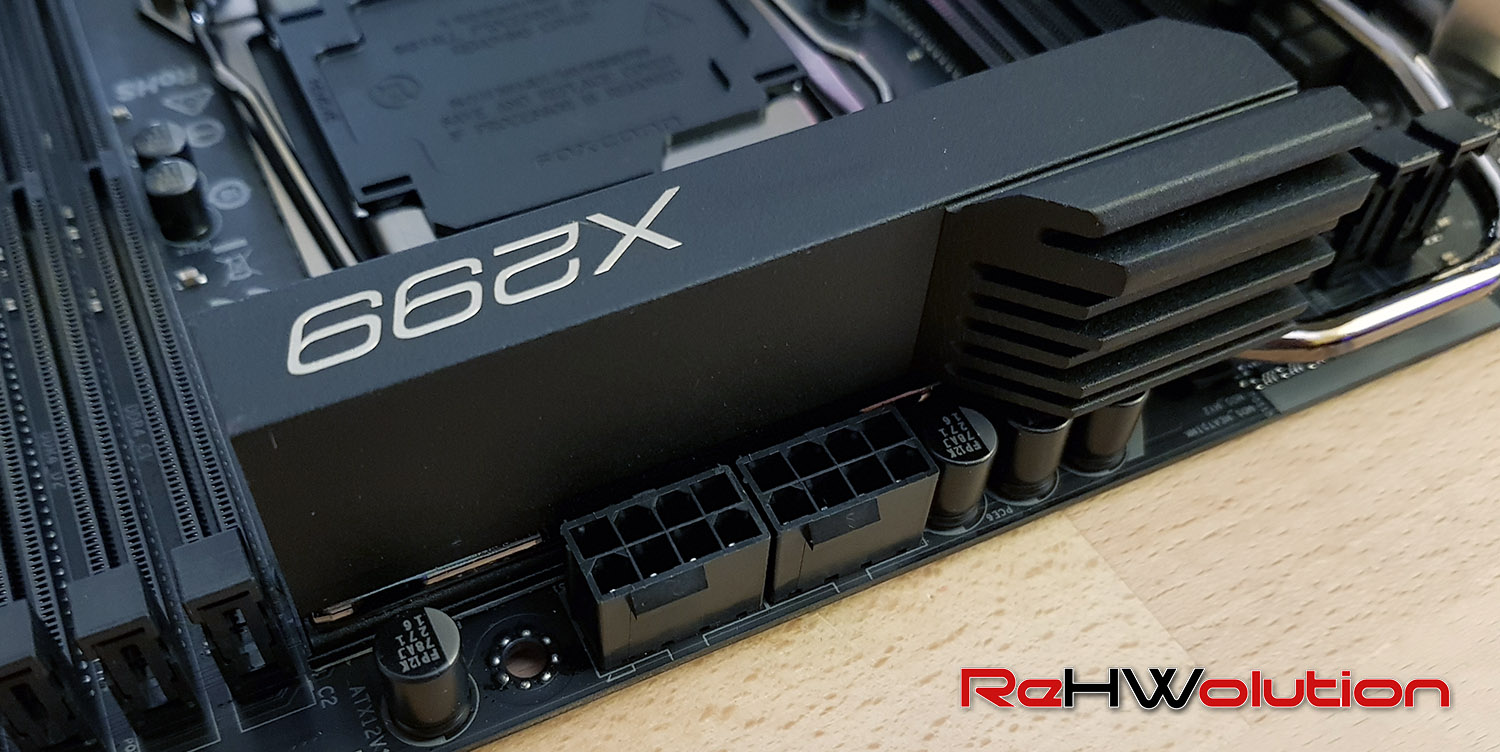

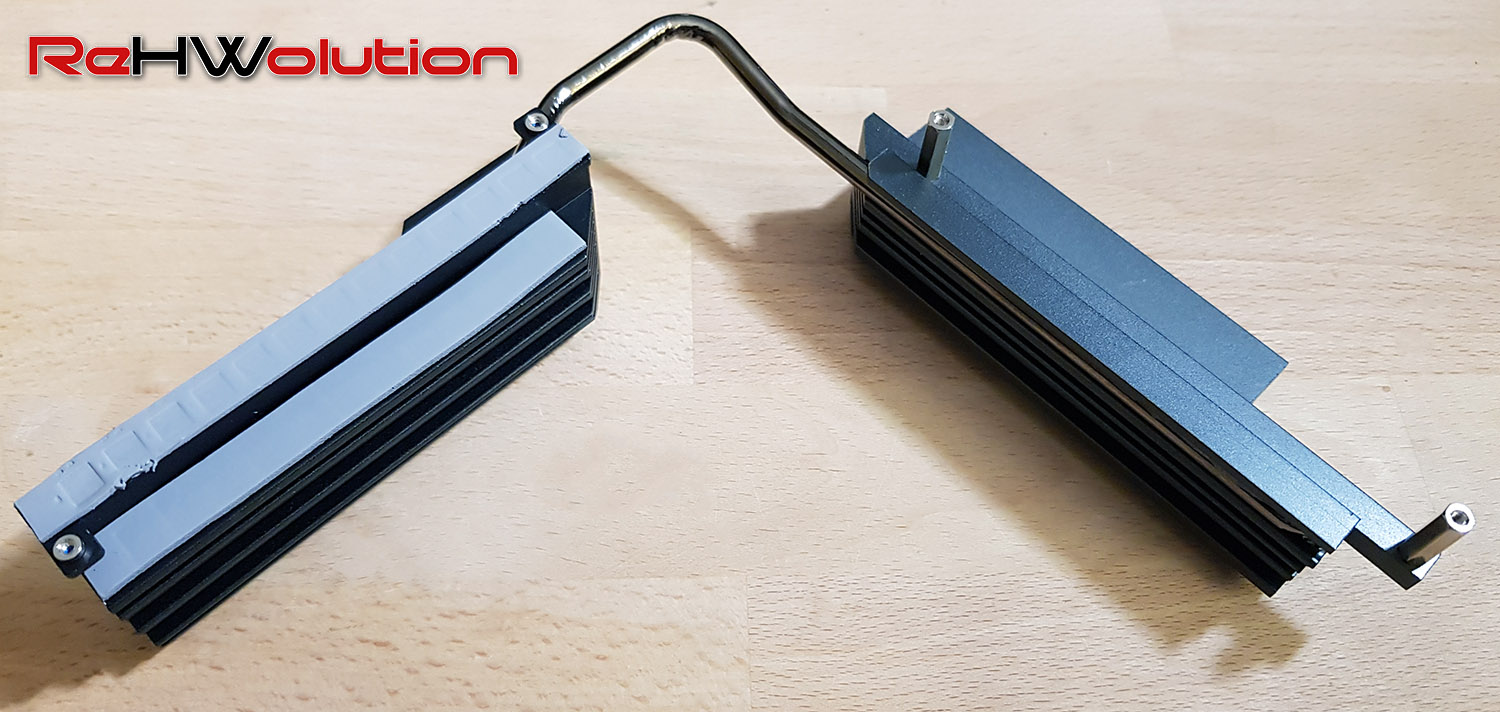

Ecco qui invece, alcune foto della sezione di alimentazione:

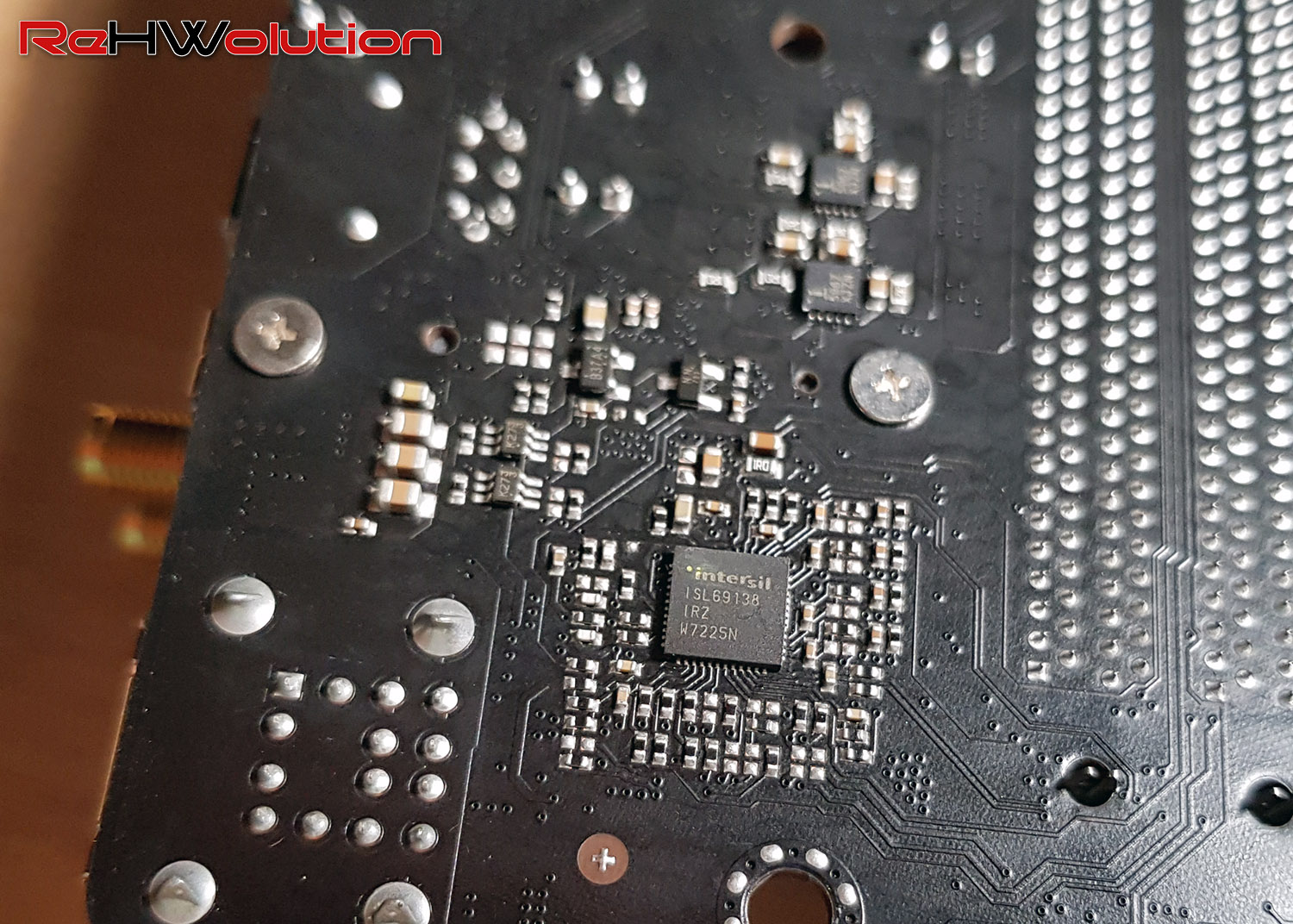

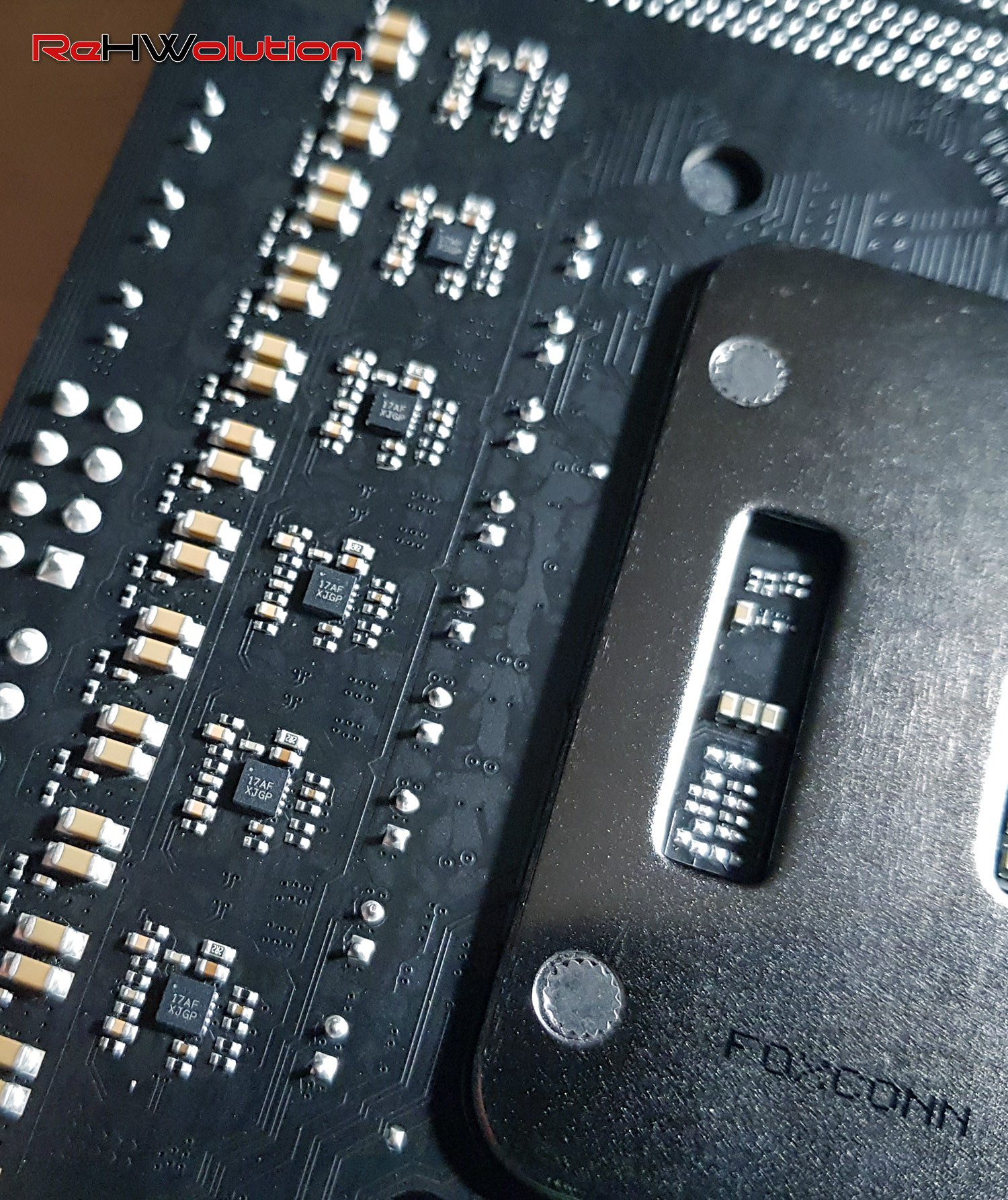

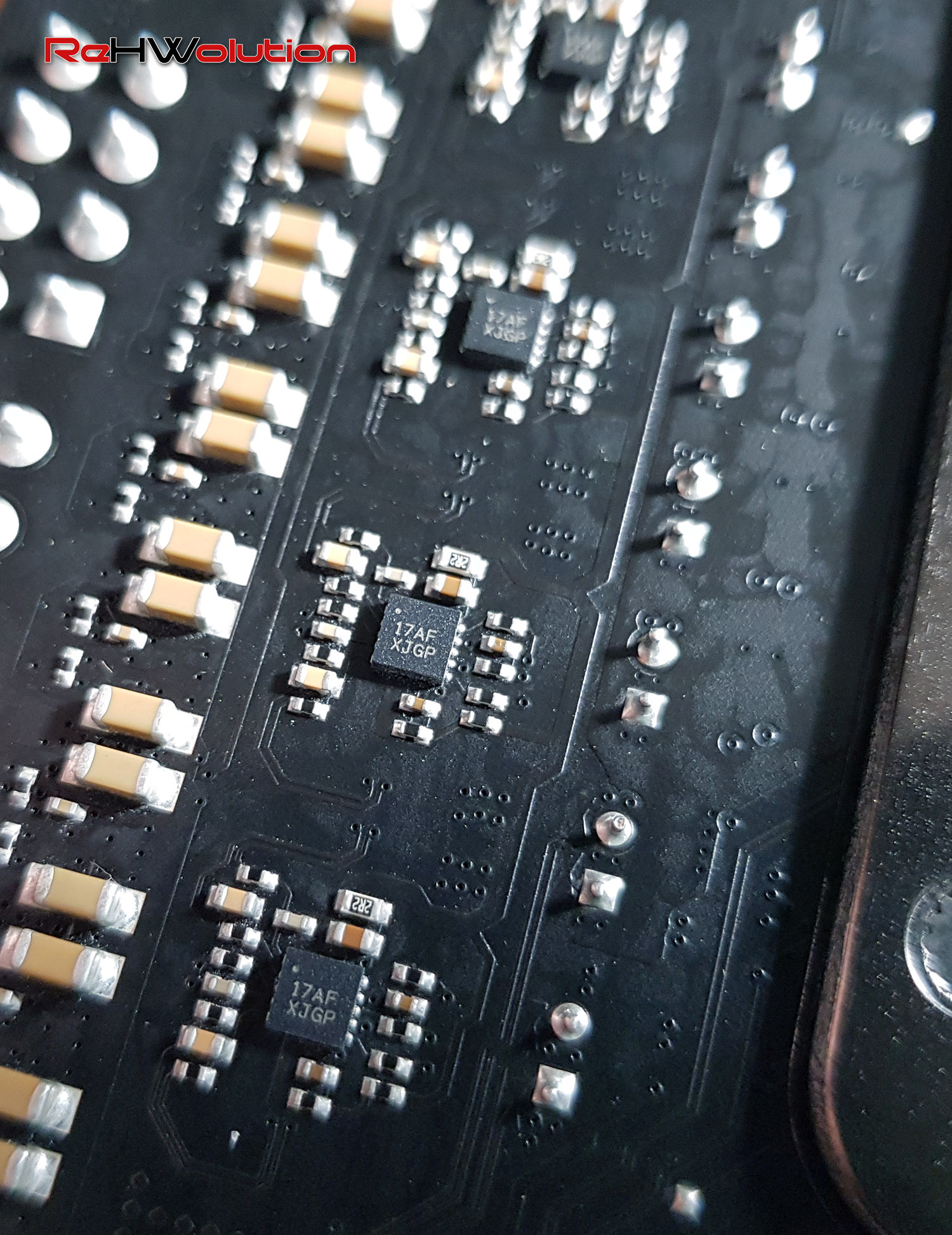

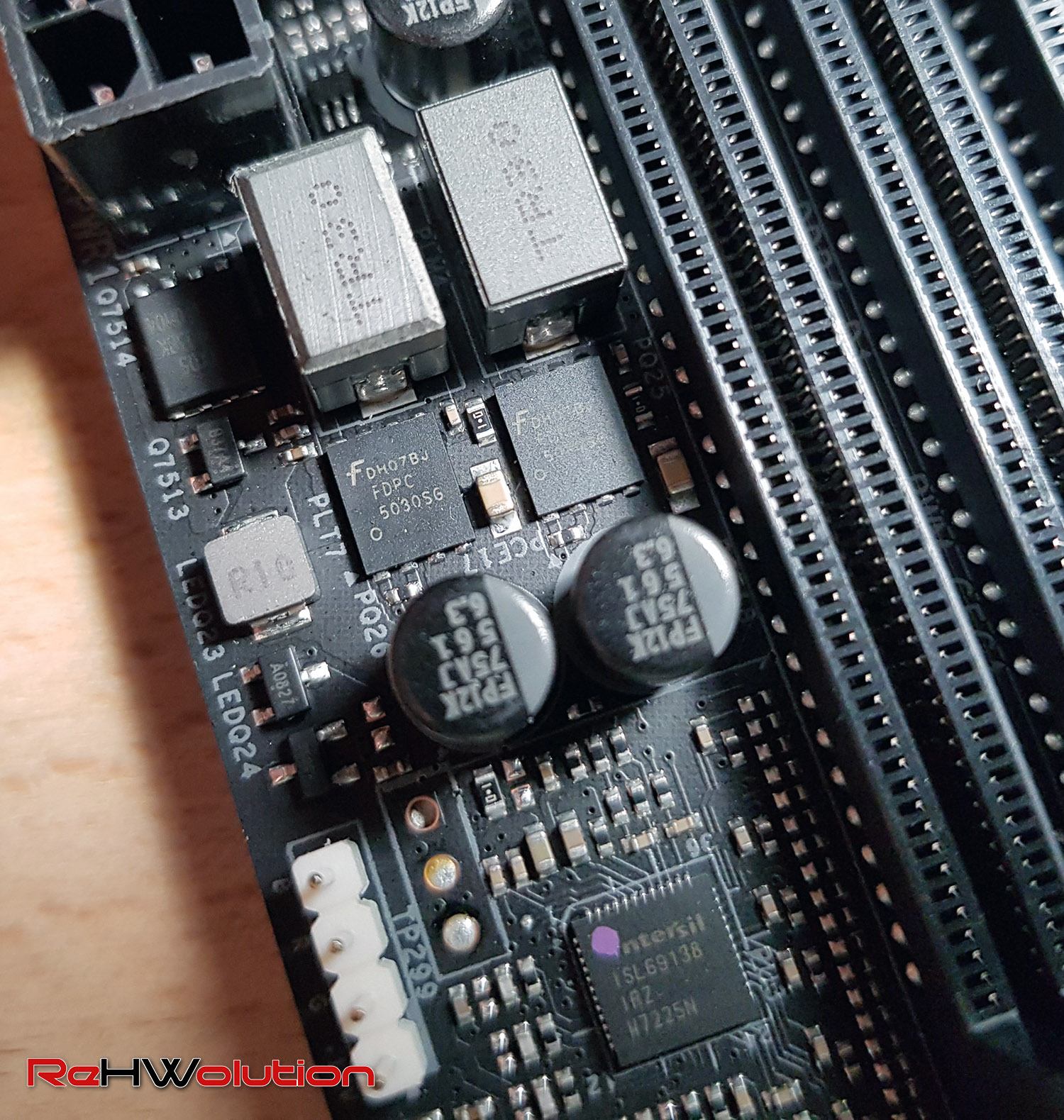

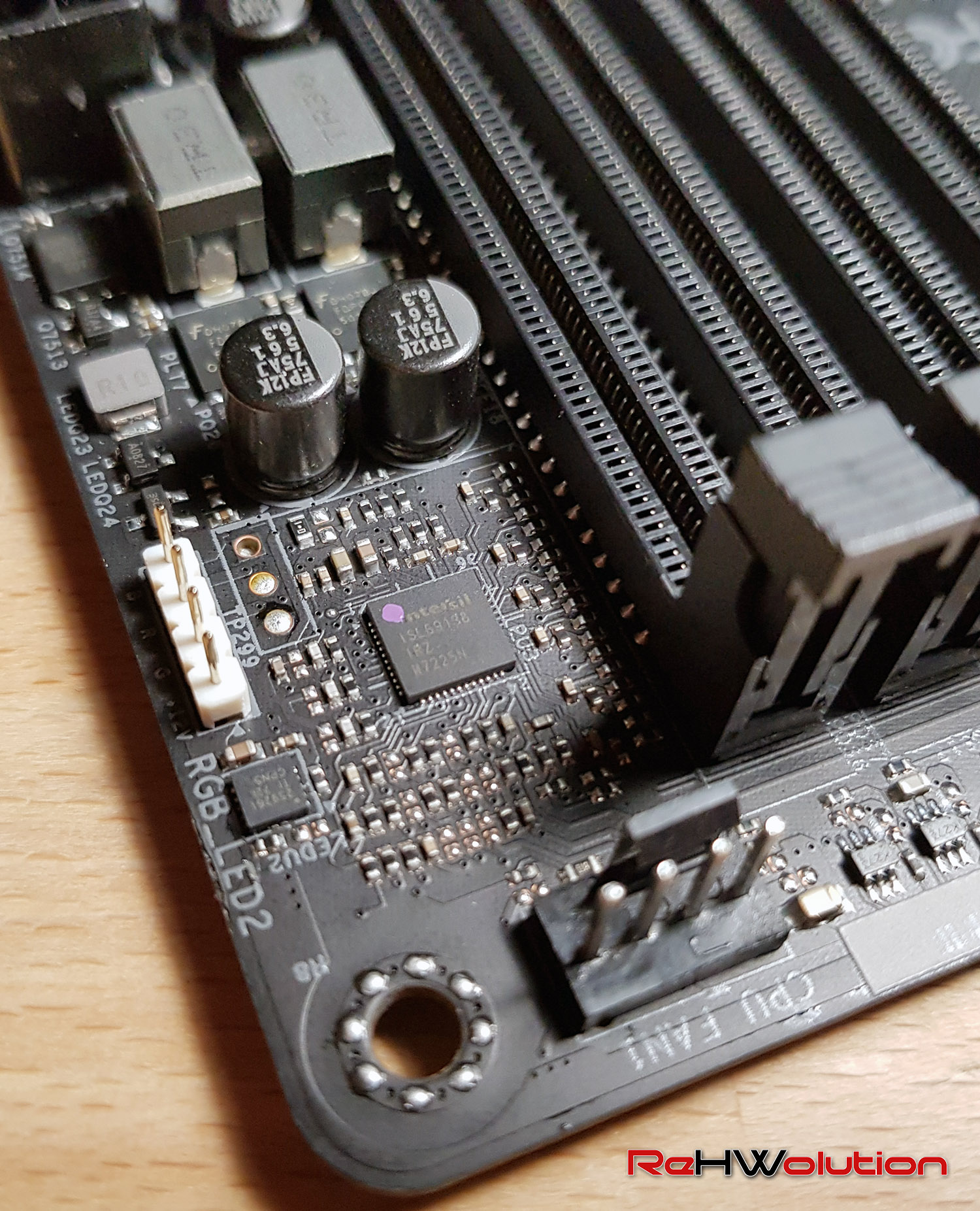

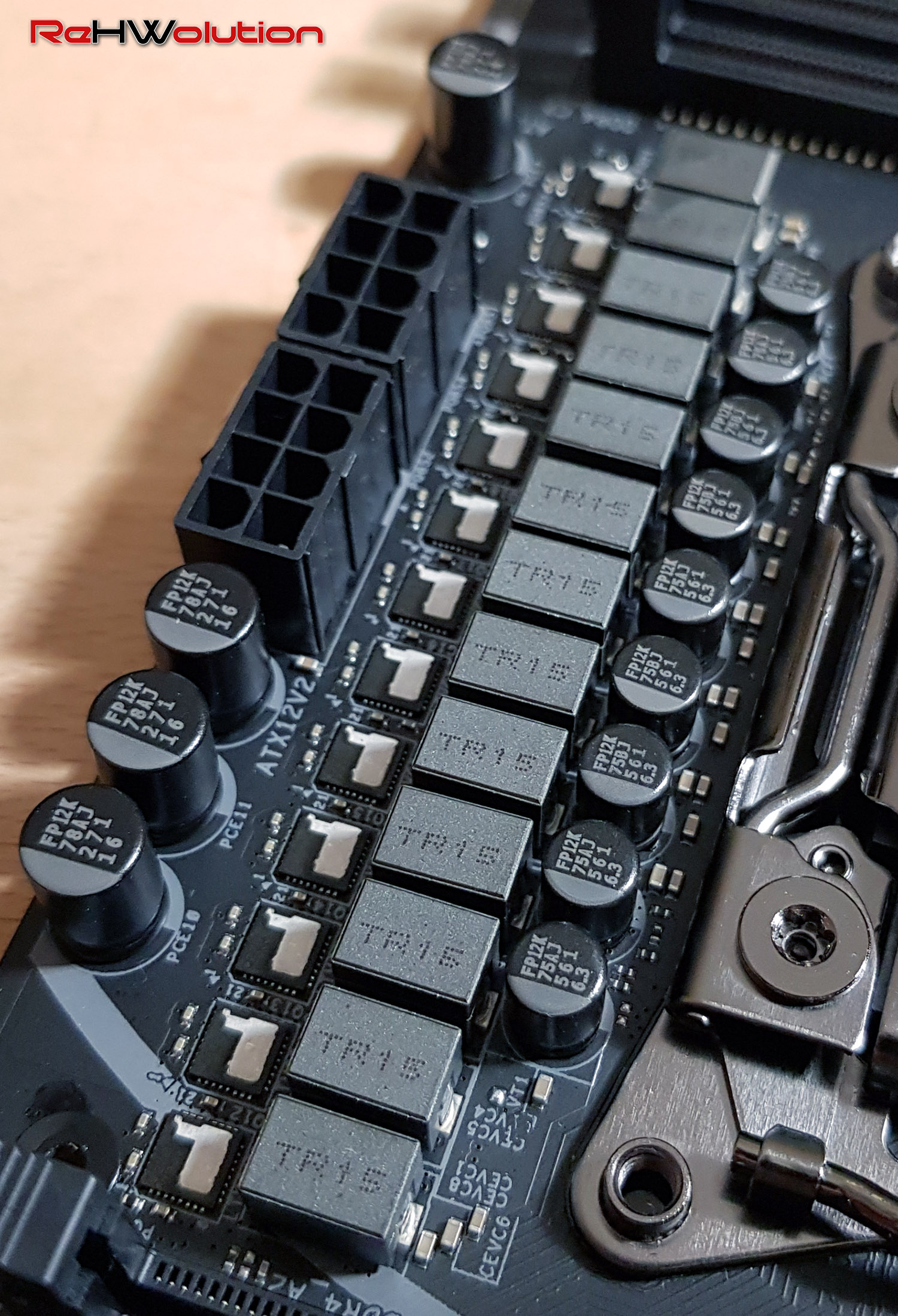

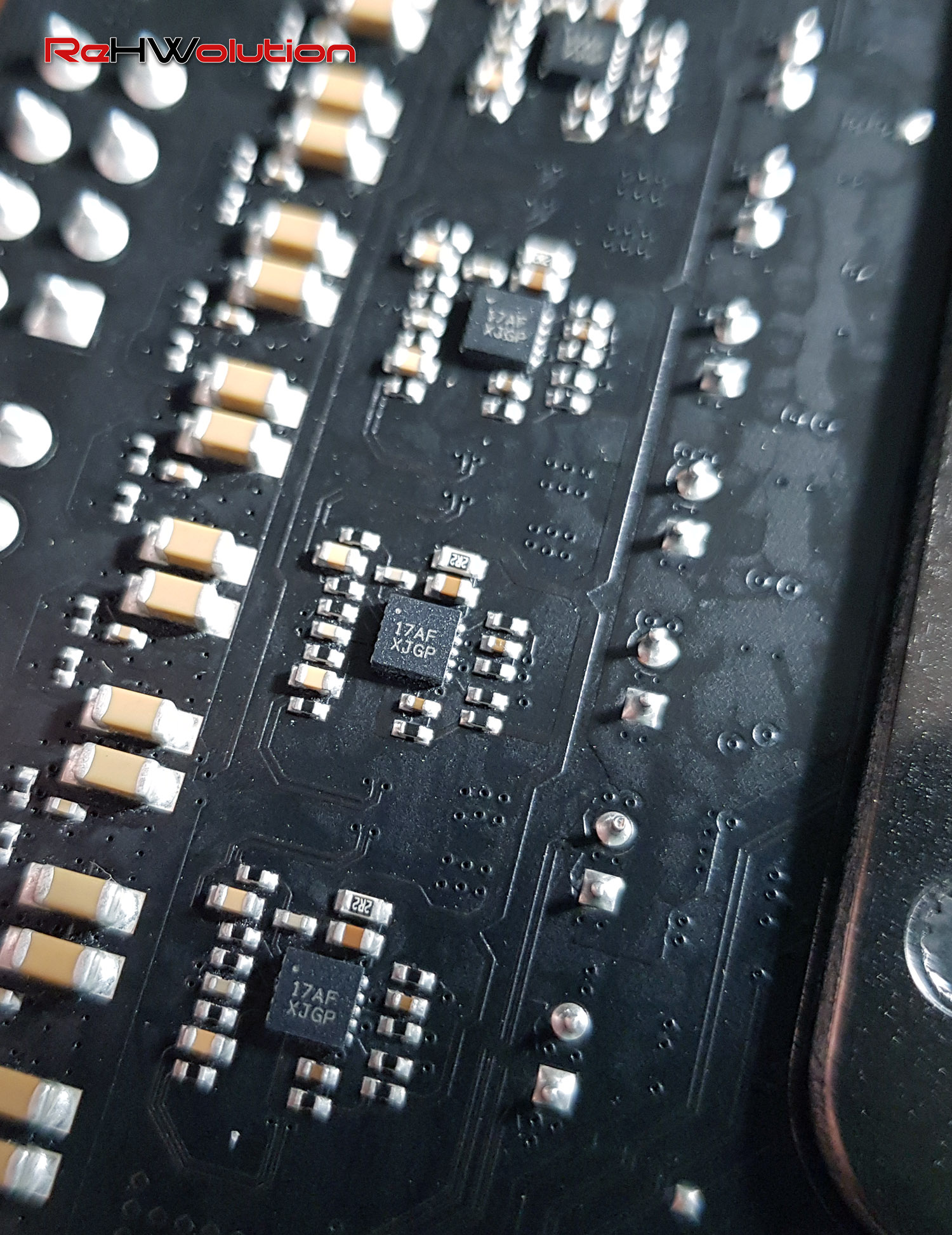

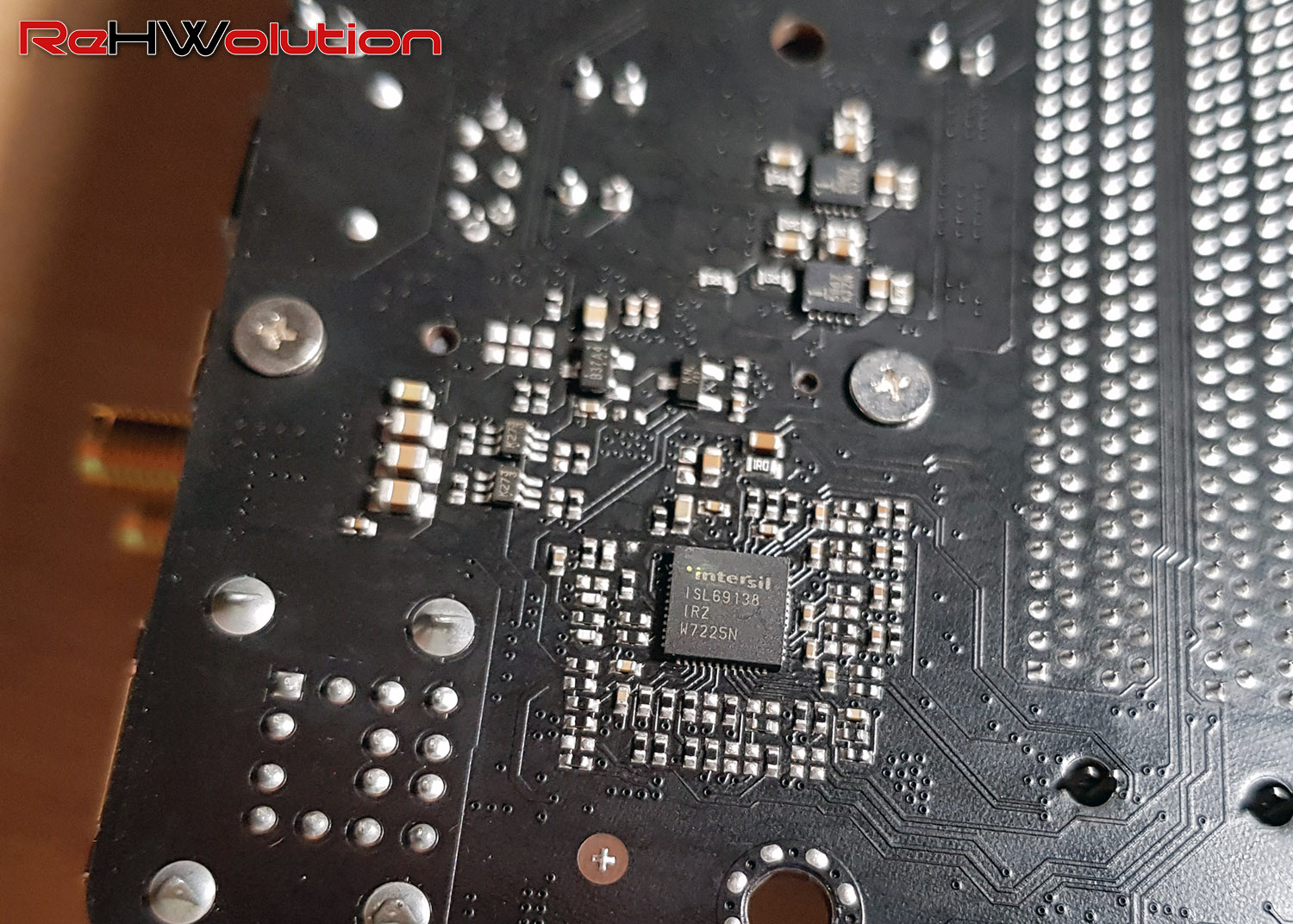

La sezione di alimentazione è composta da un sistema a 12+1 fasi, tutte Intersil ISL99227, capaci di erogare 60 A ciascuna, per un totale di 720 A, gestite da un controller Intersil ISL69138. Ovviamente, tale controller gestisce al massimo 8 fasi, quindi ci troviamo di fronte ad un sistema a fasi raddoppiate, con degli Intersil ISL6617 sul retro che, di fatto, rendono le fasi un sistema 6+1 raddoppiato. Le memorie hanno diversi VRM (Fairchild FDPC5030), 2 per ogni lato del socket per un totale di 100 A per tutti gli slot di memoria, e ogni coppia è gestita da un controller Intersil ISL99227 che ne gestisce anche la modulazione.
