Di seguito, le specifiche tecniche della ASRock Radeon RX 5700 XT Taichi X 8G OC+. Ulteriori informazioni sono consultabili sul sito ufficiale dell’azienda (ASRock):
Con un design totalmente rinnovato ed originale, la ASRock Radeon RX 5700 XT Taichi X 8G OC+ presenta, ovviamente, un chip Navi 10 XT da 40 CU (2560 Stream Processors) che si interfaccia a 8 GB di memoria GDDR6 tramite un bus a 256 bit.
Il processore grafico presenta un base clock di 1810MHz, mentre il game clock ed il boost clock si attestano rispettivamente su 1935 e 2025 MHz: questi clock rappresentano la frequenza media e quella massima raggiungibile durante l’esecuzione di giochi, il tutto a seconda di temperatura e potenza assorbita.
Le memorie, invece, hanno una frequenza di 1750MHz, che si traduce in 14 Gbps, visto che si tratta di memorie GDDR6.
Il parco connessioni è composto da ben 6 uscite: 4 porte DisplayPort 1.4 con supporto alla tecnologia Display Stream Compression 1.2a e due porte HDMI 2.0b, con un supporto su ogni uscita ad una risoluzione di 7680×4320 (8K) a 60 Hz con HDR. Questa RX 5700 XT non solo è l’unica Navi ad avere 6 uscite, ma è anche una delle poche, se non l’unica, GPU ad avere un set di porte così ampio. A memoria, l’ultima GPU dotata di così tante uscite è stata la HD7990 dual GPU di AMD.
Anche su questa generazione di GPU, troviamo la tecnologia 0 dB, che spegne le ventole sotto una determinata temperatura, e il corposo dissipatore triventola è accompagnato da una backplate metallica sul retro della scheda, che contribuisce ulteriormente alla rigidità di essa, riducendo leggermente il “sag” e assistendo la dissipazione del calore tramite dei pad termici installati tra il PCB e la backplate stessa.

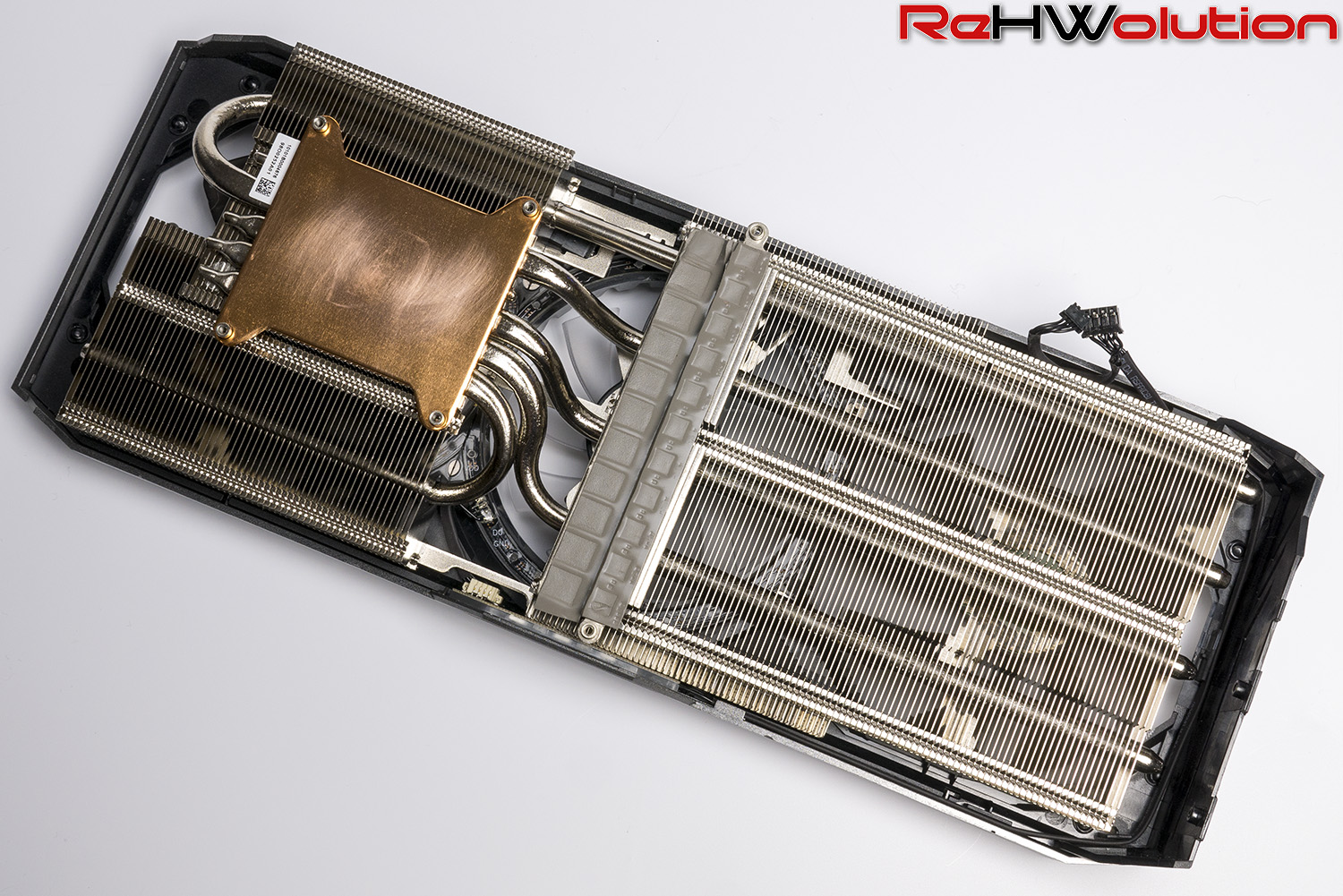

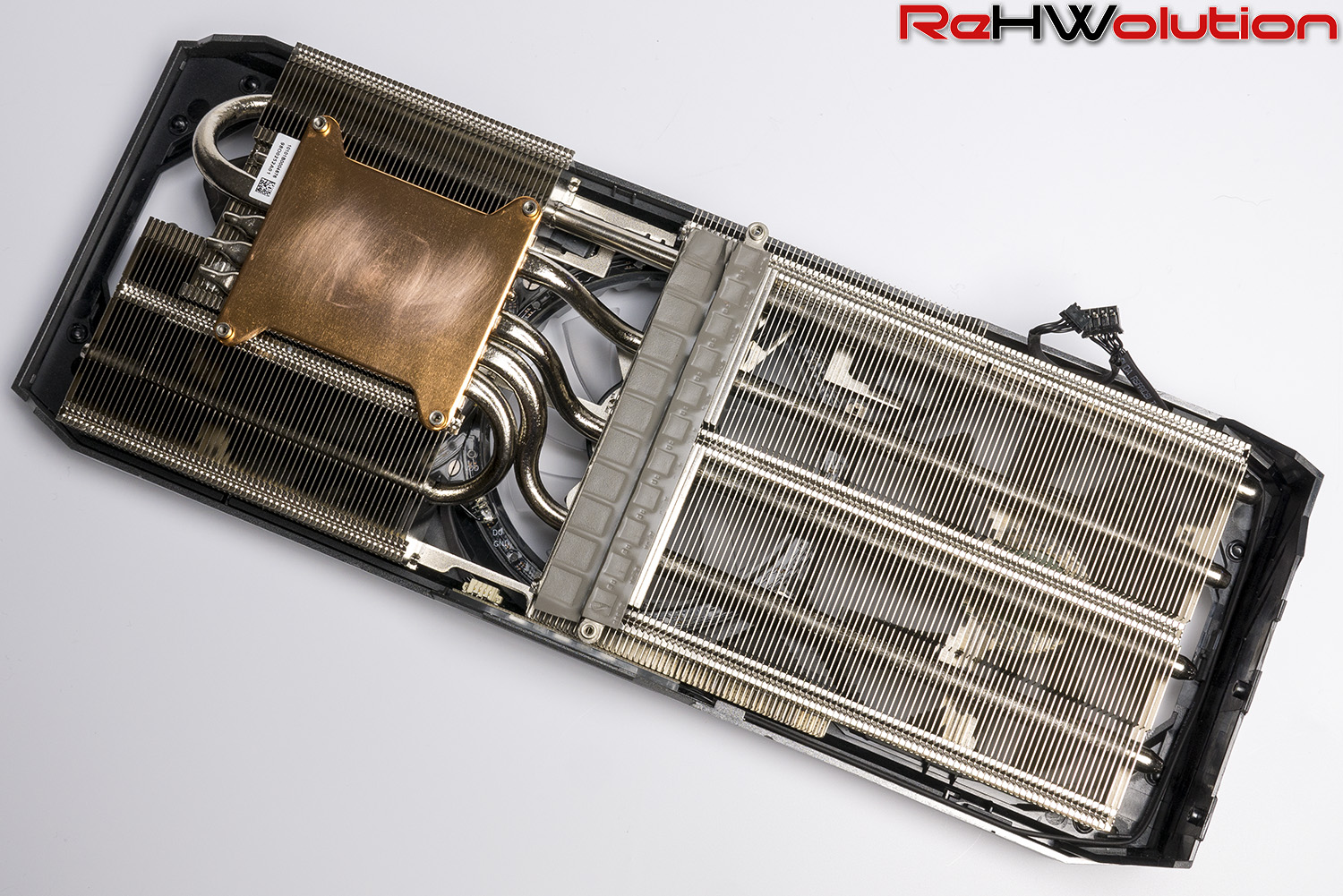

La base in rame è collegata alle alette in alluminio, trasversali rispetto alla lunghezza della scheda, tramite 5 heatpipes, e il tutto è raffreddato da 3 ventole, due da 90 mm ed una da 80 mm, portando la lunghezza totale a ben 32 centimetri e mezzo.

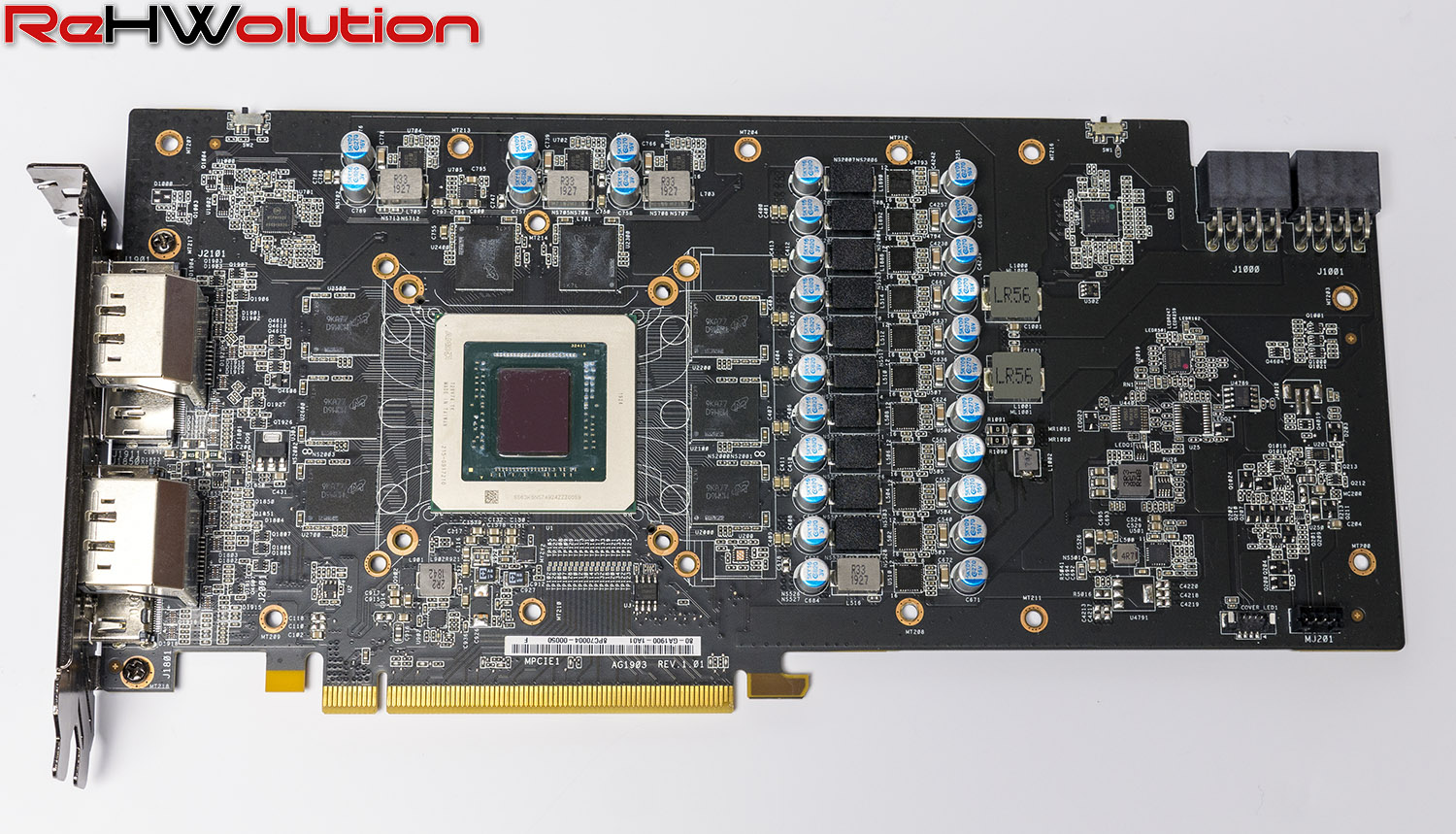

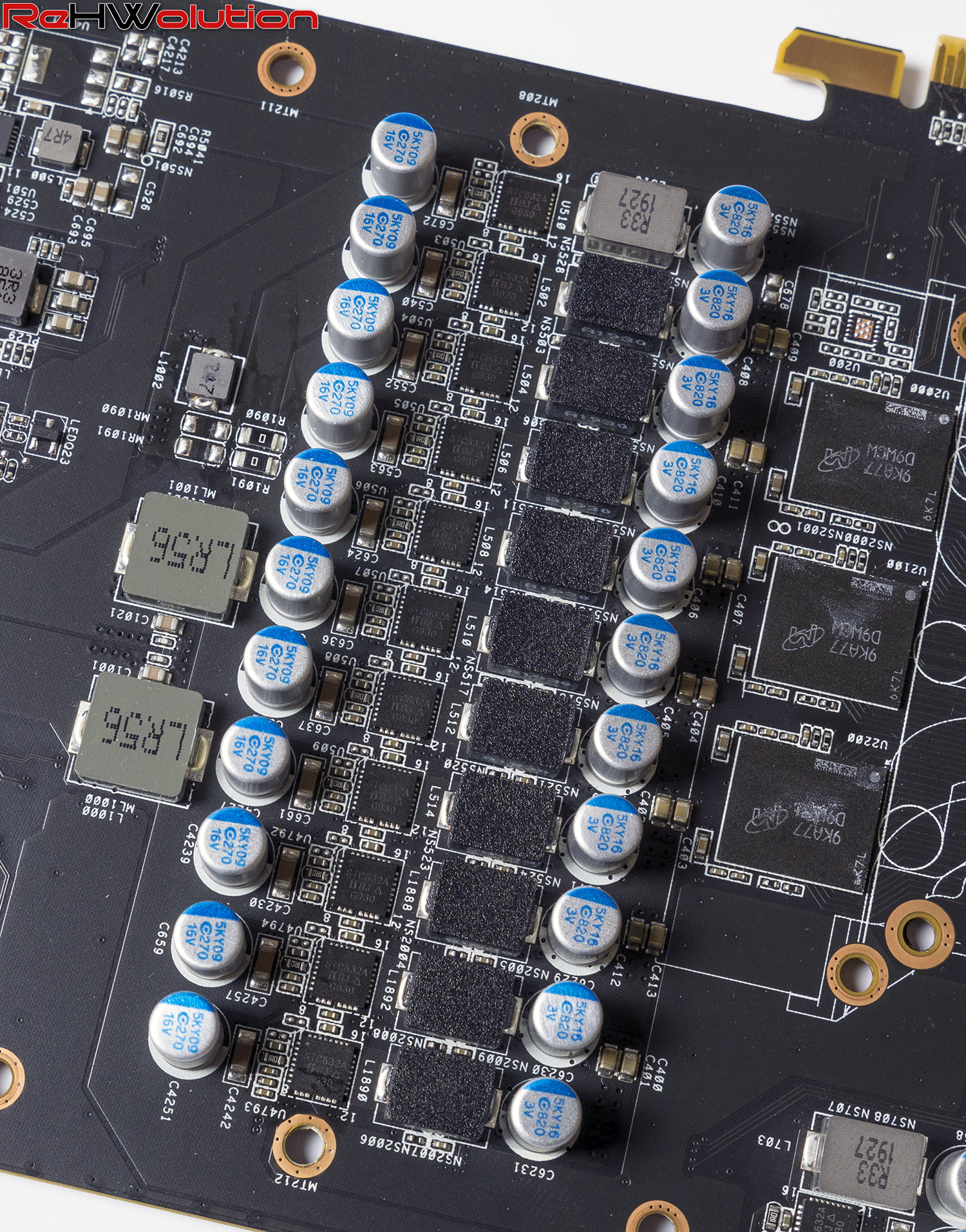

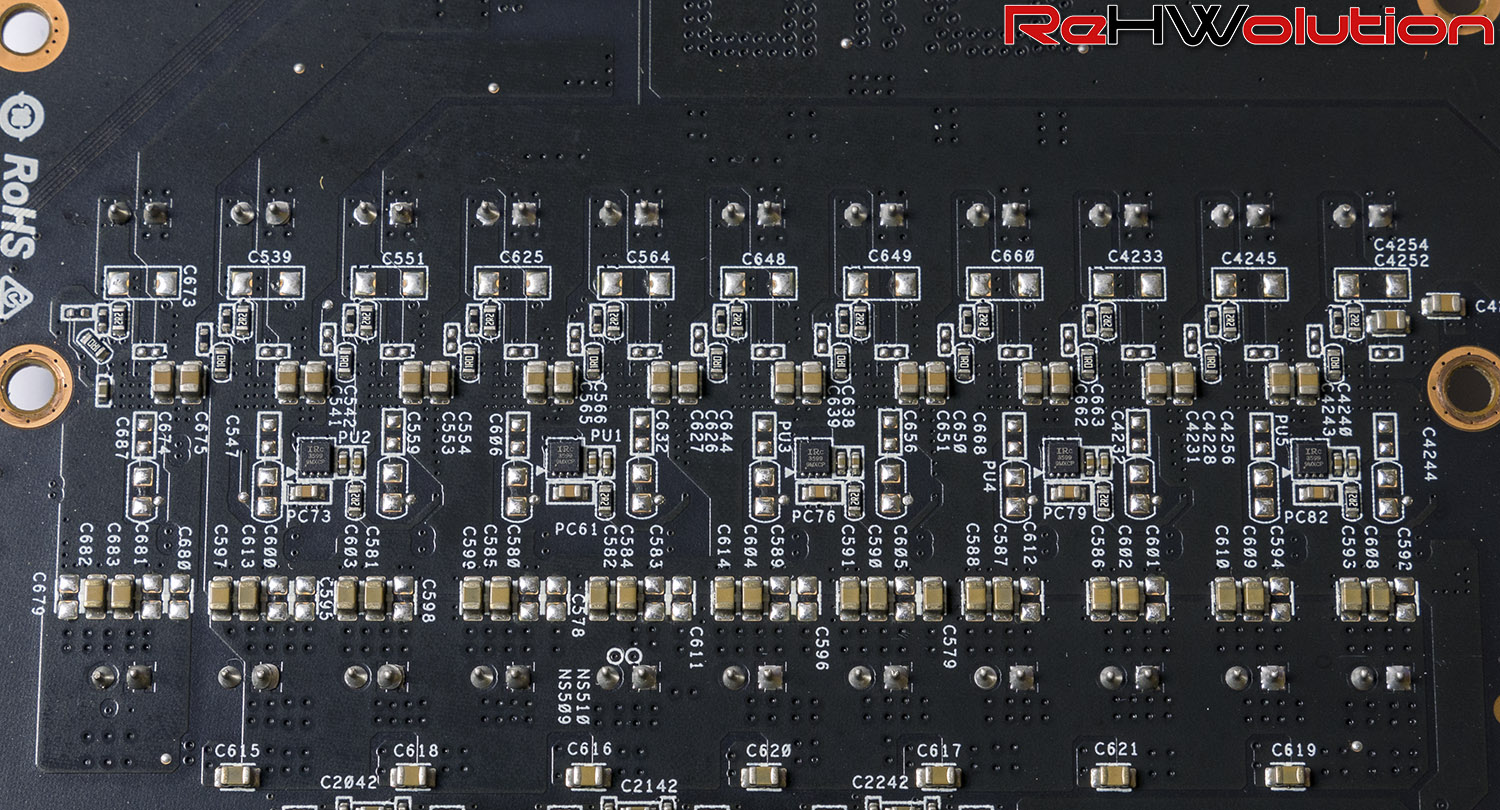

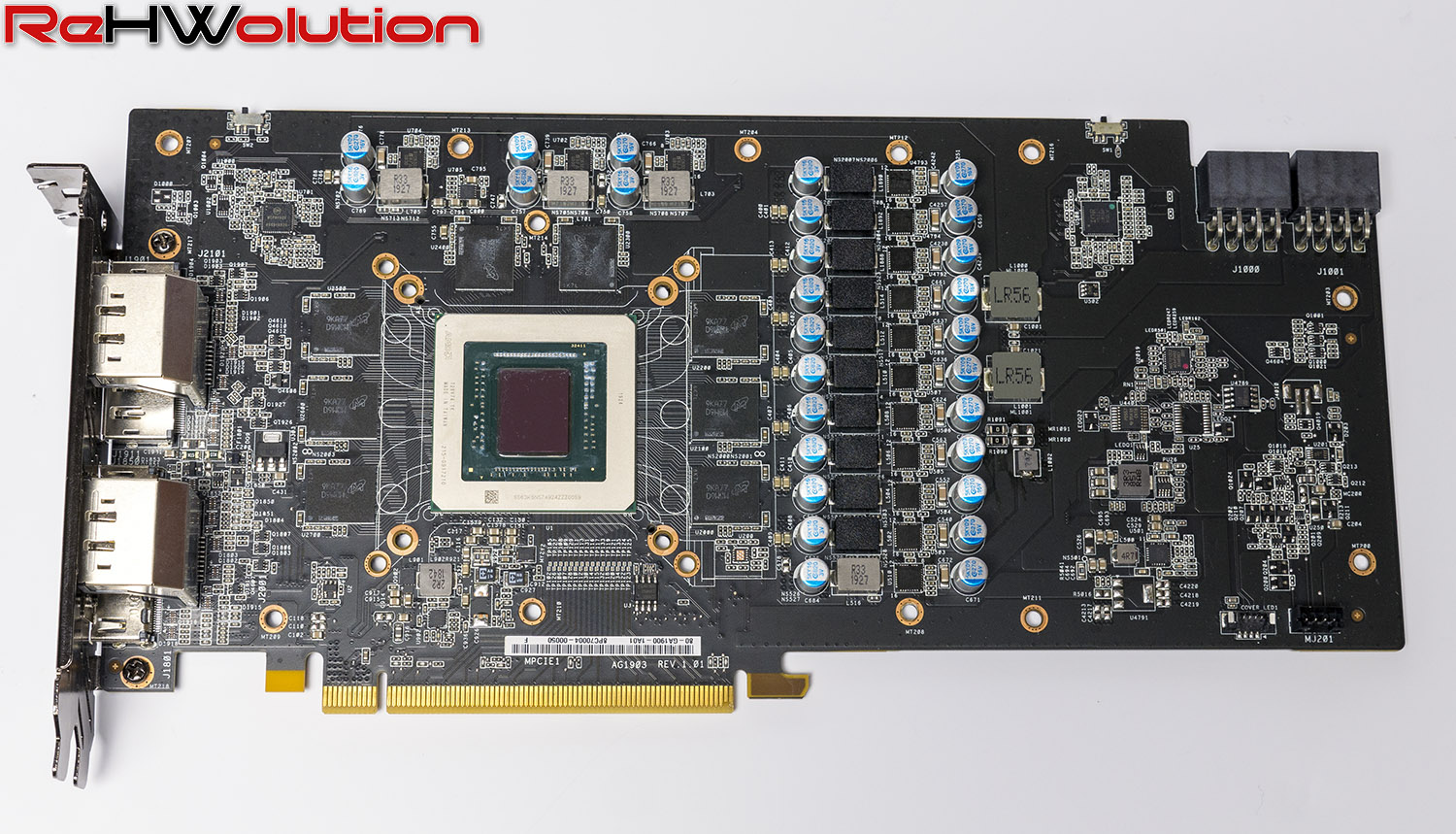

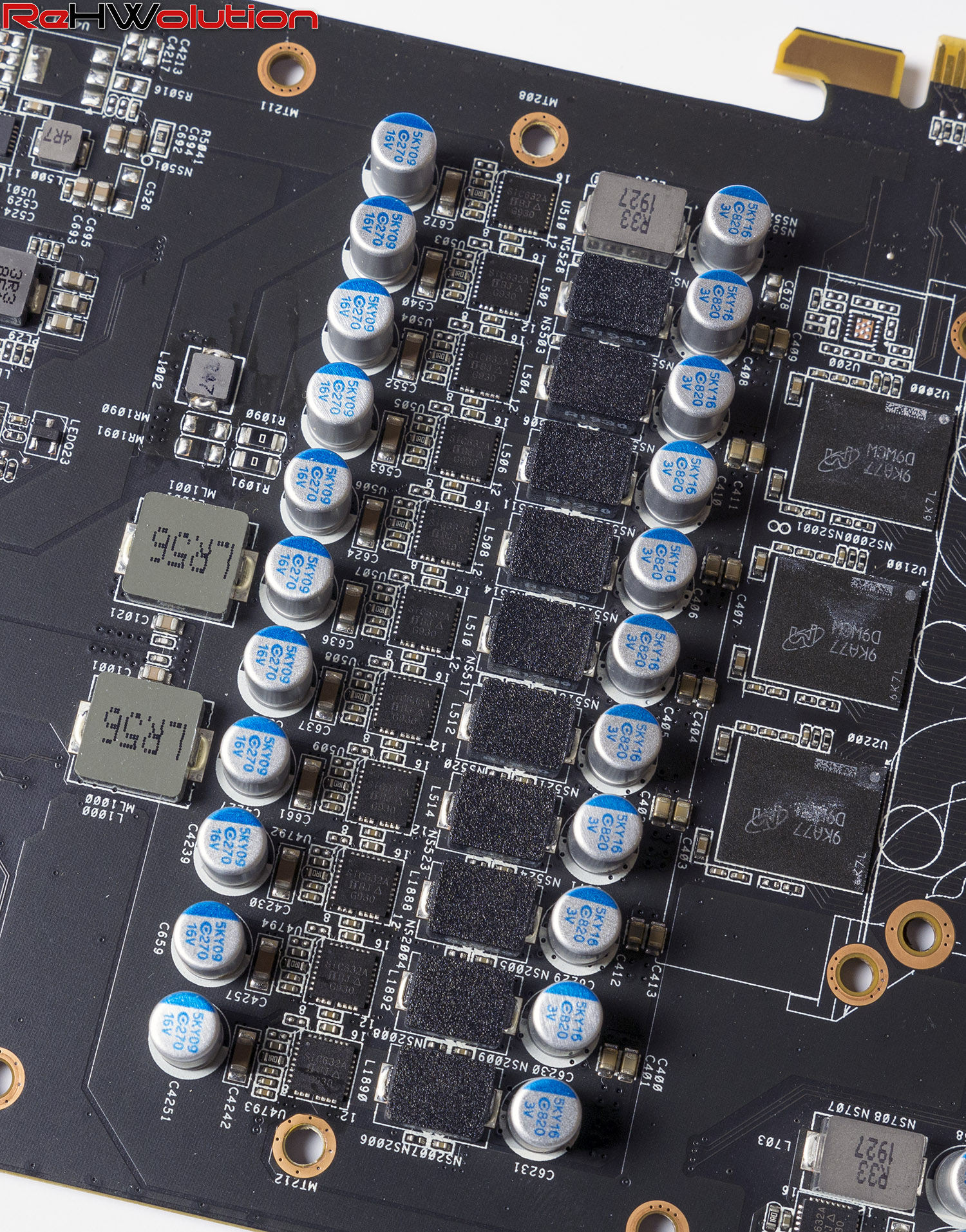

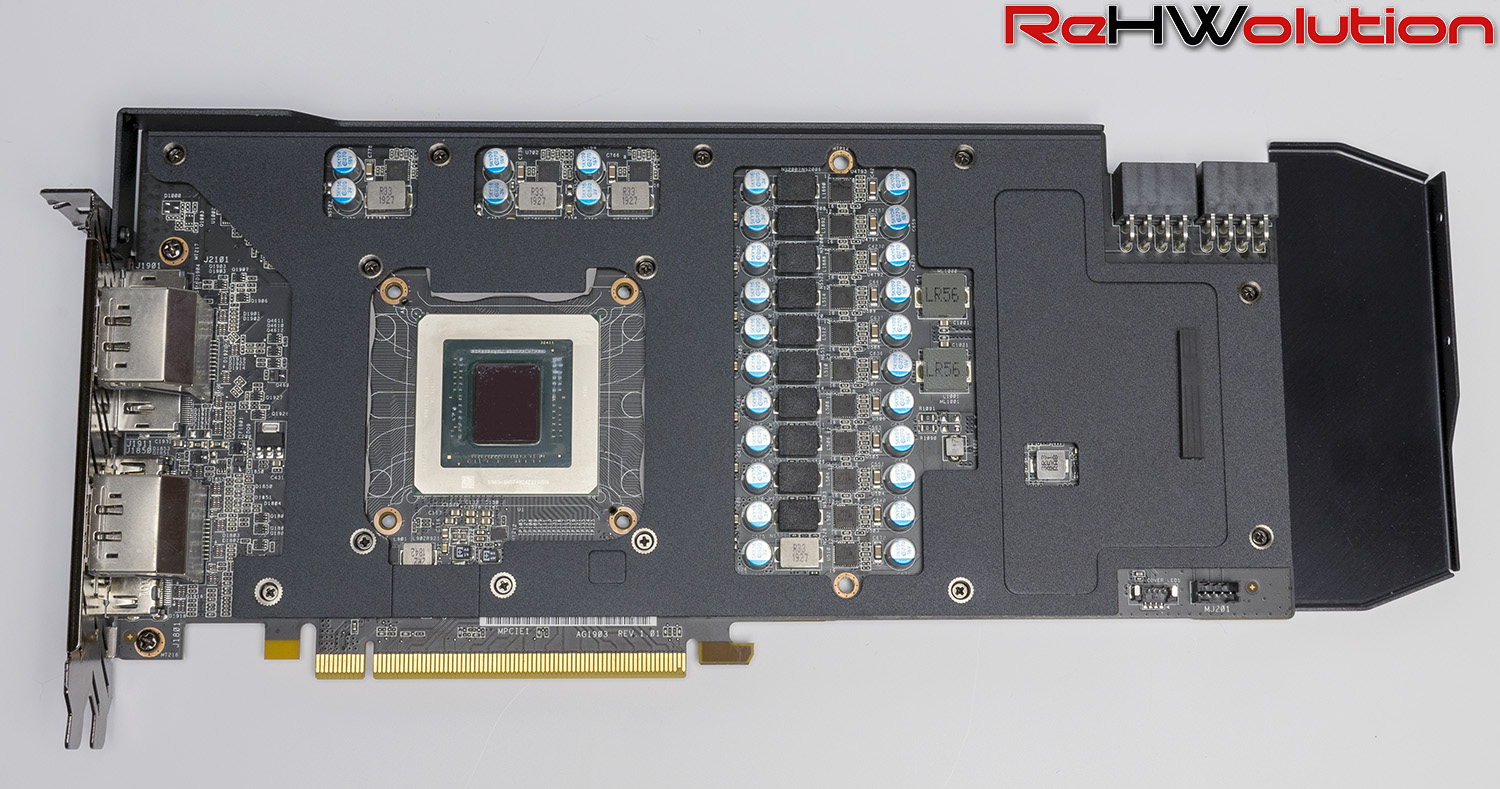

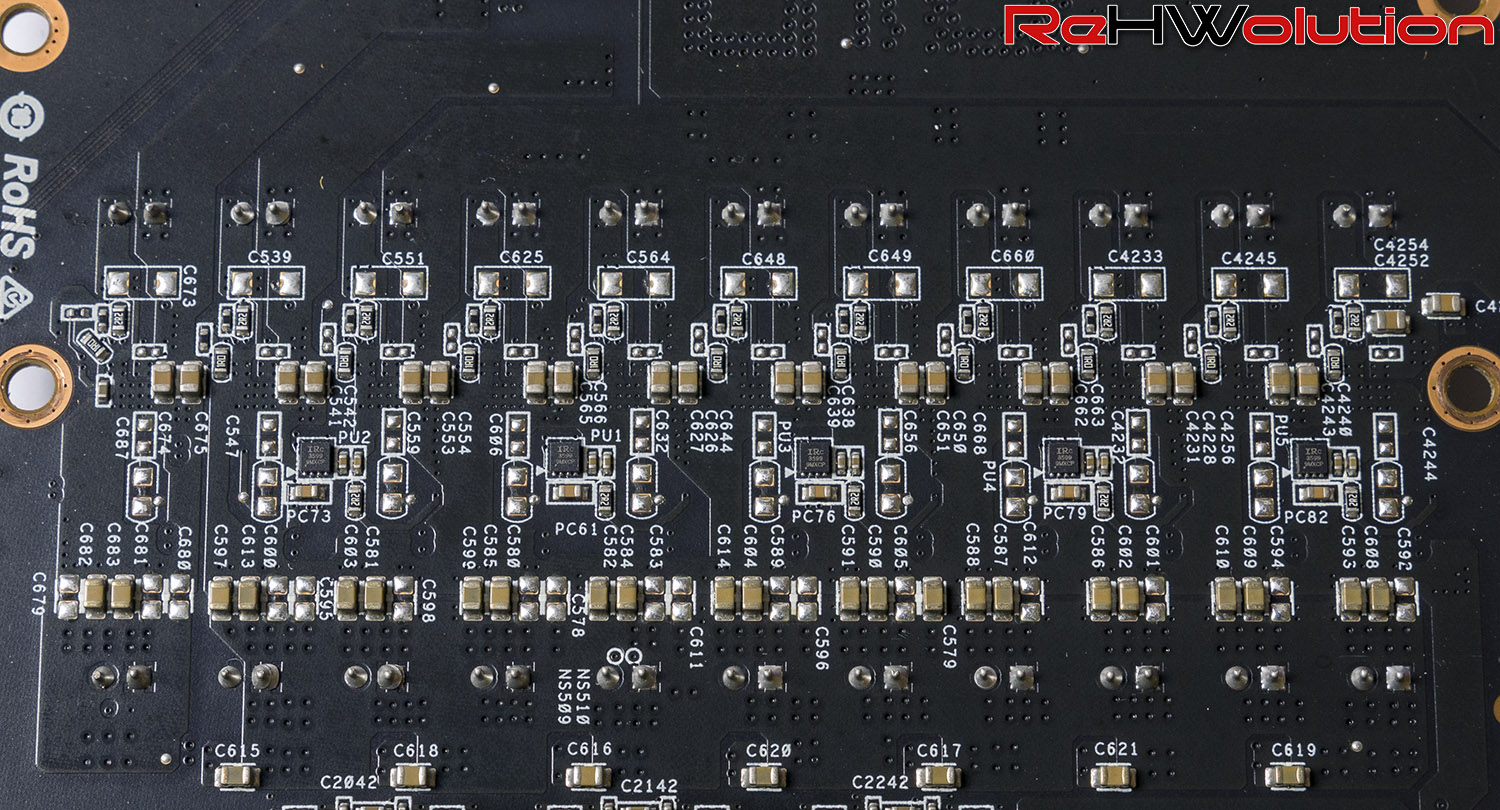

A livello di VRM, la ASRock Radeon RX 5700 XT Taichi X 8G OC+ presenta un sistema di alimentazione a 10+1 fasi, con un controller International Rectifier IR35217 che pilota 10 fasi Vishay Siliconix SiC632A per la GPU ed una fase identica per tutta la parte SoC (system on chip). Non potendo gestire così tante fasi singolarmente, le VRM sono organizzate in un setup 5+1 con la parte GPU duplicata tramite doublers sul retro, degli International Rectifier IR3599.
Con un totale di 500 Ampere a disposizione, la sezione di alimentazione della ASRock Radeon RX 5700 XT Taichi X 8G OC+ è più che sufficiente a gestire la GPU, sia a stock che in overclock, volendo anche sotto LN2.

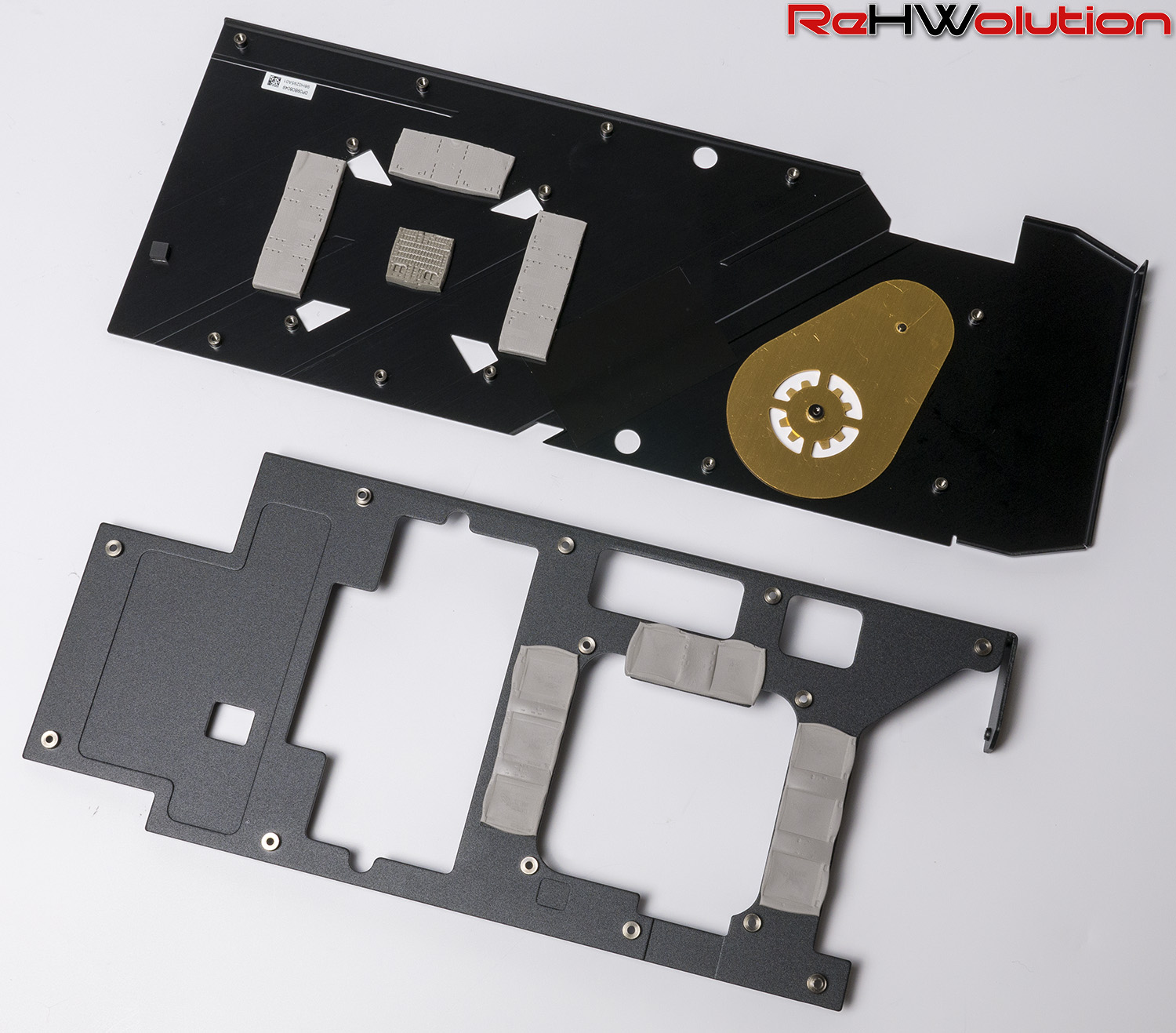

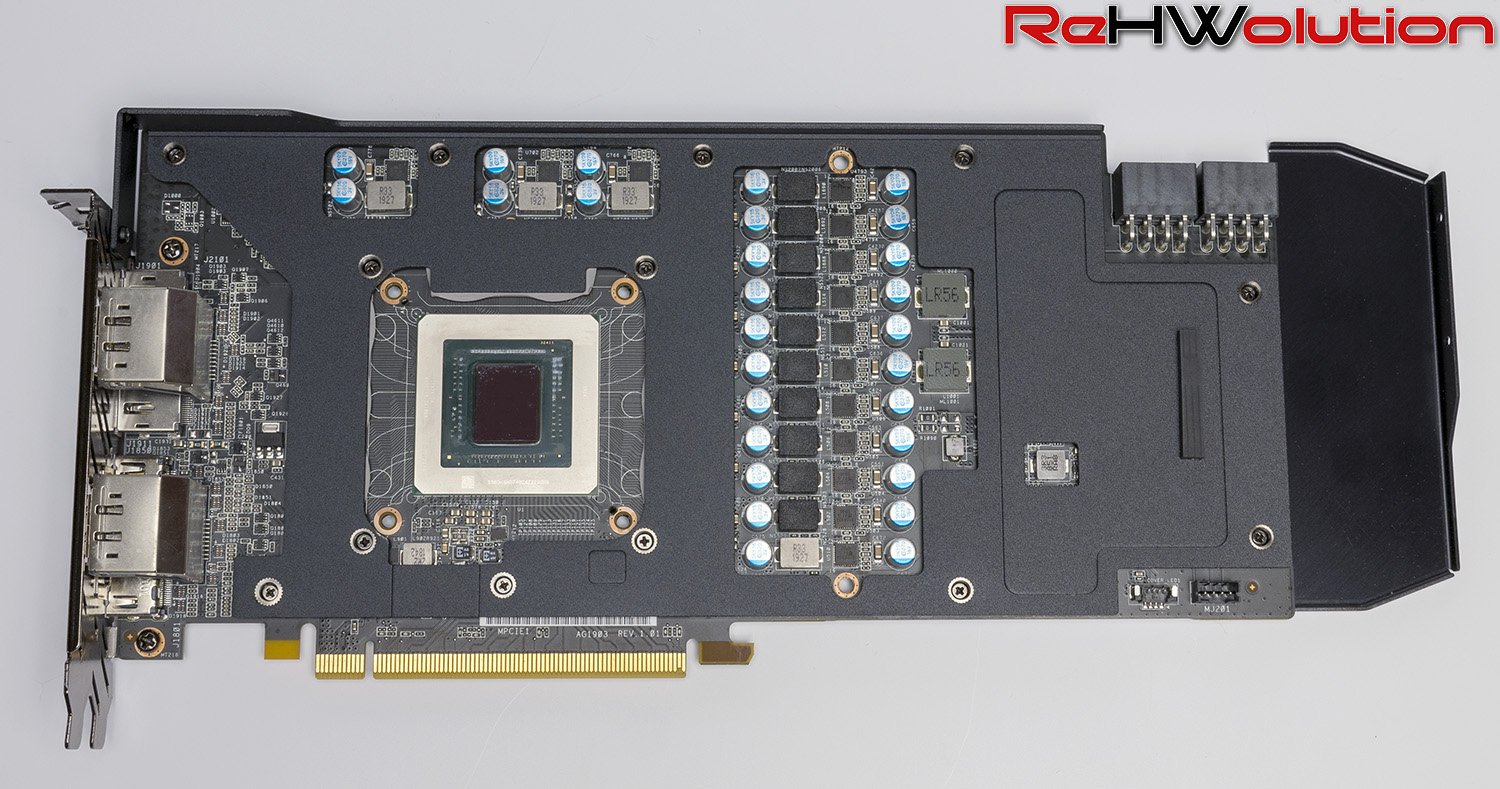

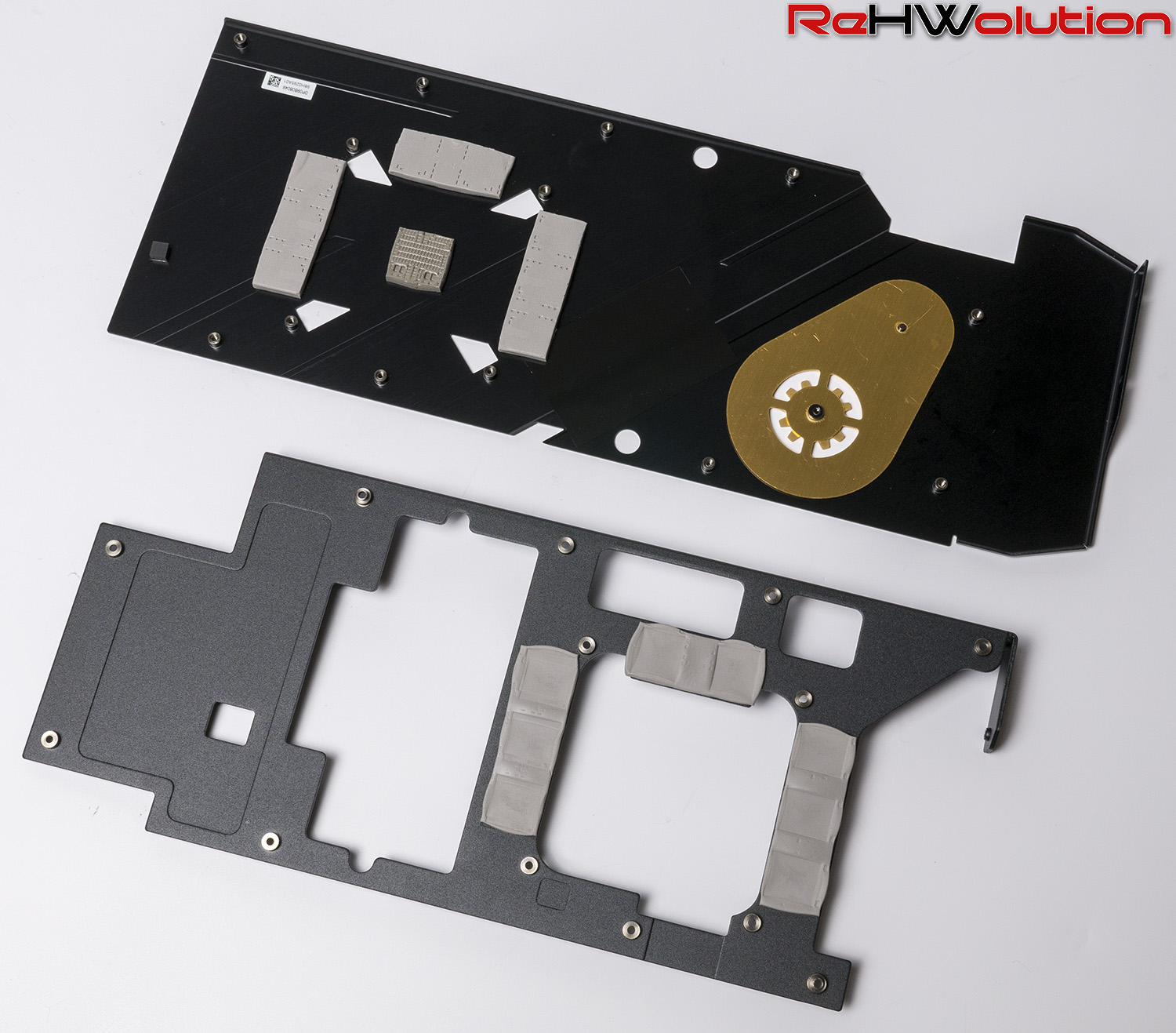

Una frontplate si occupa di tenere le memorie al fresco, mentre le fasi sono a contatto diretto (ovviamente tramite pad termico) con le alette in alluminio, in modo da avere le migliori temperature possibili.
