Introduzione: Asus–> Sempre impegnata ad esprimere la propria creatività ed il proprio ingegno nei suoi prodotti, ASUS fin dal 1989 dispone di schede madri per ogni esigenza, a partire dall’user multimediale fino ad arrivare a quello che fa dell’overclock estremo la sua ragione di vita. Nella vasta pletora di prodotti dell’azienda, spicca senza dubbio il ramo Republic of Gamers (ROG), brand che negli ultimi 8 anni ha preso il “sopravvento” nelle gaming machine di tantissimi appassionati, e che generazione dopo generazione di chipset e processori e piattaforme ha saputo ogni volta offrire la scheda madre (o video) per ogni portafoglio od esigenza. Famosissima, inoltre, la serie di VGA con sistema di dissipazione DirectCU, arrivato alla seconda incarnazione (DirectCU II), di cui oggi recensiremo un modello di fascia media:ASUS Radeon R9 270X DirectCU II TOP.
Oggi analizzeremo la ASUS Radeon R9 270X DirectCU II TOP, modello overclockato e totalmente custom dell’azienda della GPU Pitcairn XT.
ASUS Radeon R9 270X DirectCU II TOP: specifiche tecniche–> Di seguito, la tabella delle specifiche tecniche della scheda video, ulteriori informazioni sono consultabili in versione integrale sul sito ufficiale del produttore (ASUS):
Specifiche tecniche della ASUS Radeon R9 270X DirectCU II TOP.

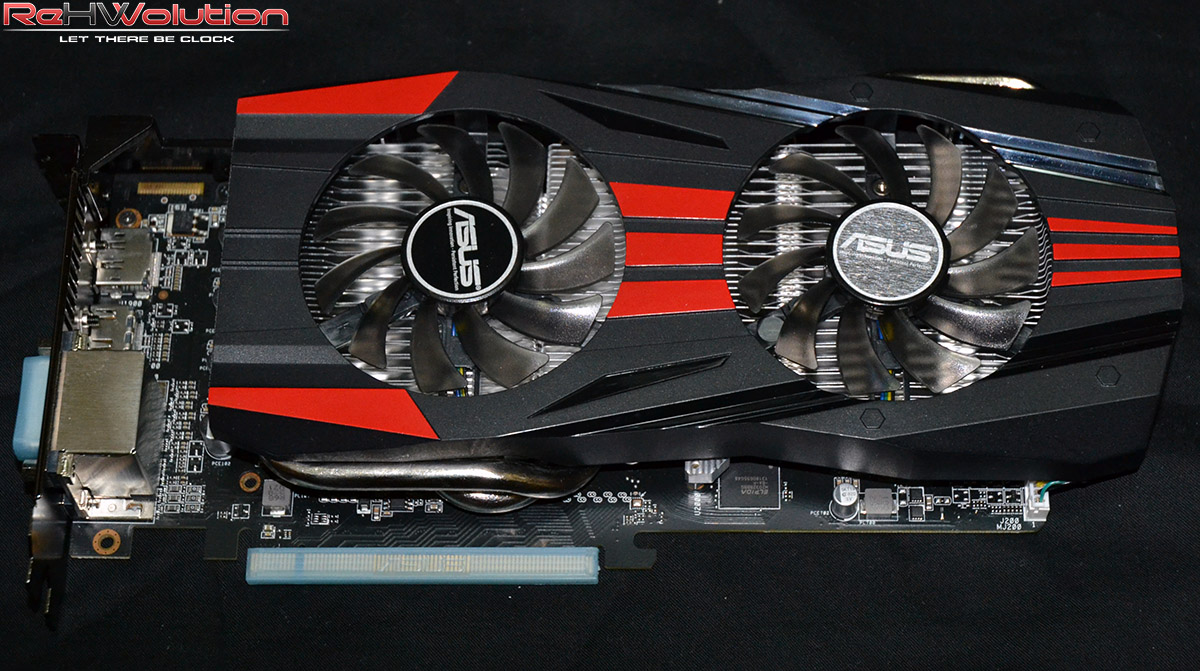

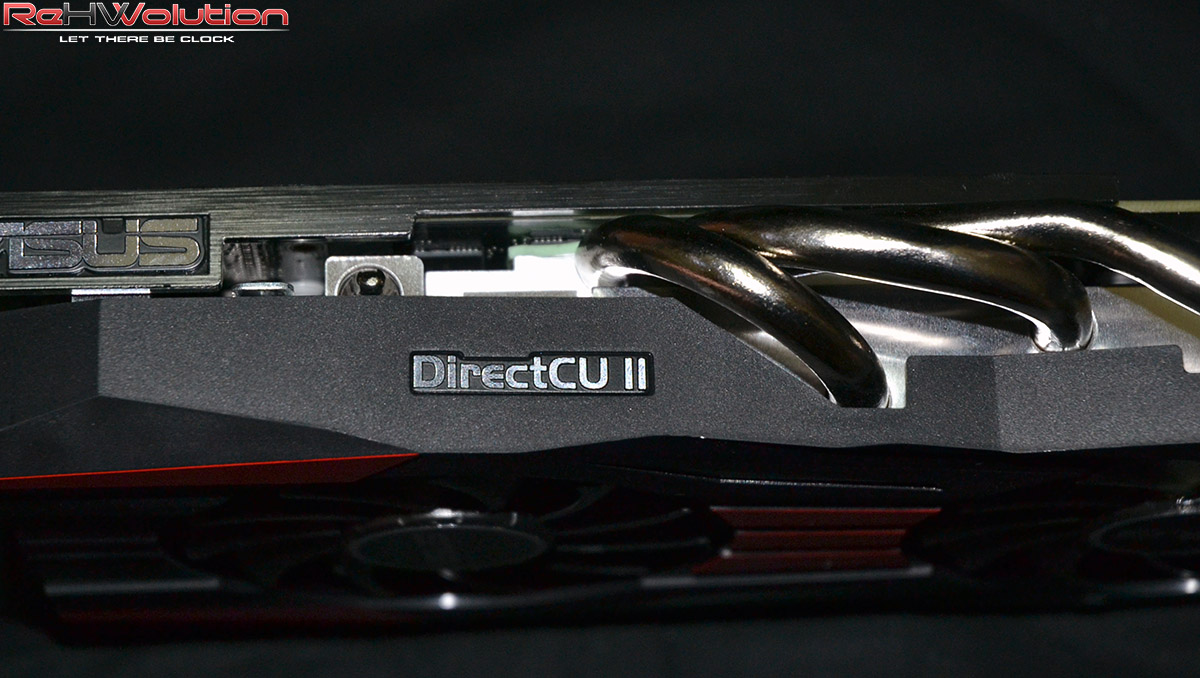

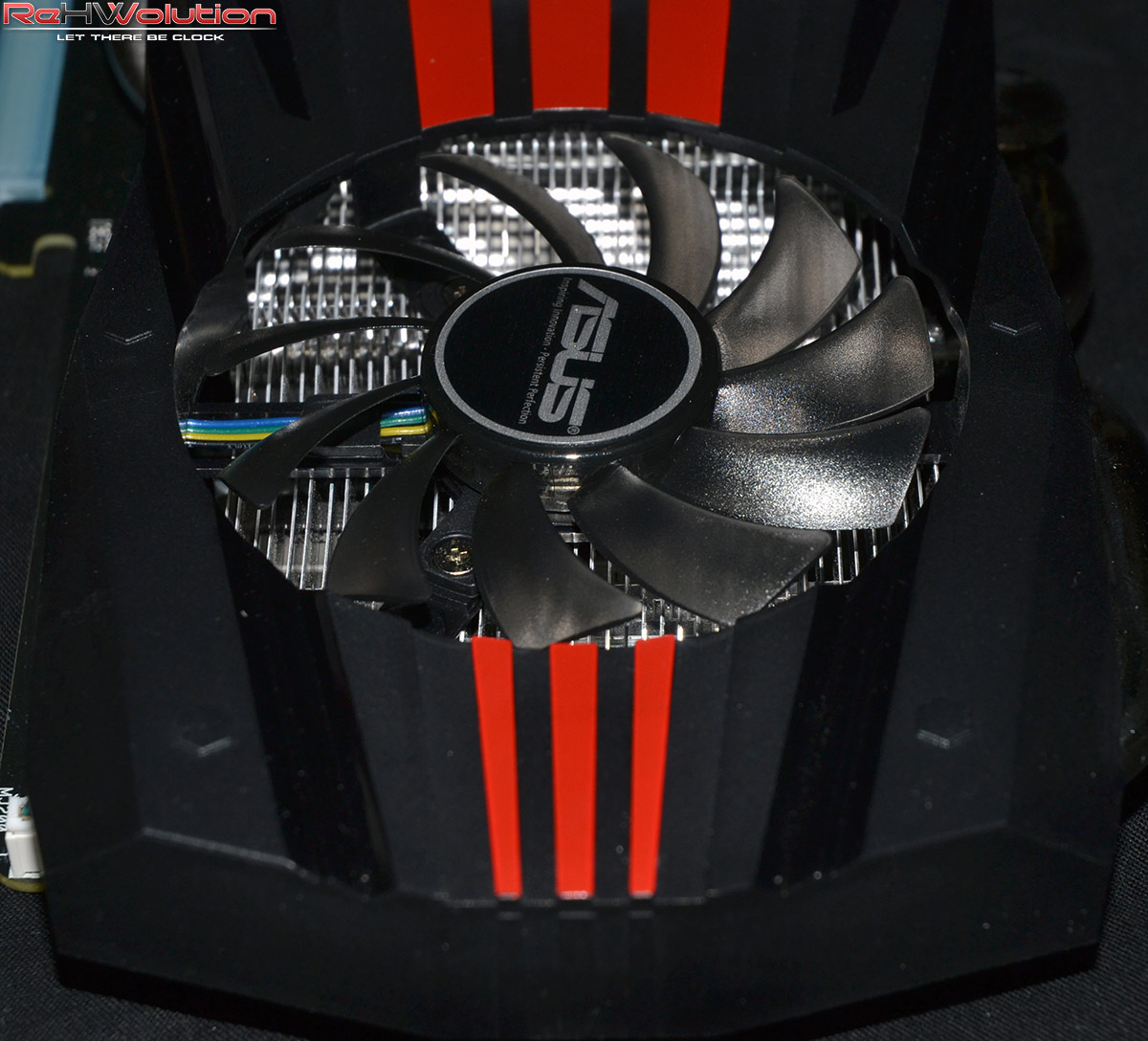

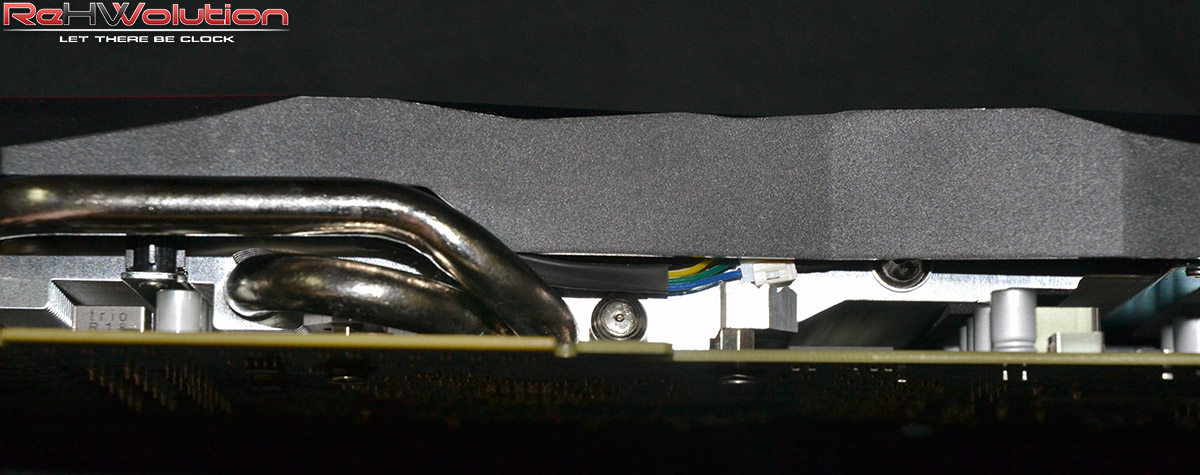

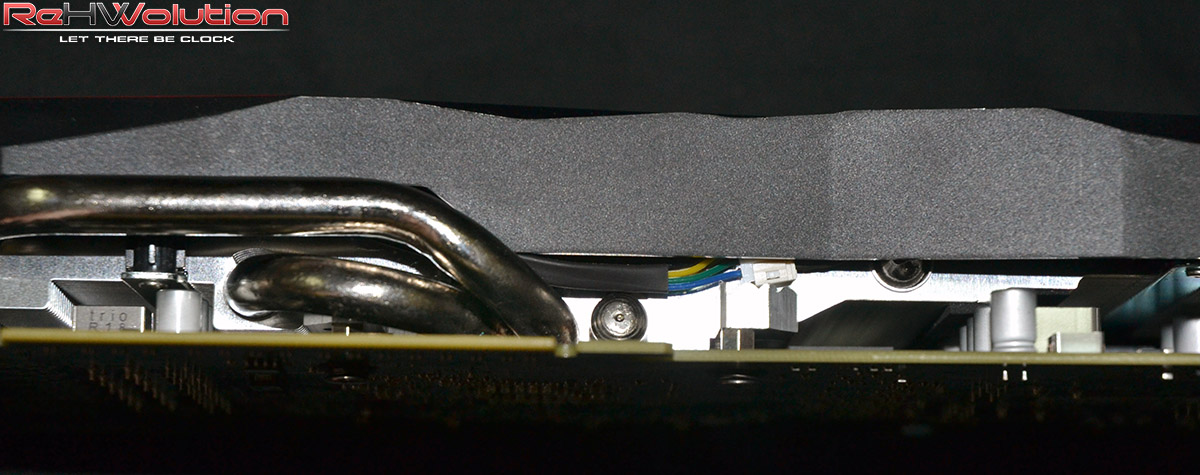

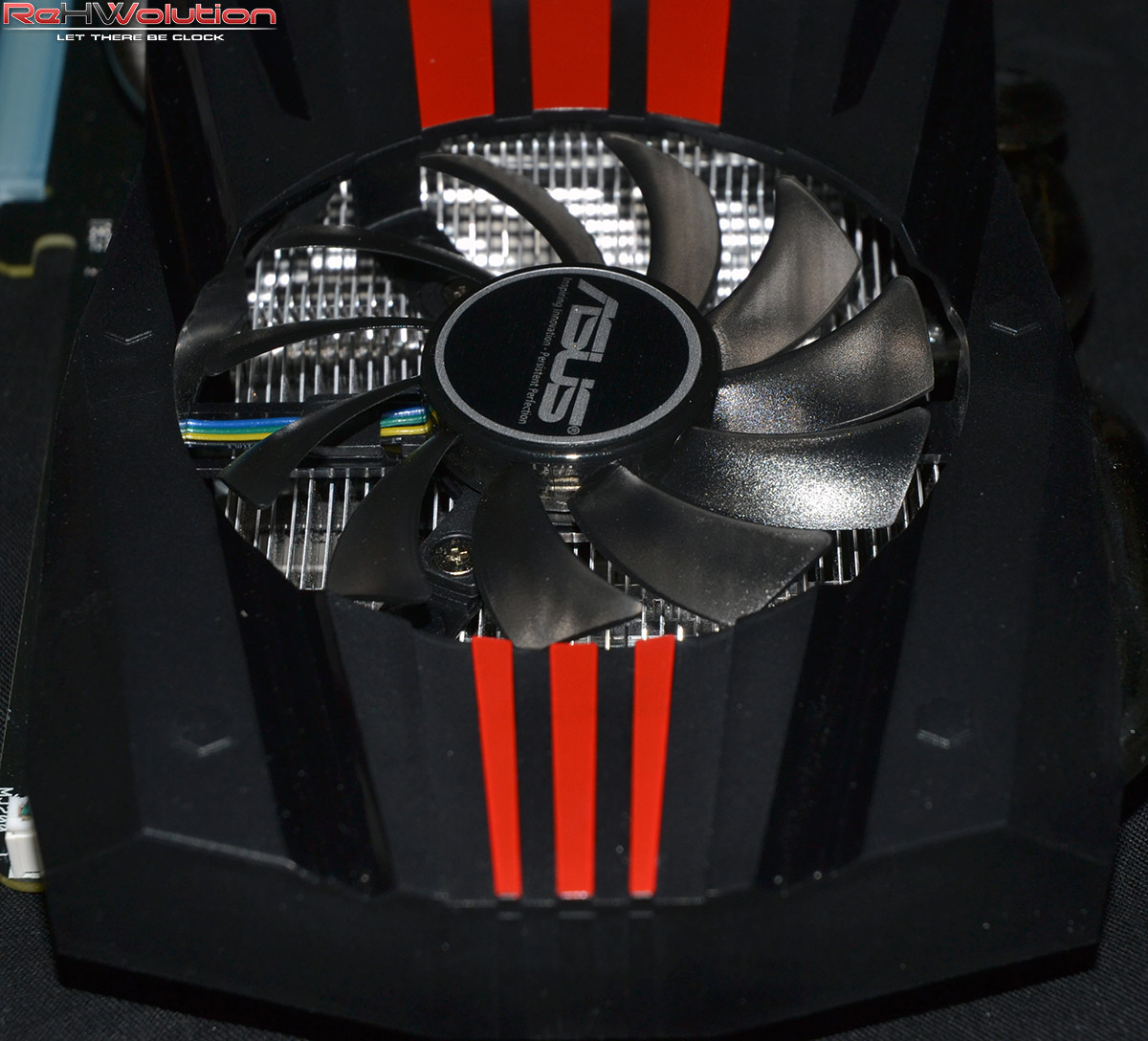

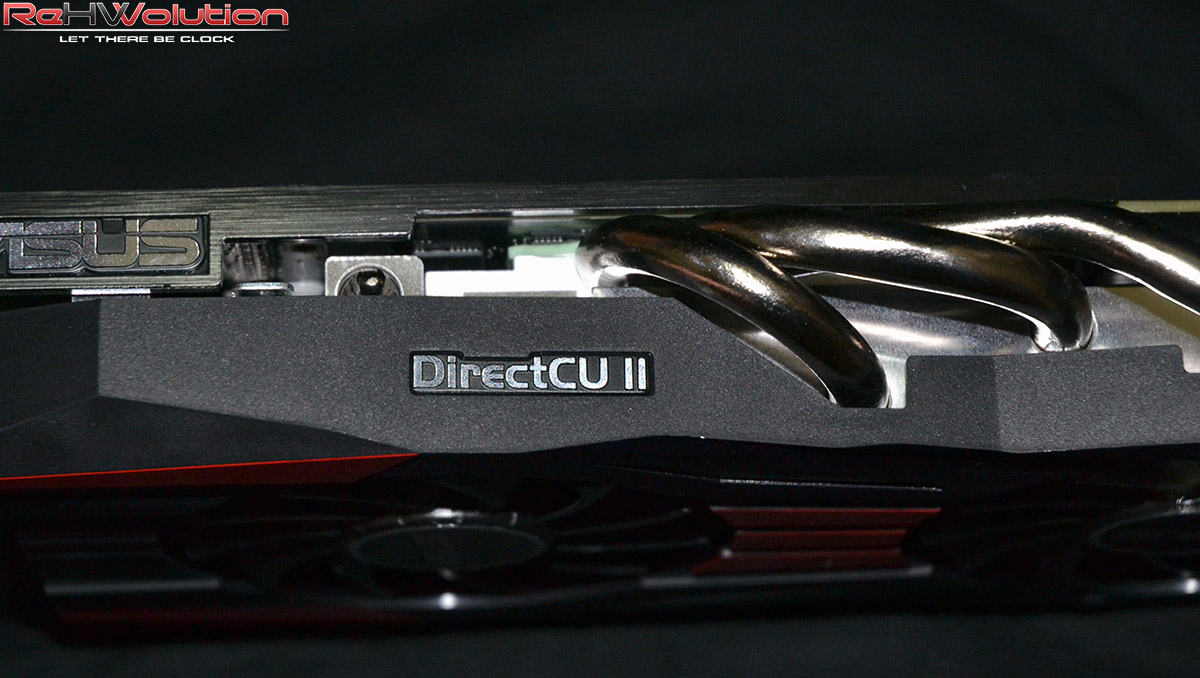

La scheda è basata su GPU Pitcairn XT, con frequenze operative pari a 1120/1400 MHz, rispettivamente sulla GPU e sulle memorie. Il design è totalmente rivisto dall’azienda, che ha modificato il PCB ed il sistema di dissipazione (il DirectCU II di cui parlavamo poche righe fa), che dispone di un sistema di heatpipes voluminose che portano il calore tra le alette del dissipatore, dove poi due ventole da 92 millimetri si occupano di smaltirlo. La dotazione di RAM è di 2GB GDDR5 attraverso un bus a 256 Bit.

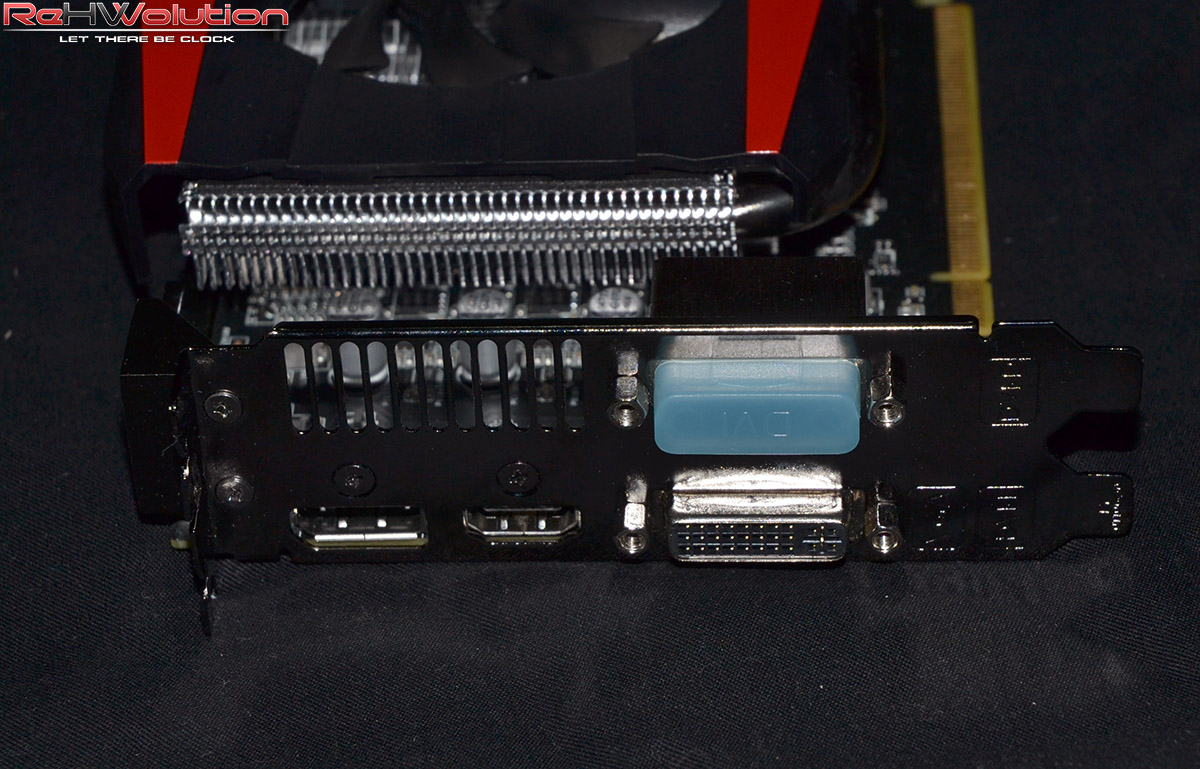

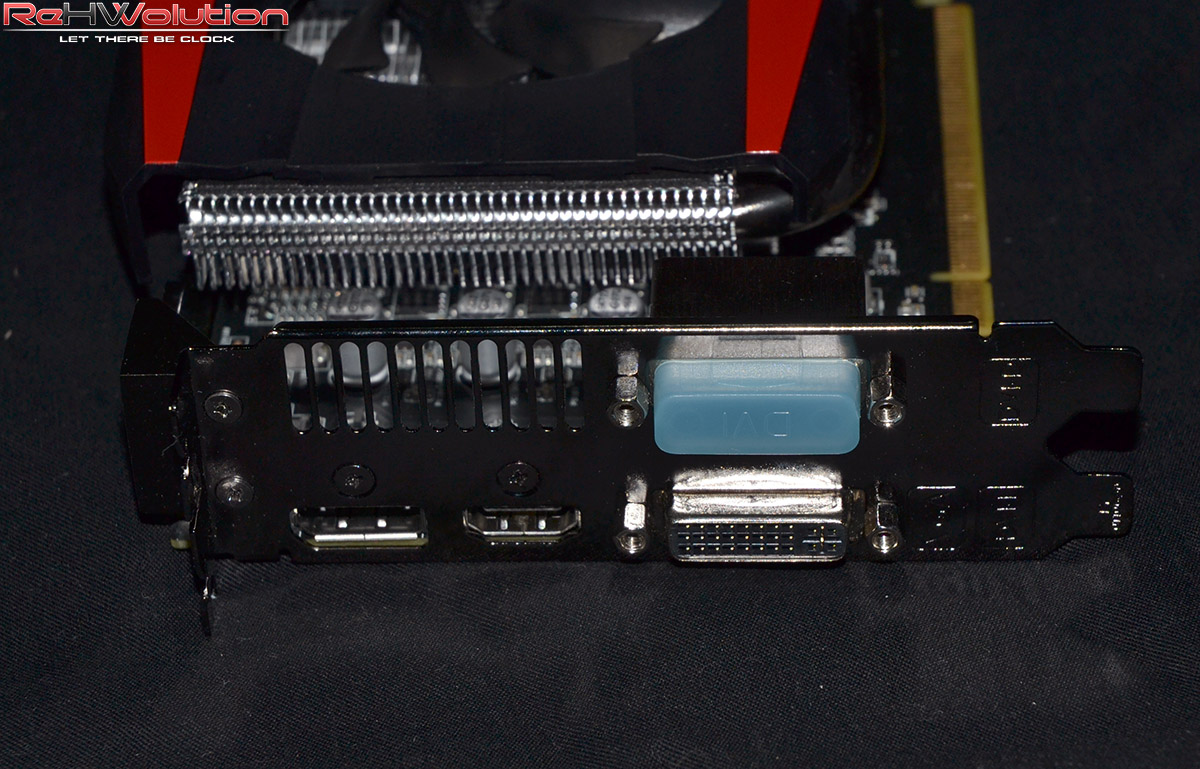

La serie di connessioni sul pannello I/O è formata da: 2 x DVI (una DVI-I ed una DVI-D), 1 x HDMI compatibile con lo standard 1.4a, 1 x DisplayPort compatibile con lo standard 1.2, queste ultime due compatibili quindi con lo standard 4K e 3D.

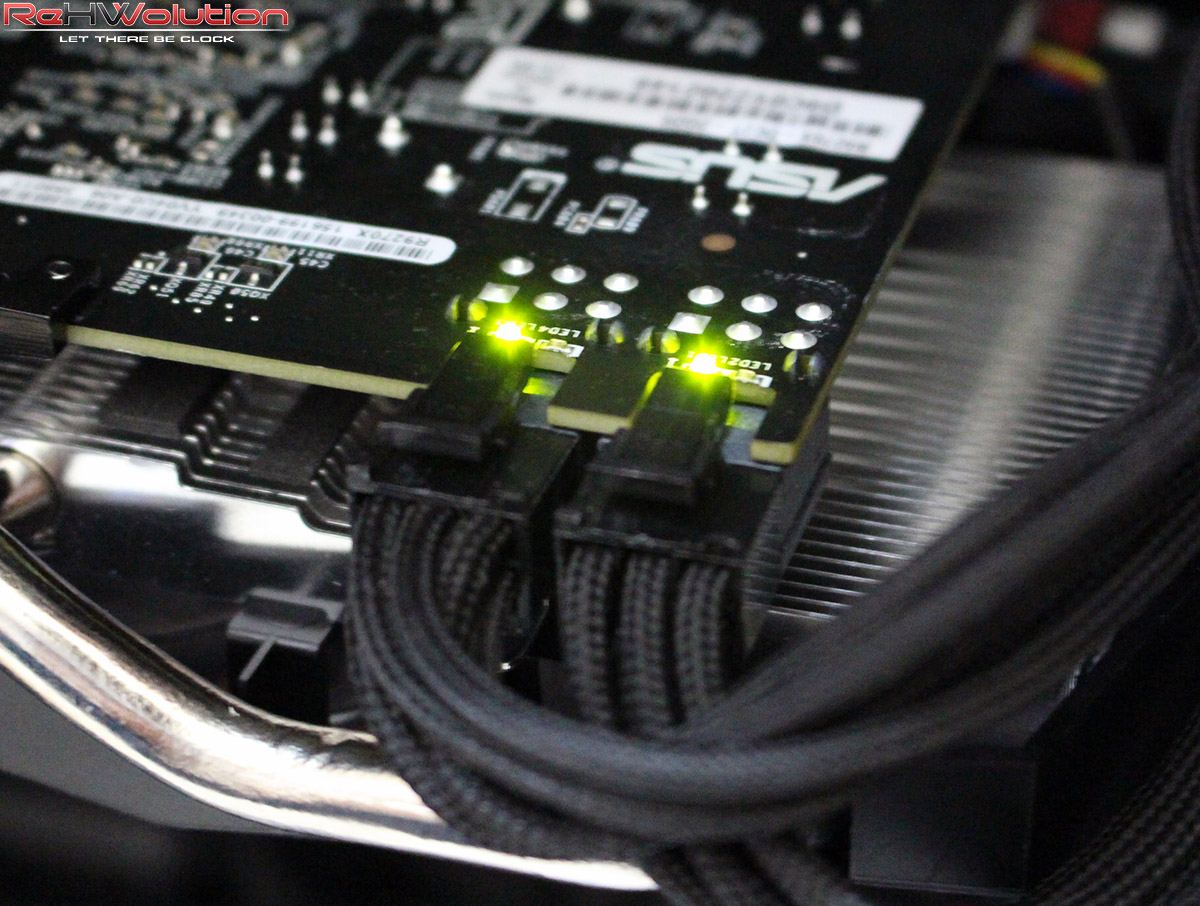

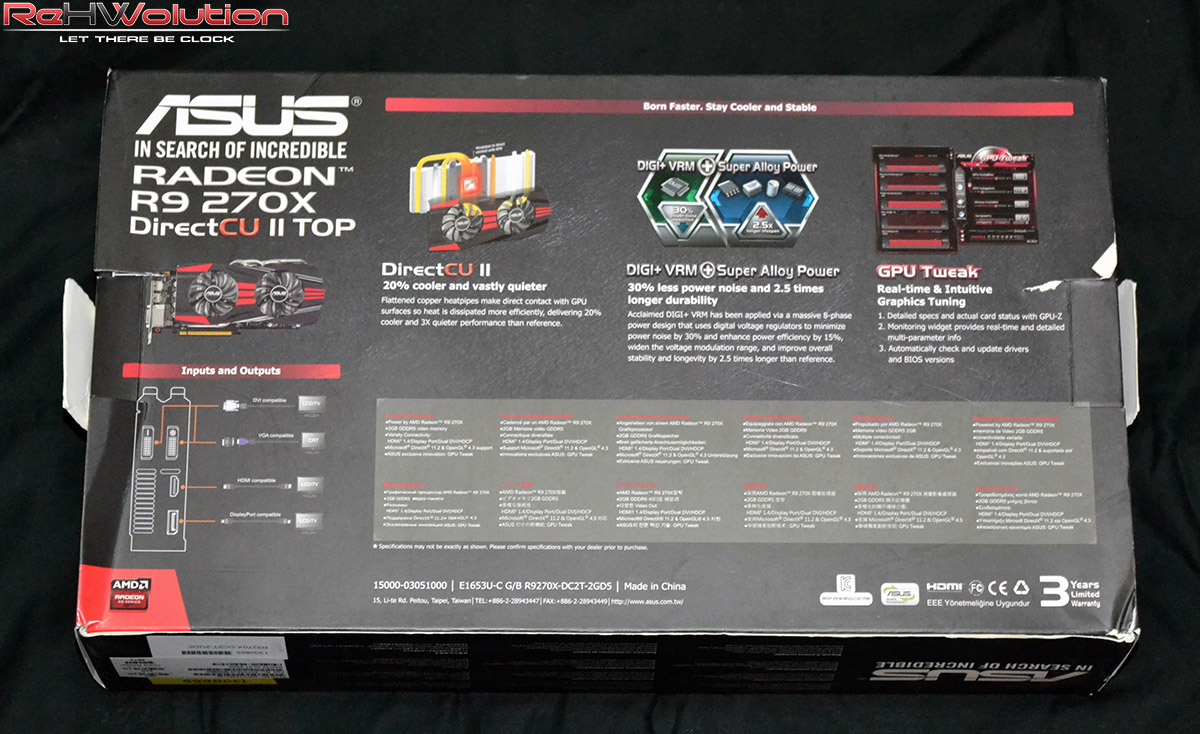

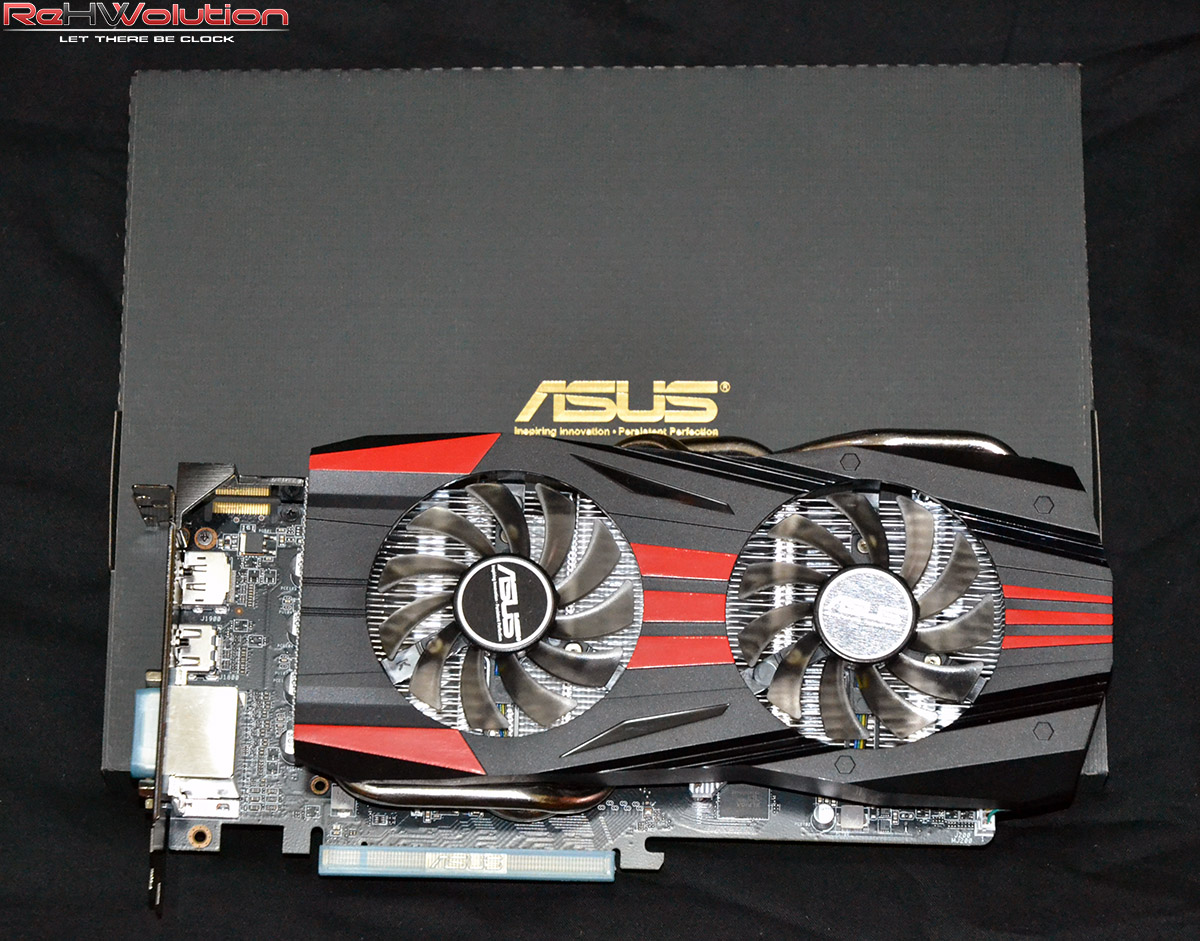

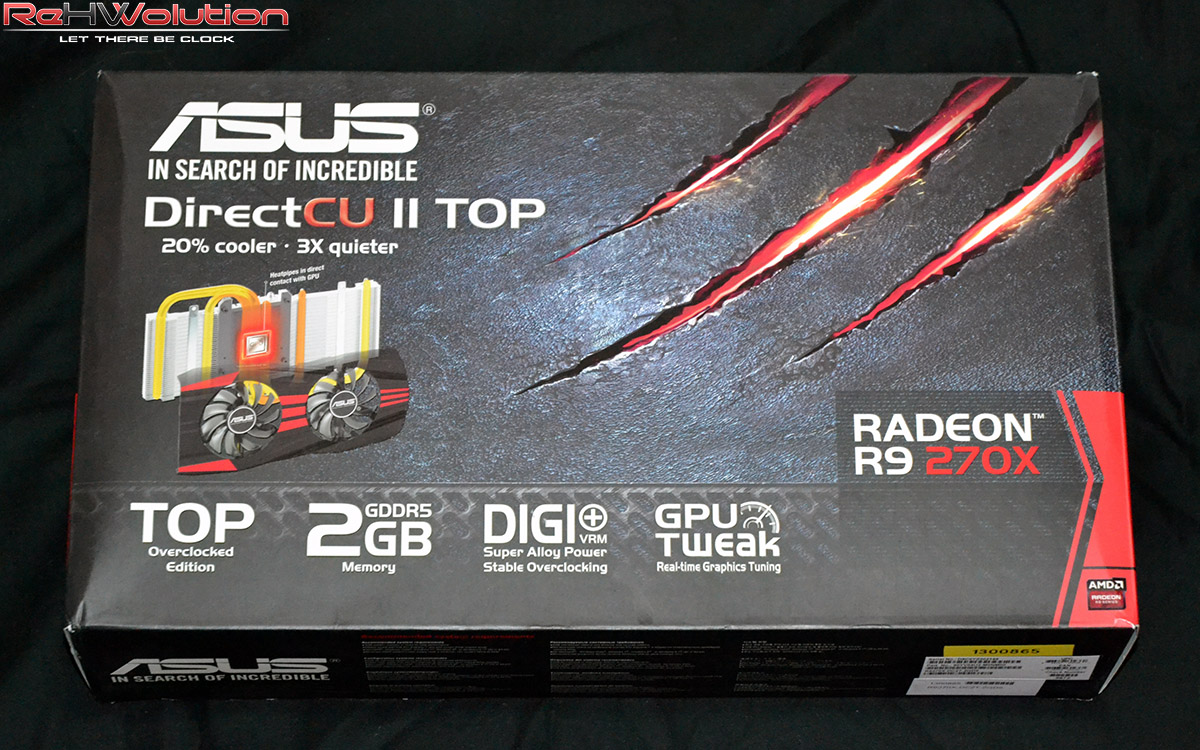

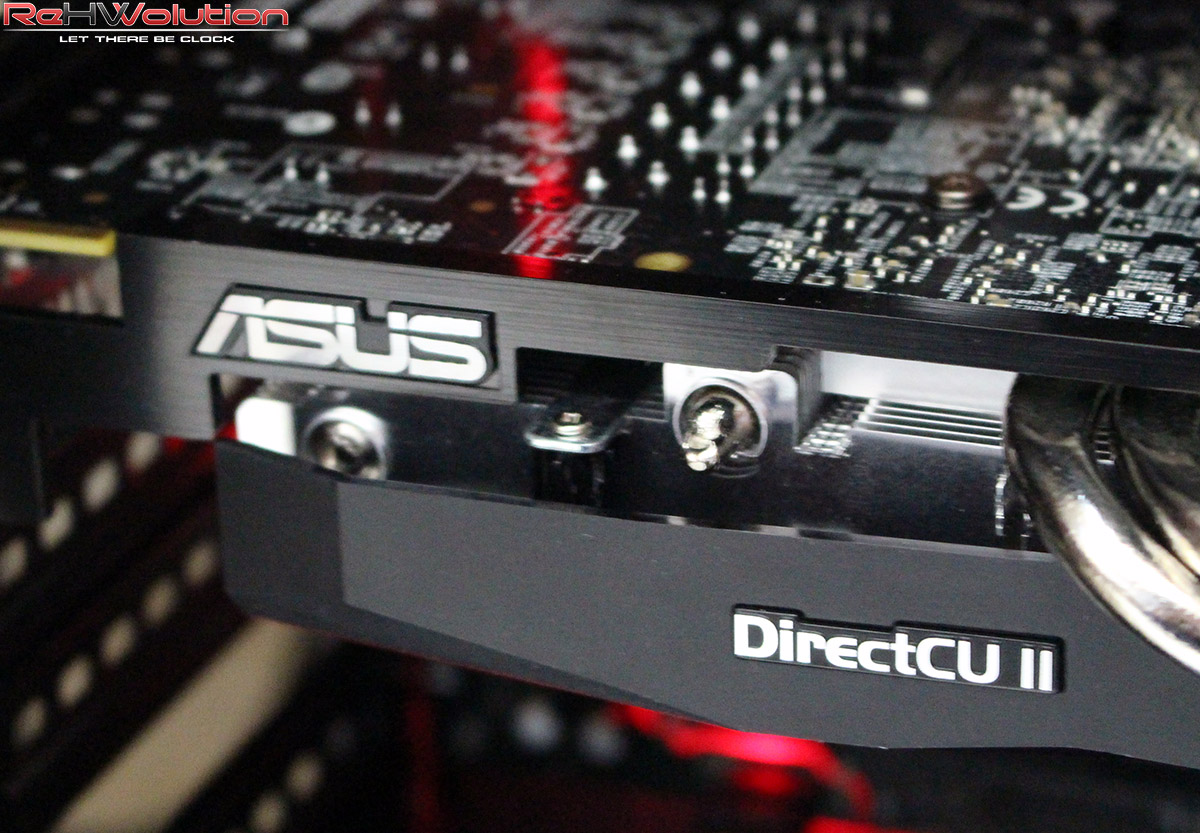

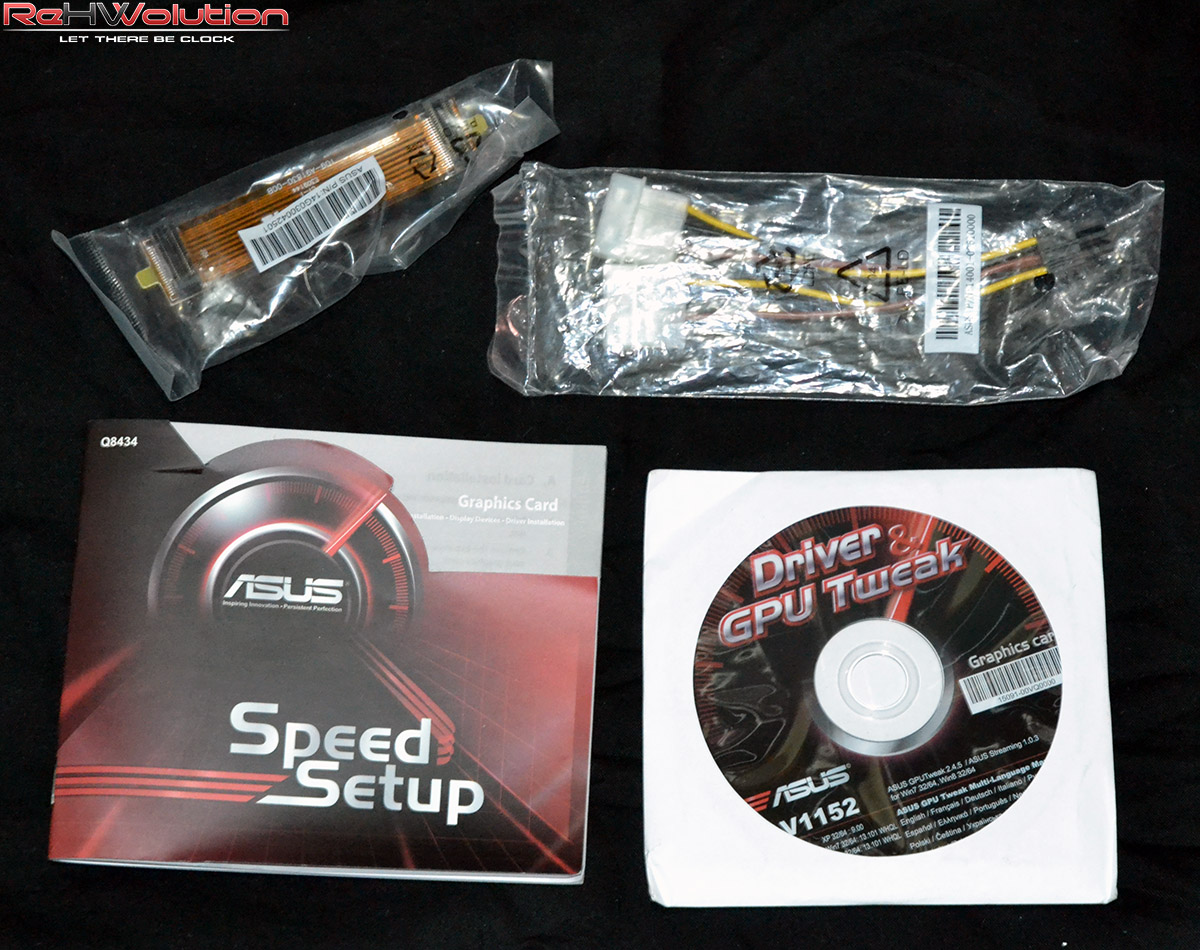

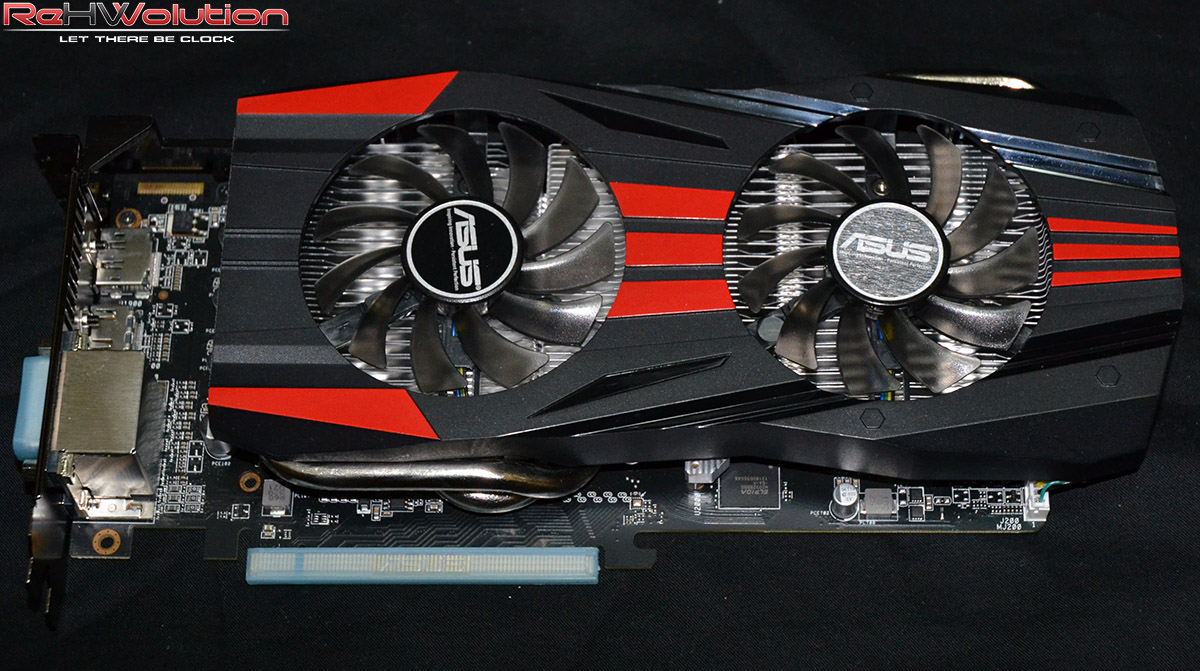

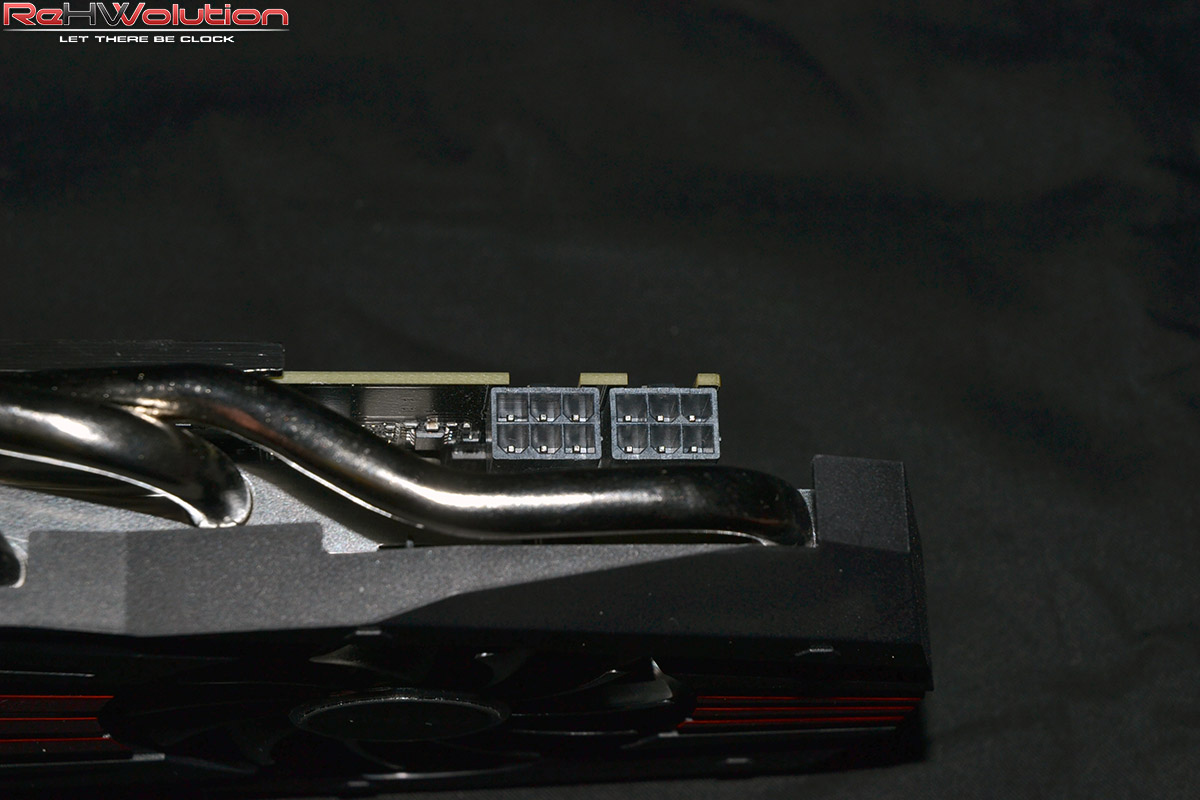

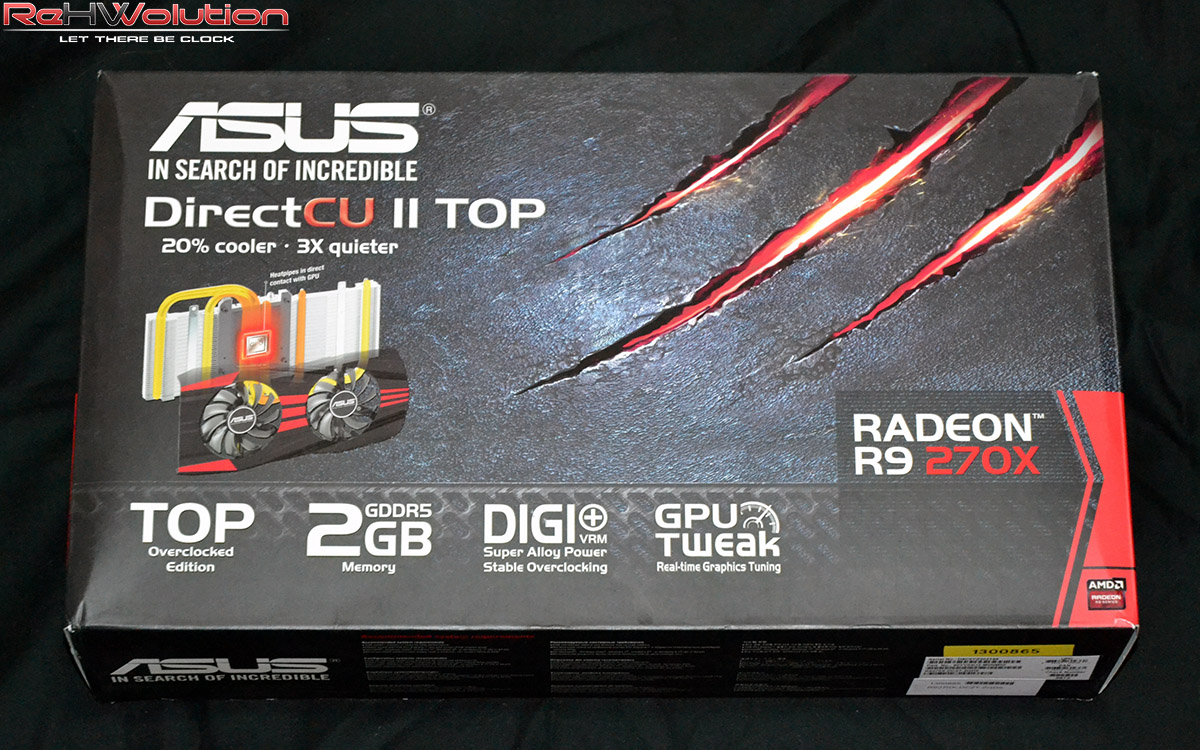

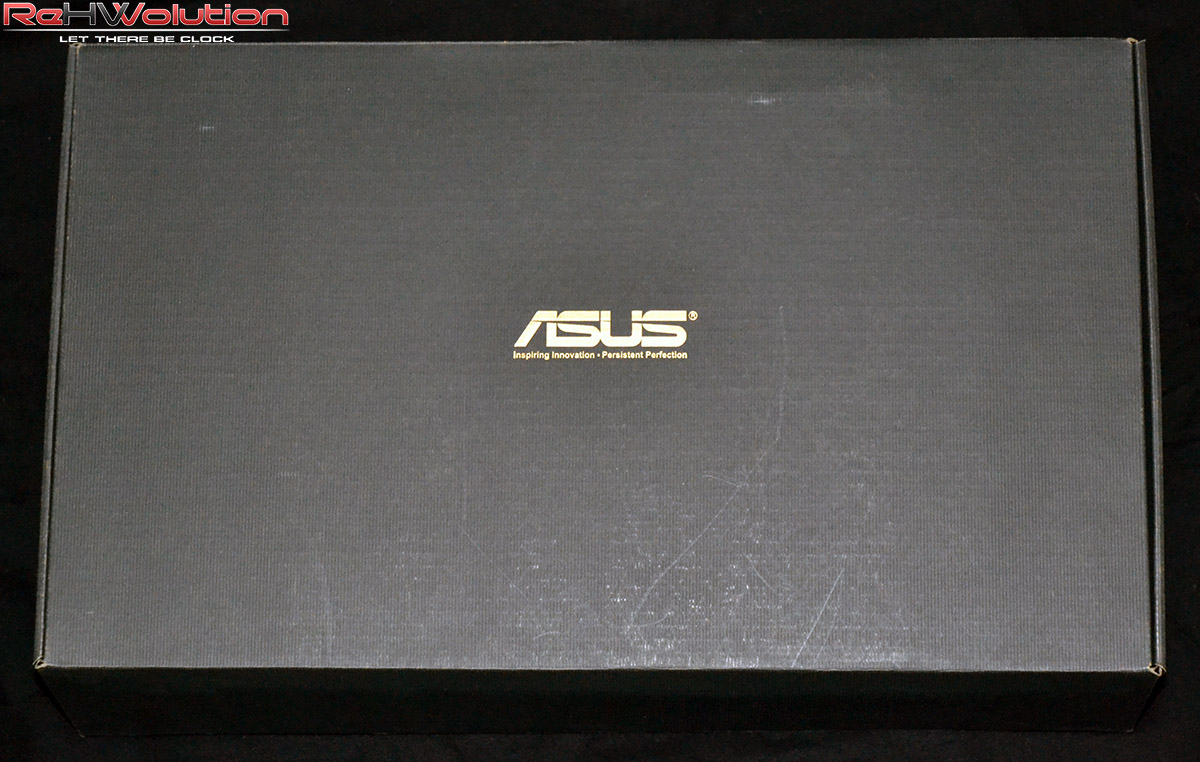

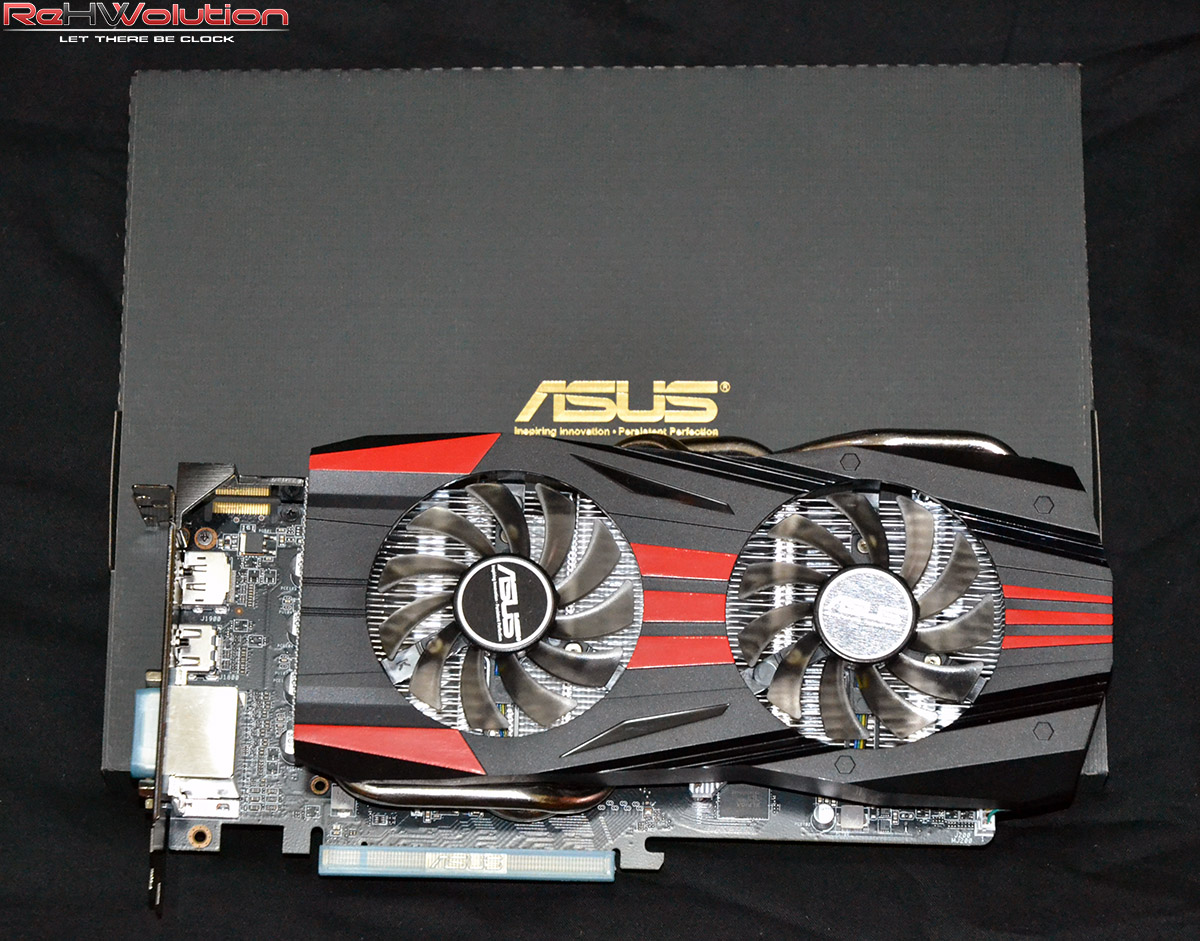

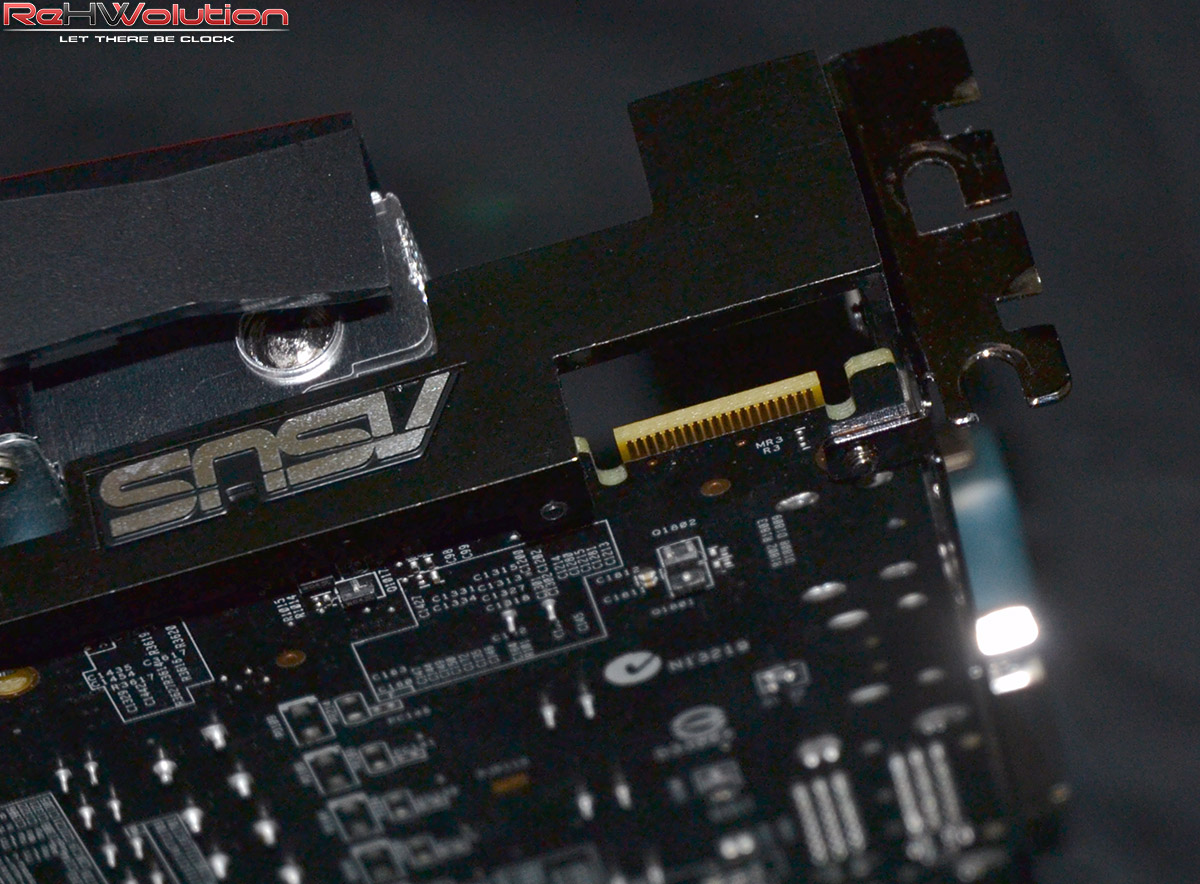

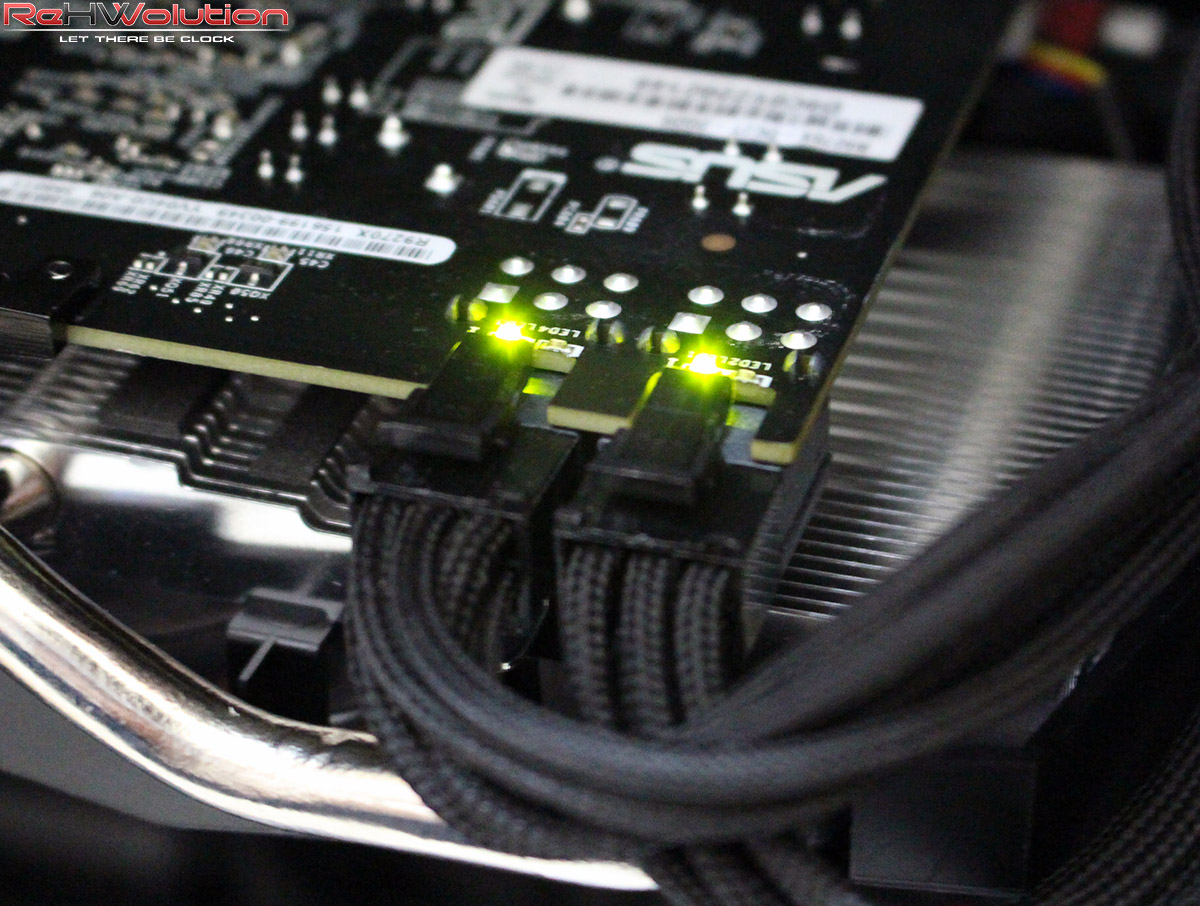

Galleria fotografica: ASUS Radeon R9 270X DirectCU II TOP–>Qui, una galleria della scheda nei dettagli:
Configurazione di prova e metodologia di test–>La configurazione utilizzata per i test è la seguente:
Ringraziamo Futuremark, AllBenchmark, AMD e NVIDIA per le copie digitali dei benchmark utilizzati nelle nostre recensioni. Dove disponibile la scelta della risoluzione, i test sono stati eseguiti ai seguenti valori. Laddove si trattasse di un benchmark, le modalità predefinite sono state utilizzate:
Non avendo a disposizione sempre tutte le schede video che abbiamo recensite, alcuni benchmark, in particolar modo quelli introdotti più recentemente, non avranno i risultati di alcuni sample. Purtroppo i prodotti che analizziamo non rimangono sempre in redazione.
Test sintetici: Unigine Heaven–>Heaven, prodotto da Unigine è stato il primo Benchmark DX11. Lo scopo principale è quello di mettere in risalto gli straordinari effetti della Tessellation. Difatti dai semplici modelli osservabili con tessellation disattivata, si arriva ad oggetti ricchi di profondità e sporgenze senza dover creare trame complesse. Il compito di arricchire il modello è lasciato all’unità tessellatrice, per cui si tratta di uno strumento indispensabile per valutare l’efficienza dei questa unità nelle moderne soluzioni DX11:
Test sintetici: FutureMark 3DMark11–>3DMark11 è il penultimo nato di Futuremark. Finalmente, dopo una lunga attesa, è possibile testare le più recenti VGA in ambiente DX11 con la qualità del più rinomato benchmark. Il 3DMark11 consiste in quattro test grafici che fanno uso intensivo di Tessellation (particolare tecnologia introdotta con le DirectX11), un Physics Test esclusivamente dedicato alla CPU ed un Combined Test che mette sotto torchio allo stesso tempo il comparto grafico ed il processore:
Test sintetici: FutureMark 3DMark–> In concomitanza con il lancio di Windows 8, Futuremark ha lanciato il nuovo 3DMark, chiamato appunto 3DMark, senza alcun numero riconoscitivo, a segnare la forte integrazione che ha con qualsiasi sistema, da Android a Windows a iOS a OSX, dando per la prima volta la possibilità di paragonare le prestazioni su smartphone e PC fisso in maniera schematizzata e professionale. I test di cui si compone sono tre:
Ice Storm, basato su DirectX9, indicato per computer non recentissimi e sistemi mobile. Con l’ultima patch, è possibile eseguire la versione Extreme, con cui stressare in risoluzione FullHD i tablet ad alta risoluzione/potenza di calcolo.
Cloud Gate, basato su DirectX10, indicato per computer portatili di recente generazione e GPU anche datate.
Fire Strike, basato su DirectX11.1, indicato per sistemi desktop ad alte prestazioni. Il benchmark è eseguibile anche in modalità Extreme, che consente di sfruttare a pieno e sforzare i sistemi multi-GPU di fascia alta.
Test sintetici: 3DMark Fire Strike Extreme–> Menzione a parte merita il benchmark Fire Strike Extreme, parte dell’ultima suite di test della Futuremark, il 3DMark (sì, quello senza numero), i cui requisiti sono davvero estremi e sconsigliati ai deboli di cuore. Tessellazione spinta all’inverosimile, effetti particellari in ogniddove, scintille, nuvole di fumo, fiamme, combattimenti, il tutto in FullHD, ma con un impatto davvero tremendo sulle prestazioni. Poche schede riescono a visualizzare in fluidità un macigno del genere:
Test sintetici: AllBenchmark CatZilla–> Definito da molti come l’Aquamark della next-gen, CatZilla nasce ad opera di una software house semi-sconosciuta (AllBenchmark, divisione software dell’azienda AllPlayer) intenta a portare una ventata di novità nel mondo del testing delle schede video. Il motore grafico proprietario mette in ginocchio tutte le ultime schede in commercio, grazie a gatti giganti (i CatZilla), esplosioni, effetti particellari e musica drum’n’bass che va di pari passo con le scene renderizzate. Il benchmark si avvale delle ultime tecnologie appartenenti alle librerie grafiche DirectX11 e OpenGL 4.2, con quattro diversi preset suddivisi in base alla risoluzione e alla qualità grafica. Noi eseguiremo i tre benchmark:
720p
1080p
1440p
Test sui giochi: Thief (2014)–>Nato come reboot di Thief: The dark project, gioco che nel 1998 rivoluzionò le avventure grafiche introducendo luci ed ombre come elementi attivi del gameplay, Thief (2014) è un gioco sviluppato da Eidos Montreal e Square Enix, aziende che l’anno scorso hanno lavorato già ad un altro reboot, anch’esso utilizzato nella nostra suite di test: Tomb Raider. La storia ci catapulta nei panni di Garrett, un abilissimo e ricercatissimo ladro, alle prese con una nuova “setta” che si avvale di poteri magici di potenza incommensurabili, e nel frattempo cercando di salvare una donna molto importante: sua figlia. Tralasciando il filone logico del gioco, esso si avvale dal punto di vista tecnico di un motore grafico che supporta le DirectX11.1, con il feature level di tipo 11_2, avvalendosi del supporto a Mantle, SSAO, Contact Hardening Shadows e Diffusion DOF. Al pari di Bioshock Infinite, viene anche fornito il supporto all’FXAA, antialiasing ad approssimazione rapida, ottimizzato su Shader Model di 5° generazione. Il gioco è ottimizzato per architetture AMD, in quanto parte del programma AMD Gaming Evolved.
Test sui giochi: Bioshock Infinite–>
Continuiamo con Bioshock Infinite, che ci mette nei panni di Booker DeWitt, un investigatore privato, un tempo agente Pinkerton, incaricato di ritrovare una ragazza, Elizabeth, tenuta prigioniera a Columbia, una fantomatica città sospesa nei cieli, dove le modifiche genetiche sono considerate veri e propri beni di lusso. Per la prima volta nella serie di Bioshock, il personaggio ha un volto, un nome ed una storia precedente al gioco, che verrà svelata con l’avanzare della partita. Il gioco supporta le API DirectX 11, con le quali supporta tecnologie quali: High Definition Ambient Occlusion, Contact Hardening Shadows e Diffusion Depth of Field. È implementato inoltre il supporto all’FXAA (anti-aliasing ad approssimazione rapida) ottimizzato per l’utilizzo su SM 5.0. Il gioco è ottimizzato per architetture AMD, in quanto parte del programma AMD Gaming Evolved.
Test sui giochi: Batman: Arkham Origins–>Chiunque sia appassionato di comics o fumetti, non può non conoscere Bruce Wayne, alias Batman, che ha visto prendere negli ultimi 3 anni la trilogia di Arkham, dapprima in un manicomio, poi al centro di Gotham City, per poi far capolino alle origini, con il terzo capitolo che fa da sequel a tutta la serie. In Batman: Arkham Origins, il cavaliere oscuro è più buio di quanto ci si possa aspettare. Un Bruce Wayne sfrontato, sicuro (troppo) di sé e altezzoso come non ce lo saremmo mai immaginati: il cavaliere oscuro, ancora più oscuro. Tecnicamente parlando, insieme ad Assassin’s Creed IV: Black Flag, è l’ultimo gioco NVIDIA in quanto a tecnologie implementate e supporto al programma NVIDIA – The Way It’s Meant To Be Played, con il supporto a HBAO+, PhysX, Apex e FXAA ad impatto prestazionale ridotto.
Test sui giochi: Metro Last Light–> Dopo l’incredibile successo di Metro 2033, ecco che quest’anno ha fatto capolino sugli schermi dei nostri PC il successore, Metro Last Light, basato sul romanzo Metro 2034 di Dmitry Glukhovsky, che vede il mondo alle prese con i postumi di una terza guerra mondiale atomica, con tutto ciò che ne consegue: la popolazione ancora in vita in Russia si è trasferita nella famigerata metropolitana russa, dotata di 298 km di binari e tunnel sotto Mosca. Ancora una volta, il giocatore rivestirà i panni di Artyom, per impedire una guerra civile che potrebbe portare alla fine il genere umano. Tecnicamente parlando, il gioco è incredibilmente pesante, sia per poligoni a schermo che per requisiti, facendo uso di tutte le tecnologie introdotte dalle DirectX11: Depth of Field, HDAO, Tessellation e real-time Motion Blur. Il gioco è ottimizzato per schede video NVIDIA, dato il supporto all’NVIDIA PhysX e in quanto parte del programma NVIDIA – The Way It’s Meant To Be Played.
Test sui giochi: Tomb Raider (2013)–> Lara Croft. Chiunque abbia un minimo di conoscenza videoludica sa chi si nasconde dietro questo nome: la formosa cacciatrice di tesori intorno alla quale è incentrata la serie Tomb Raider. Nel capitolo che ha visto la luce quest’anno, viene effettuato un vero e proprio fast backward, approfittando di un “reboot” della serie per mostrare al giocatore una Lara Croft appena laureata e alle prese con la sua prima avventura. Ovviamente, le forme (e sì, anche l’avventura) non mancano. Il gioco supporta le DirectX11.1, con il feature level di tipo 11_1, le cui istruzioni vengono utilizzate dal TressFX, tecnologia open source che permette di renderizzare i capelli in maniera più realistica, e se supportata dall’hardware, senza un impatto consistente sulle prestazioni. Il motore grafico utilizzato è proprietario di Crystal Dynamics, e consente di scalare discretamente su macchine di potenza diversa senza influire troppo negativamente sull’aspetto delle texture. Il gioco è ottimizzato per architetture AMD, in quanto parte del programma AMD Gaming Evolved.
Test: overclock ed overvolt–>Grazie al sistema di dissipazione avanzato, abbiamo voluto spingere le frequenze oltre il valore di targa, pertanto abbiamo portato la GPU agli impressionanti valori di 1285 MHz sulla GPU e 1500 MHz sulle VRAM:
Schermata GPU-Z della VGA in overclock.
Utilizzando come metro di riferimento per l’aumento prestazionale il Futuremark 3DMark11, abbiamo ripetuto il benchmark per verificare le performance maggiori:
3DMark11.
165 MHz sulla GPU e 400 MHz sulle VRAM (+ 100 MHz in GDDR5), risultati pari a circa il 10-15% di aumento di prestazioni, che si riflettono pressoché linearmente nell’aumento dei punteggi al 3DMark11, tenendo però conto che durante il test in OC disattiviamo la tessellation proprio come su HWBot.org.
Considerazioni finali–> [conclusione] [titolo]Design e qualità costruttiva[/titolo] Il dissipatore DirectCU II sembra essere una valida alternativa sia al design reference che quello personalizzato da altri brand. Il PCB è personalizzato, e conta di una sezione di alimentazione migliorata che permette di aumentare i voltaggi (e le frequenze) in modo molto più spinto. In generale il dissipatore sembra solido, ma l’aria calda rimane all’interno del PC. Altro fattore: il dissipatore diventa rumoroso già dal 50% di velocità. [voto=”9″] [/conclusione] [conclusione] [titolo]Prestazioni e overclock[/titolo] Le prestazioni a default sono ottime per la fascia di prezzo a cui appartiene la R9 270X DirectCU II, ma la cosa sorprendente è la capacità di overclock: per un soffio la scheda non ha beccato ben 1300 MHz sulla GPU, un valore impressionante considerando che la scheda dispone di soli due connettori a 6 pin e non è un modello particolarmente costoso. Tramite overclock, raggiunge e quasi supera la GPU di modello direttamente superiore, la R9 280, insieme alla GTX 760 di NVIDIA. [voto=”9″] [/conclusione] [conclusione] [titolo]Compatibilità[/titolo] Sul fattore compatibilità, la scheda dispone di connessione PCI-E 16x di tipo 3.0, retrocompatibile con lo standard 2.0 (non è assicurata la compatibilità su schede madri con connessione PCI-E 16x di prima generazione), mentre da lato alimentatore è suggerito dall’azienda un alimentatore da almeno 600W. Noi di ReHWolution, però, possiamo garantirvi che basta un buon alimentatore da 400W per assicurarvi la piena stabilità operativa. Qualora voleste configurare un sistema a due GPU, l’alimentatore consigliato è di 1000W, in modo da avere un ottimo margine di overclock. Se volete osare e usare 3 o 4 schede video, fareste bene a pensare di comprare un alimentatore da 1600W, soprattutto se queste bestioline non volete tenerle a default. [voto=”9″][/conclusione] [conclusione] [titolo]Prezzo[/titolo] Il prezzo della scheda è di circa 180€ presso i rivenditori ufficiali, più che ragionevole per le prestazioni che ci portiamo a casa. Vi invitiamo ad acquistare presso i rivenditori ufficiali ASUS, in quanto pur presentando un prezzo superiore ai VAT Player (coloro che evadono l’iva tramite meccanismi al limite della legalità), forniscono supporto post-vendita/RMA, cosa che suddetti rivenditori non ufficiali non garantiscono. [voto=”9″] [/conclusione]
La scheda ci sorprende se non con una nota di amaro per il rumore delle ventole già dal 50% di velocità. Pertanto, diamo alla scheda il nostro Hardware Platinum Award, accompagnato però dal Best Overclocking Choice Award:
Ringraziamo ASUS Italia per averci fornito il sample oggi recensito. Seguiteci sui nostri social network:
Scheda di fascia media con un potenziale davvero elevato, l'ASUS Radeon R9 270X DirectCU II TOP si propone di occupare il posto nei PC dei giocatori che vogliono tanto spendendo il giusto, con un occhio di riguardo a coloro che desiderano spingere la propria scheda anche in overclock.
Pro
Overclock di fabbrica
Dissipatore e PCB di altissima qualità
Predisposta all'overclock
Supera la R9 280 in OC
Contro
Sistema di dissipazione migliorabile sul fronte rumorosità
