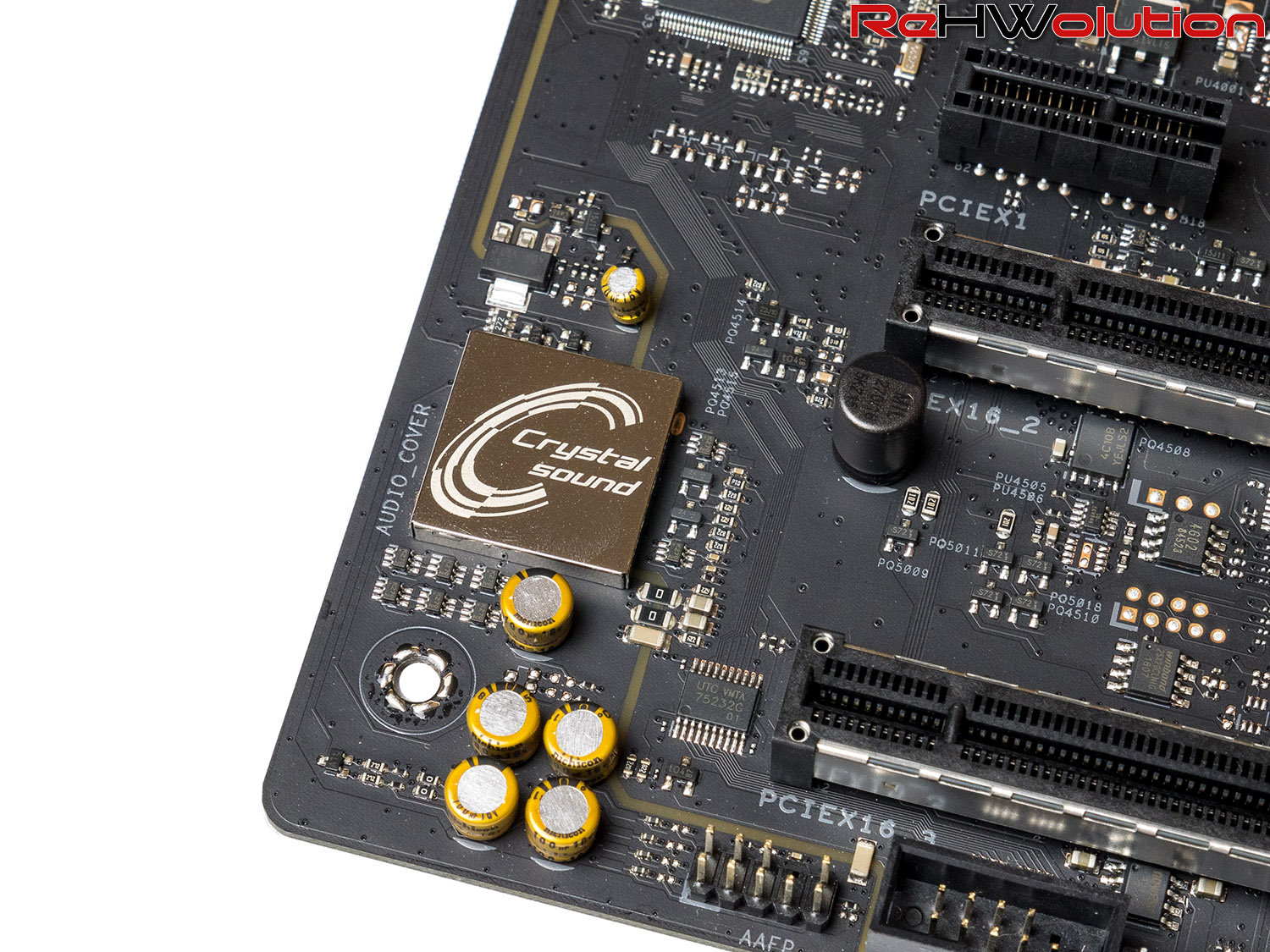

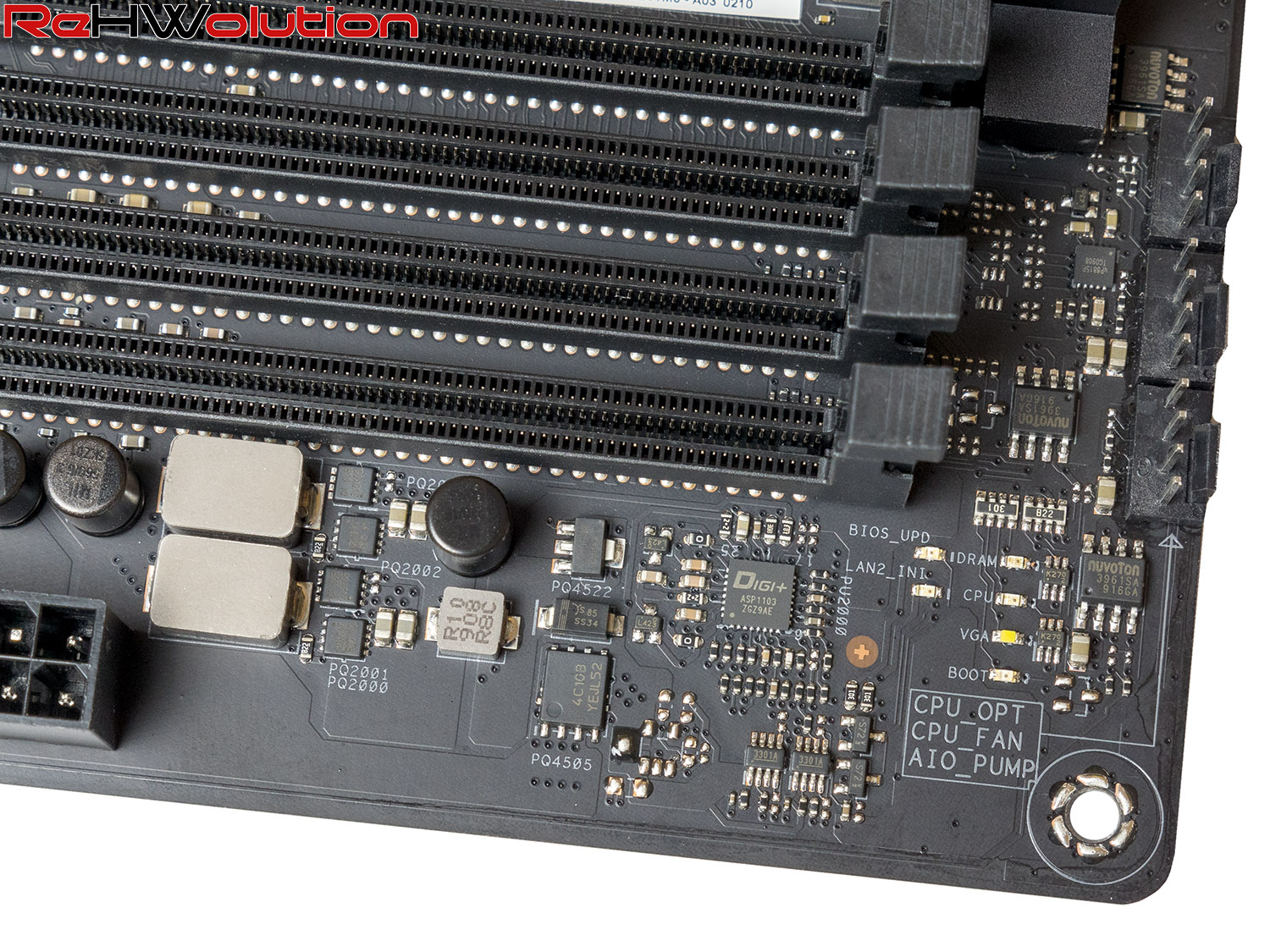

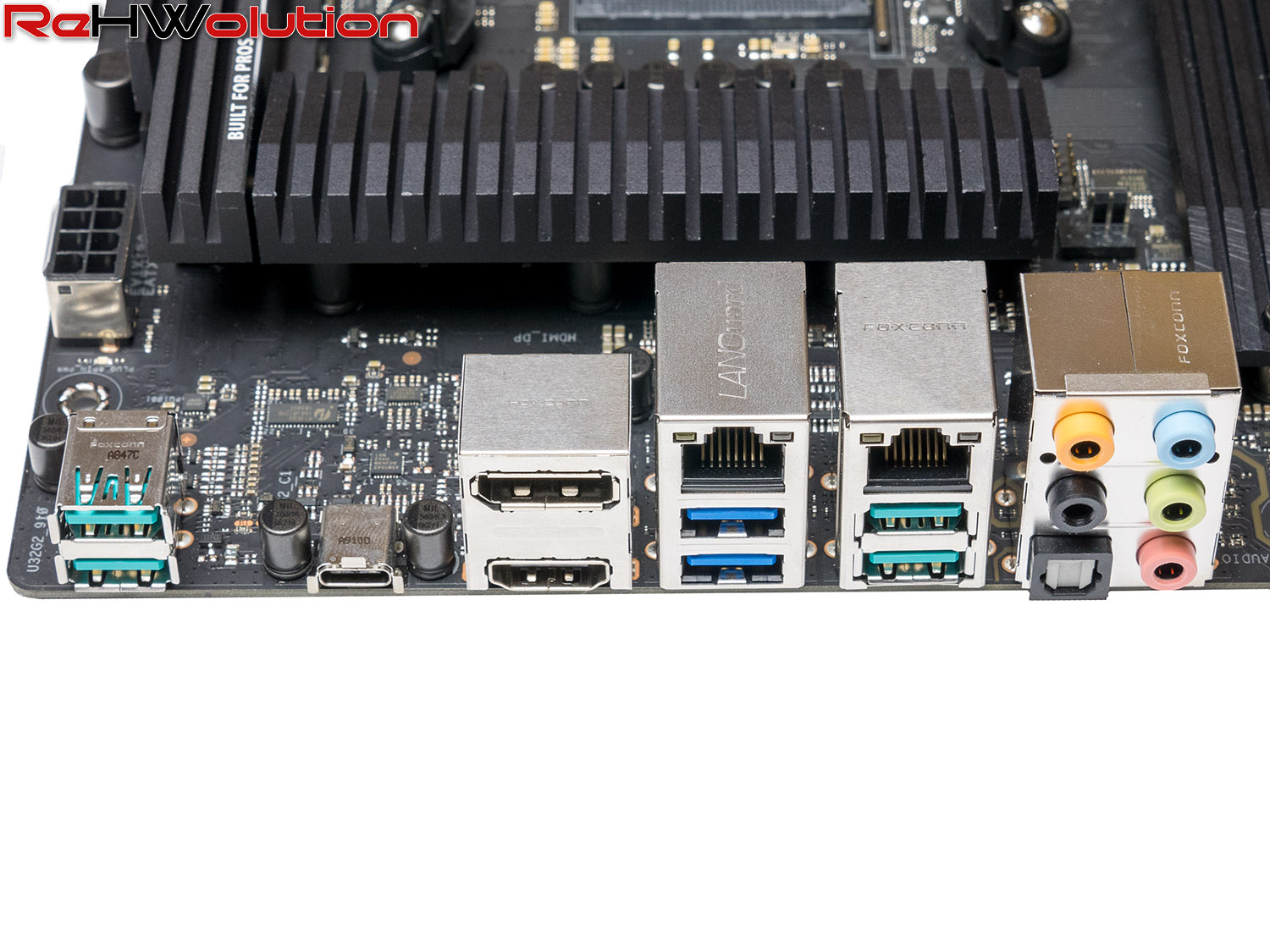

Ecco una serie di scatti della confezione, del bundle e della scheda madre:

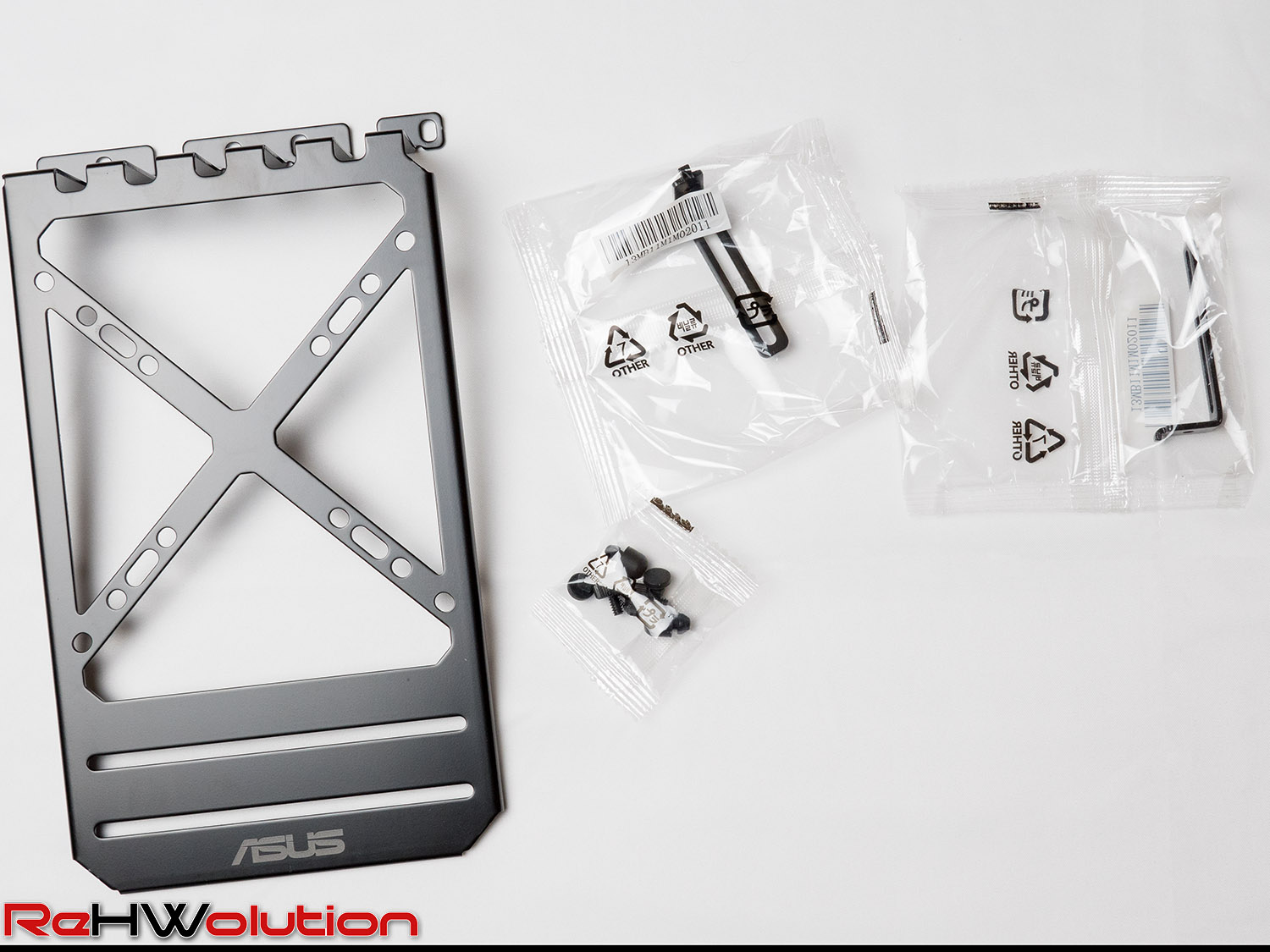

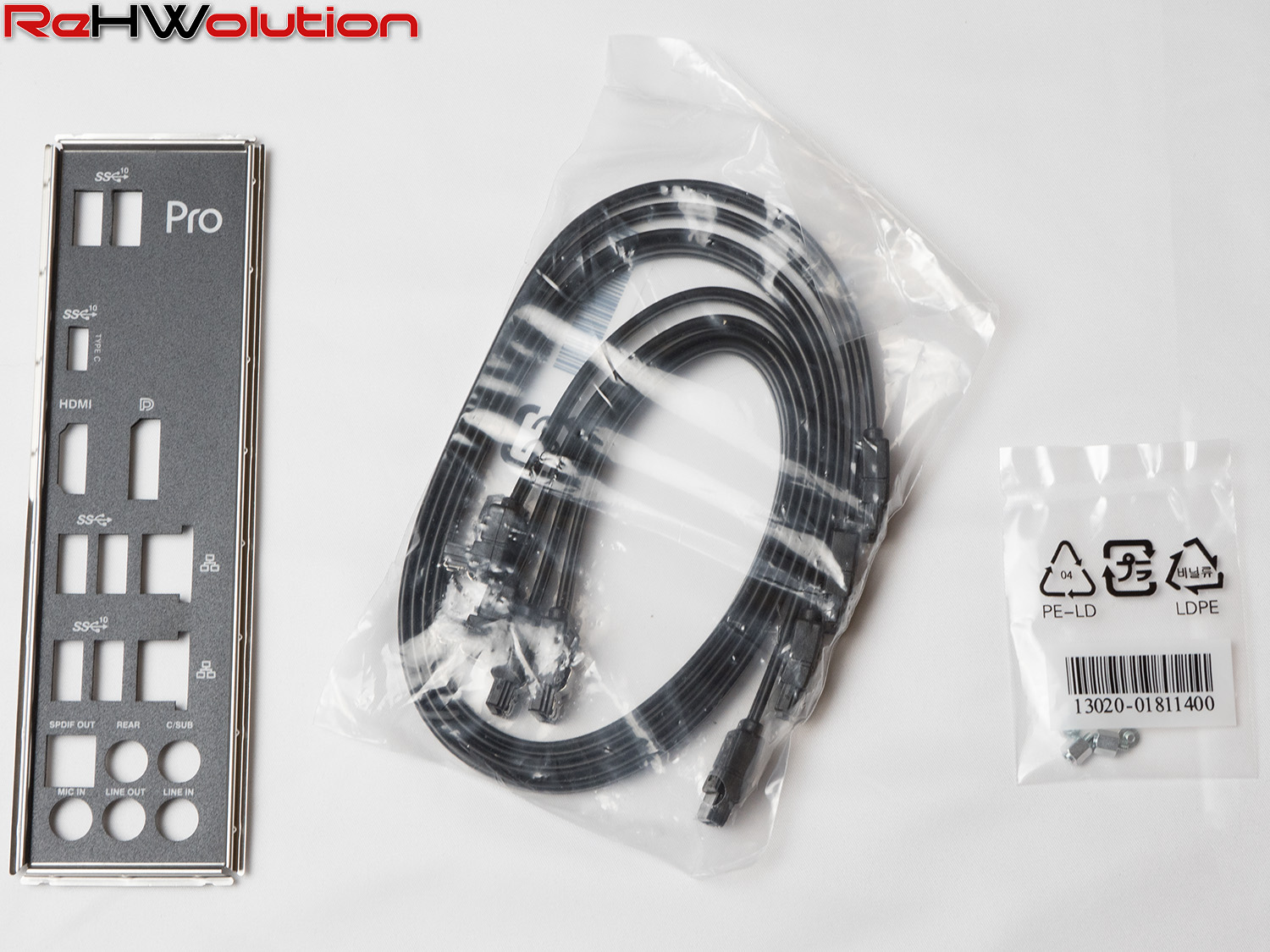

Il bundle consiste in:
- 4 cavi SATA 6 Gbps
- DVD driver
- Manuali di installazione e guida rapida
- Bracket di supporto per GPU
- Viteria per M.2

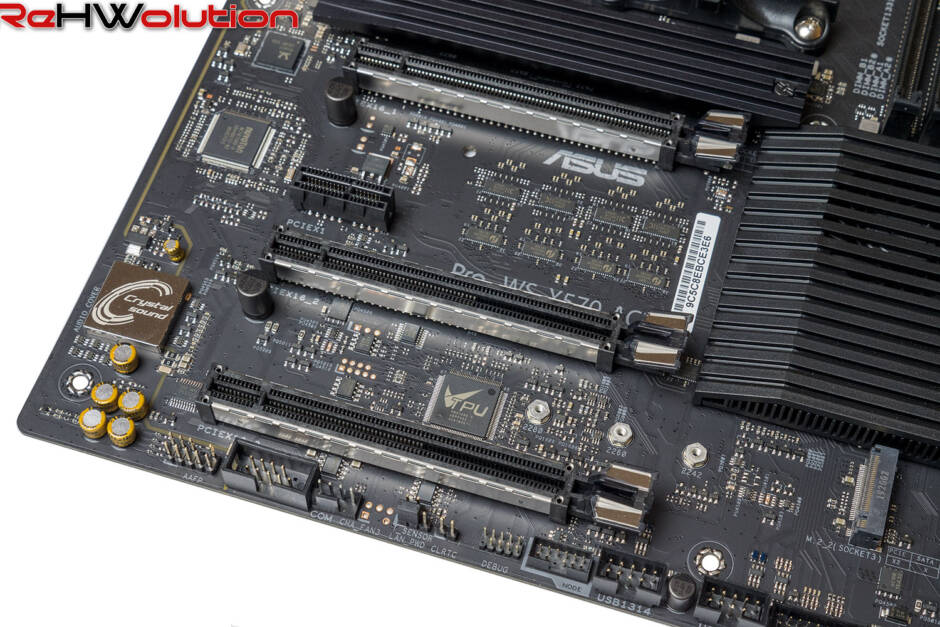

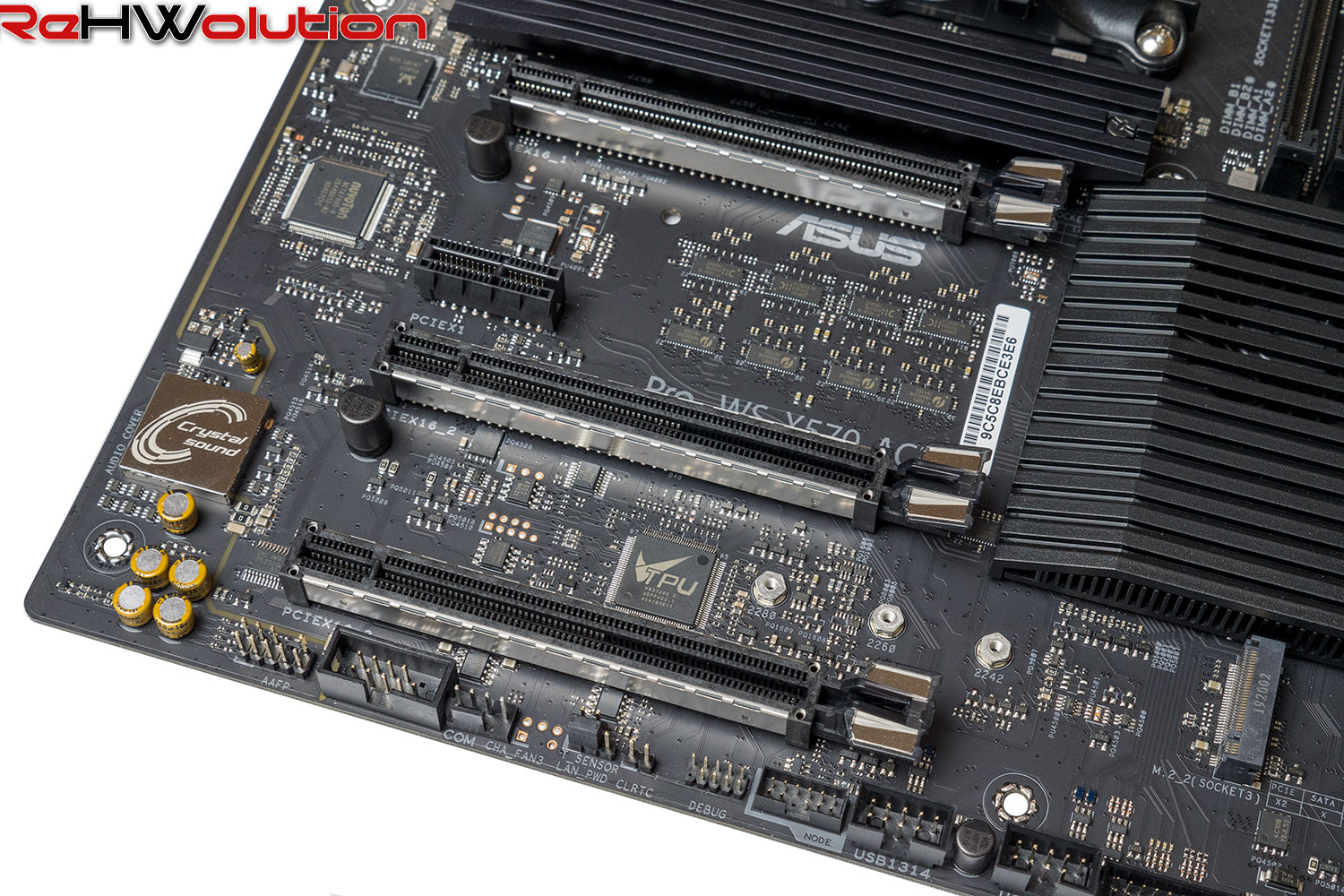

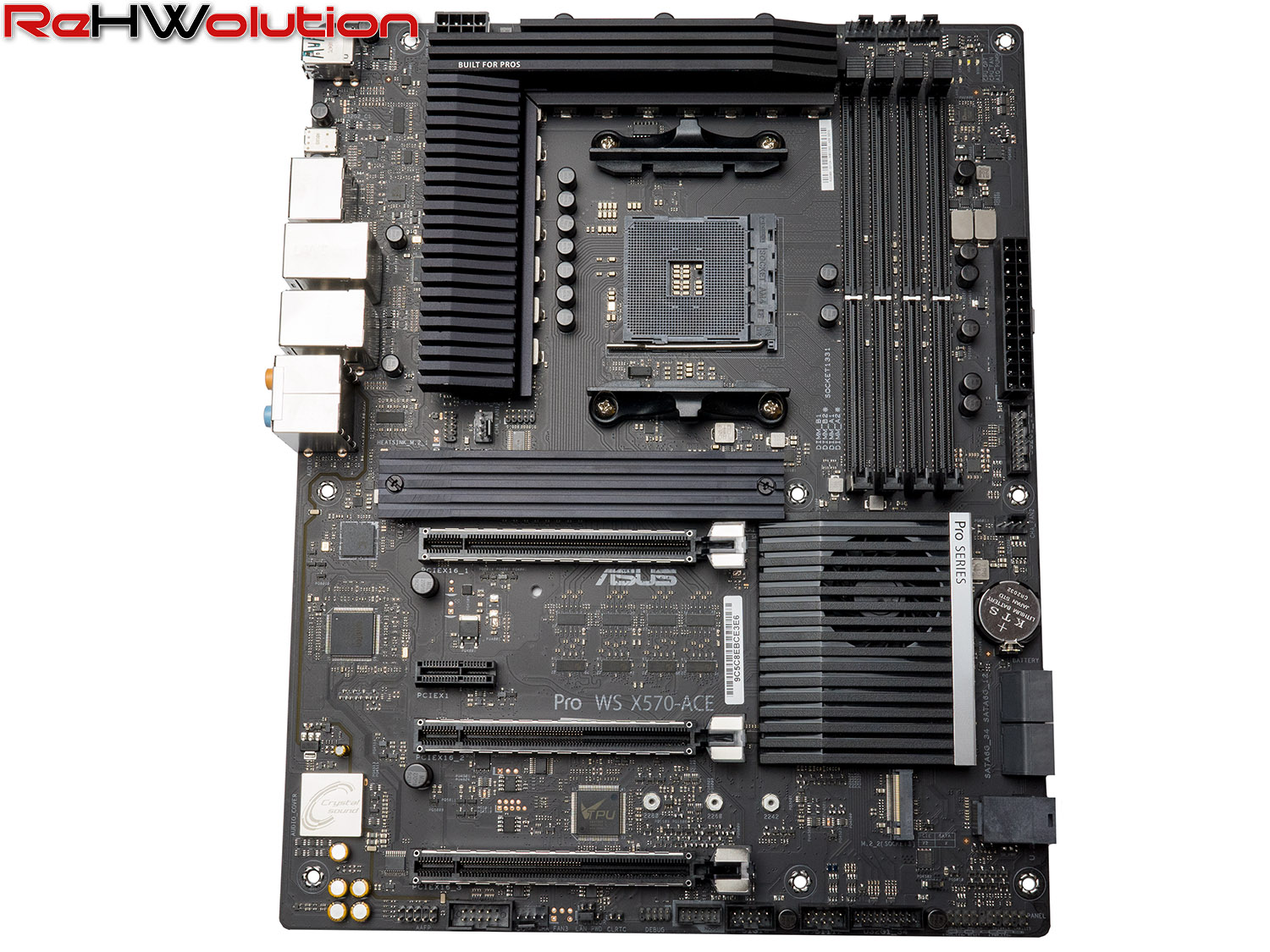

Il layout è ordinato e gli slot PCIe sono ben distanziati, con uno slot 16x meccanico ed elettrico, uno slot PCIe 1x meccanico ed elettrico e due ulteriori slot PCIe 16x meccanici e 8x elettrici. Avete capito bene! Il terzo slot sarà di tipo 8x elettrico, ma c’è un inganno: visto che è collegato direttamente al chipset X570, la sua banda effettiva sarà limitata a sole 4 linee.

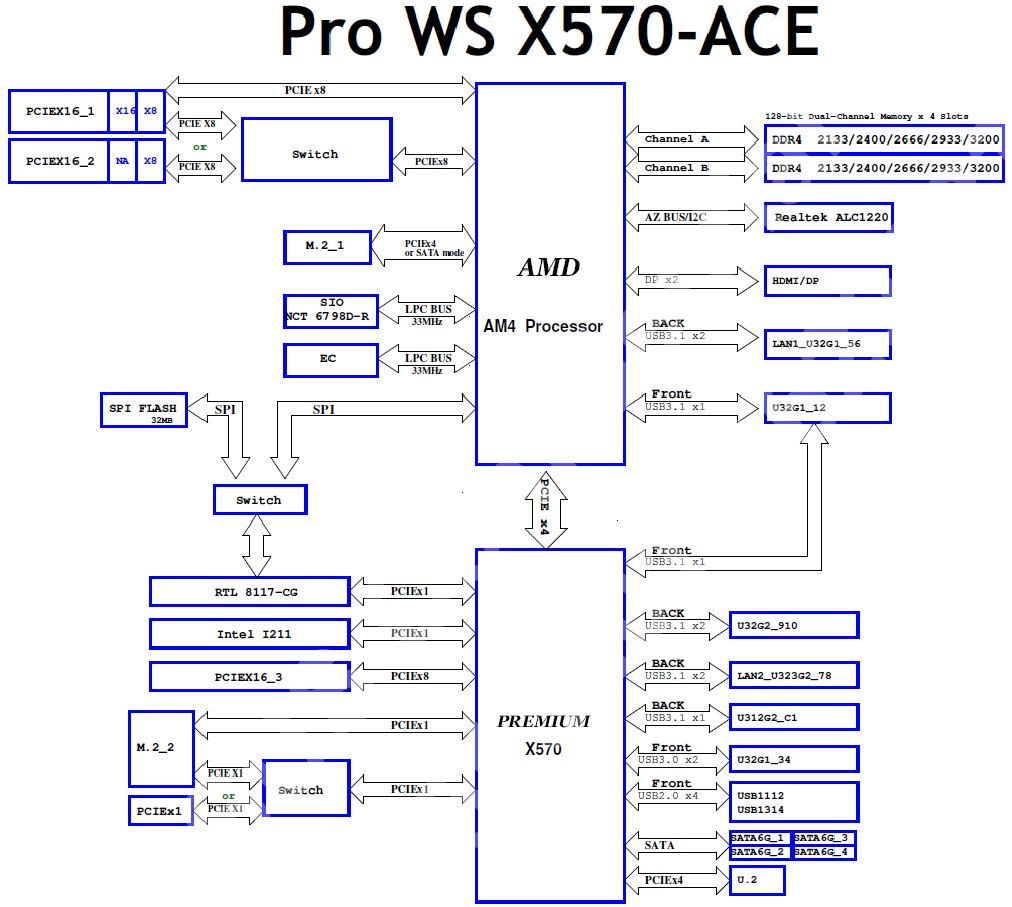

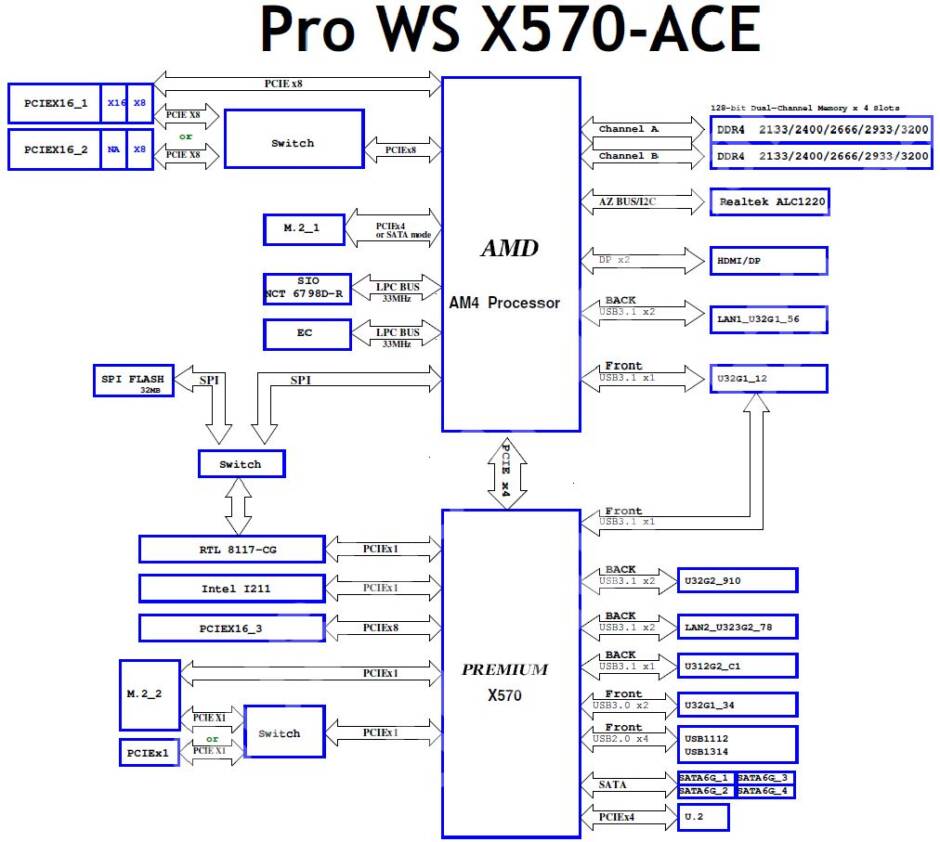

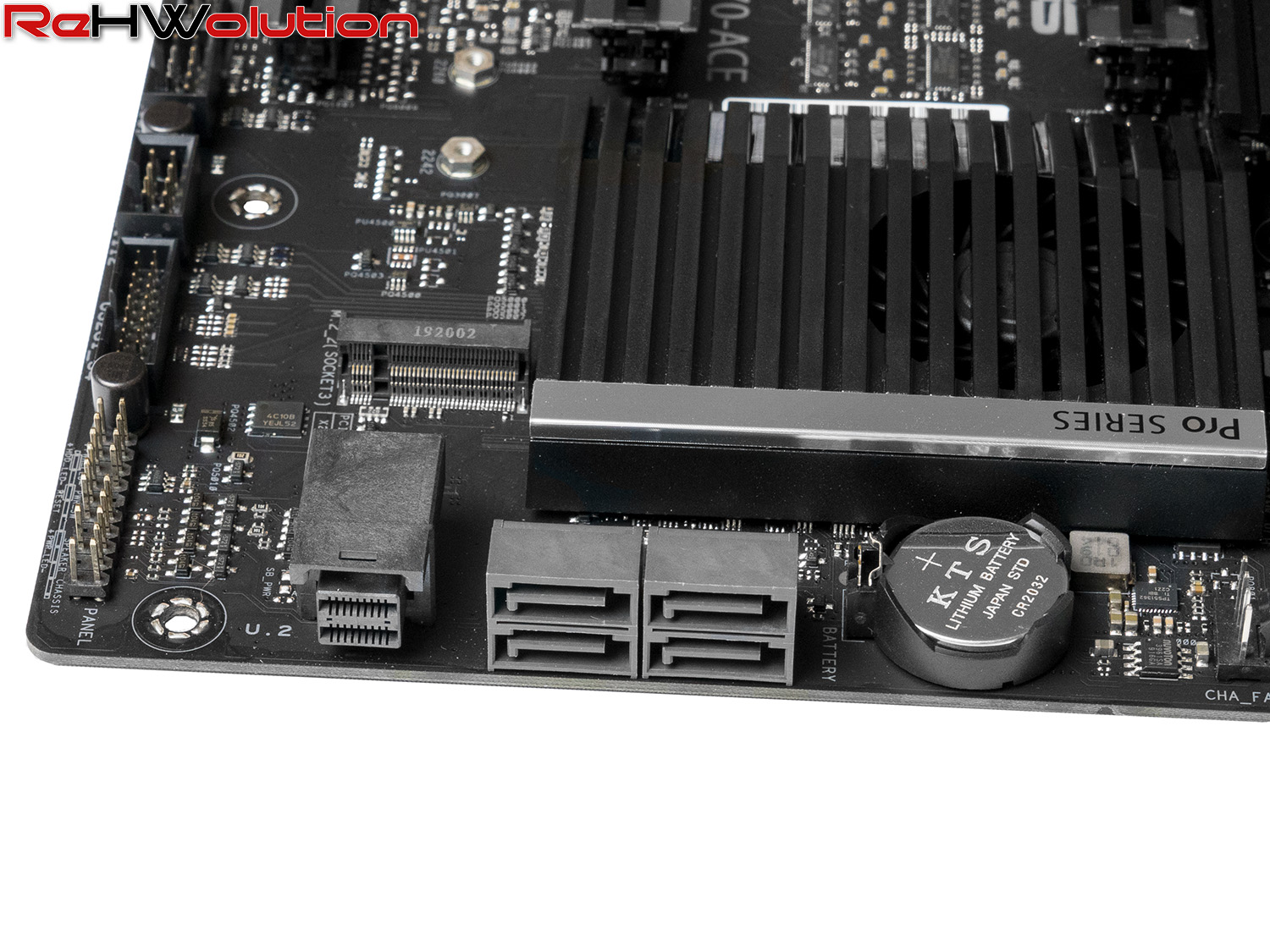

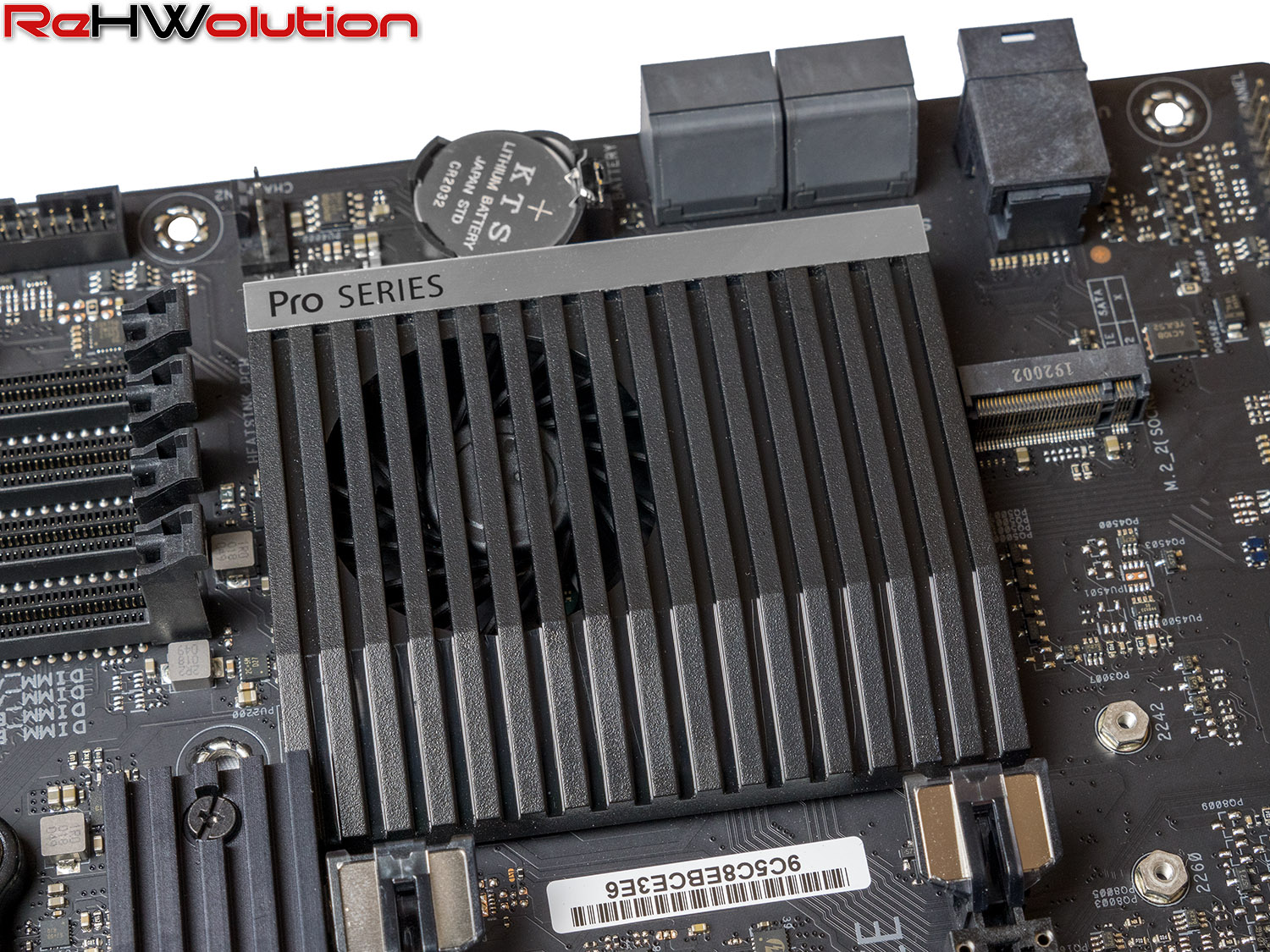

Il diagramma mostra chiaramente che lo slot M.2_2, lo slot U.2, le porte SATA, tutte le porte USB 3.2 da 10 Gbps, lo slot PCIe 1x, le due schede di rete e lo slot PCIEX16_3 sono collegati al chipset e pertanto condividono tutti una banda totale di 4 linee PCIe 4.0. Si tratta comunque di 8 GB/s, e dovreste riuscire a gestire molte periferiche contemporaneamente.
