GIGABYTE, che all’inizio era un piccolo laboratorio, è stata fondata nel 1986 da 4 giovani ingegneri appassionati e volentorosi nel migliorare gli standard esistenti. Ancora oggi gli stessi valori ed impegno sono presenti nelle produzioni della casa Taiwanese, e fin dalla nascita le innovazioni adottate hanno dettato legge tra tutti i brand a livello internazionale. È di soli pochi giorni fa l’introduzione della nuova generazione di CPU Intel, denominata Haswell.
Gigabyte non è restata a guardare, e ha proposto una completissima lineup di mainboard, annunciando inoltre un miglioramento alla sua tecnologia Ultra Durable 5, denominata appunto Ultra Durable 5 Plus:
PowIRstage: i MOSfets drivers e gli High/Low side MOSfets sono unificati nello stesso package, tramite l’utilizzo degli IR3550, che singolarmente riescono a gestire fino a 60A. L’aggiornamento Plus della tecnologia UD prevede fasi digitali per tutte le componenti richiedenti VRM, includendo quindi la gestione dell’alimentazione RAM senza passare da MOSfets analogici.
2x Copper PCB: all’interno della PCB è presente un quantitativo doppio di rame, consentendo temperature operative inferiori, maggiori stabilità di tensione e minori interferenze elettromagnetiche.
High Capacity Ferrite Chokes Core: gli induttori utilizzati hanno un nucleo in ferrite e supportano singolarmente correnti fino a 60A, presentando l’accoppiata perfetta insieme agli IR3550. Con l’aggiornamento Plus, i condensatori vengono sostituiti da DBS Caps, con un lifespan di ben diecimila ore.
Glass Fabric PCB: la PCB è in fibra di vetro, per una maggiore protezione contro l’umidità.
Lower ESR Capacitors and Lower RDS(on) MOSfets: i condensatori a stato solido e i MOSfets utilizzati presentano caratteristiche vicinissime ai condensatori e ai MOSfets ideali, consentendo resistenze bassissime e maggiori stabilità di tensione e corrente. Tale supporto, con la Ultra Durable 5 Plus technology, viene esteso anche all’alimentazione delle RAM.
La lineup di GIGABYTE è davvero composta da tantissimi modelli, che via via recensiremo sulle nostre pagine. Dopo aver recensito il modello “da battaglia” della linea OC (parliamo della Gigabyte Z87X-OC), diamo oggi un’occhiata al modello da guerra, fatto per distruggere i records grazie al supporto a sistemi multi-scheda video a piena velocità. Stiamo parlando, ovviamente, della Gigabyte Z87X-OC Force, che occuperà il posto di scheda madre della nostra piattaforma di test fino alla prossima piattaforma Intel.

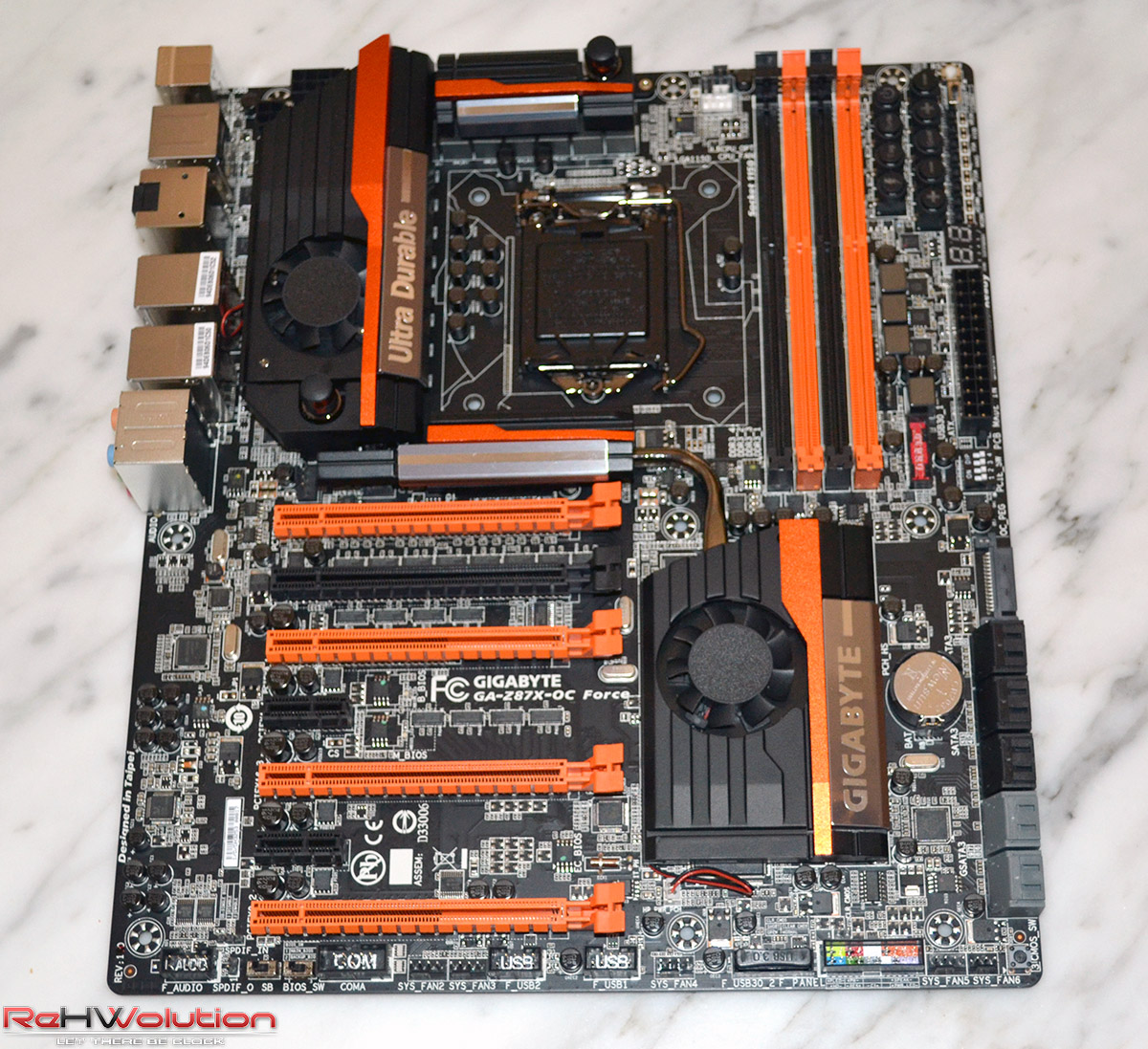

Gigabyte Z87X-OC Force.
Proseguite alla prossima pagina per l’analisi completa!
Gigabyte Z87X-OC Force: specifiche tecniche–>Di seguito, la tabella delle specifiche tecniche della scheda madre, ulteriori informazioni sono consultabili in versione integrale sul sito ufficiale del produttore (Gigabyte):

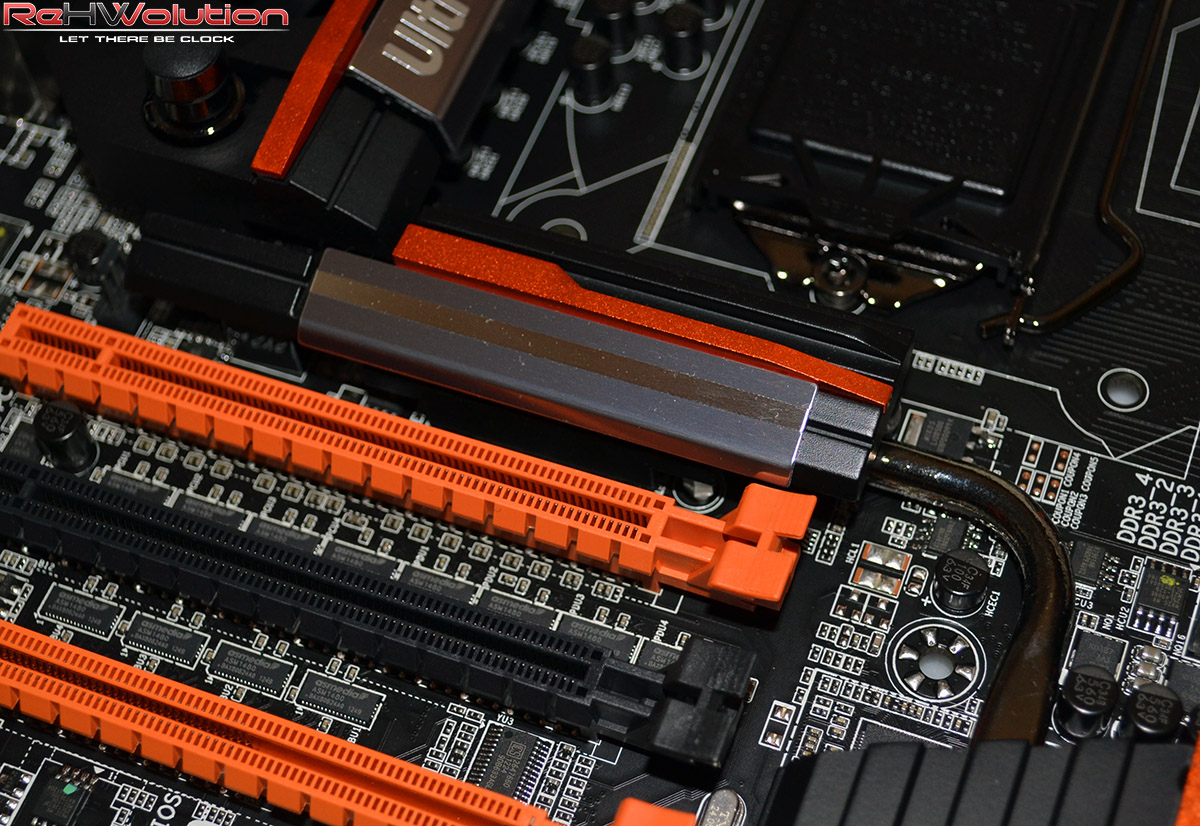

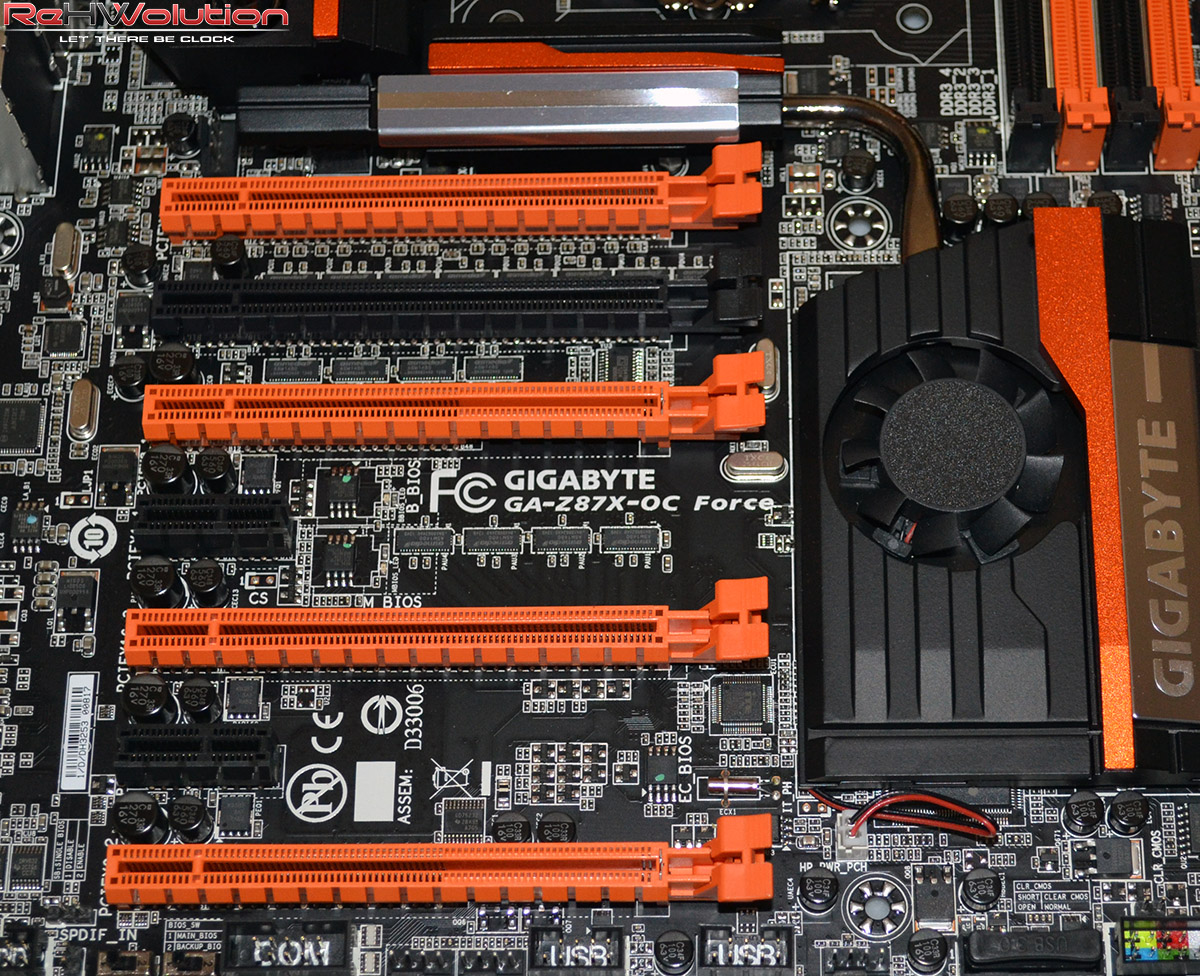

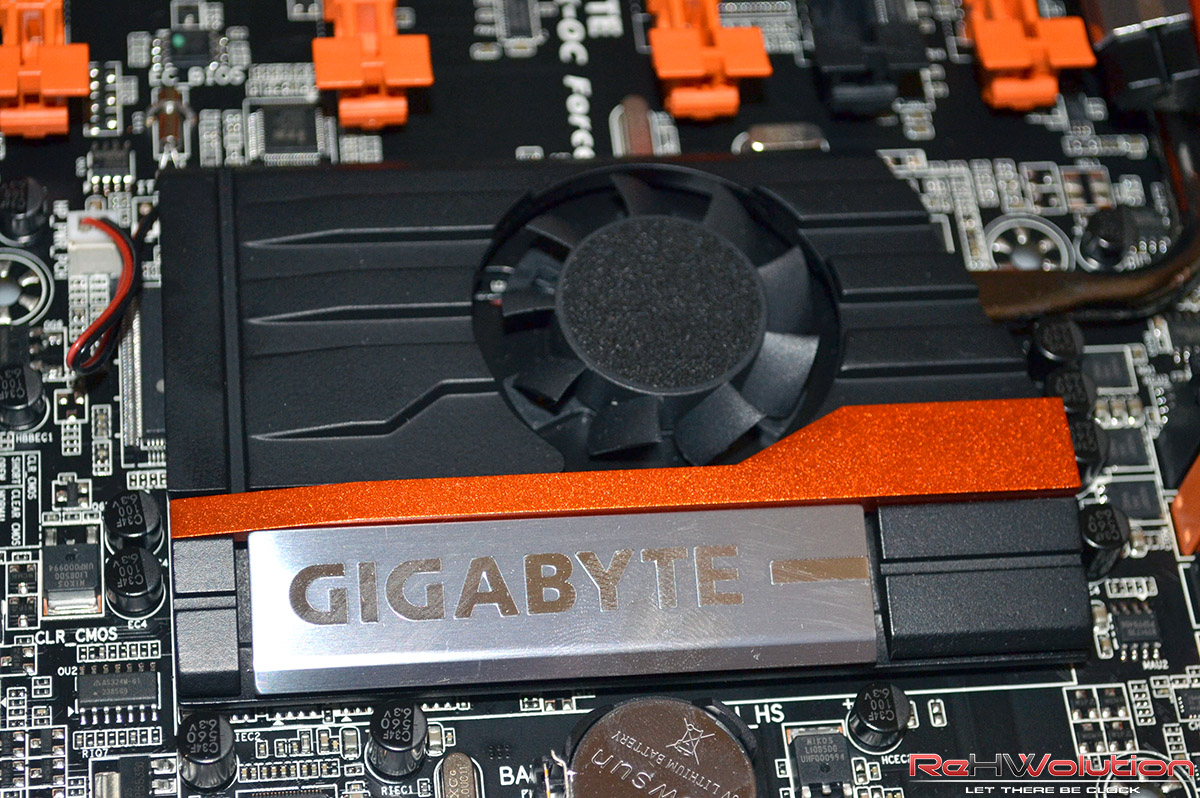

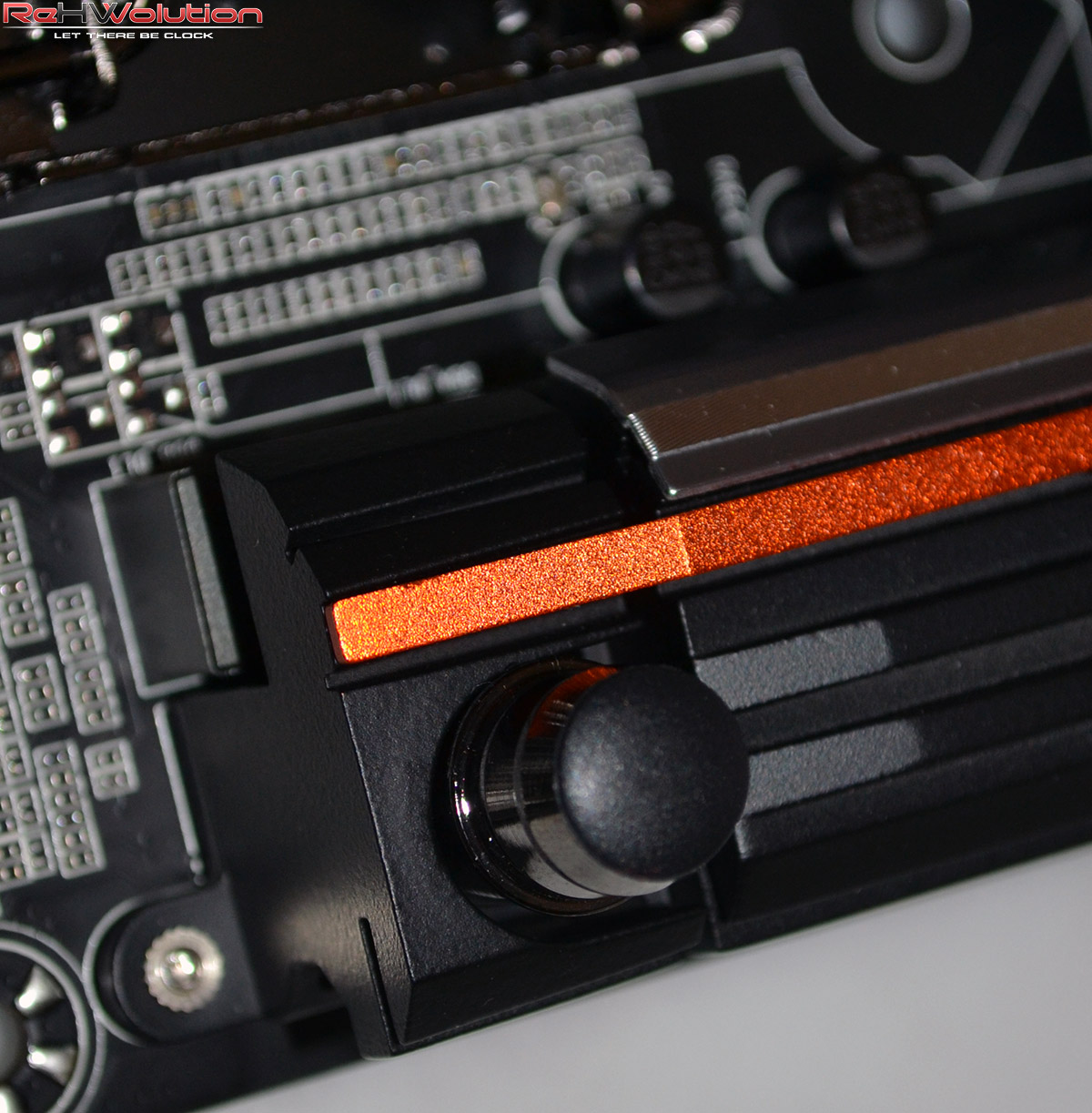

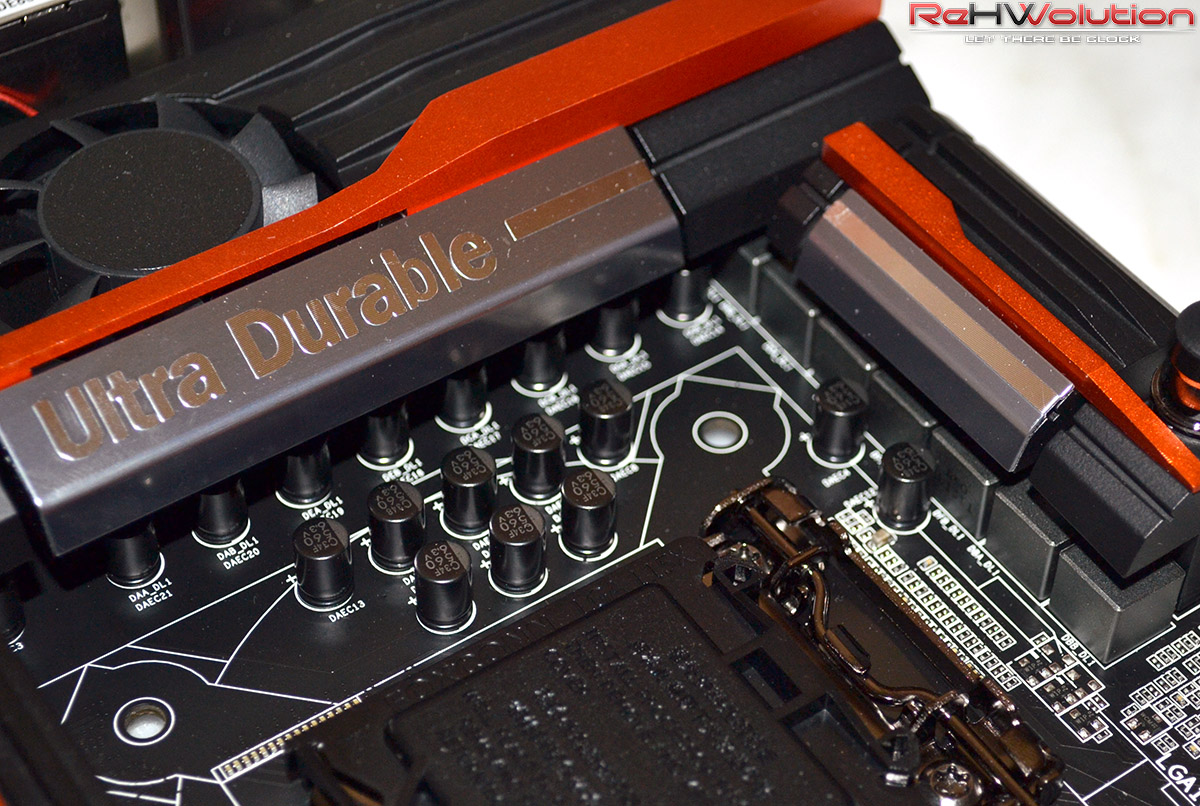

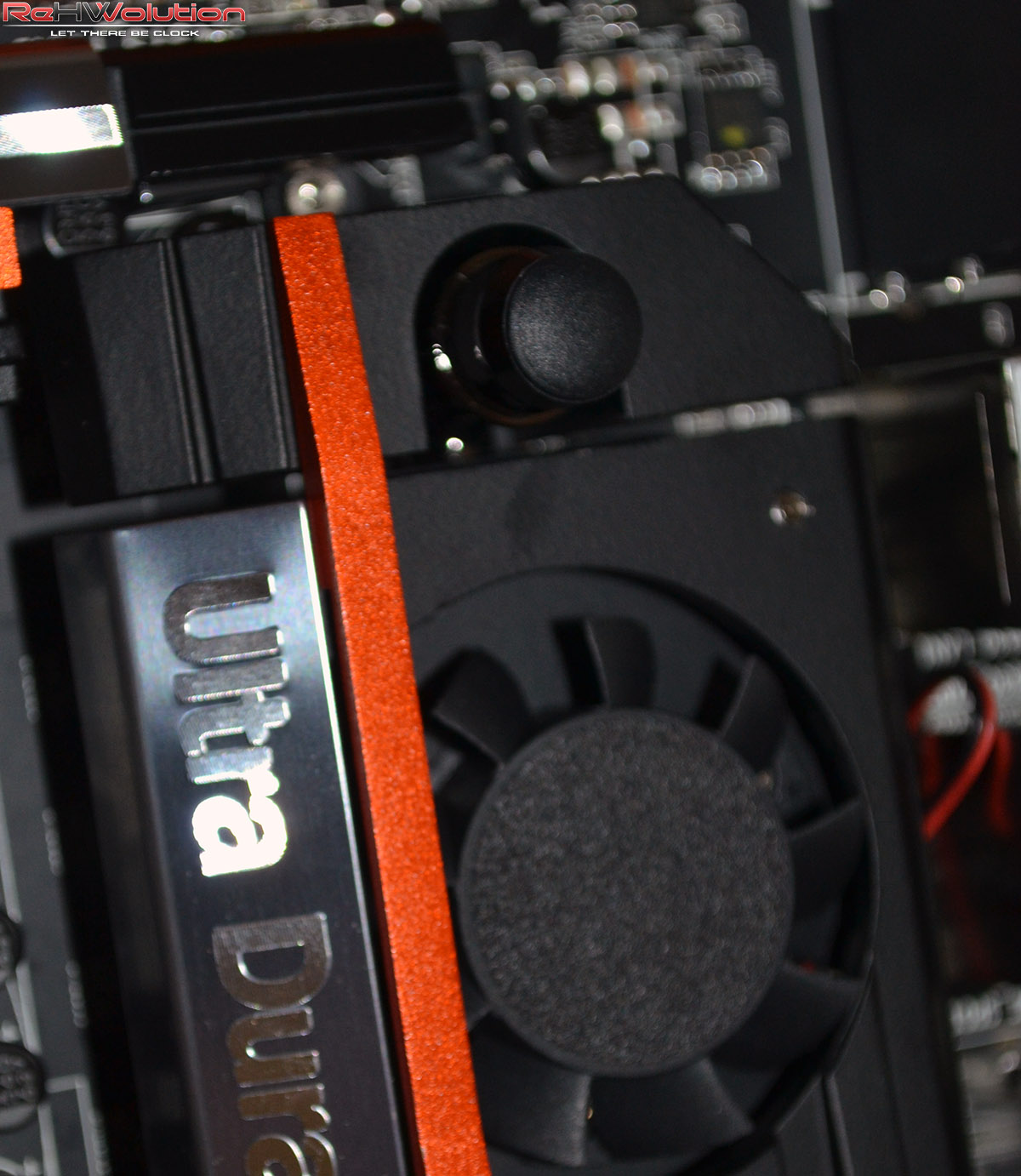

La scheda madre oggi in analisi presenta diverse soluzioni interessanti, tra cui spicca un sistema ibrido di raffreddamento delle fasi, con un voluminoso dissipatore attraversato da heatpipes nella sezione delle fasi ed una ventola da 40 mm ad aiutare lo smaltimento del calore. Anche sul blocco PCH è presente una ventola da 40 mm, che serve a tenere le temperature di esso sotto controllo; il blocco in alluminio è collegato ad un dissipatore situato al centro della scheda madre tramite una heatpipe in rame, aiutando a raffreddare anche il bridge PLX8747, che si occupa di dividere le 16 linee PCI-E 3.0 e “splittarle” in 4 slot PCI-E 16x meccanici e 8x elettrici, consentendo una velocità di connessione maggiore nel caso in cui si installino 2, 3 o 4 schede video rispetto alla Z87X-OC liscia, che consente velocità pari a 8x (3.0), 4x (3.0), 4x (3.0) e 4x (2.0), bloccando inoltre la possibilità di utilizzare il controller Marvell integrato.

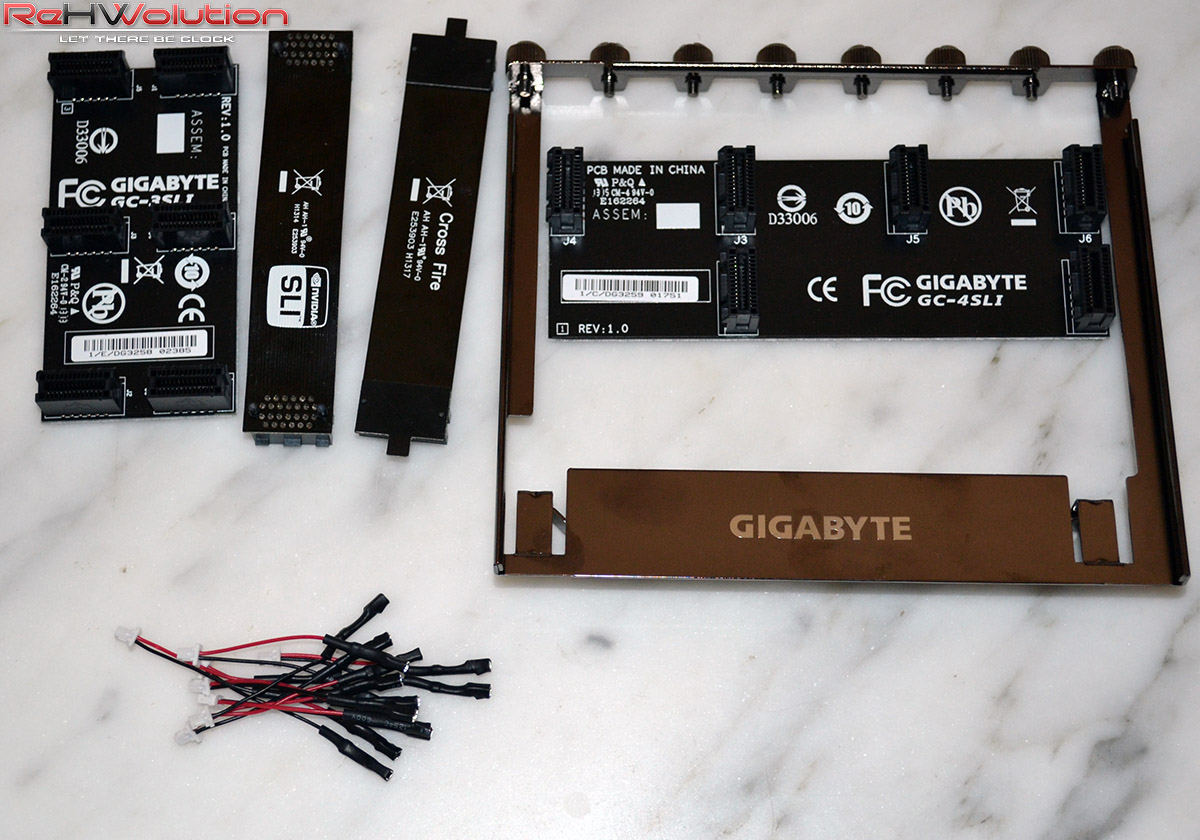

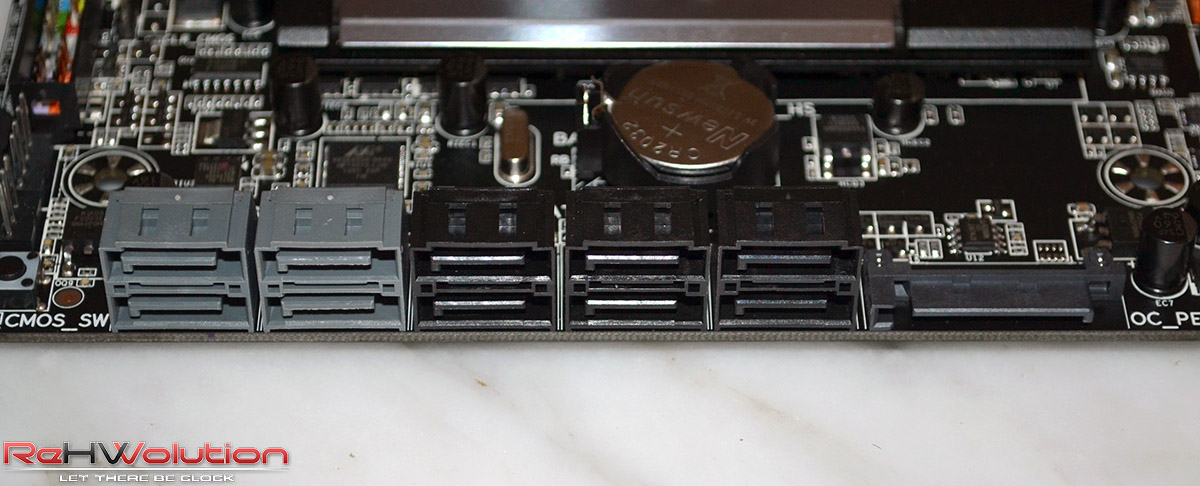

Questa scheda è dotata di doppio controller Intel Ethernet, con supporto al teaming (per bilanciare il carico di lavoro sui due controller e sulle due porte RJ45), oltre a disporre di una scheda PCI-E 1x con protocolli di connessione Wi-Fi 802.11 b/g/n e Bluetooth 4.0. Sono presenti 10 porte SATA III (6 controllate dal controller Intel e 4 dal controller Marvel 88SE920) con supporto a RAID 0, 1, 5 e 10 per le prime 6 e RAID 0, 1 e 10 per le ultime 4. Completano la dotazione tutta una serie di bridges per sistemi multi-GPU NVIDIA e CrossFireX, con bridge a 2, 3 e 4 vie per sistemi NVIDIA.

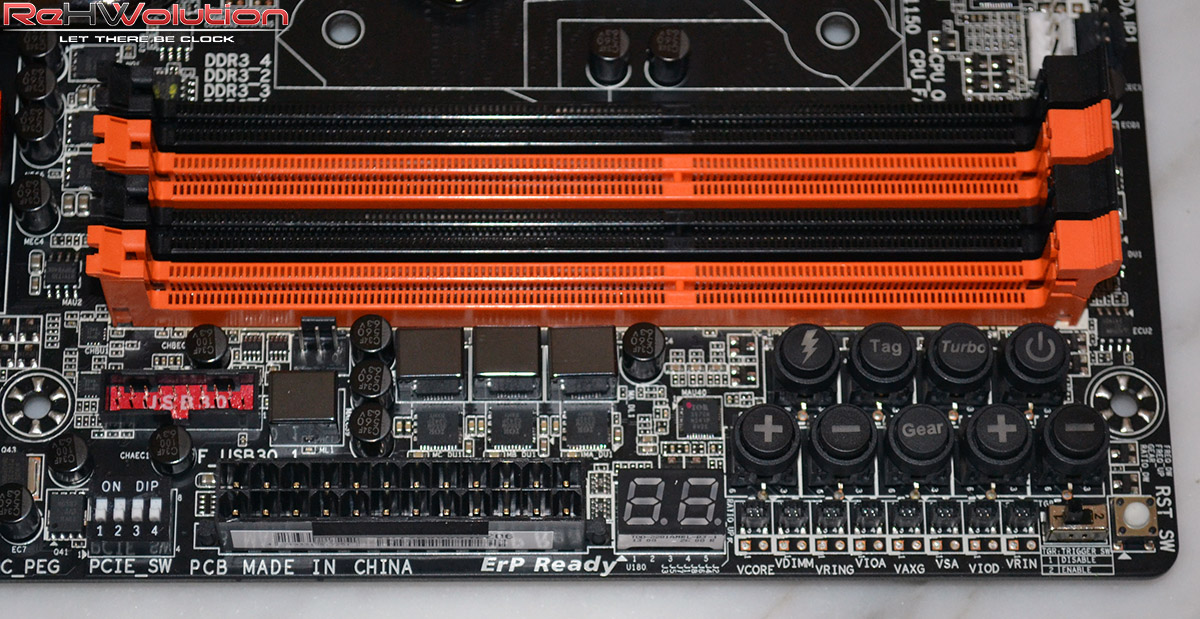

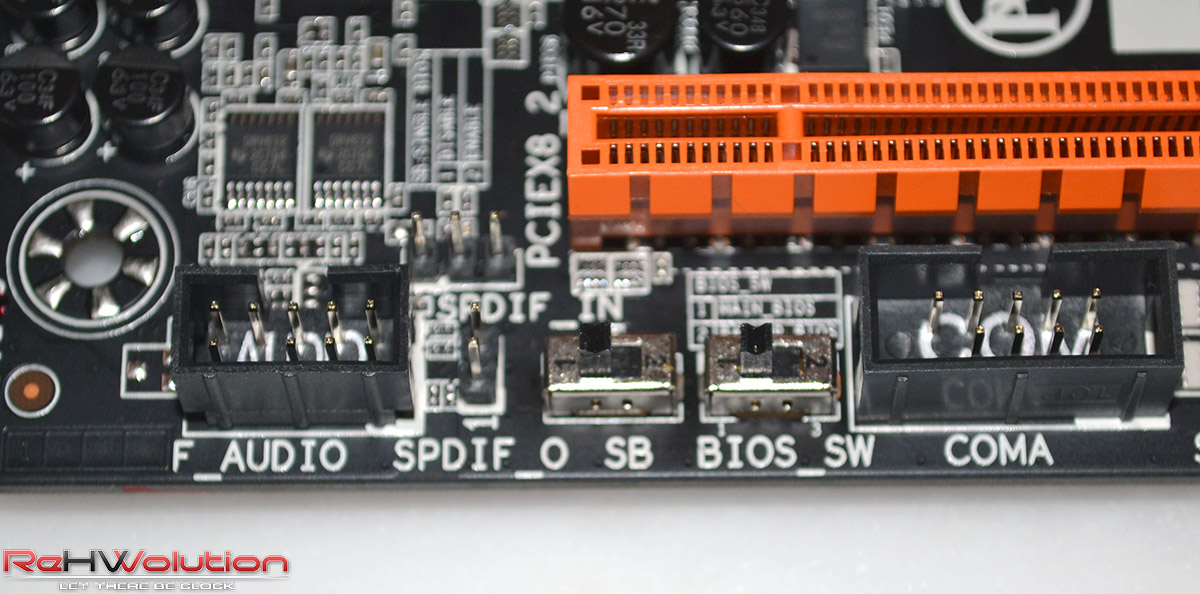

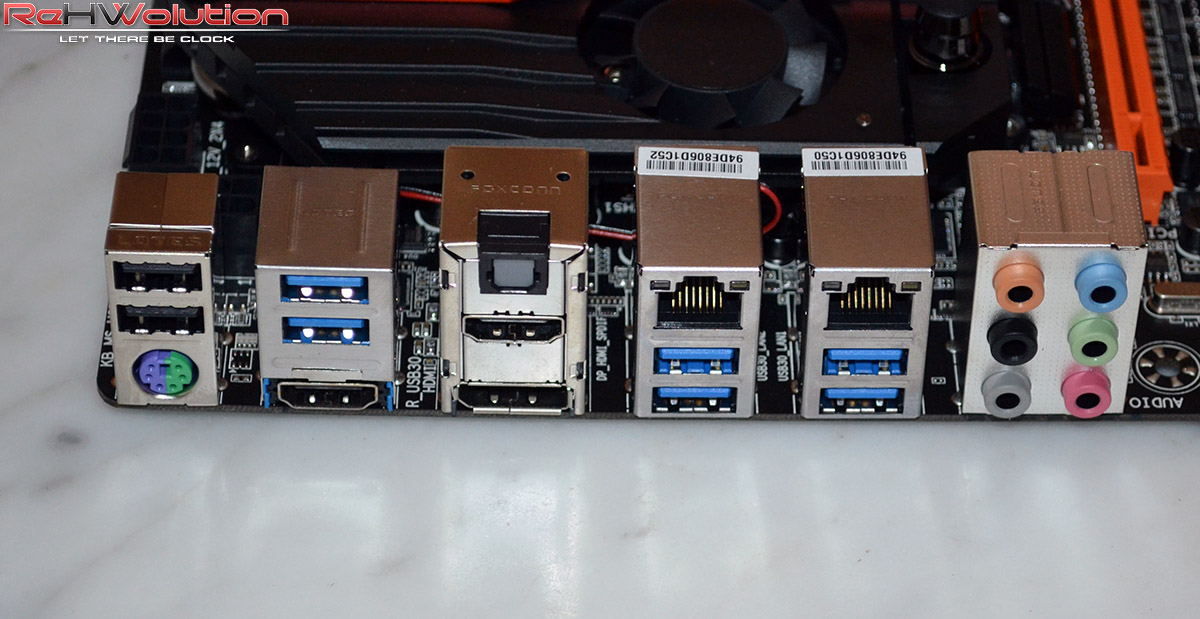

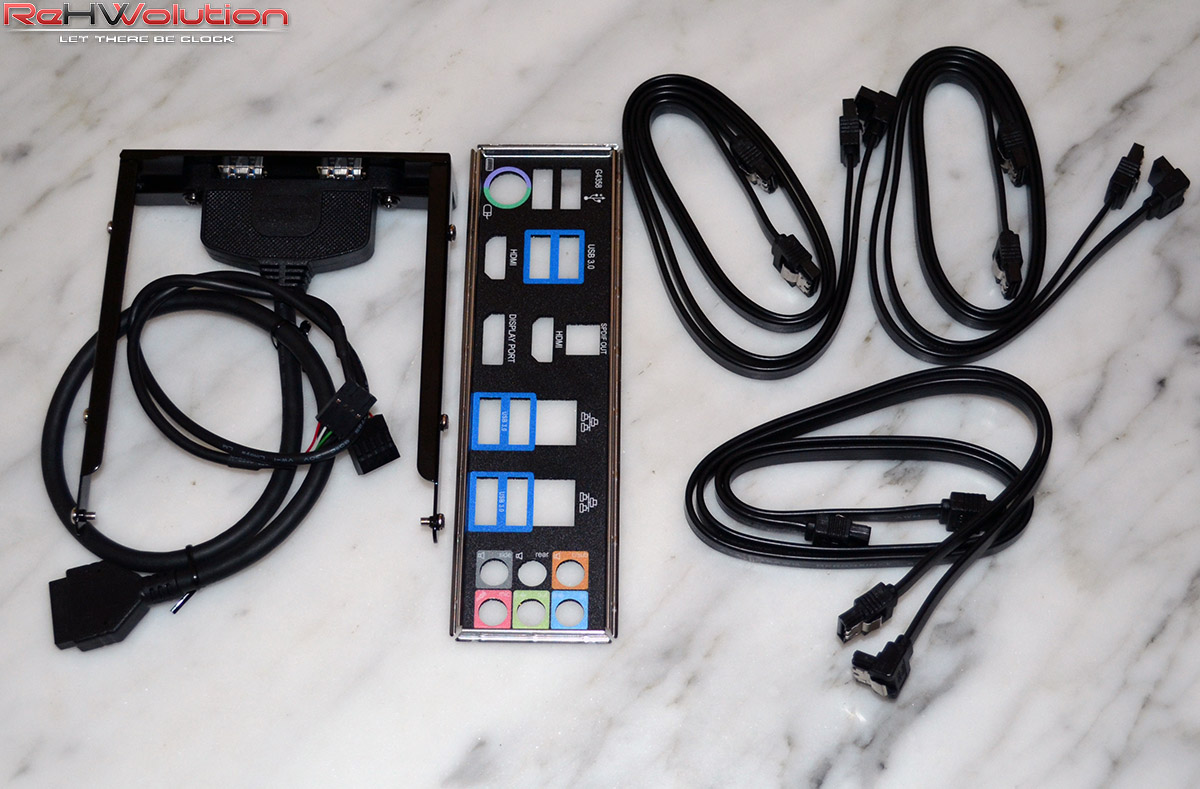

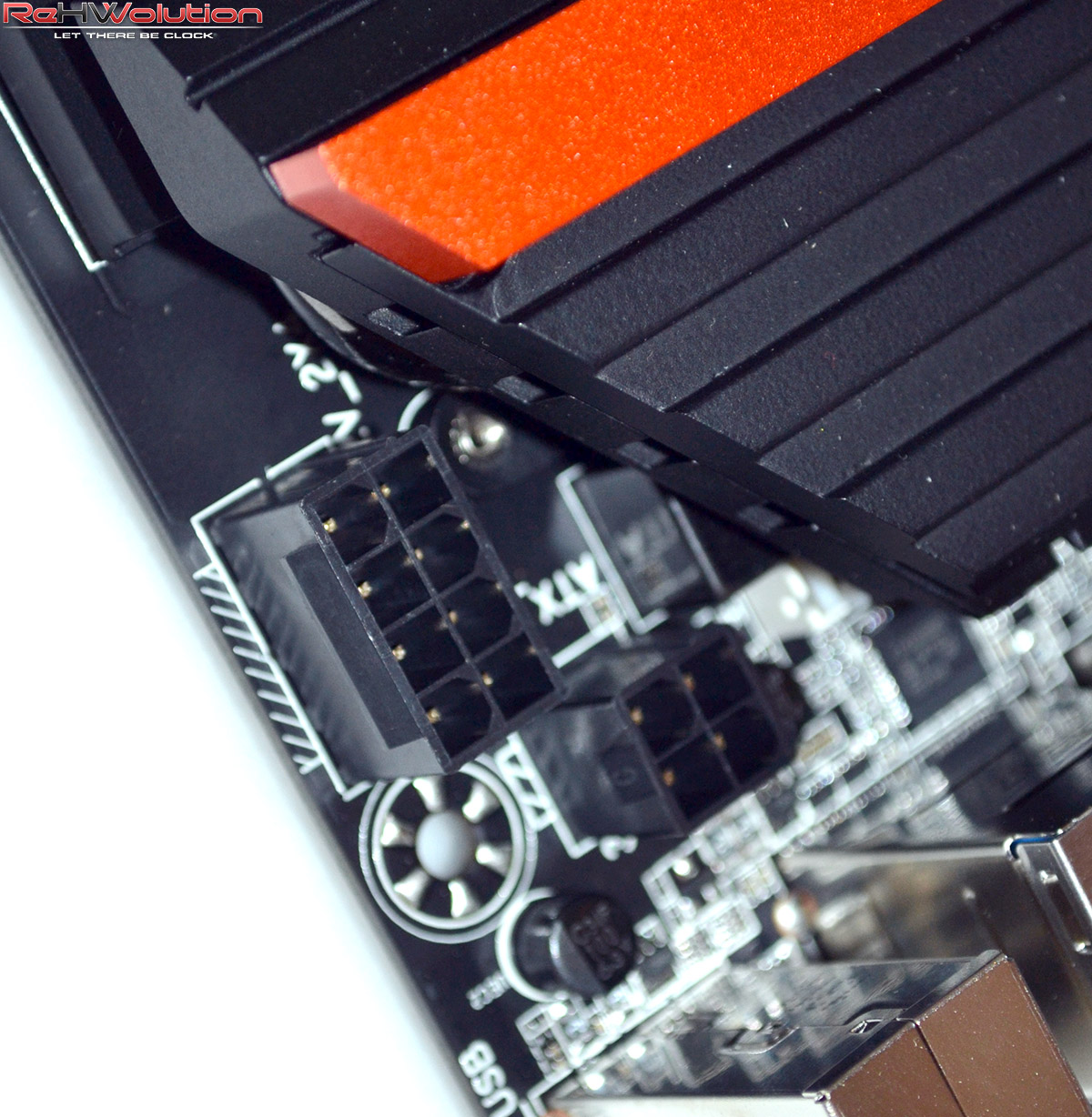

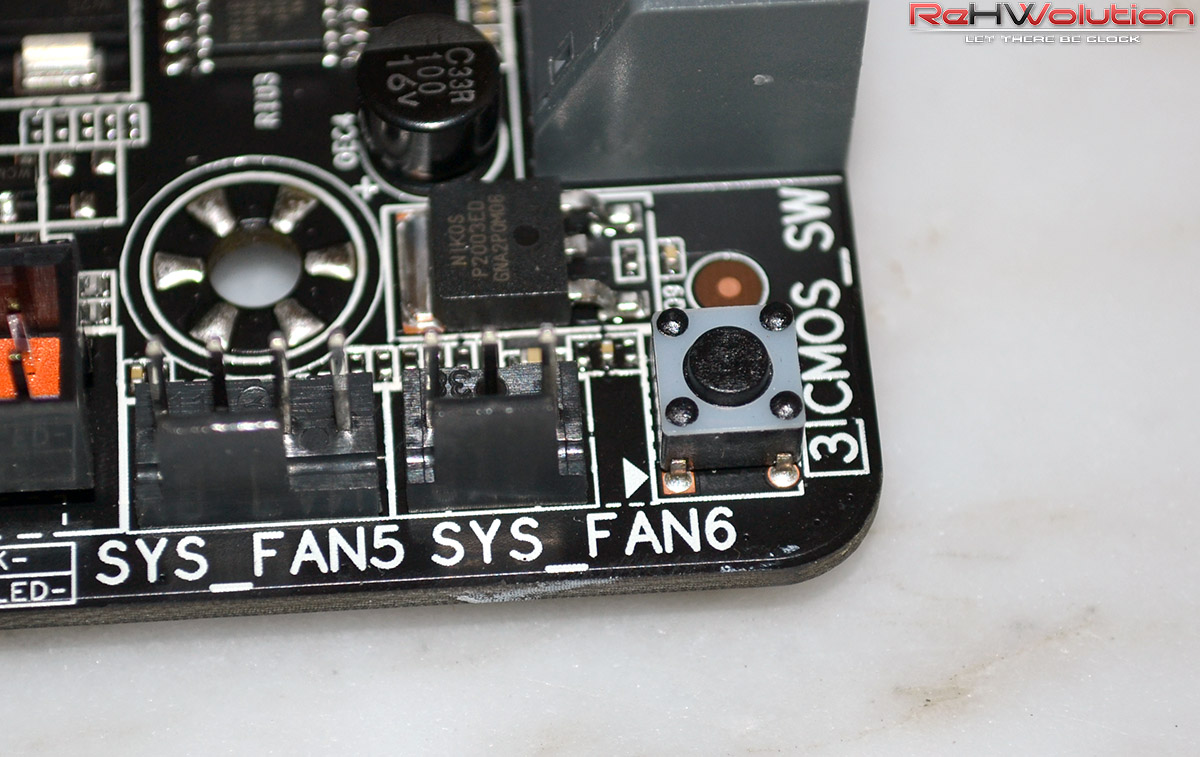

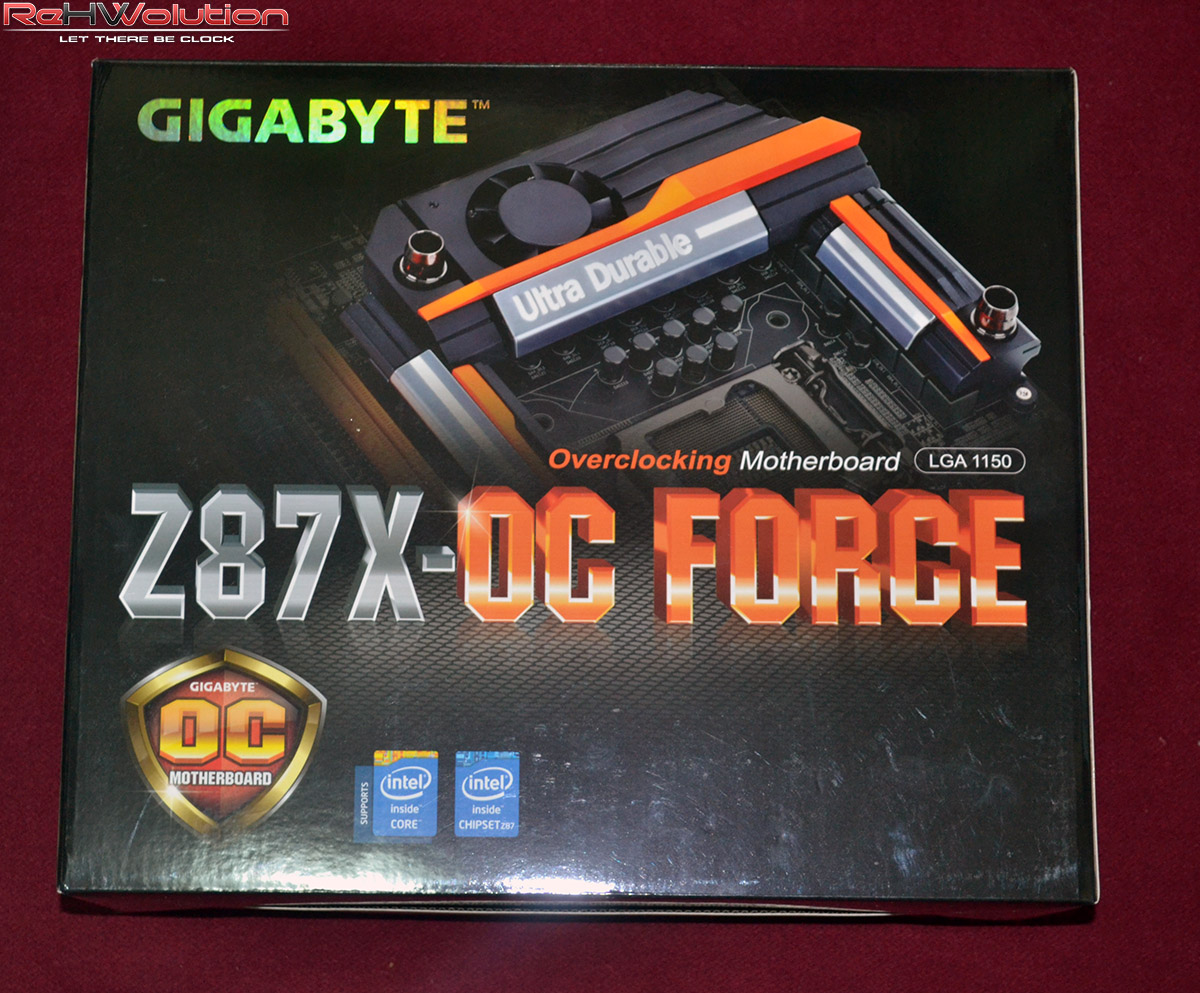

Galleria fotografica: Gigabyte Z87X-OC Force–>Di seguito, una galleria di immagini della Mainboard:

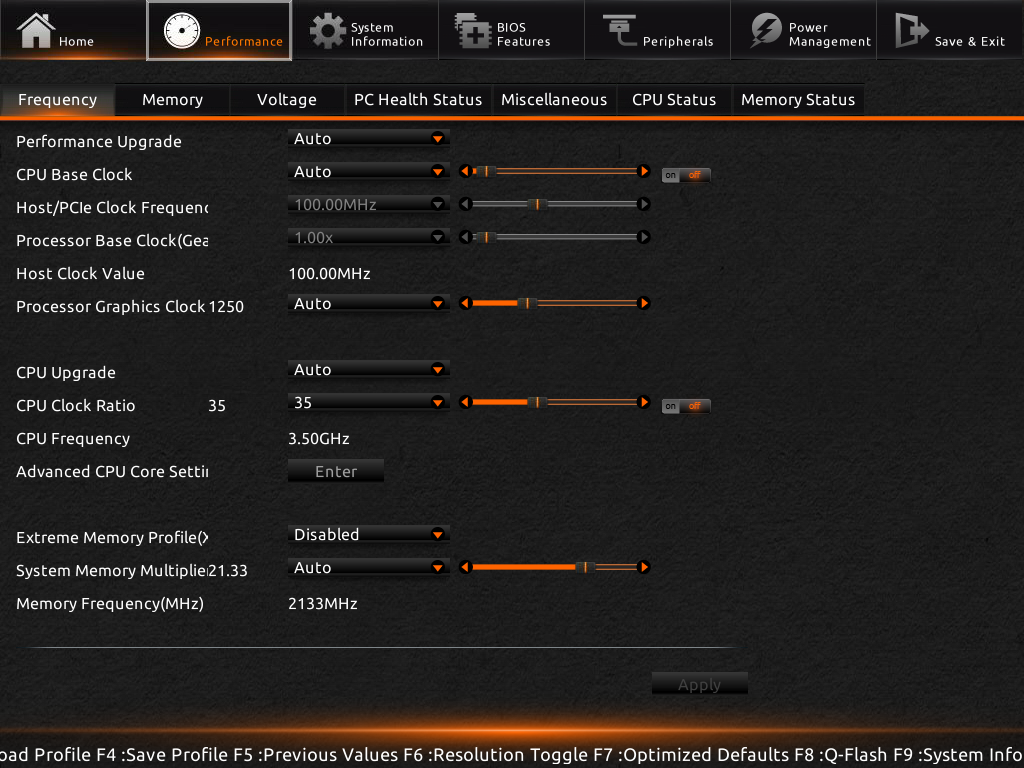

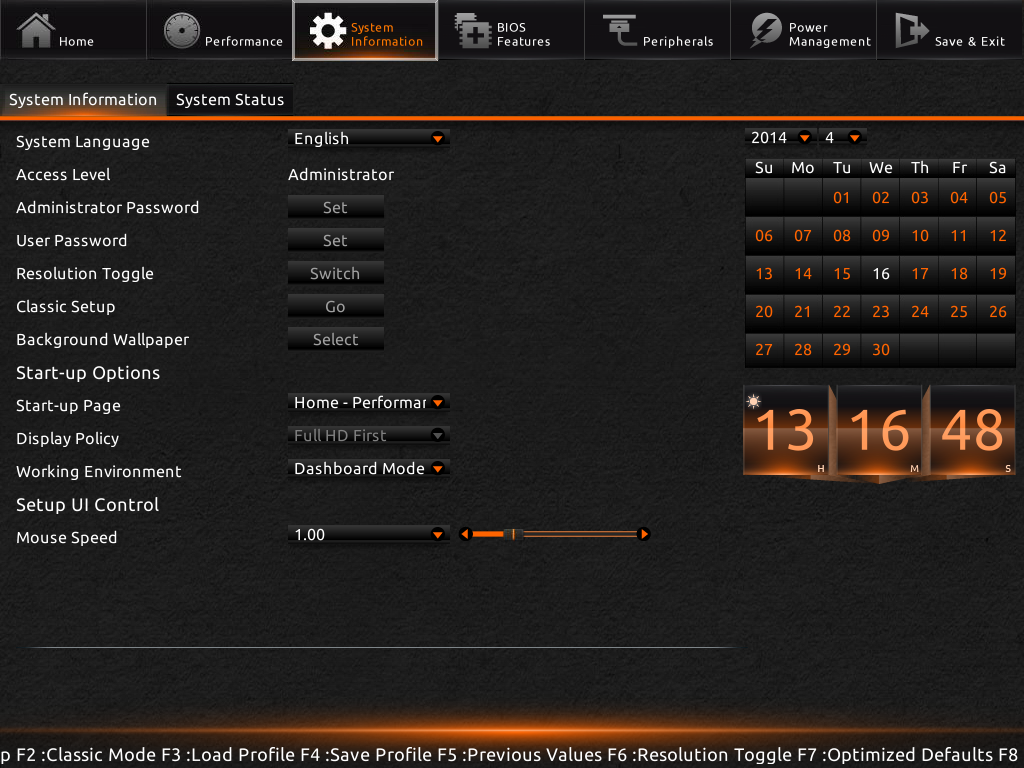

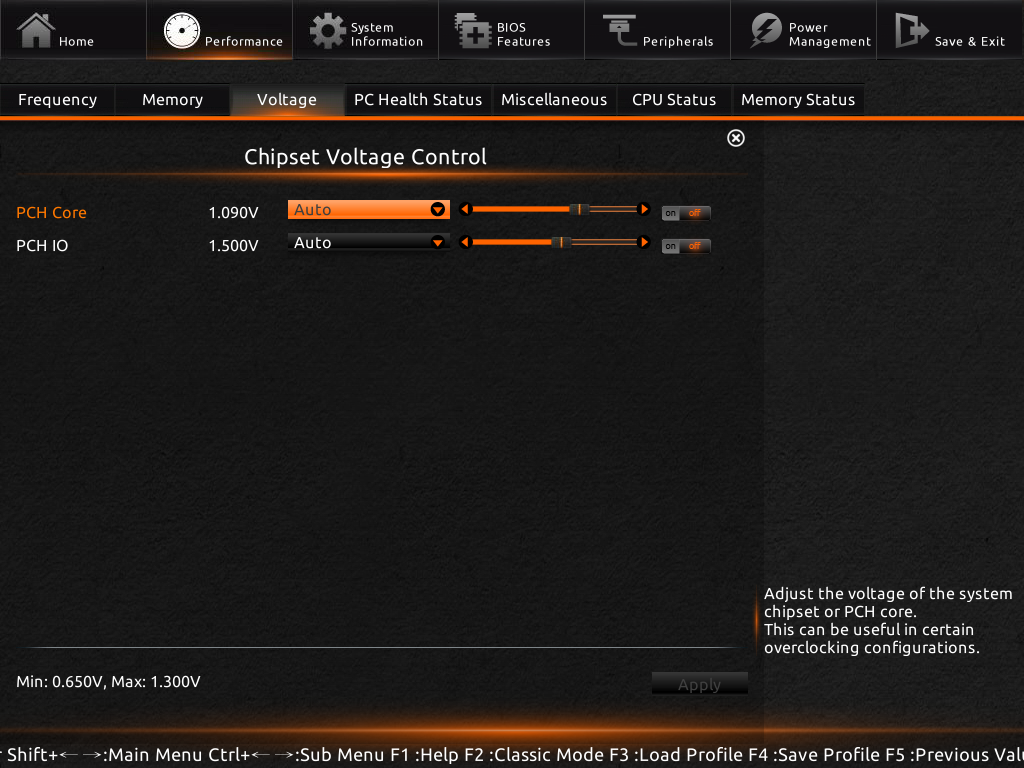

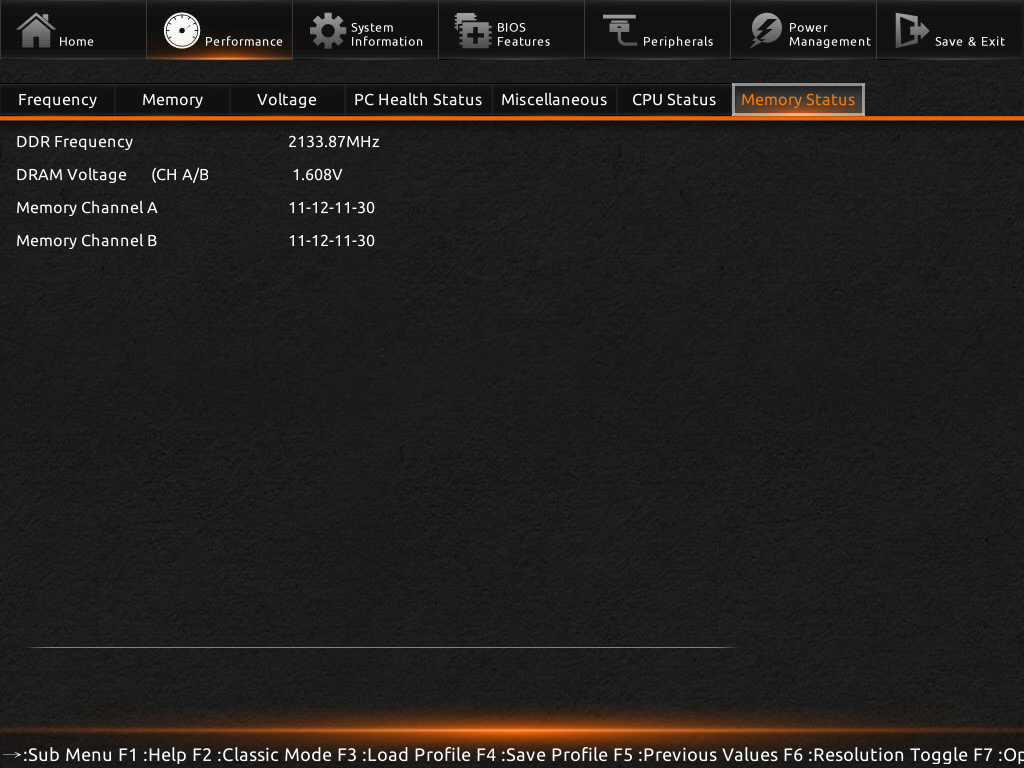

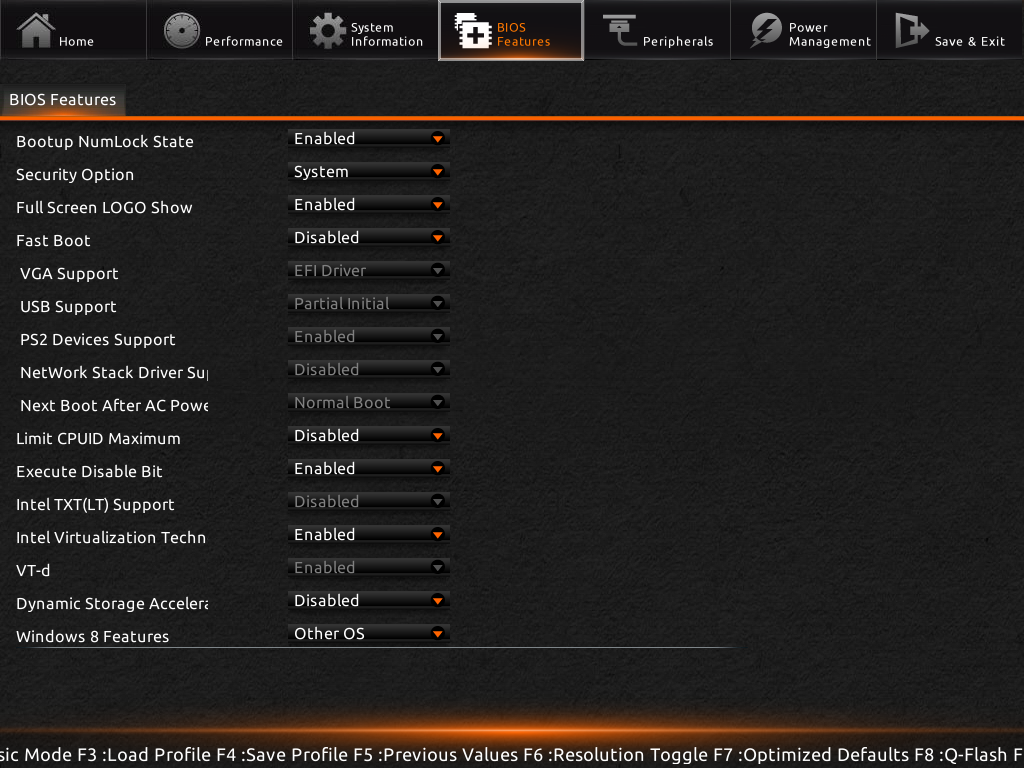

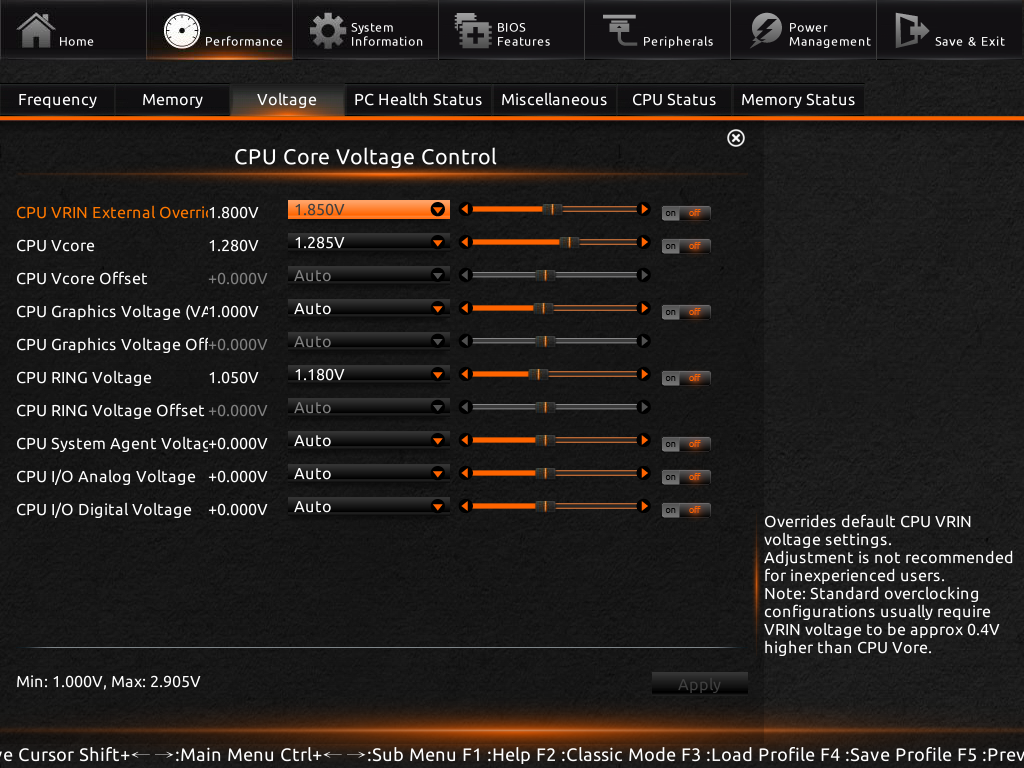

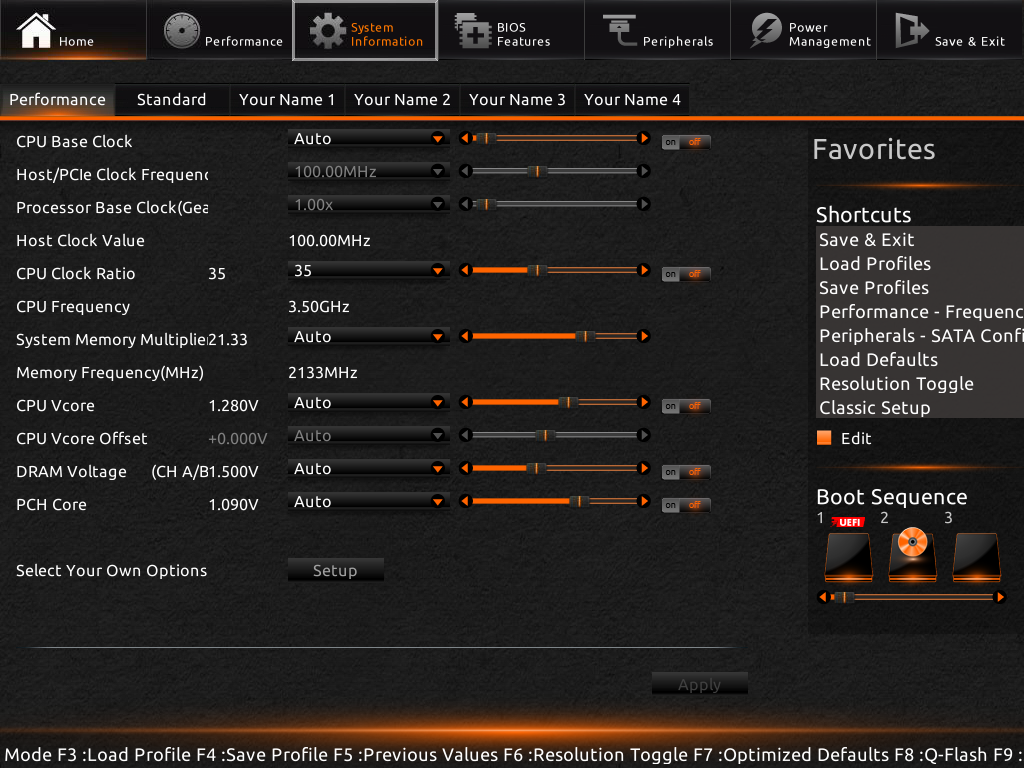

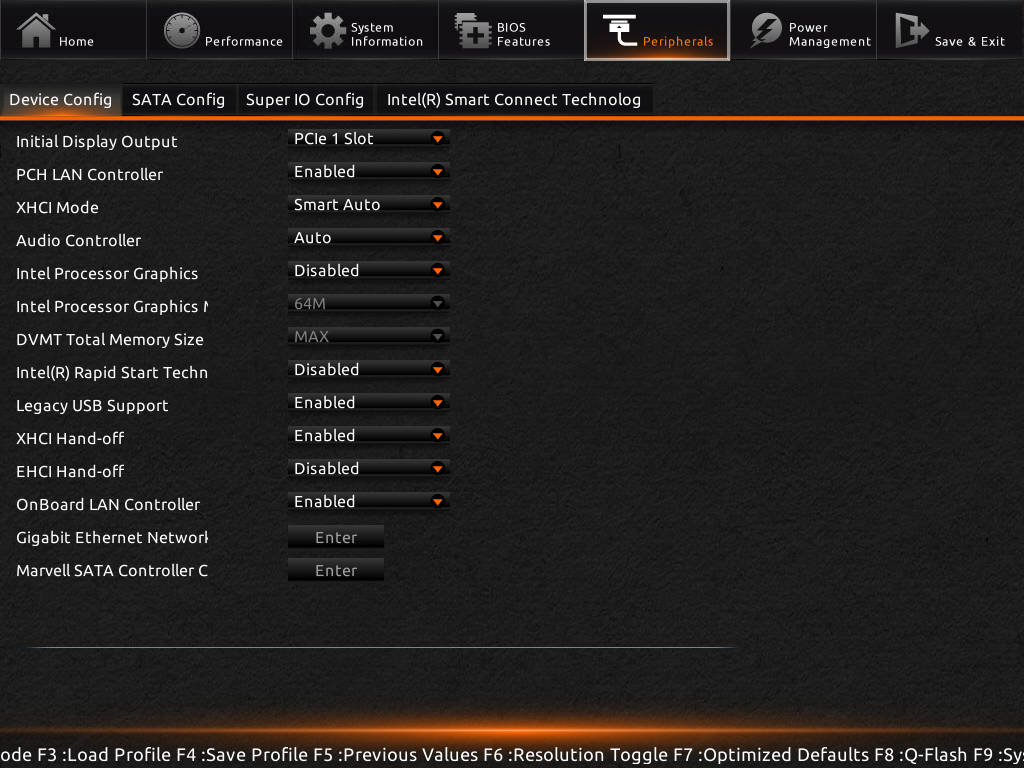

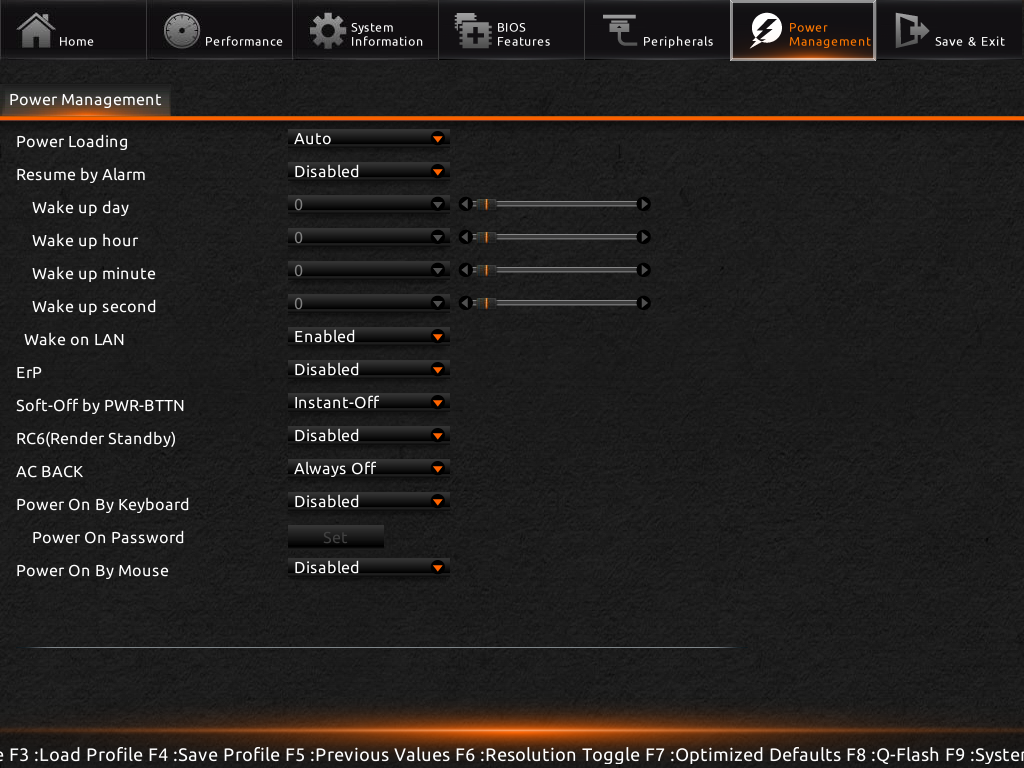

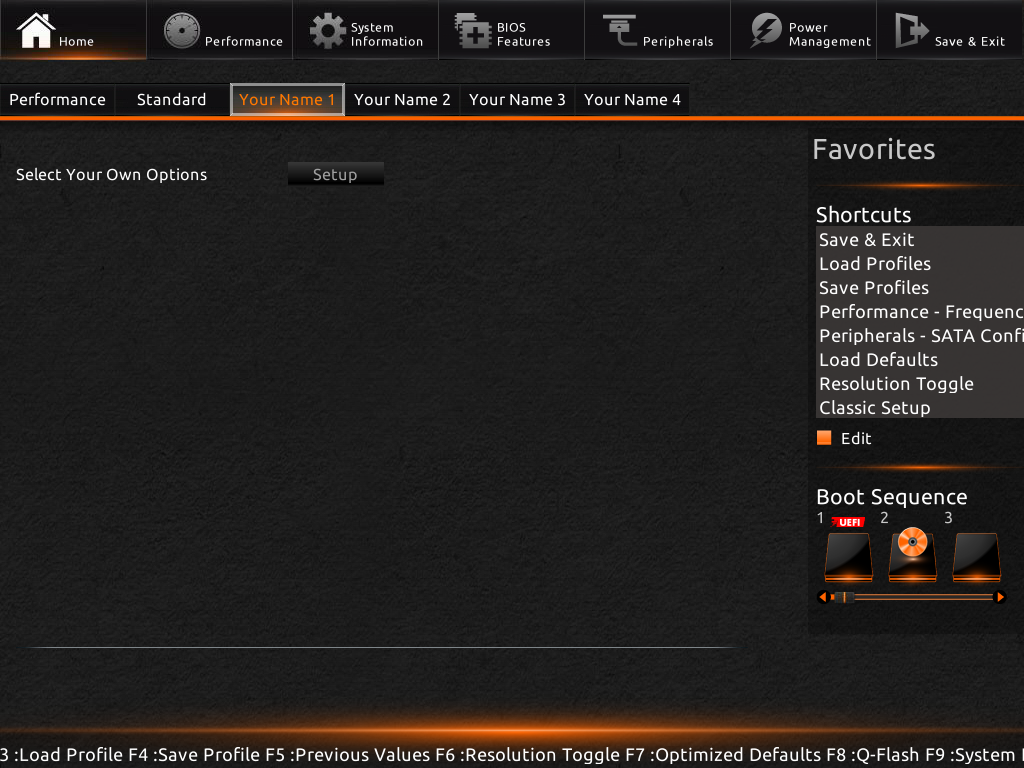

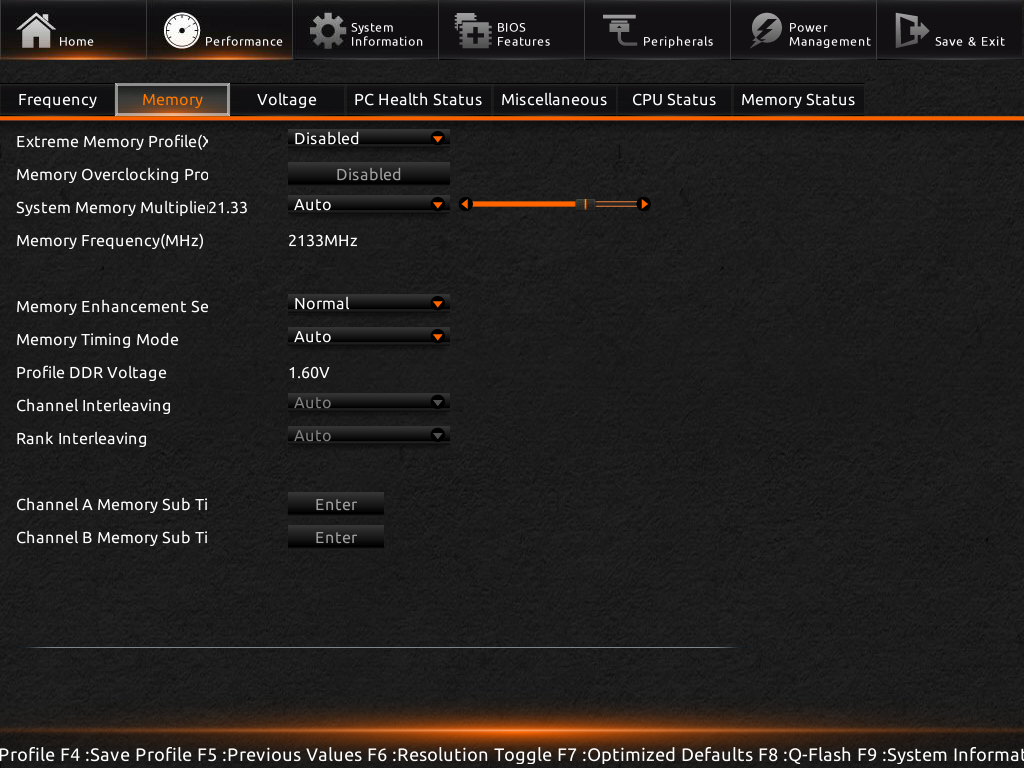

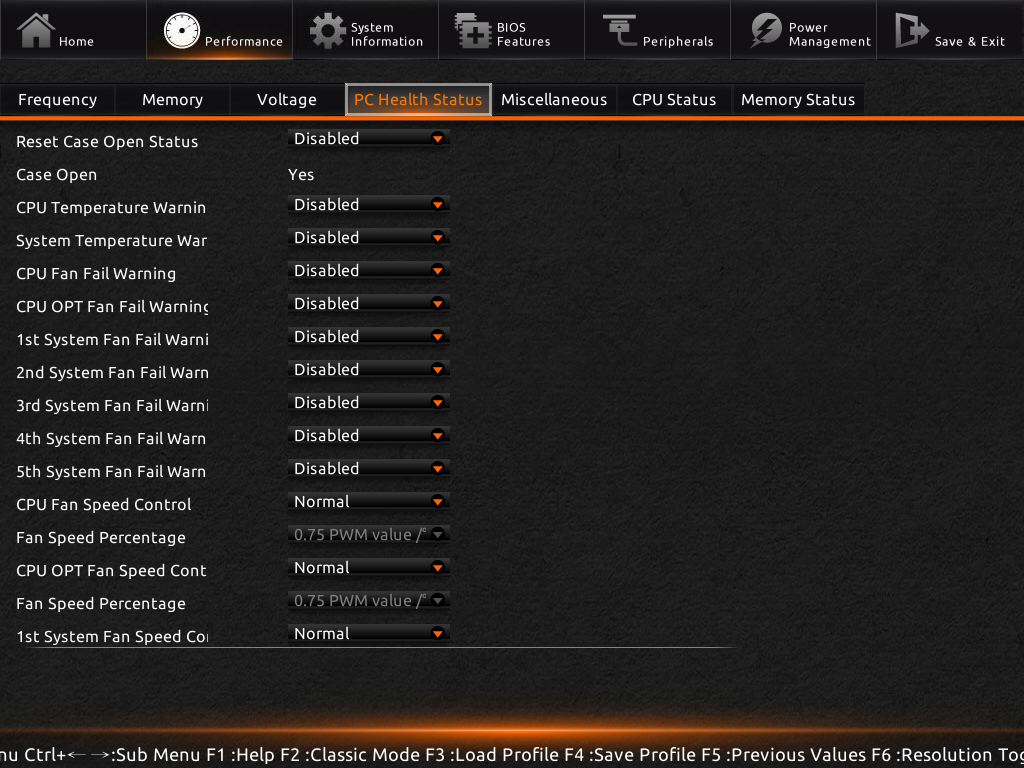

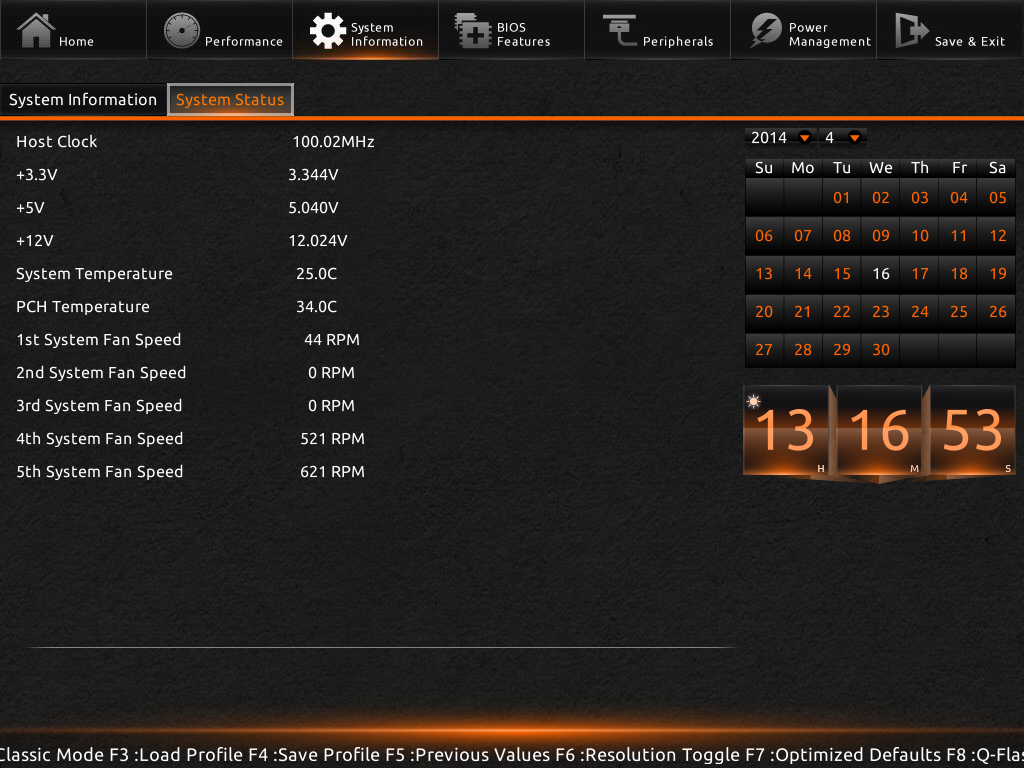

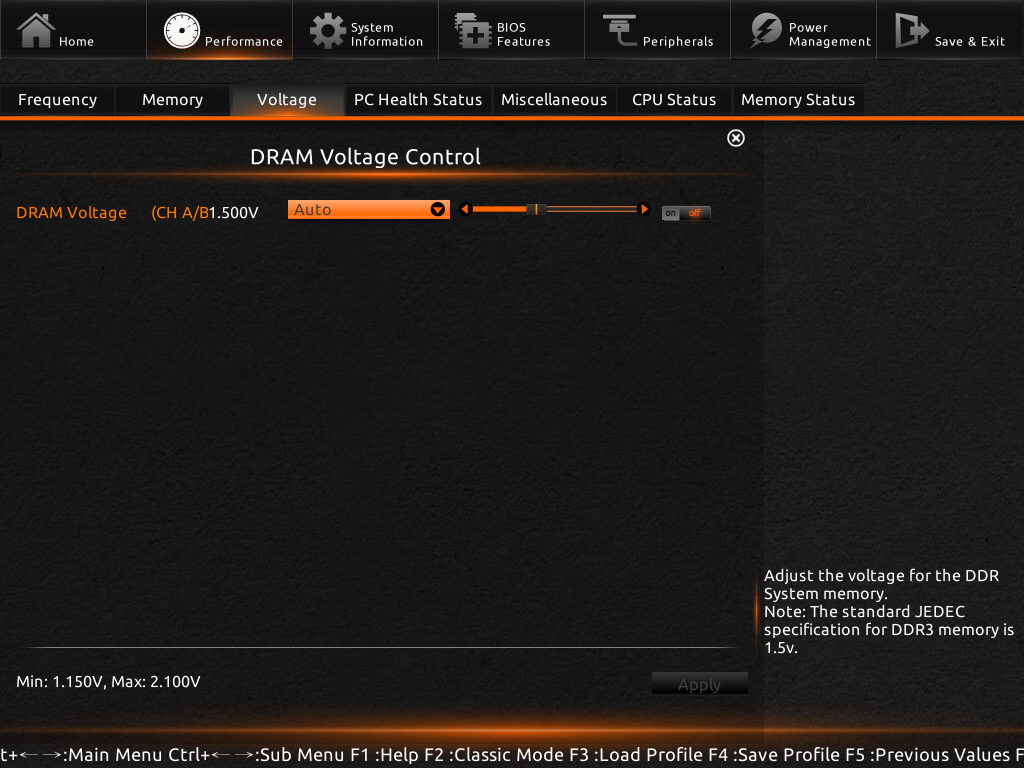

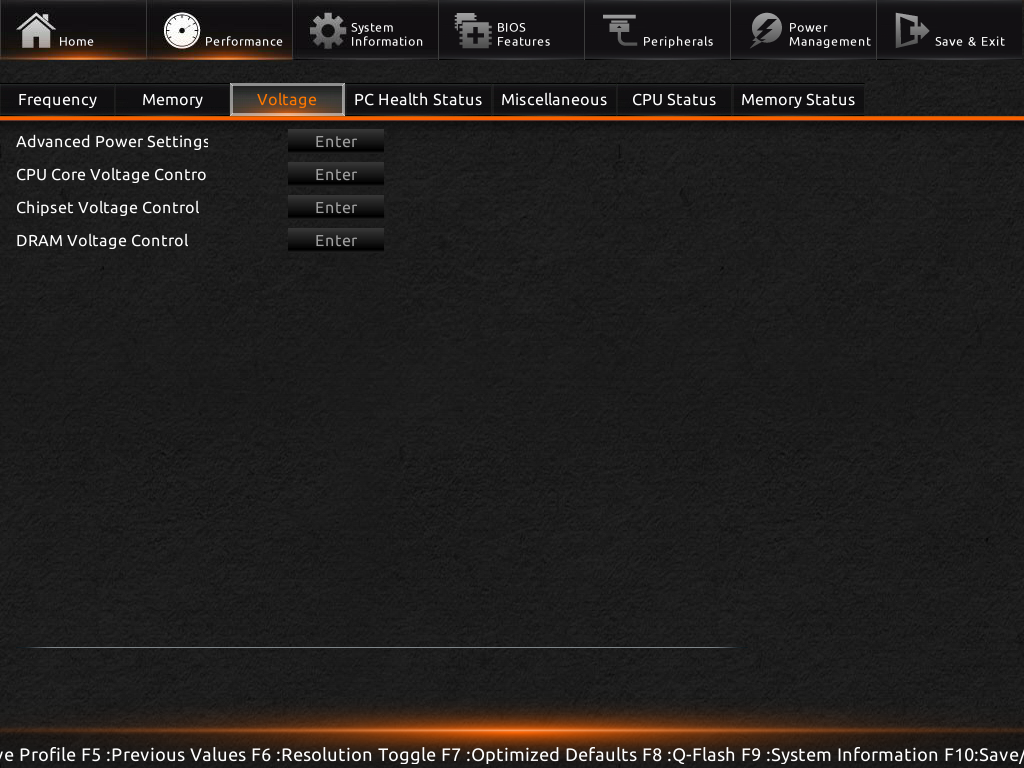

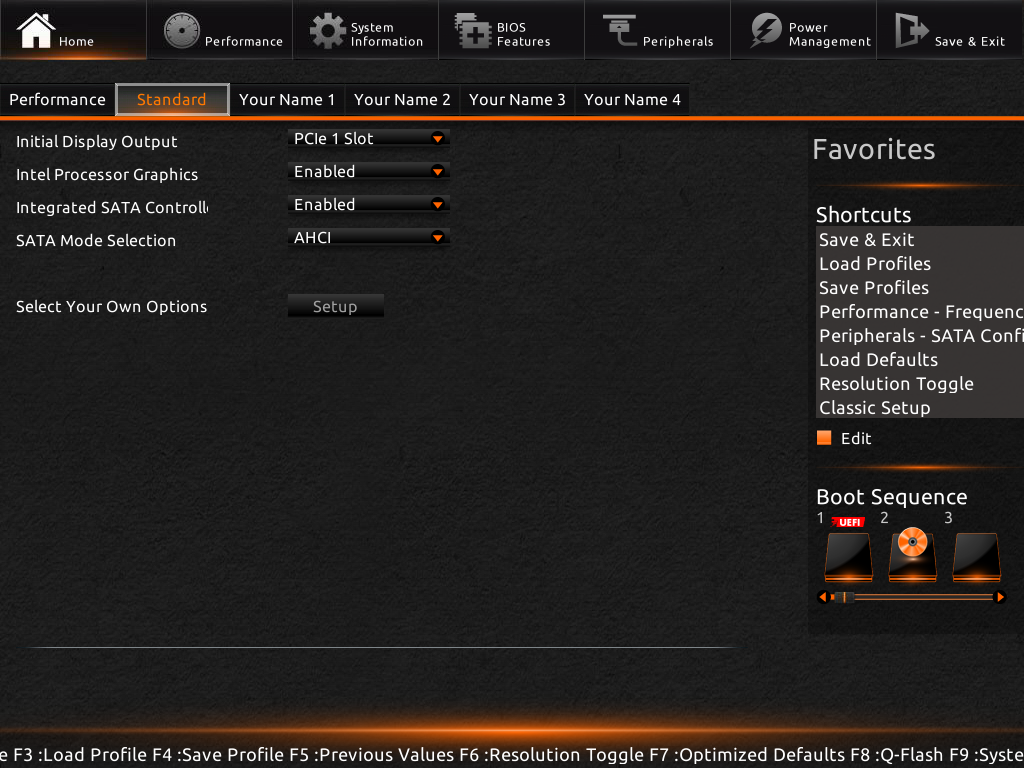

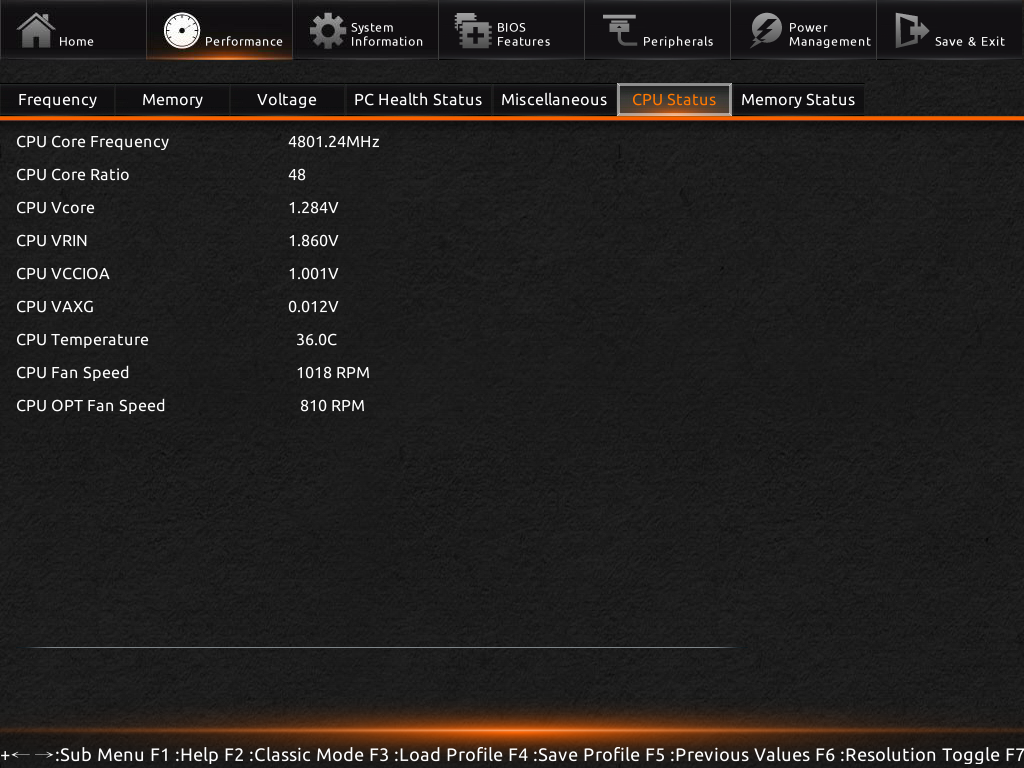

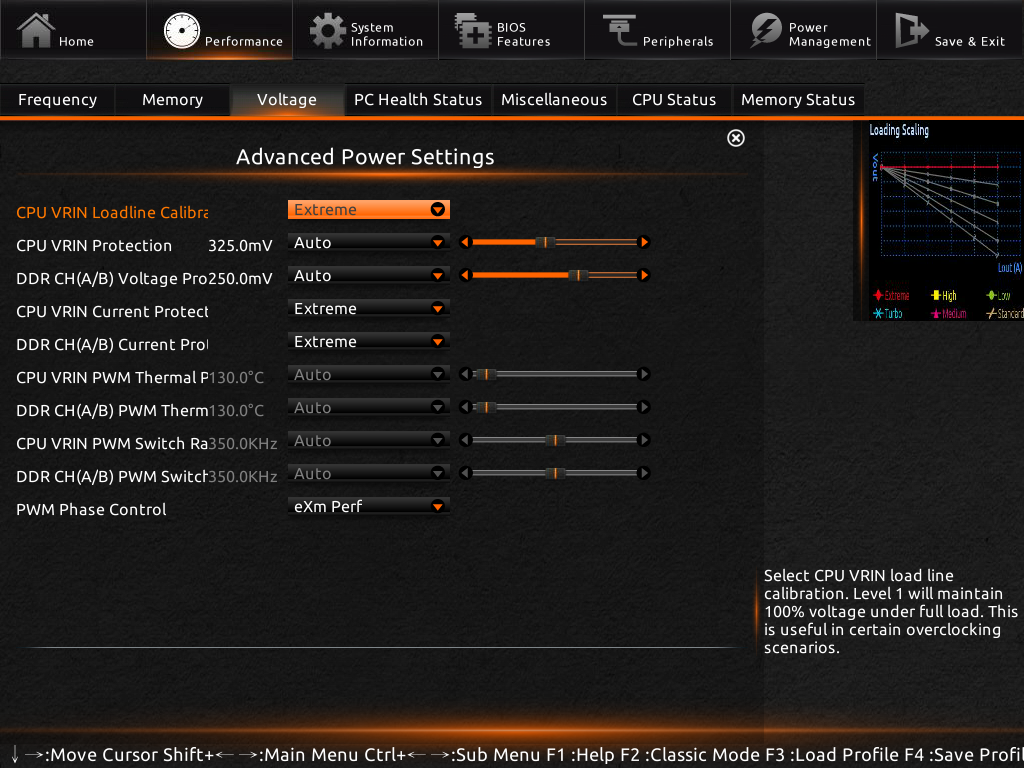

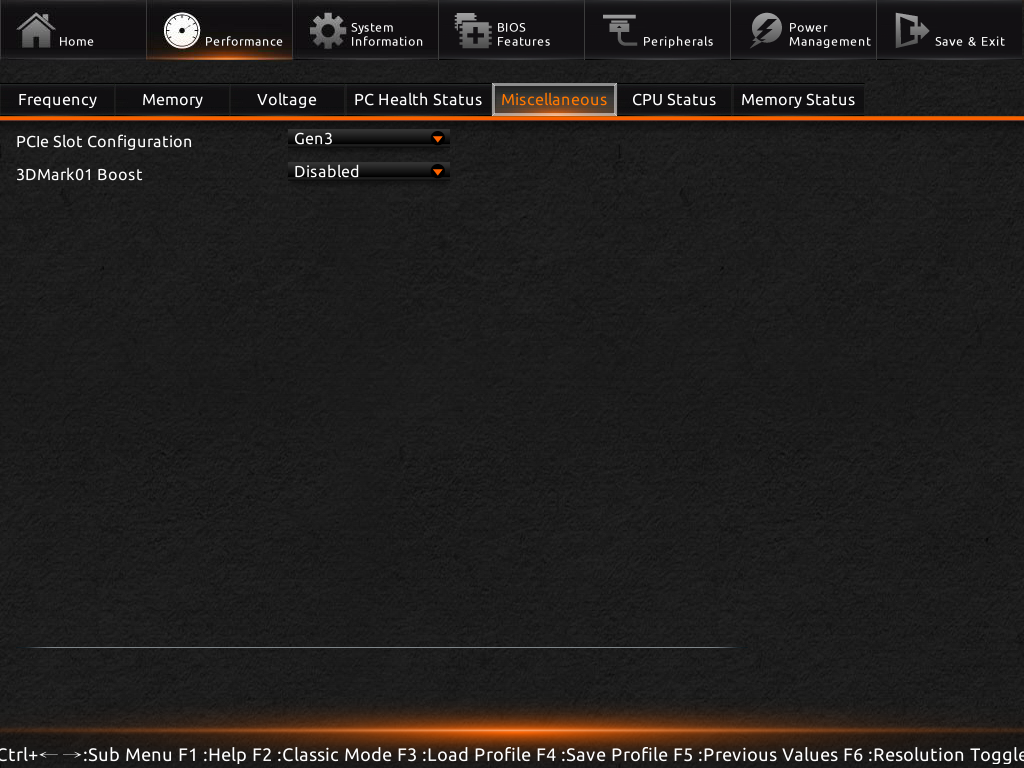

Gigabyte Z87X-OC Force: il BIOS–> Di seguito, alcuni screenshot del BIOS della scheda:
Configurazione di prova e metodologia di test–> La configurazione utilizzata per i test è la seguente:
Test computing: Cinebench R11.5–> Maxon, azienda dedicata ai software di renderizzazione 3D, è nota agli addetti nel settore per programmi come Cinema4D e VRay, programmi di modellazione e rendering 3D; dal 2010, la software house mette a disposizione, in maniera gratuita, un benchmark per l’efficienza di calcolo del sistema CPU-Mainboard-RAM, ovvero Cinebench, disponibile in due varianti, R11.5e R15. Viste le precedenti recensioni, utilizzeremo la versione R11.5 in quanto abbiamo già diversi risultati:
Test computing: SuperPI 1.5 mod XS–>Un metodo tradizionale per verificare le prestazioni del proprio PC è utilizzare SuperPI mod 1.5 XS: il programma si occupa di calcolare dalle 16k ai 32m di cifre dopo la virgola del π, con una scalabilità clock per clock davvero sorprendente per un programma creato nel 1995. Il programma calcola l’efficienza single-threaded piuttosto che quella multithreaded:
Test computing: WPrime 1.55–> Insieme al calcolo delle cifre dopo la virgola del π, un altro metodo valido per verificare le performance del proprio PC è utilizzare WPrime, da noi usato nella versione 1.55 (la stessa valida per i benchmark di HWBot), che consente di trovare dai 32M ai 1024M di numeri primi. Il programma scala enormemente in presenza di CPU multi-core, rappresentando un valido benchmark per il calcolo dell’efficienza multithreaded:
Test audio: RightMark Audio Analyzer–> I test di qualità audio sono stati effettuati tramite RightMark Audio Analyzer 6.3, che calcola la qualità di una scheda audio analizzando i segnali audio in entrata ed uscita:
Test audio della Gigabyte Z87X-OC Force.
Un rapporto SNR di circa 86 dB(A) caratterizza il chip Realtek ALC892 utilizzato sulla Z87X-OC Force: la scheda madre non ha un orientamento multimediale, ciò nonostante i risultati sono molto buoni, come dimostrano i test effettuati. Per chi è alla ricerca di soluzioni audio raffinate, di certo la Z87X-OC Force non è una scelta sensata: questa è una scheda da Overclock estremo e sistemi da gioco di fascia enthusiast.
Considerazioni finali–>
[conclusione][titolo]Design e qualità costruttiva[/titolo]
Oltre ad essere enorme (la scheda madre sfrutta un form factor di tipo XL-ATX), la scheda è solidissima ed il metallo utilizzato a bordo (dissipatori e rame nel PCB) è presente in quantità decisamente industriale. Il design è ottimo, soprattutto per la disposizione degli slot PCI-E 16x, con lo slot da utilizzare in caso di singola VGA ben distanziato dal socket CPU: utile nel caso si utilizzino dissipatori larghi, come ad esempio il Noctua NH-U14S. Tante features e una sezione di alimentazione massiccia garantiscono il non-plus-ultra della qualità.
[voto=”10″] [/conclusione]
[conclusione][titolo]Prestazioni[/titolo]
Se le prestazioni ad aria non vi convincono, provate la scheda madre sotto azoto: non ve ne pentirete. Nella nostra suite di test non abbiamo un test dedicato al raffreddamento estremo, per via della variabilità dei risultati, del degrado delle prestazioni a lungo termine e per il costo eccessivo dei test ad azoto liquido; tuttavia, con un sistema di phase change, la nostra scheda madre si è comportata discretamente, e la zona socket è stata facilmente coibentabile, segno che lascia intendere la naturale propensione di tale scheda madre alle temperature estreme. In 2D la Gigabyte Z87X-OC Force si comporta discretamente, rimanendo quasi sempre al vertice di tutti i grafici, lo stesso non può dirsi sul fronte multimediale, dove la scheda audio lascia il tempo che trova. Ma su una mainboard totalmente orientata all’overclock, cosa vi aspettavate?
[voto=”9″] [/conclusione]
[conclusione][titolo]Compatibilità[/titolo]
La scheda madre garantisce il supporto alle CPU Intel basate su socket LGA1150: dai Celeron al Core i7 4770k. È fornito il supporto a 4 banchi DDR3 fino ad un massimo di 32 GB ed una frequenza di almeno 3050 MHz (RAM permettendo). È possibile effettuare RAID 0, 1, 5, 10, 0+1, e JBOD grazie alle 10 porte SATA III onboard. È possibile installare sistemi multi-scheda AMD CrossFireX e SLI a due, tre e quattro vie, ed è importante fare attenzione allo spazio disponibile nel case, visto che la motherboard ci giunge con un form-factor di tipo XL-ATX.
[voto=”9″][/conclusione]
[conclusione][titolo]Prezzo[/titolo]
Il prezzo presso i rivenditori ufficiali è di 369 €, un prezzo abbastanza alto per una scheda madre su socket LGA1150, ma pur sempre adeguato a ciò che offre: sistemi multiGPU a velocità (quasi) piena, dissipatori ibridi, sezione di alimentazione sovradimensionata, insomma, il meglio di tutto. Vi invitiamo ad acquistare presso i rivenditori ufficiali Gigabyte, in quanto pur presentando un prezzo superiore ai VAT Player (coloro che evadono l’iva tramite meccanismi al limite della legalità), forniscono supporto post-vendita/RMA, cosa che suddetti rivenditori non ufficiali non garantiscono.
[voto=”9″] [/conclusione]
Con tutto ciò che ne consegue dalla nostra analisi, diamo alla Gigabyte Z87X-OC Force il nostro Hardware Platinum Award, insieme al nostro Overclock Award:
Ringraziamo Gigabyte per il sample oggi recensito.
La Gigabyte Z87X-OC Force si presenta come la scheda madre da guerra dell'azienda, sorella della "piccola" Z87X-OC già oggetto di una nostra recensione. Sistemi multi-GPU, OC estremo nel DNA e tante features per i patiti dell'overclock.
