Ecco un resoconto delle specifiche tecniche della scheda madre oggi recensita. Per maggiori informazioni ed eventuali download, visitare il sito ufficiale del produttore (MSI):
La MSI MPG X870E EDGE TI WIFI si basa sulla piattaforma AMD di fascia massima, con il socket AMD AM5 (LGA1718) che mantiene la compatibilità con tutti i processori Ryzen serie 7000, 7000X3D, 8000, 9000 e 9000X3D. La scheda madre oggetto della nostra recensione dispone poi di 4 slot DIMM SMD (Surface-Mounted) con supporto fino a 256 GB di memorie DDR5 ed una frequenza massima di 8400 MT/s. L’azienda specifica, inoltre, le velocità supportate per ogni tipo di configurazione:
- 1DPC 1R Max speed up to 8400+ MT/s
- 1DPC 2R Max speed up to 6400+ MT/s
- 2DPC 1R Max speed up to 6400+ MT/s
- 2DPC 2R Max speed up to 4800+ MT/s
RAM con velocità DDR5-8400 sono supportate ovviamente tramite un rapporto 1:2 e con memorie esclusivamente Single Rank, con lo sweet spot che rimane intorno ai 6000-6400 MT/s per le CPU AMD.

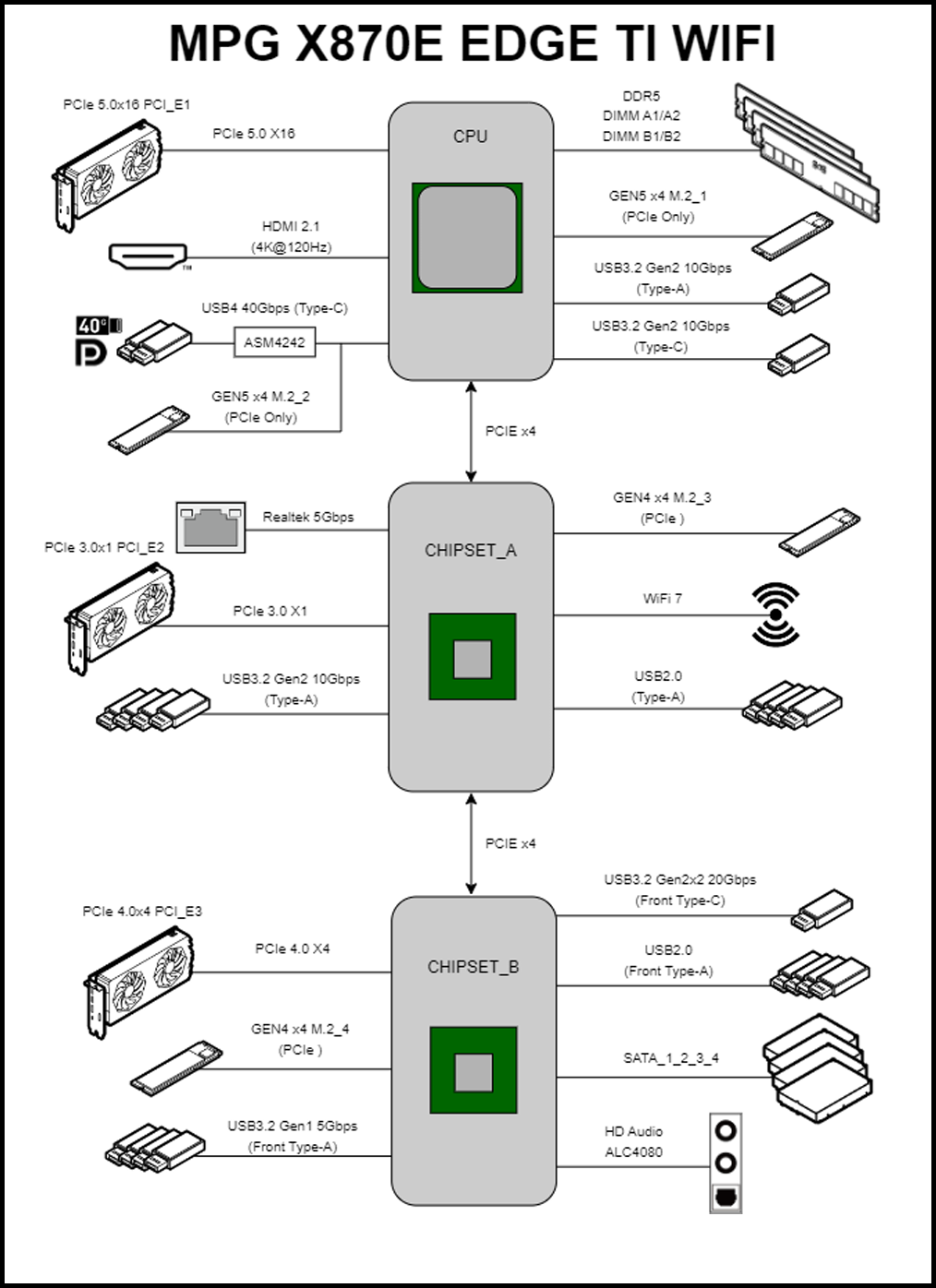

Ecco quindi il diagramma della connettività della scheda madre:
A differenza di altre motherboard di fascia alta, che spesso richiedono compromessi sulla disponibilità delle porte per gestire altre funzionalità avanzate, la MSI MPG X870E EDGE Ti MAX WiFi offre un’implementazione completa della connettività senza sacrificare alcuna opzione. Ogni porta e slot è progettato per garantire una flessibilità ottimale, consentendo agli utenti di sfruttare tutte le capacità della scheda senza rinunciare a funzionalità essenziali come le porte USB 4, la connessioni Ethernet o le opzioni di espansione M.2 o SATA.
Il pannello delle connessioni posteriori mette a disposizione:
- 4 porte USB 2.0
- 5 porte USB 3.2 Gen2 (10 Gbps) Type-A
- 1 porta USB 3.2 Gen2 (10 Gbps) Type-C
- 2 porte USB 4 (40 Gbps) Type-C, intercompatibili con Thunderbolt 3 e 4, e pilotate da un controller ASMedia ASM4242
Sono presenti inoltre un set di connettori a sgancio rapido per l’antenna WiFi 7, la cui connettività è pilotata da una scheda Qualcomm QCNCM865 che fornisce il supporto al Bluetooth versione 5.4, una porta RJ45 per connettività Ethernet 5 Gbps, 2 connettori jack audio ed un’uscita ottica S/PDIF.
Sulla scheda troviamo poi 4 slot M.2:
- M.2_1, collegato direttamente al processore, PCIe 5.0 x4, supporto ad SSD 2280 e 22110
- M.2_2, collegato direttamente al processore, PCIe 5.0 x4, supporto ad SSD 2280 e 2260, che scende a PCIe 5.0 x2 nel caso si utilizzino le porte USB 4
- M.2_3, collegato al chipset, PCIe 4.0 x4, supporto ad SSD 2280 e 2260
- M.2_4, collegato al chipset, PCIe 4.0 x4, supporto ad SSD 2280 e 2260
Tutti gli slot dispongono di meccanismi che permettono l’installazione rapida denominati EZ M.2 CLIP II, insieme ai dissipatori EZ M.2 Shield Frozr II che consentono l’installazione degli elementi di raffreddamento con un sistema spring-loaded.
Sul fronte degli slot PCIe, invece, la scheda presenta:
- PCI_E1, Gen 5 x16, collegato direttamente al processore
- PCI_E2, Gen 3 x1, collegato al chipset
- PCI_E3, Gen 4 x4, collegato al chipset
Il primo slot PCIe dispone del sistema EZ PCIe RELEASE che consente di bloccare o sbloccare la scheda video con la pressione di un pulsante.
Sebbene la scelta di optare per un solo slot PCIe 16x Gen 5 va contro il classico approccio dei produttori di motherboard, mettere a disposizione due slot PCIe ausiliari e collegati al chipset permette agli utenti di installare schede di espansione senza “castrare” le linee PCI Express disponibili per la scheda grafica.
