Ecco come si presenta la MSI MPG X870E EDGE TI WIFI una volta fuori dalla scatola:

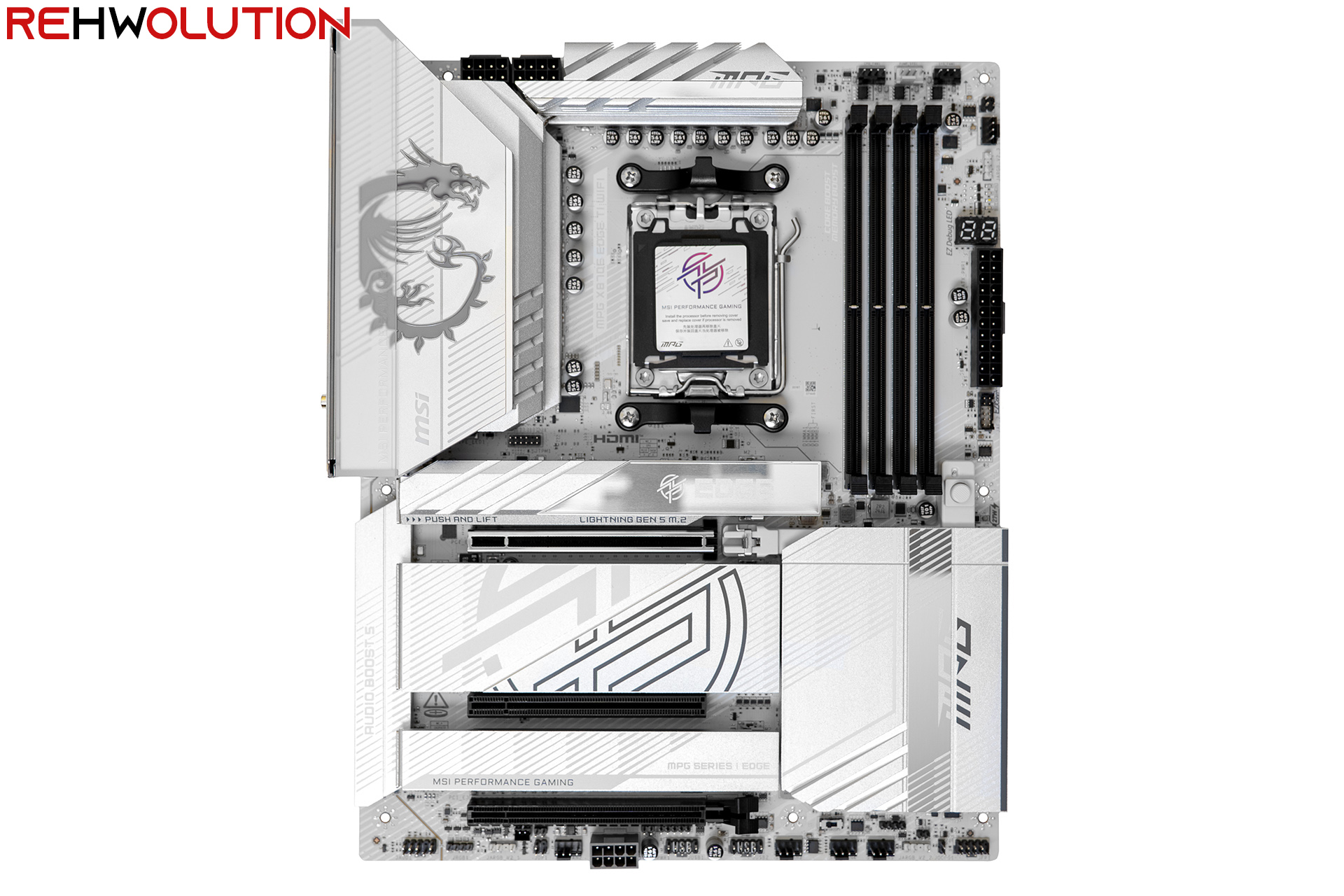

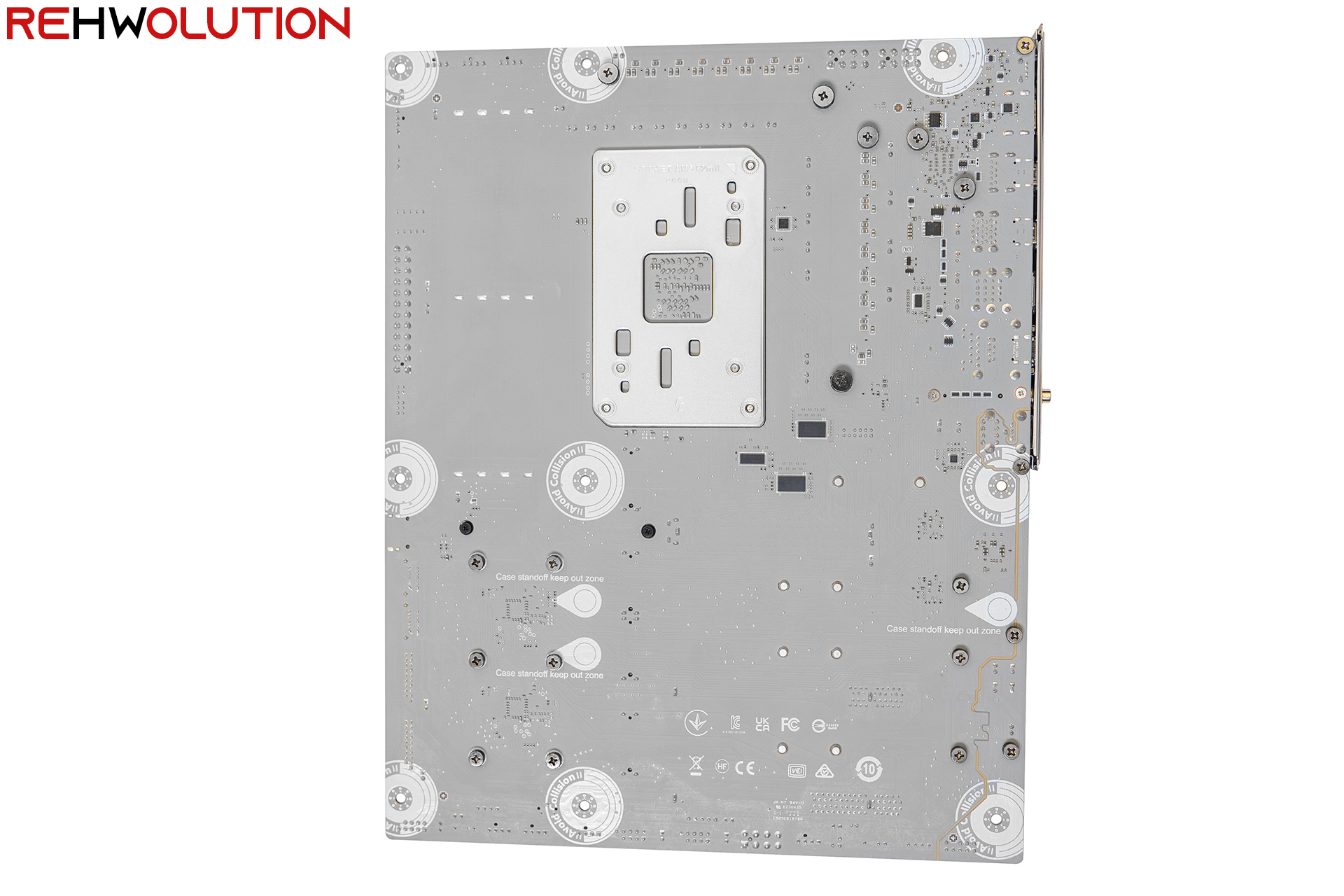

La scheda madre, formato ATX (305×244 millimetri), presenta una colorazione all-white che sposa varie tonalità di argento, bianco e grigio chiaro, rendendola una scelta azzeccata per un PC che segue questo schema cromatico dai toni chiari. Il retro della scheda madre, che non dispone di una backplate, mostra il PCB grigio chiaro con attente indicazioni a non danneggiare le aree che circondano i fori per il montaggio, visto che si tratta di zone delicate della scheda che potrebbero segnarne una morte prematura in caso di danni.

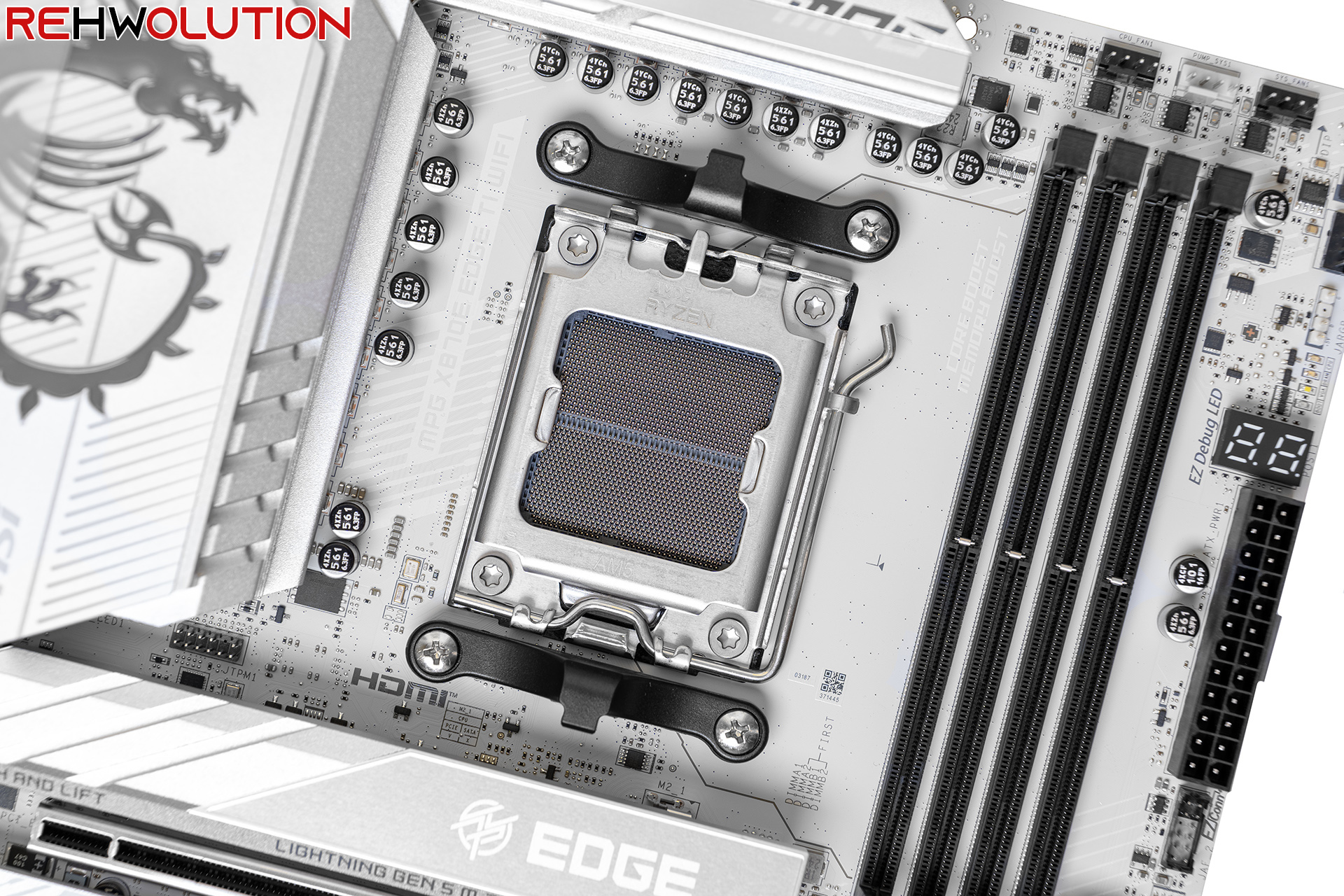

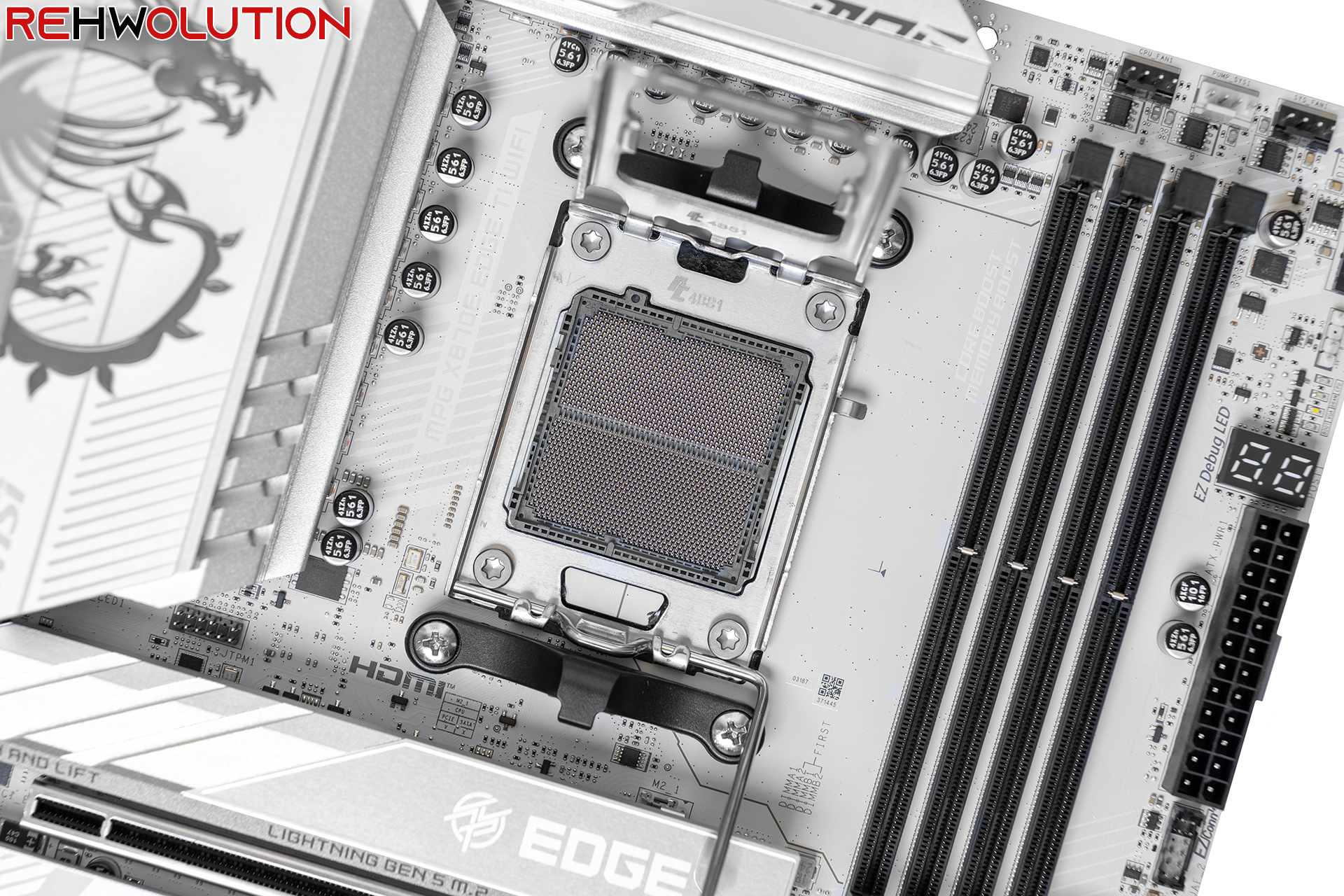

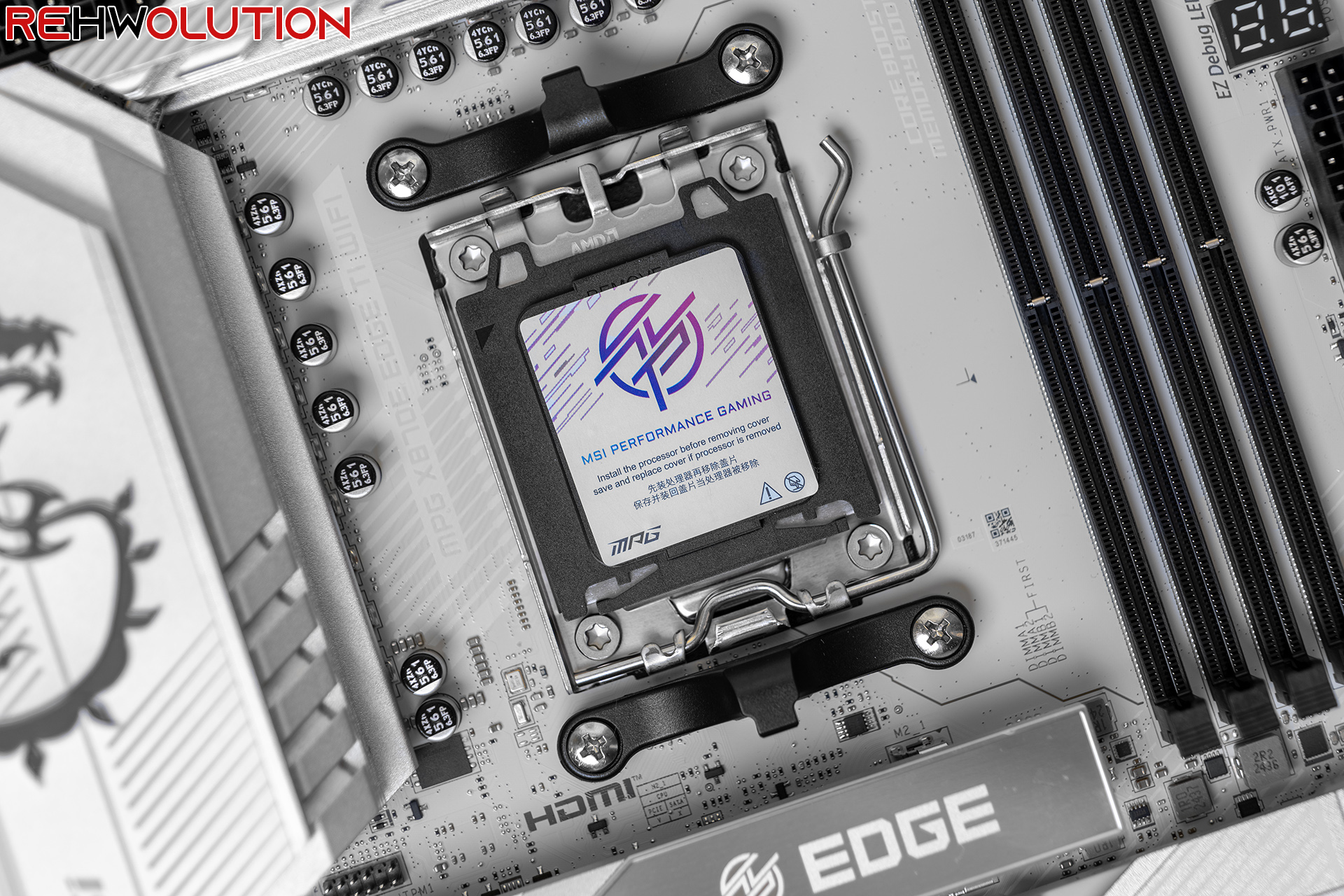

Il socket AM5, fabbricato da FOXCONN, è affiancato a sinistra dalla sezione di alimentazione, di cui parleremo nei dettagli nelle prossime pagine, e dai 4 banchi DIMM DDR5, con lo slot M.2_1 situato subito al di sotto di esso.

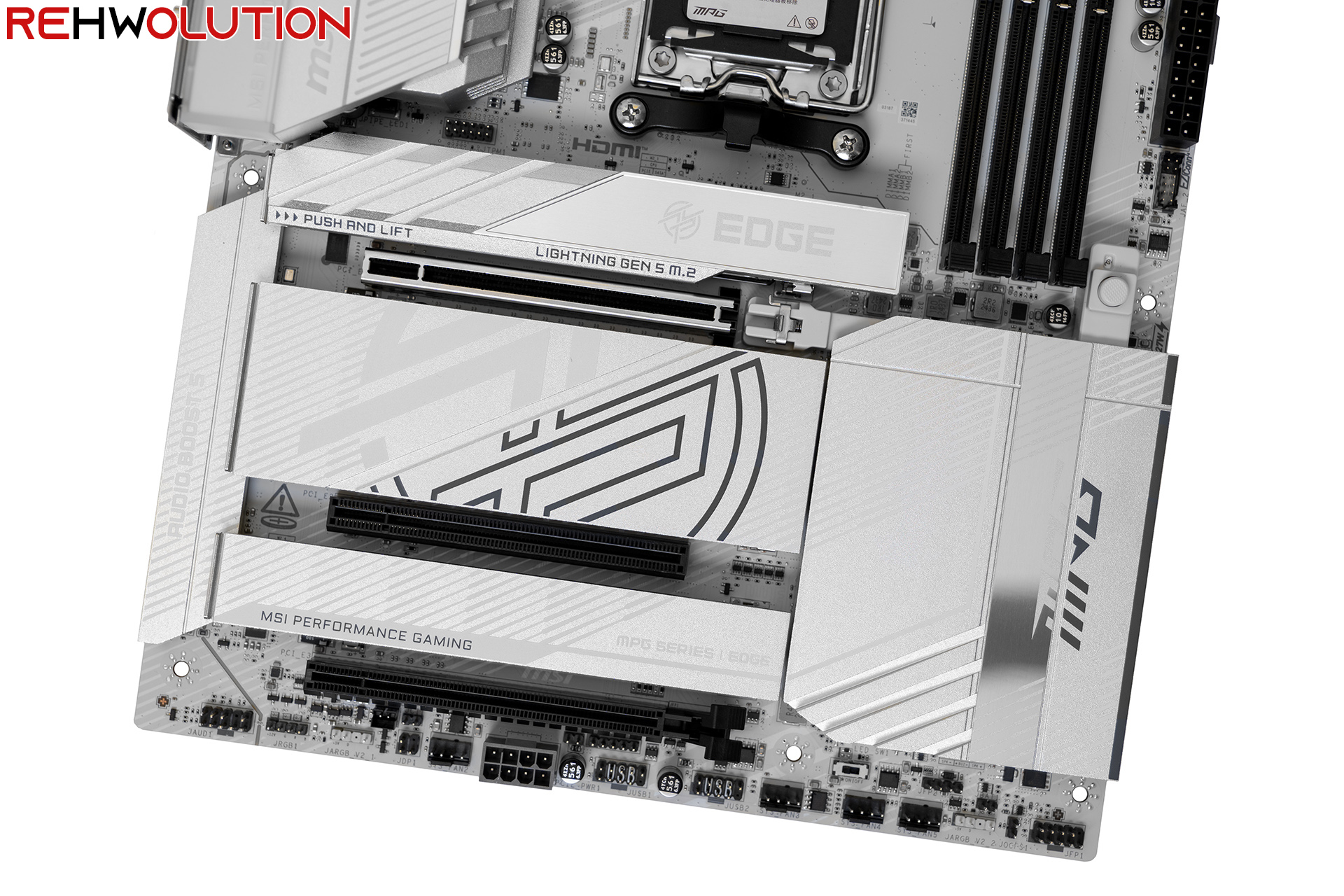

Gli slot PCIe della scheda madre, come anticipato nelle pagine precedenti, consente di installare due schede di espansione, oltre alla scheda video, senza rubare linee di collegamento a quest’ultima, reindirizzando la connessione tramite uno dei due chip Promontory 21 del chipset X870E.

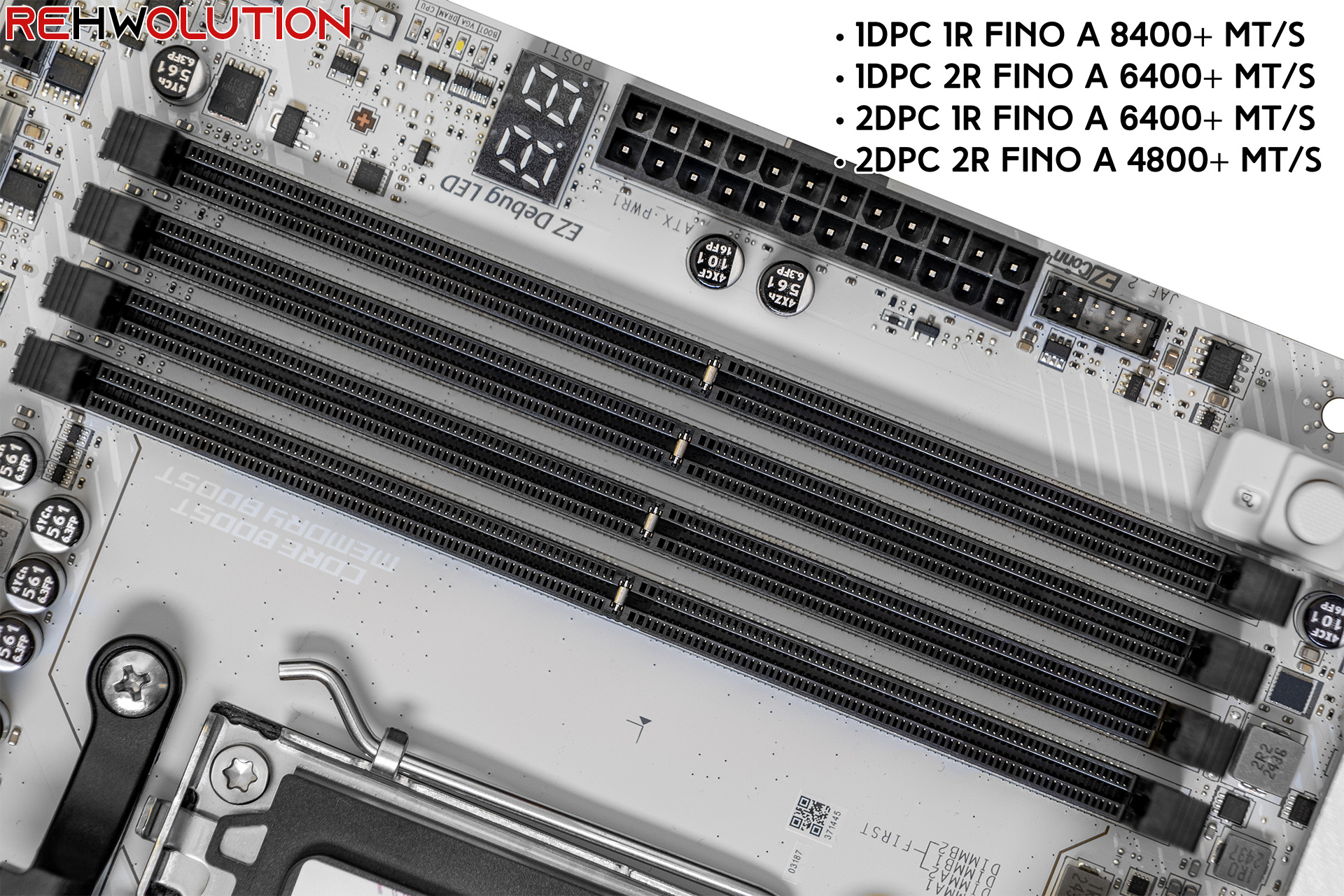

I 4 moduli DIMM DDR5 supportano configurazioni fino a 256 GB di capacità e fino a 8400 MT/s di velocità, anche se ovviamente al crescere del numero di slot o rank occupati calerà la frequenza massima raggiungibile dal memory controller della CPU e dalla scheda madre.
Cosa alquanto insolita, gli slot di memoria presentano clip su entrambi i lati, il che potrebbe rendere leggermente più difficile sostituire i banchi installati qualora la scheda grafica disponga di una backplate particolarmente spessa.

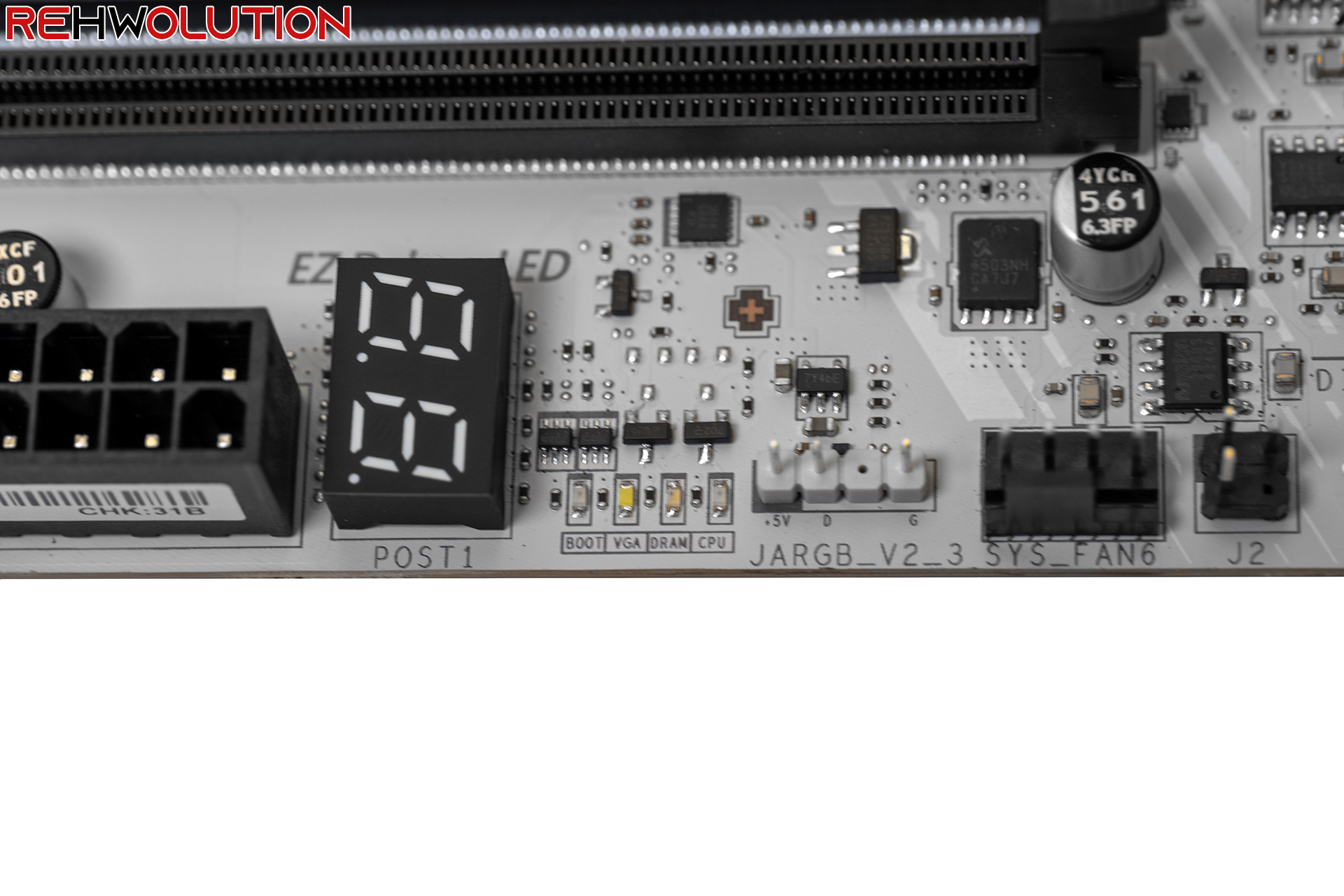

La scheda dispone di 4 EZ Debug LED e di un Digi Debug LED, rispettivamente dei LED codificati cromaticamente per indicare la fase di boot ed eventuali errori ed un piccolo schermo a sette segmenti che indica eventuali errori durante l’avvio e le temperature CPU quando il PC è in funzione.

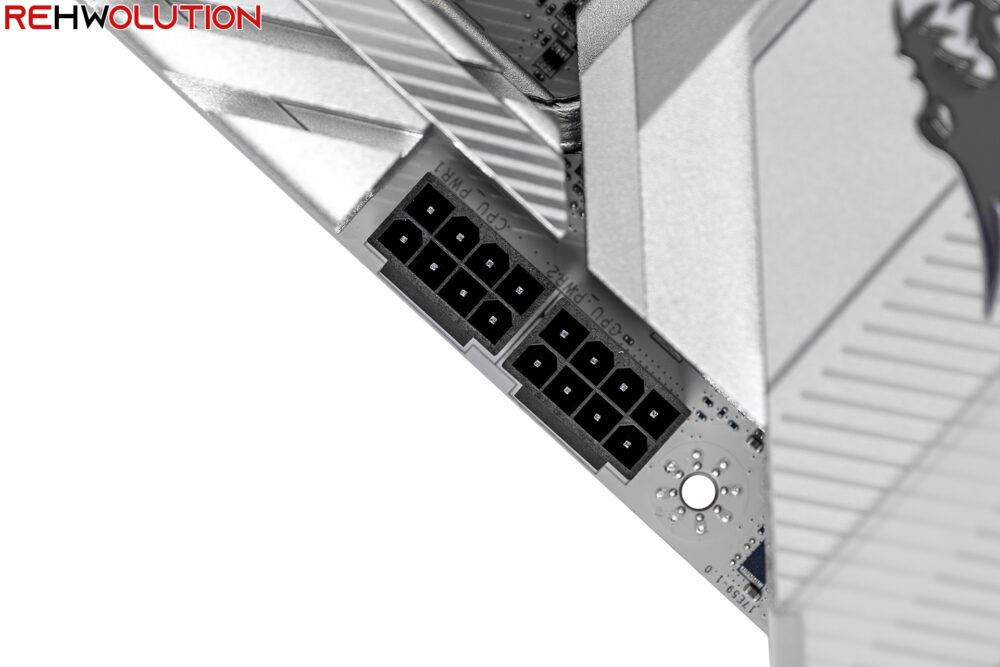

Per l’alimentazione del processore, la MSI MPG X870E EDGE TI WIFI dispone di due connettori EPS 8 pin che, al pari di tutti i connettori di alimentazione presenti a bordo, dispone di pin solidi, consentendo ben 480W per connettore: più che sufficienti per alimentare anche il più famelico dei Ryzen 9 9950X sotto azoto liquido.

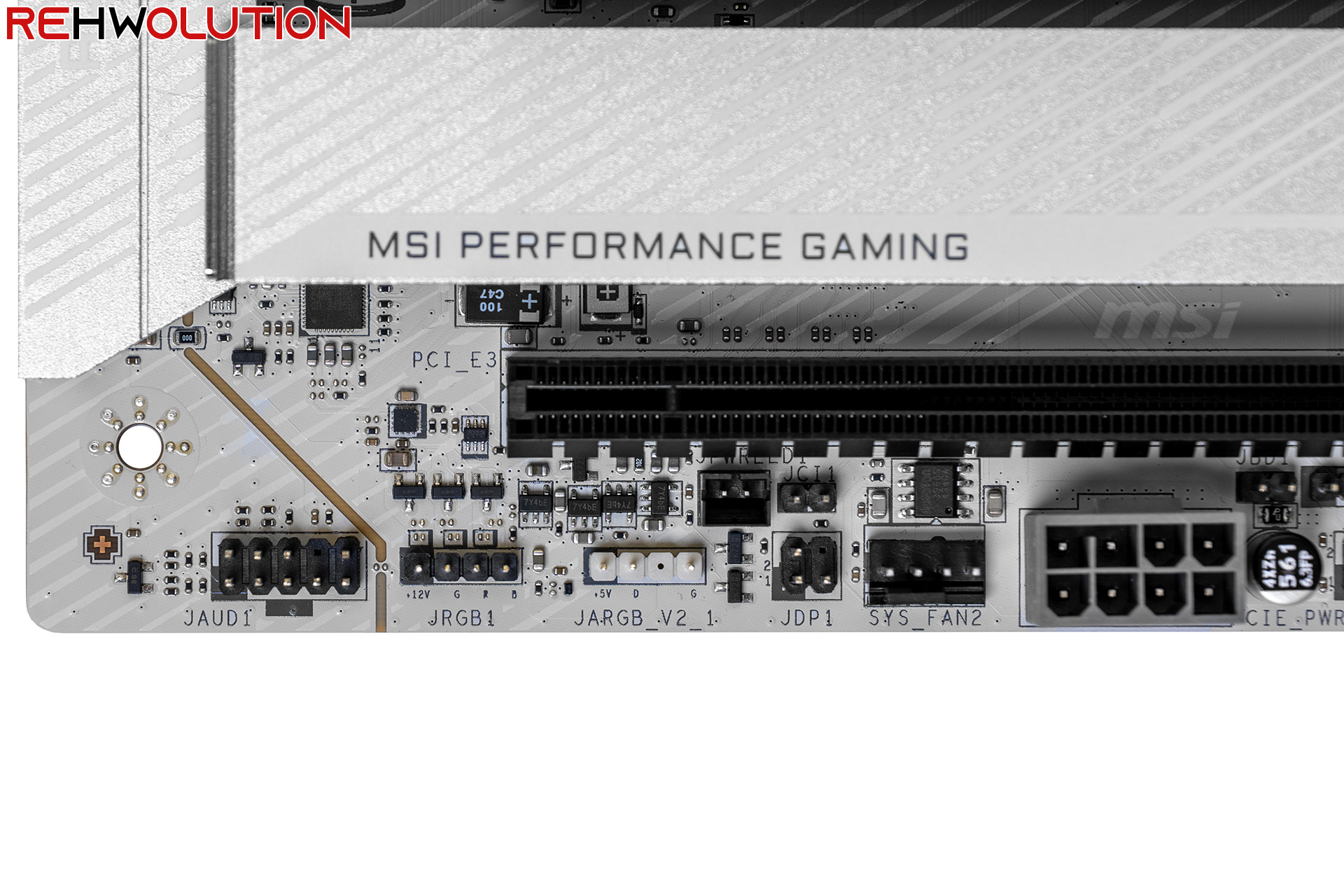

Lungo il bordo inferiore della scheda madre, infine, troviamo un ulteriore connettore PCIE 8 pin che consente di fornire alimentazione ausiliaria agli slot PCI Express della scheda madre, utile qualora si utilizzino schede di espansione particolarmente esose in termini di energia.
