Connettività dati
La scheda madre, che fa parte della serie MPG (MSI Performance Gaming), dispone di una connettività particolarmente ampia e che dovrebbe soddisfare le esigenze della maggior parte degli utenti. Partiamo dal pannello delle connessioni posteriore:

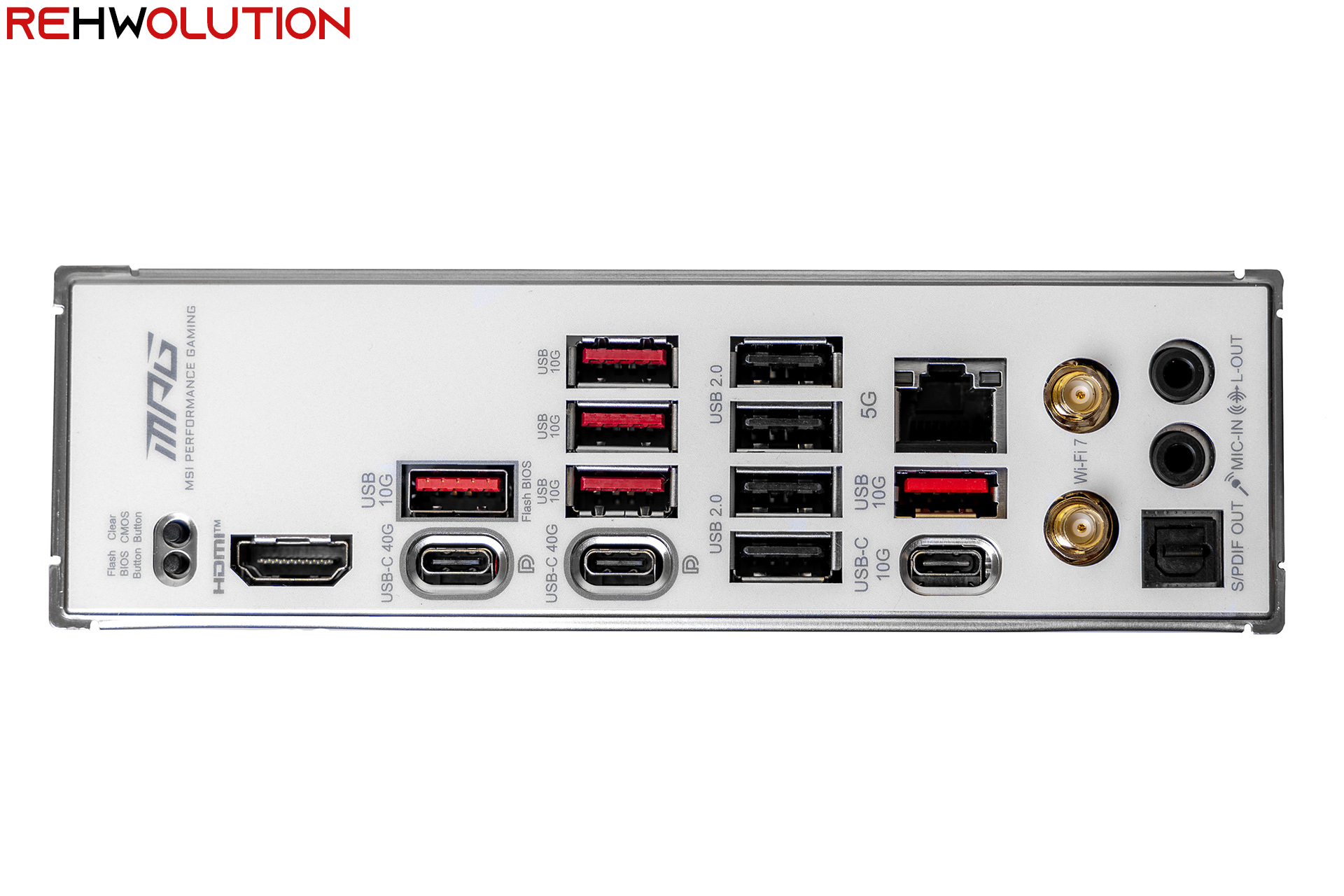

Riportiamo nuovamente il set di connessioni presente nel pannello posteriore I/O:
- 4 porte USB 2.0
- 5 porte USB 3.2 Gen2 (10 Gbps) Type-A
- 1 porta USB 3.2 Gen2 (10 Gbps) Type-C

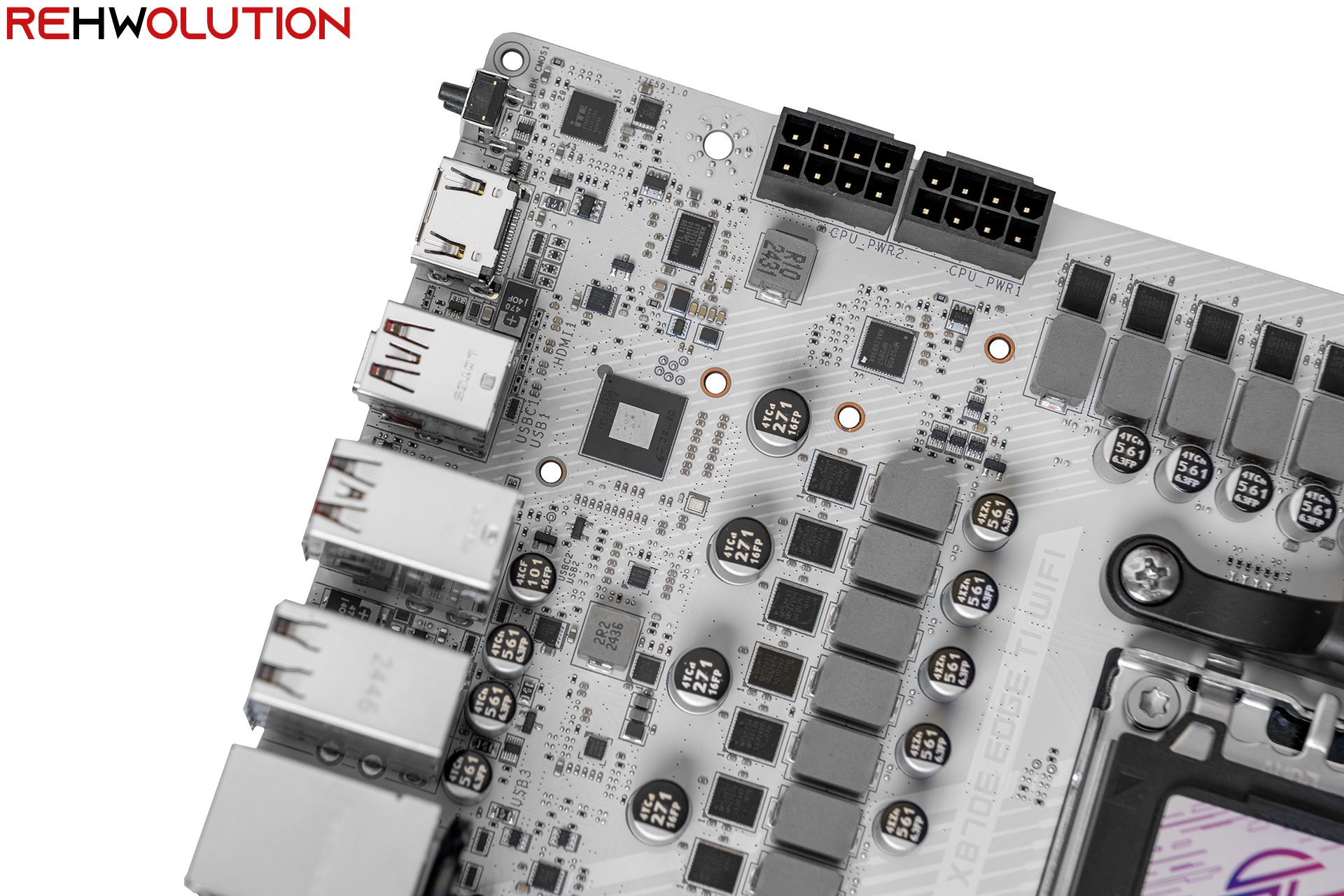

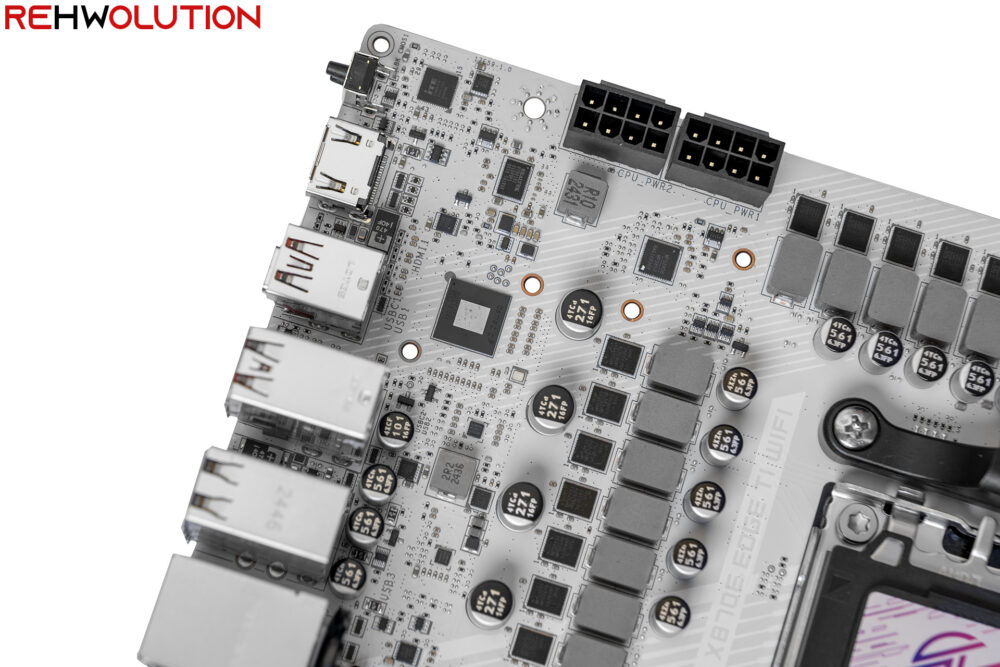

- 2 porte USB 4 (40 Gbps) Type-C, intercompatibili con Thunderbolt 3 e 4, e pilotate da un controller ASMedia ASM4242
Sono presenti inoltre un set di connettori a sgancio rapido per l’antenna WiFi 7, la cui connettività è pilotata da una scheda Qualcomm QCNCM865 che fornisce il supporto al Bluetooth versione 5.4, una porta RJ45 per connettività Ethernet 5 Gbps pilotata da un NIC Realtek RTL8126, e 2 connettori jack audio ed un’uscita ottica S/PDIF gestiti da un chip Realtek ALC4080.

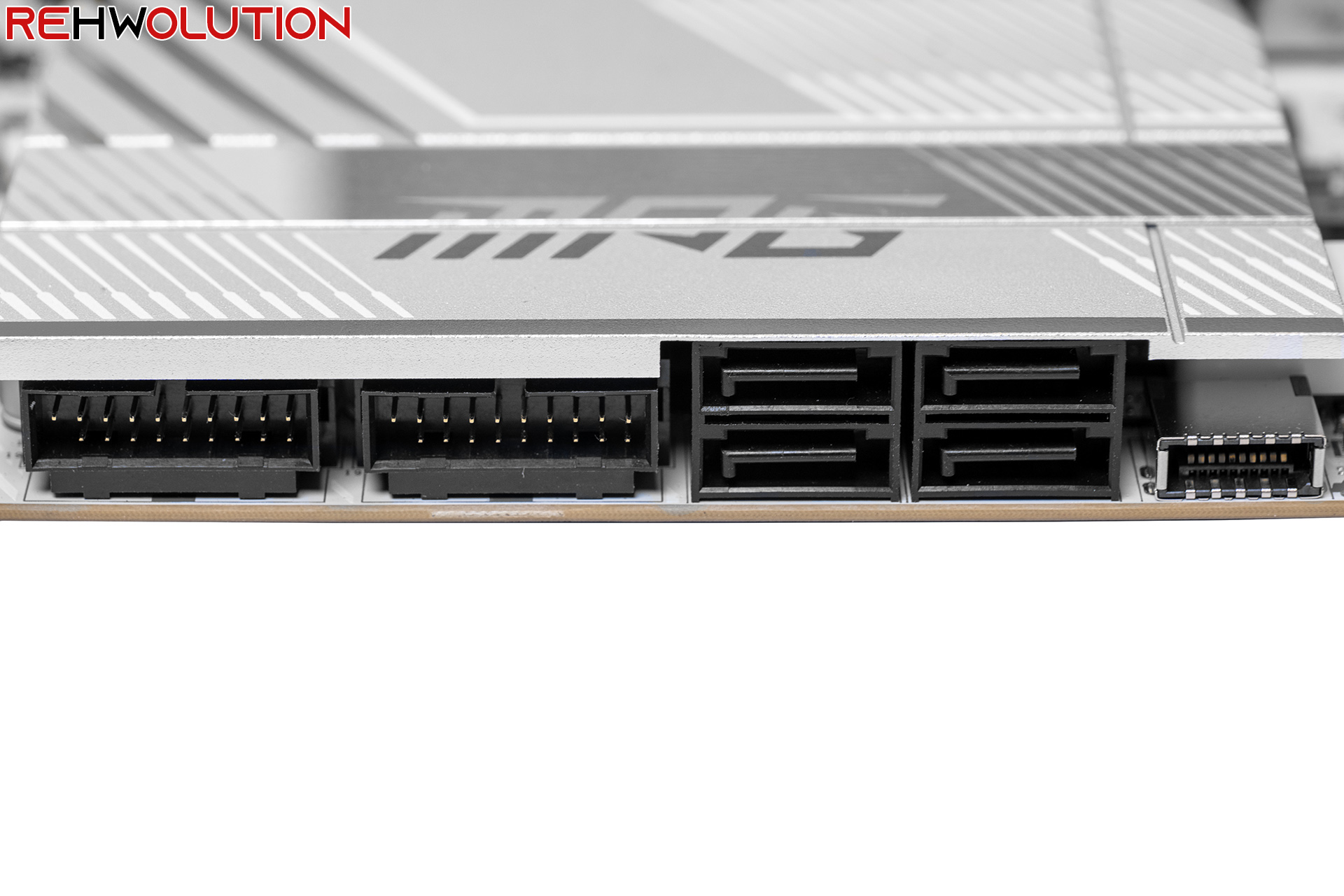

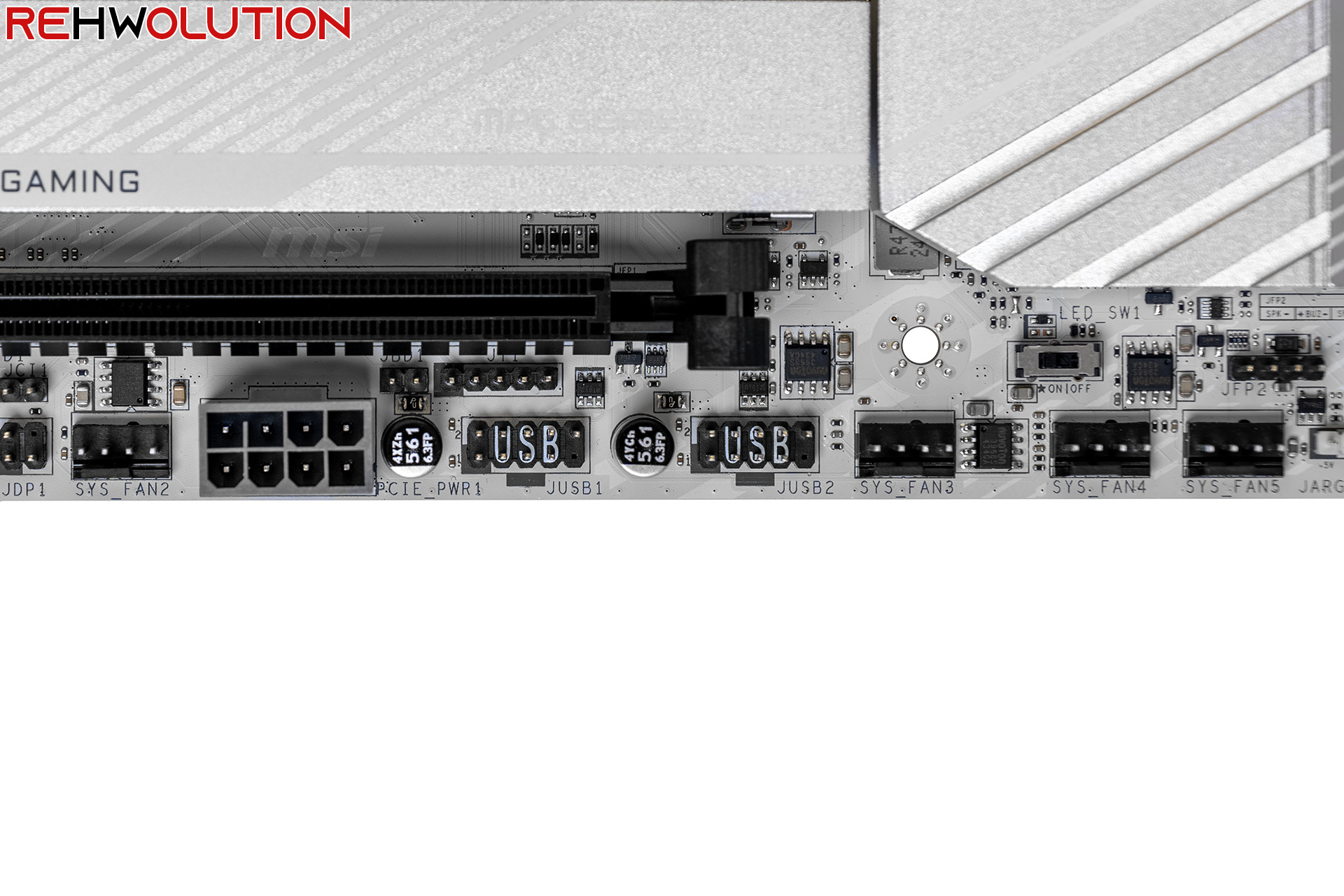

La scheda madre mette a disposizione poi due header USB 3.2 Gen 1 per un totale di 4 ulteriori porte USB da 5 Gbps, 4 porte SATA 6 Gbps ed un header USB 3.2 Gen 2×2 Type-C da 20 Gbps, insieme a due header USB 2.0.

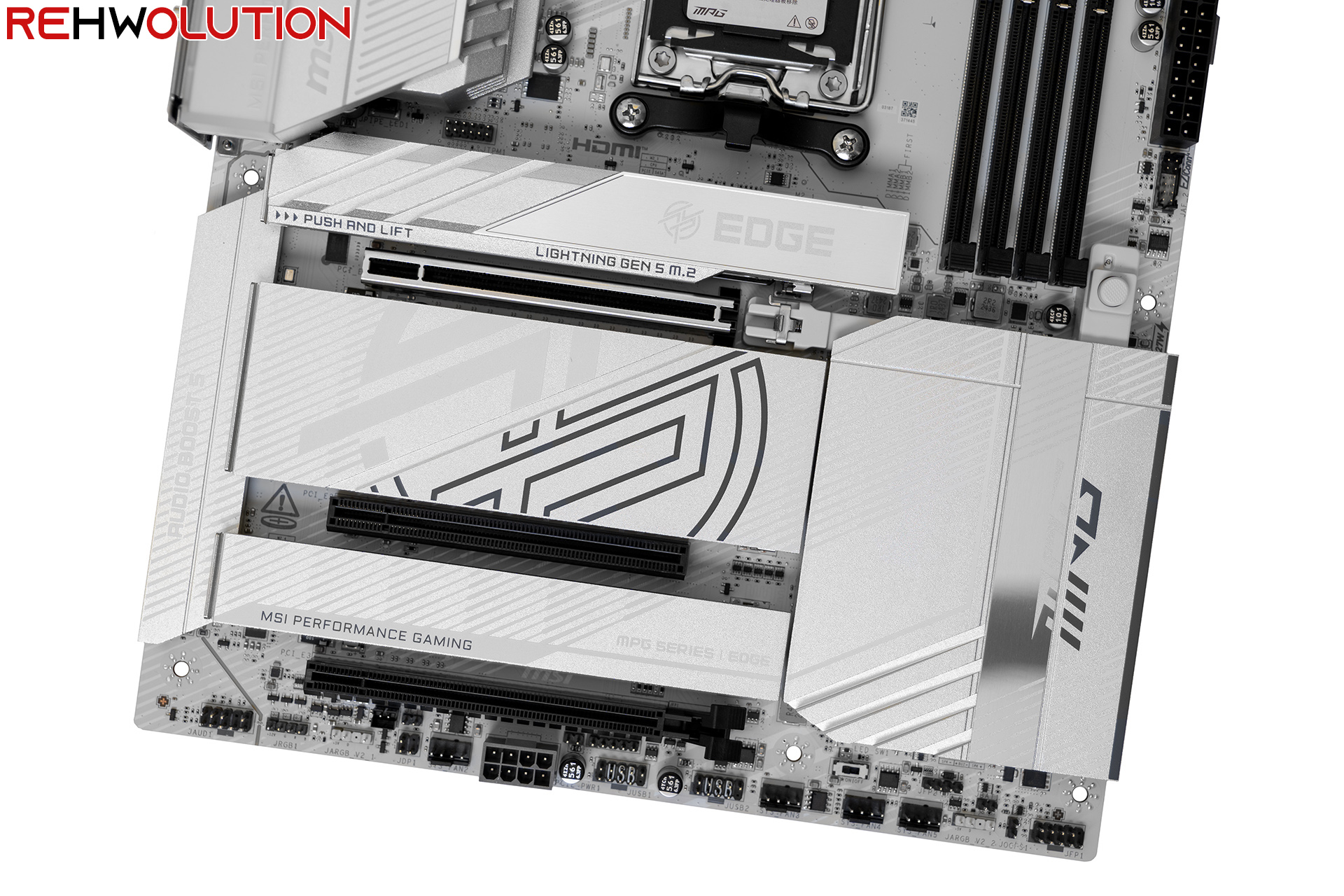

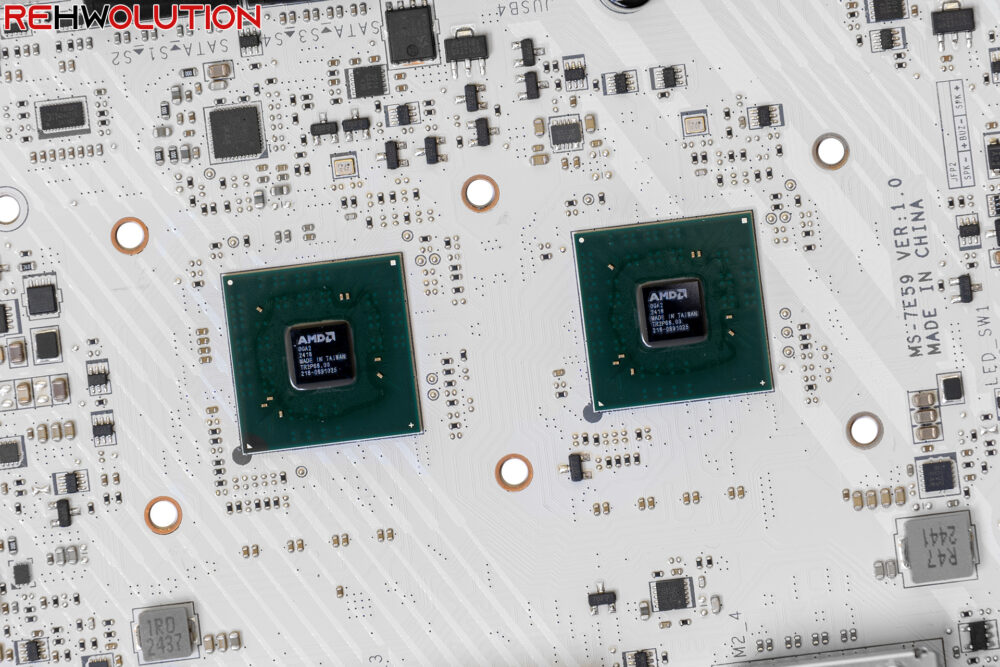

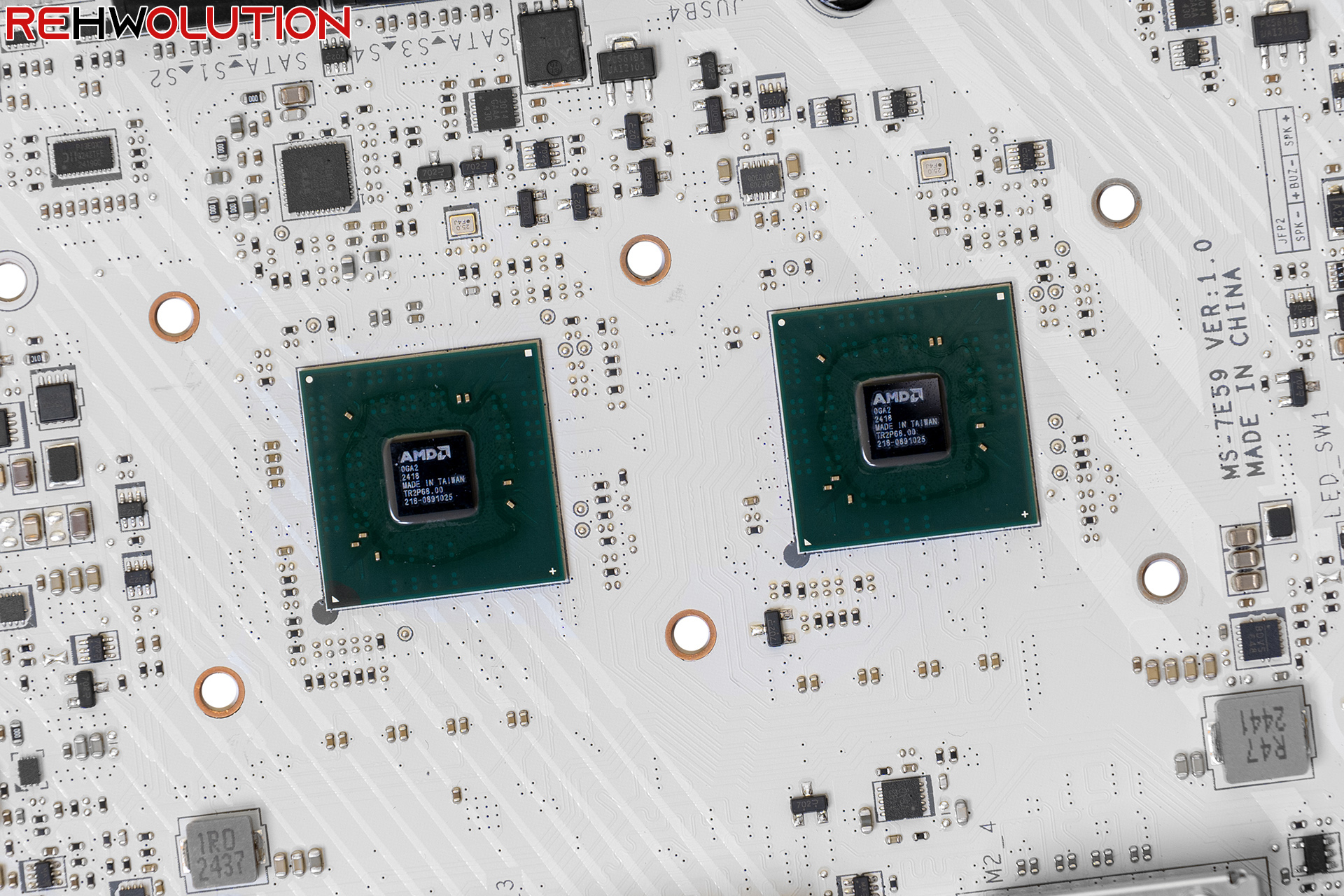

Sulla MSI MPG X870E EDGE TI WIFI troviamo 4 slot M.2, due dei quali sono Gen5 e collegati direttamente al processore ed i restanti due che sono Gen4 e che sono collegati al chipset:

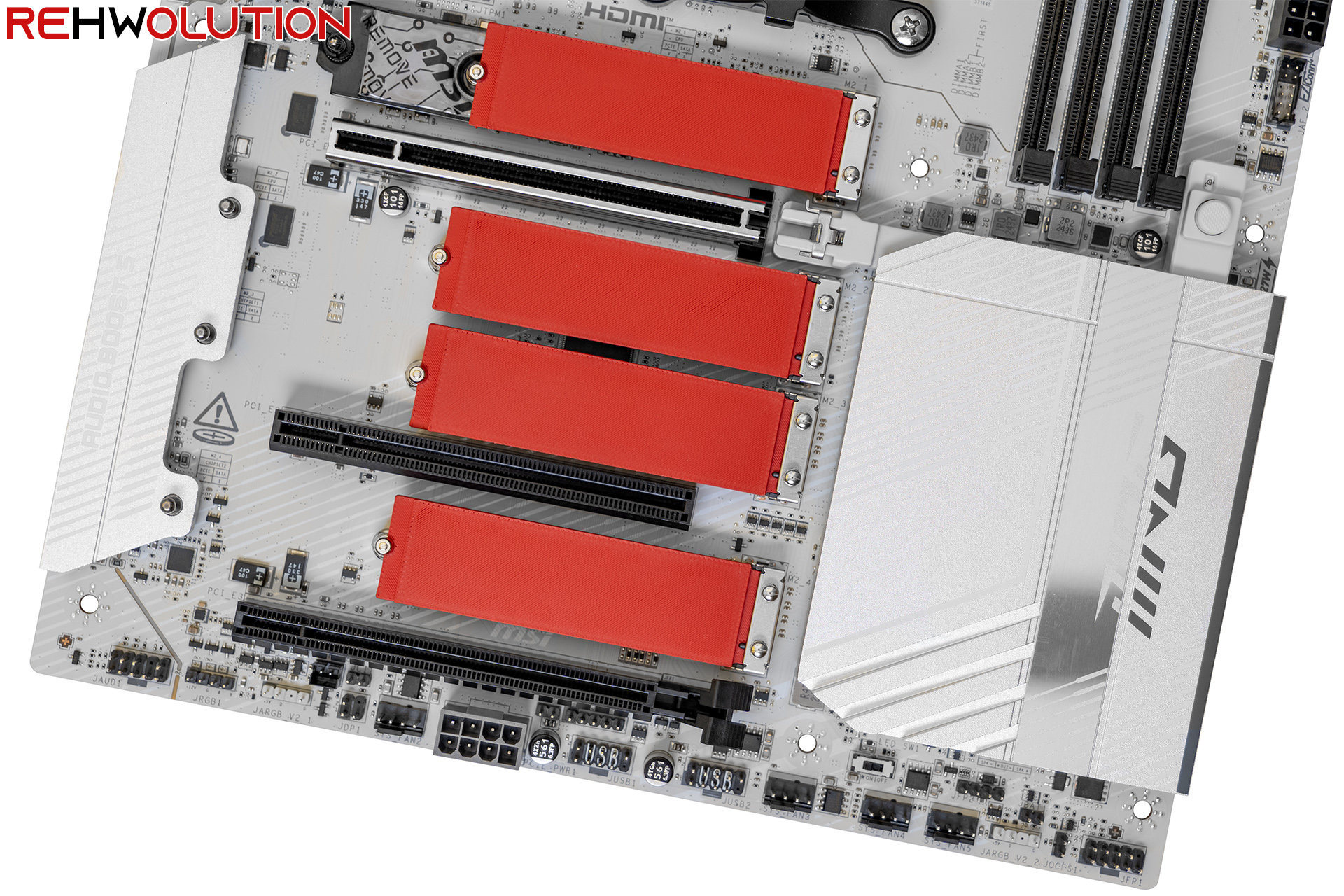

Grazie ad alcuni SSD “dummy” vi mostriamo una rappresentazione visiva di dove gli SSD possono essere montati, con lo slot #1 che supporta lunghezze fino a M.2 22110 (quello più in alto) ed i restanti tre che supportano dimensioni fino a M.2 2280.

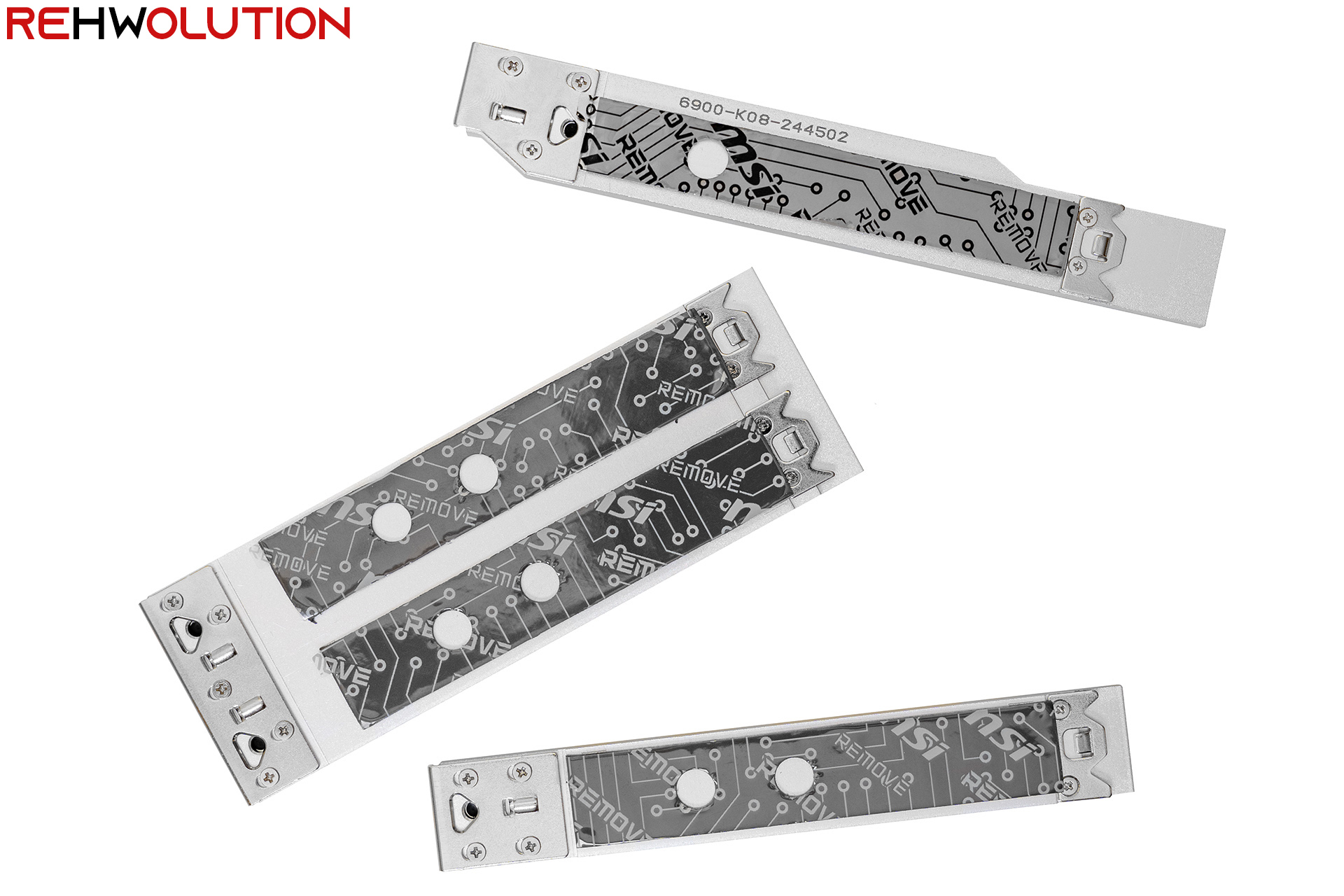

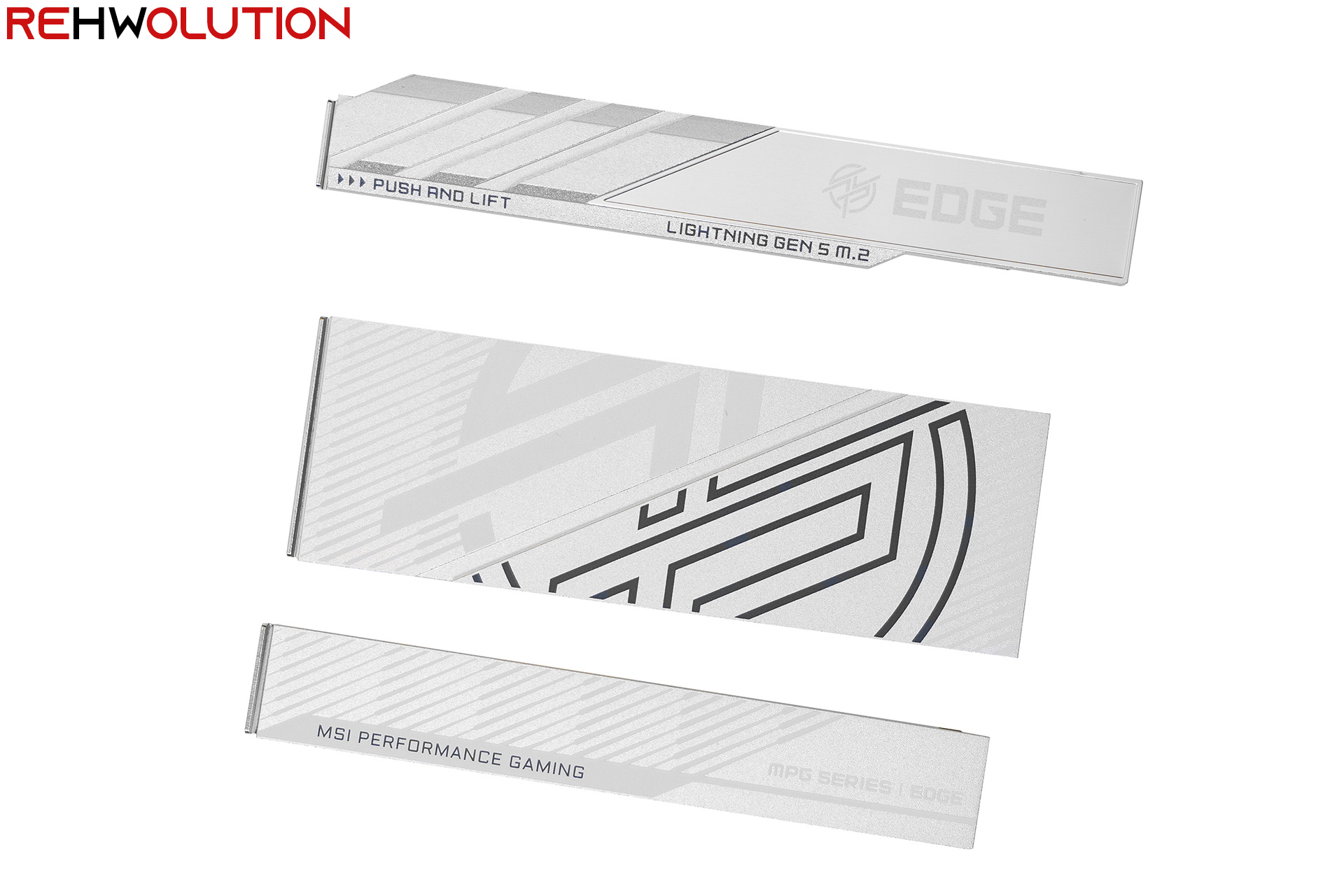

Tutti gli SSD dispongono di sistemi di installazione semplificata chiamata EZ M.2 CLIP II, con i dissipatori di tipo EZ M.2 Shield Frozr II che rendono la procedura completamente tool-less e velocissima, grazie a sistemi a molla che ne consentono la rimozione in maniera davvero facile.
Ogni dissipatore Shield Frozr II dispone ovviamente di pad termici dedicati che coprono l’intera lunghezza degli SSD, garantendo il massimo trasferimento di calore.
Connettori ventole PWM & RGB/ARGB

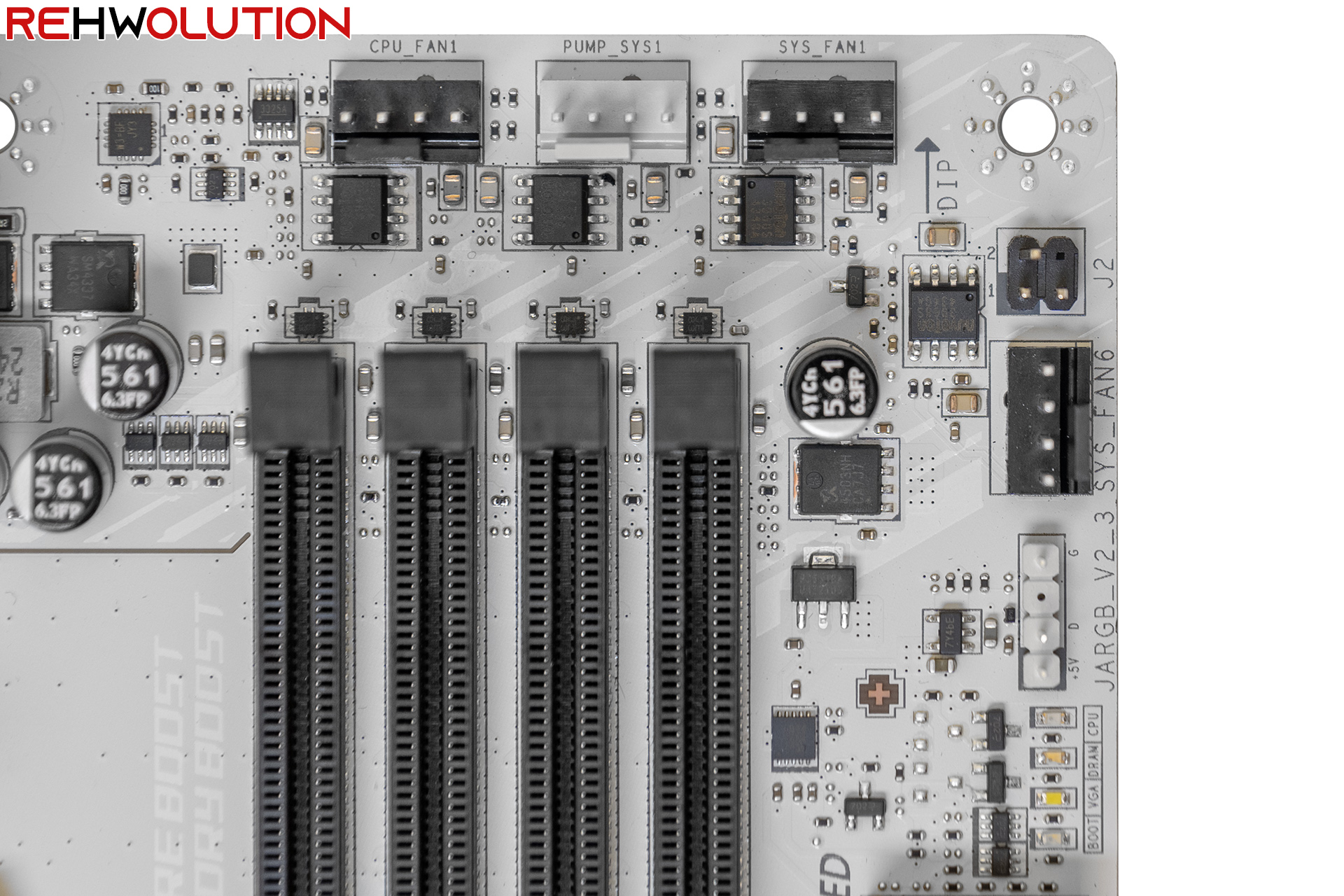

La motherboard dispone poi di un elevato numero di connettori PWM per ventole e pompe per sistemi di raffreddamento AIO:
- 1 connettore PWM CPU_FAN1 (1A/12W)
- 1 connettore PUMP_SYS1 (3A/36W)
- 6 connettori SYS_FAN1~6 (1A/12W)
- 1 connettore tramite EZ Conn (JAF_2)(rating non specificato)

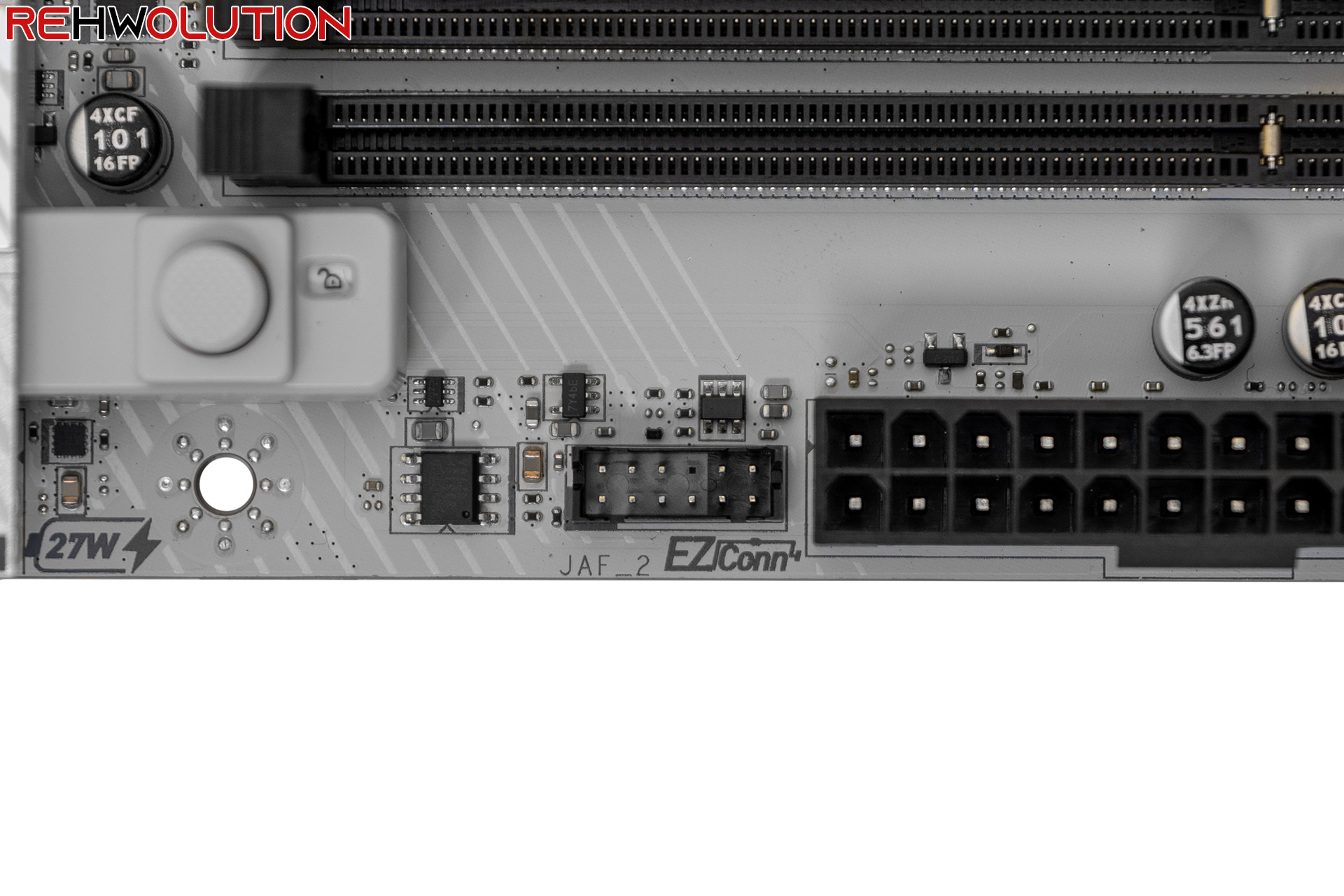

Gli 8 connettori PWM consentono di collegare numerose ventole alla scheda madre, mentre il connettore EZ Conn JAF_2 permette di installare un dispositivo ARGB 5V, una ventola ed un dispositivo USB 2.0 tramite un singolo header, ideale per ridurre l’ingombro dei cavi o per collegare prodotti MSI che supportano tale connettore, come le ventole MPG EZ120 ARGB o gli AIO della serie MPG Coreliquid D, per fare due esempi.

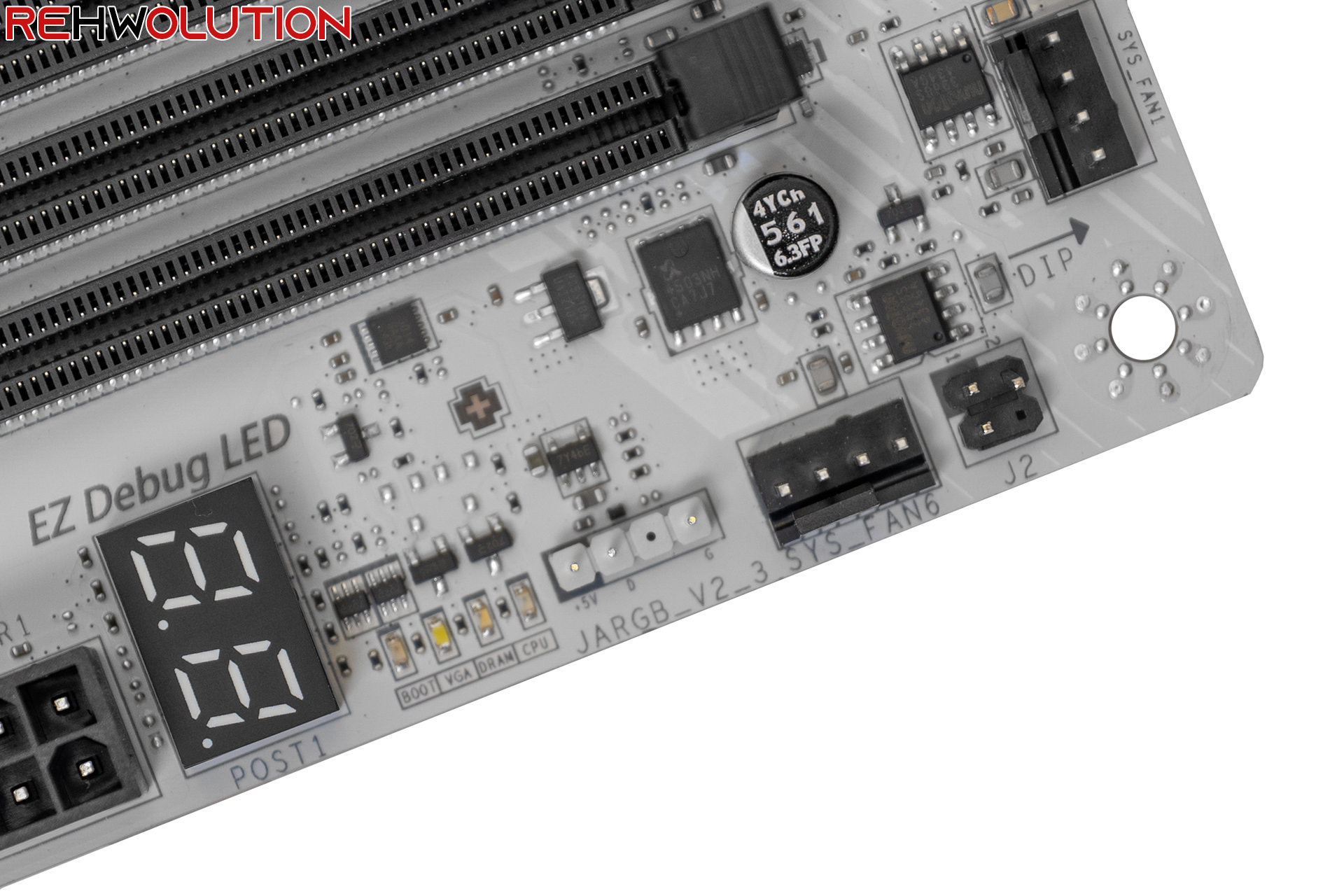

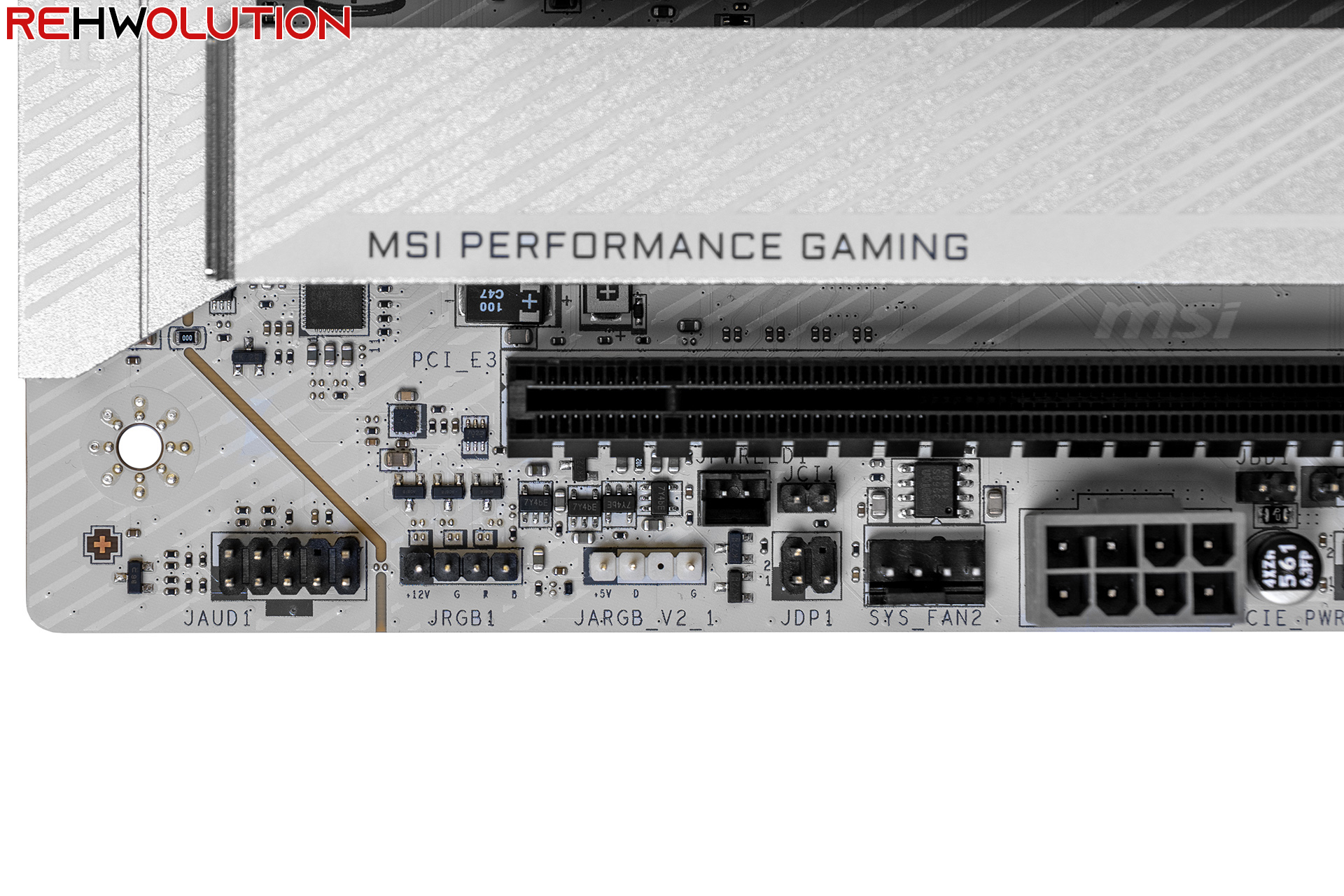

Troviamo poi un connettore RGB 12V 4-pin e ben 3 connettori ARGB 5V 3-pin per sincronizzare gli effetti di illuminazione della scheda madre con il resto del sistema.
Connettività di rete wireless

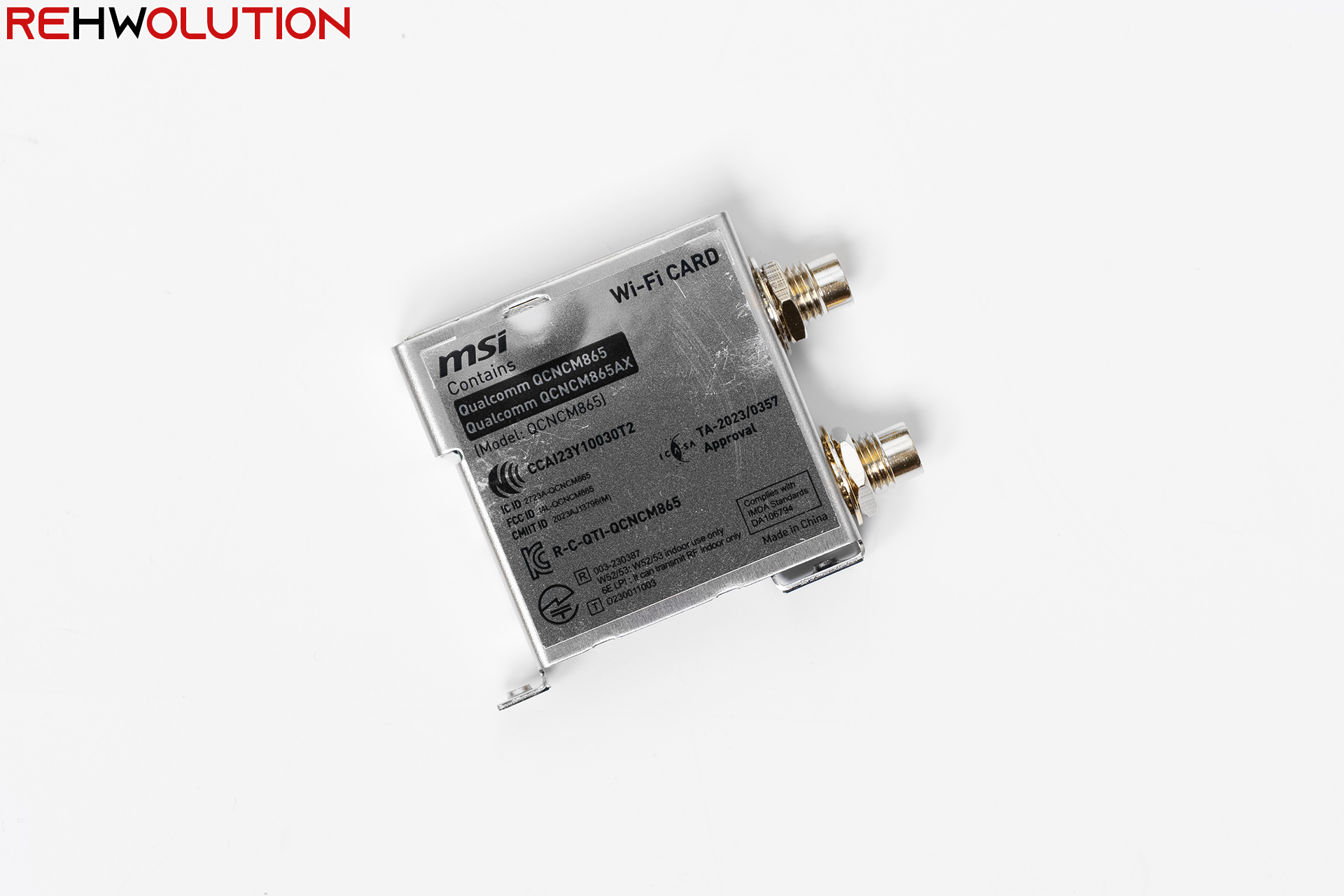

La sezione wireless della scheda madre è affidata ad una scheda Qualcomm QCNCM865, con supporto a WiFi7 (802.11be) tri-band (2.4 GHz, 5 GHz e 6 GHz) e velocità fino a 5800 Mbps, insieme al Bluetooth 5.4.
