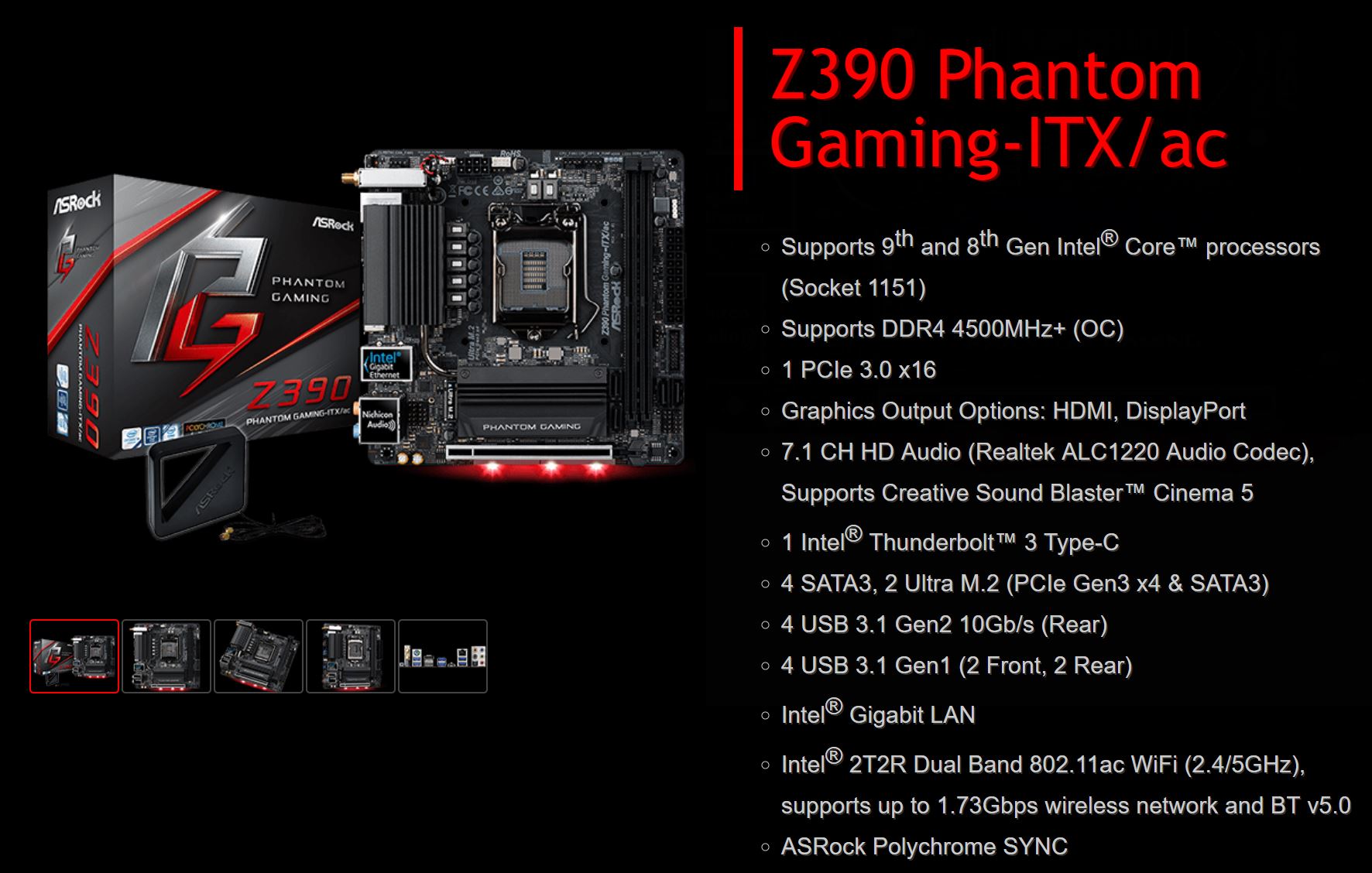

Di seguito le specifiche tecniche della ASRock Z390 Phantom Gaming-ITX/ac; per ulteriori informazioni, per la pagina di download e tutto il resto, vi rimandiamo al sito ufficiale di ASRock (ASRock Z390 Phantom Gaming-ITX/ac):

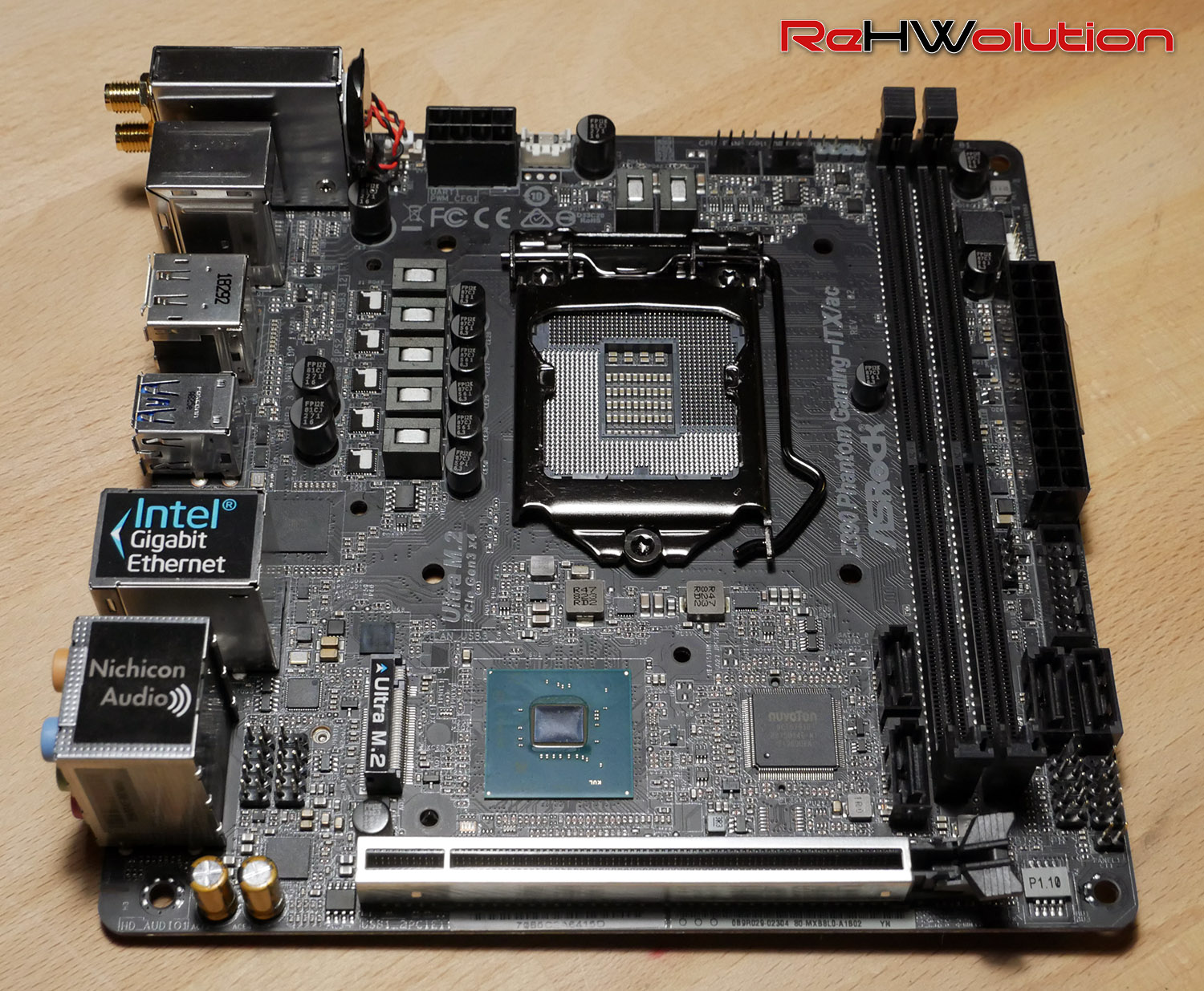

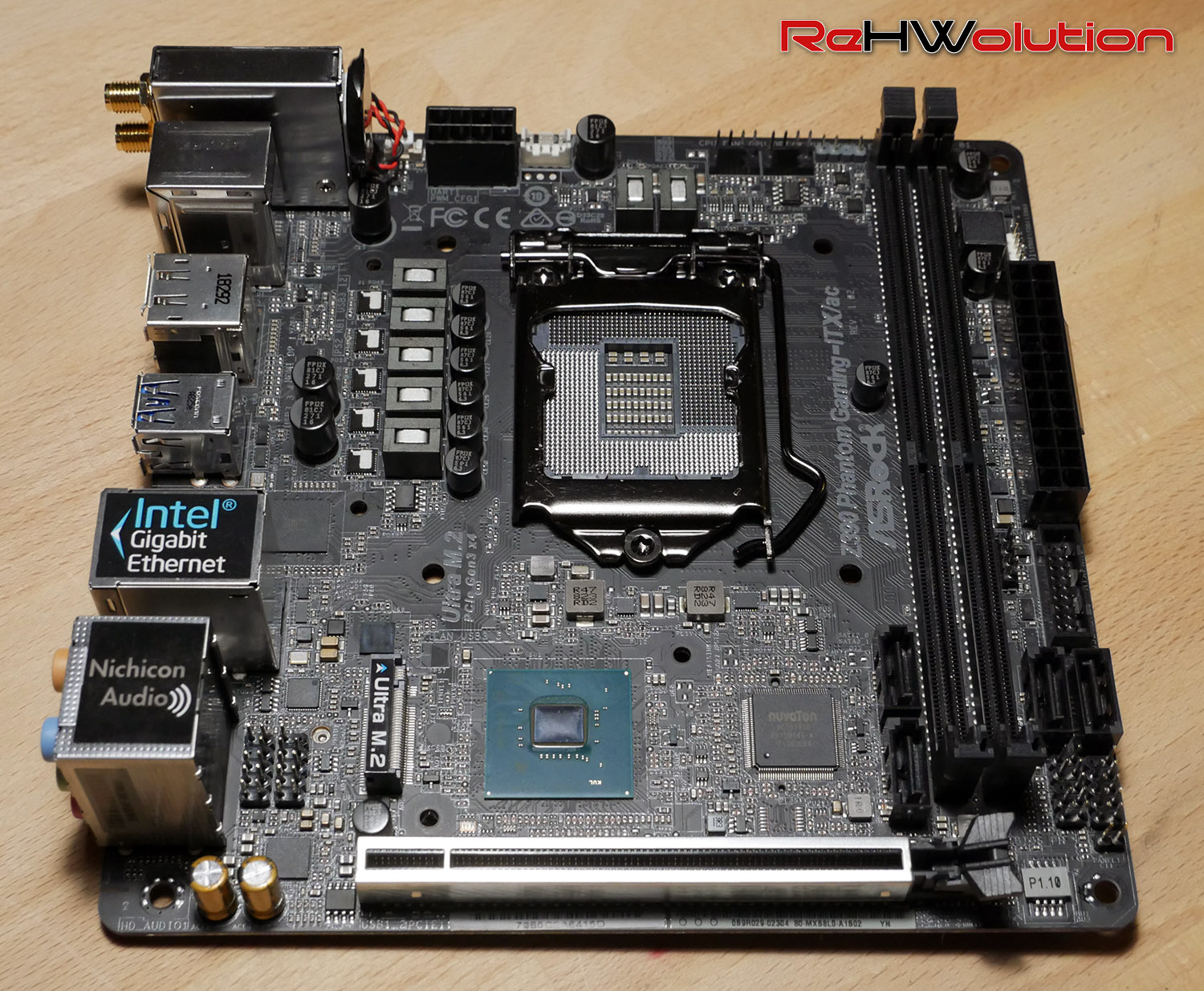

Anche stavolta il design differisce enormemente dalla precedente generazione, con la Phantom Gaming-ITX/ac ovviamente basata su socket LGA1151v2 e chipset Z390, e visto il formato ITX sono presenti ovviamente due soli slot DIMM per memorie DDR4, con capienza fino a 32 GB e velocità fino a 4500 MHz (o superiori, se la CPU e le memorie ve lo permettono).
Primo enorme cambiamento che vediamo rispetto alla generazione precedente è il massiccio dissipatore VRM, cresciuto in massa e superficie di svariate volte rispetto alla Z370 ITX, e tale dissipatore si congiunge con lo slot M.2 frontale, anch’esso novità di questa serie, in dimensioni molto maggiori rispetto al mini-dissipatore del PCH della serie precedente.
La novità non è di per sé lo slot M.2, quanto più la presenza di due slot M.2 invece di uno solo come sulla Fatal1ty, e il dissipatore ovviamente è un’aggiunta gradita.
Il singolo slot PCIe 16x tipico del form factor mini ITX presenta una Steel Armor per proteggerlo da stress meccanici e schede video pesanti.
Sul fronte della connettività posteriore, troviamo sul pannello I/O 6 porte USB 3.1 Gen1 (le classiche USB 3.0), una porta Thunderbolt 3 USB Type-C, uscite HDMI e DisplayPort per l’iGPU dei processori, una porta Gigabit Ethernet mossa da chip Intel i219v, un connettore PS/2 combo, le classiche In/Out audio gestiti da chip Realtek ALC1220 con supporto a Creative Sound Blaster Cinema 5 e, infine, un’antenna WiFi 802.11ac a 1733 Mbps e Bluetooth 5 2T2R.
A livello di connettività interna, è presente un singolo header USB 2.0 ed un singolo header USB 3.0, insieme ad un header LED RGB ed uno LED Addressable RGB.

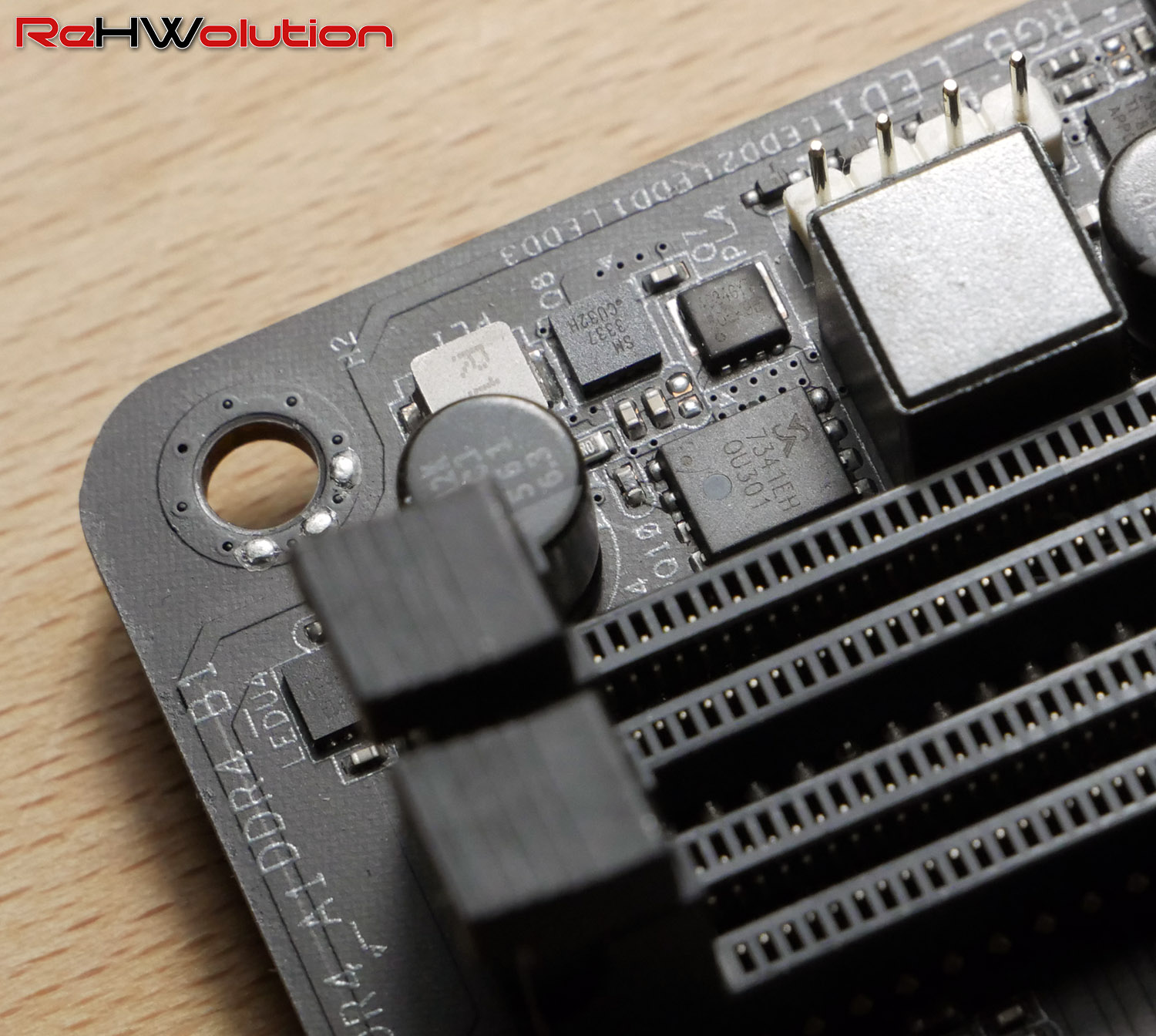

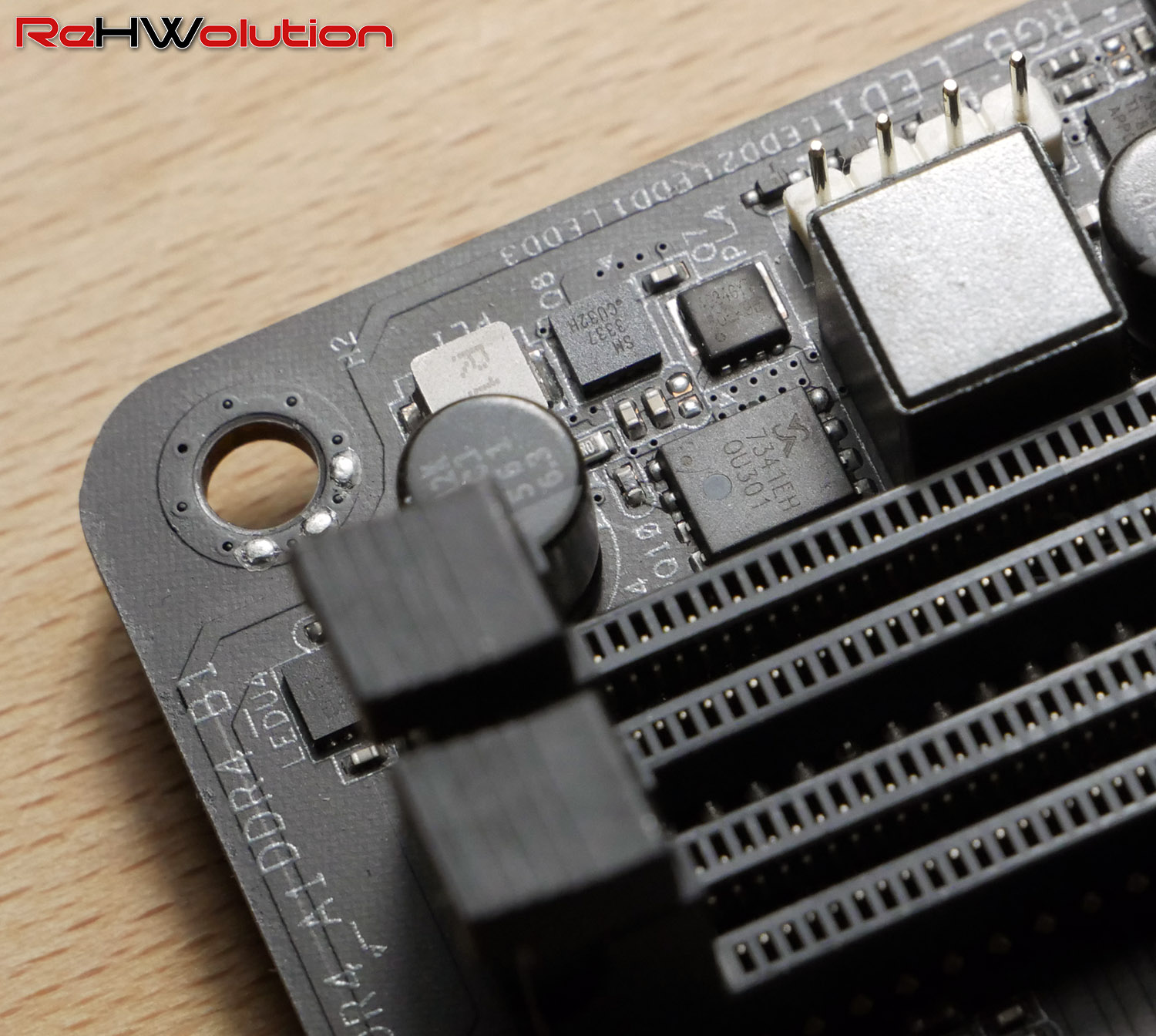

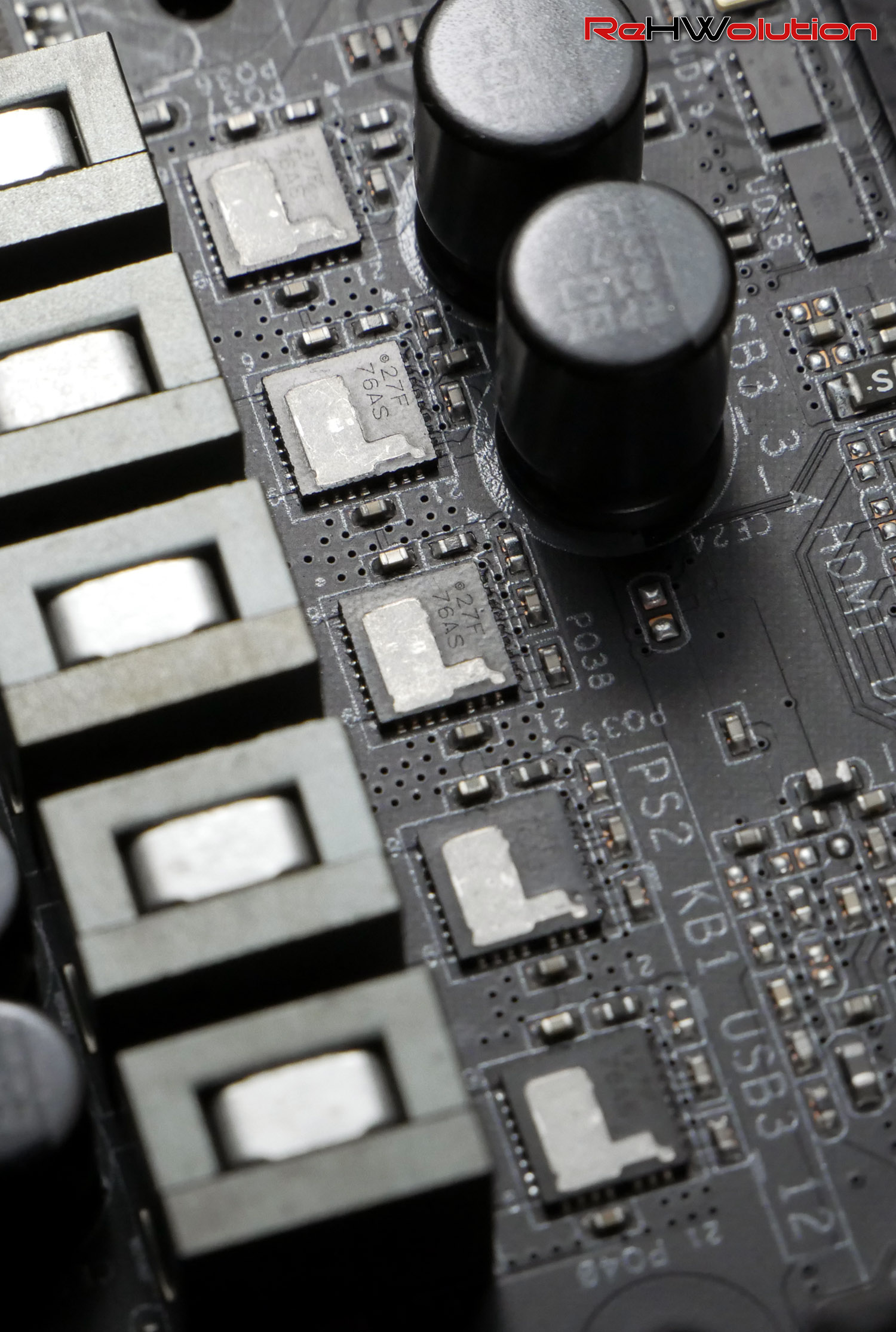

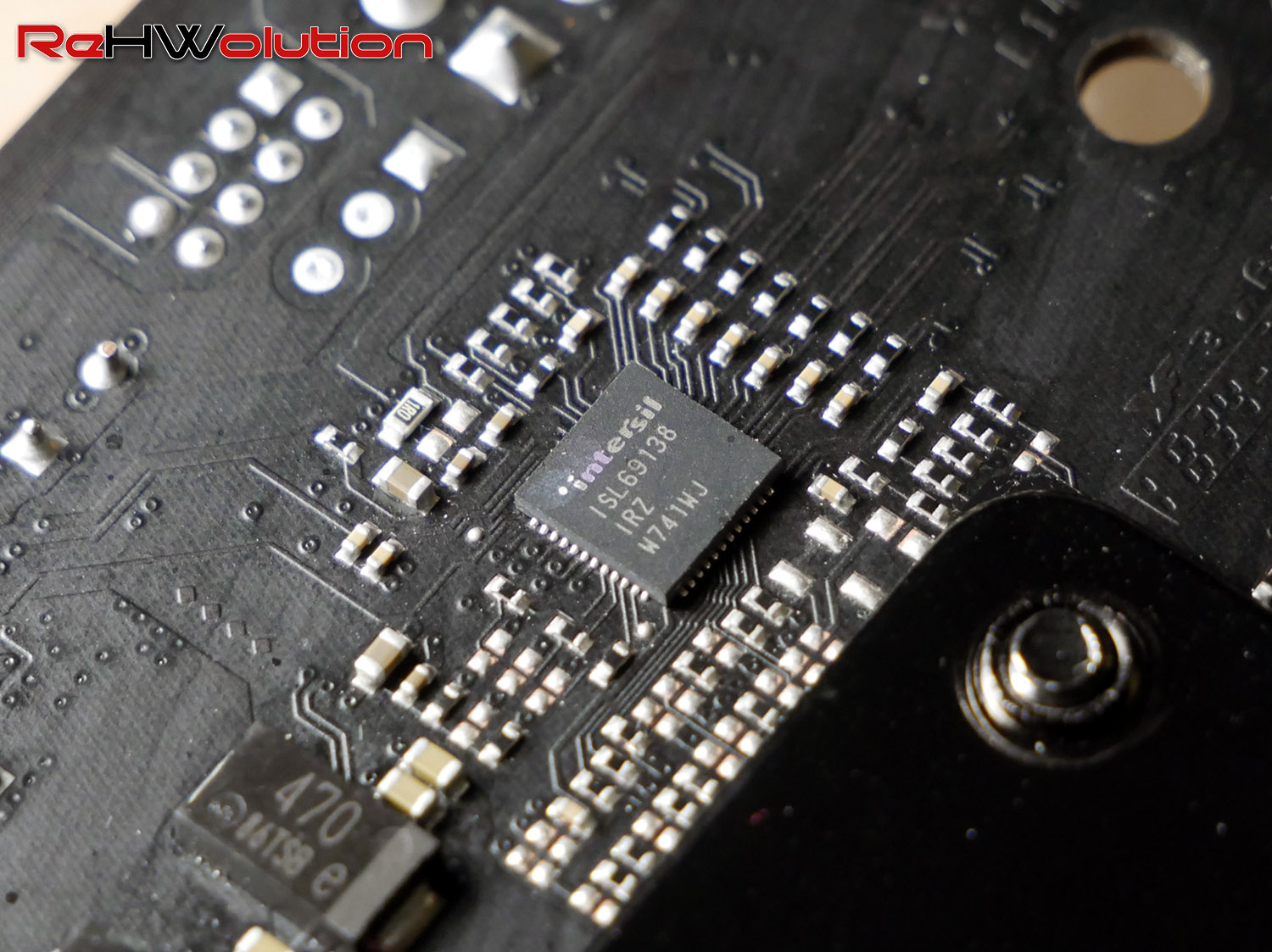

La sezione di alimentazione è affidata ad una configurazione 5+2 fasi, Intersil ISL99227 da 60 A, gestite da un controller, sempre Intersil, ISL69138. L’alimentazione per le DRAM è affidata ad una singola fase SinoPower SM7341EH, gestita da controller RichTek RT8231.
