Introduzione: MSI–> Micro-Star International, meglio conosciuta come MSI, è una rinomata azienda Taiwanese, con succursali in tutto il mondo, specializzata nella produzione di elettronica di consumo: dai barebone agli all-in-one ai portatili alle componenti hardware. Note sono, tra i più smaliziati e gli overclockers, le serie di schede video dotate di sistema di raffreddamento Twin Frozr, innovativo e performante dissipatore che da ben 4 generazioni di VGA consente di ottenere temperature ridotte unite ad un’estrema silenziosità.
Coprendo dai modelli mainstream a quelli enthusiast, MSI propone soluzioni reference e personalizzate sia dell’offerta di nVidia che quella di AMD.
Quest’ultima, recentemente, ha introdotto una GPU che va a piazzarsi tra la fascia mainstream e la fascia media, occupando il posto lasciato “libero” tra la HD7770 e la HD7850.
MSI HD7790 OC
Stiamo parlando della HD7790, di cui oggi recensiremo il modello, nell’incarnazione OC, dell’azienda.
MSI HD7790: specifiche tecniche–> Le specifiche tecniche, consultabili presso il sito ufficiale, sono le seguenti:
Specifiche tecniche della MSI HD7790 OC.
Dotata di 1GB di memoria GDDR5, la HD7790 presenta le stesse caratteristiche base della tradizionale HD7790 reference, se non fosse per due elementi fondamentali: un design del PCB totalmente personalizzato ed un overclock di fabbrica pari a 100MHz, da 950MHz a 1050MHz, mentre le memorie rimangono alla già elevata frequenza di 1500MHz (6000MHz effettivi). Il pannello di connessioni dispone di due connettori DVI Dual Link, un connettore HDMI compatibile con lo standard 1.4a ed un connettore DisplayPort compatibile con lo standard 1.2, con supporto alla risoluzione 4K.
La GPU, denominata Bonaire XT, conta 896 Stream Processors, 256 più della HD7770 e 128 meno della HD7850, avvicinandosi quindi più alla soluzione di fascia media che a quella mainstream. Il bus, a 128 Bit, è collegato a 1GB di memorie GDDR a 1.5GHz, indica una propensione per le risoluzioni non propriamente elevate, in quanto al salire della quantità di pixel a schermo, è necessaria una maggiore banda passante per non penalizzare troppo le prestazioni.
L’architettura alla base della GPU HD7790 è la cosiddetta GCN, Graphics Core Next, che muove l’intera serie HD7000 di AMD. Sviluppata totalmente da zero, quest’architettura è caratterizzata da un’elevata efficienza, una grande potenza di calcolo ed una forte modularità, che consente di spezzare la lineup in prodotti in grado di posizionarsi su tutte le fasce di utenza. Caratteristica peculiare dell’architettura è il fatto che per la prima volta nella storia delle architetture grafiche, si tratta di un sistema che è load-dependent, piuttosto che latency-dependent, aumentando enormemente la potenza IPC (instructions per clock) e consentendo soprattutto grazie alle pipeline ridotte di avere uno scaling delle prestazioni direttamente proporzionale all’aumento della frequenza operativa.
Galleria fotografica: confezione e bundle–> Ecco una serie di immagini raffiguranti la confezione ed il bundle inclusi:
Il lato frontale della confezione, riportante la scritta mastodontica “Afterburner”, il nome della GPU, la quantità di RAM onboard e i vari loghi.Sul retro, una serie di features del design proprietario della scheda, insieme ai requisiti minimi.Il contenuto completo della confezione, formato appunto dalla scheda, dal DVD con driver e Afterburner, adattatore DVI-VGA, adattatore molex>6 Pin PCI-E e manuale di installazione.
Galleria fotografica: la scheda–> Qui, di seguito, alcune immagini della scheda nei dettagli:

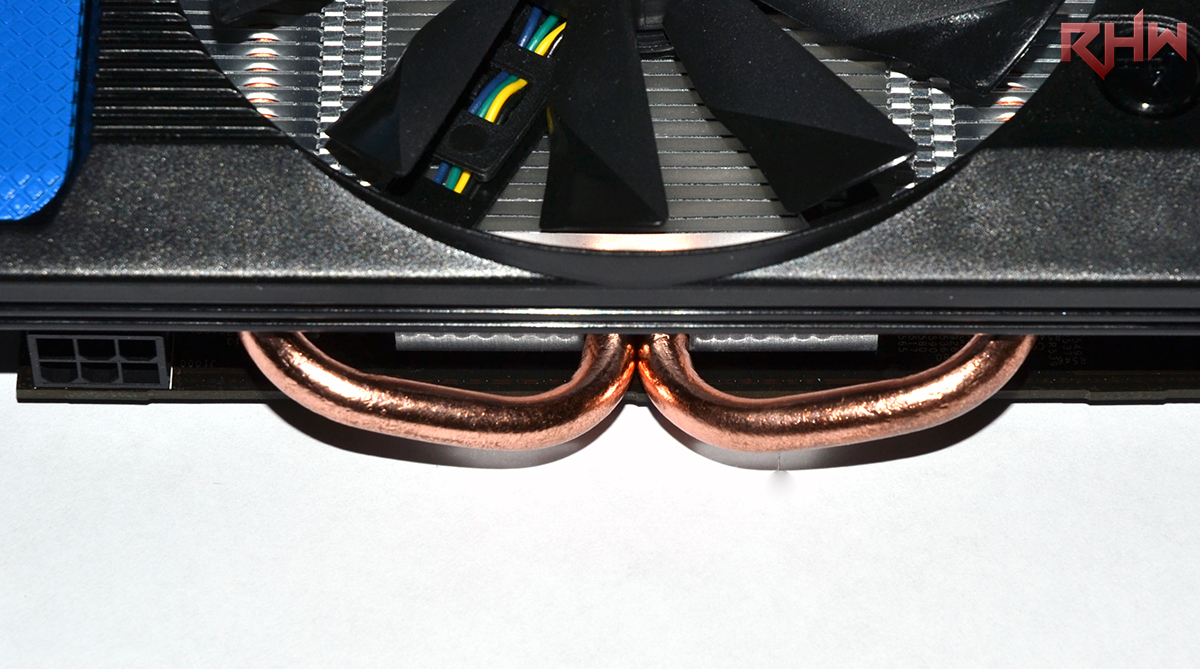

La scheda, con l’enorme ventola (rispetto alle dimensioni della scheda stessa) che sormonta il radiatore inferiore. Il design è davvero compatto ed efficiente.Le due heatpipes da 8mm responsabili del trasferimento del calore dalla baseIl retro del PCB, affollatissimo di condensatori e transistors.Il PCB, con a destra le fasi di alimentazione, e al centro la GPU circondata dai chip di memoria. In basso a sinistra, il connettore goldfinger per il collegamento in Crossfire di due GPU dello stesso tipo.La GPU in tutto il suo (piccolo) splendore.I chip di memoria utilizzati, degli Hynix H5GQ2H24AFR-R0C, certificati per operare a 6GHz QDR con un voltaggio di 1.6v e capienza di 1GBit.Il connettore di alimentazione ausiliario: ricordiamo che il TDP dell’HD7790 è di poco superiore alla specifica del socket PCI-E, attestandosi intorno ai 90W.
Configurazione di prova e metodologia di test–> La configurazione utilizzata per i test è la seguente:
I test sono stati effettuati al massimo della qualità, secondo le seguenti risoluzioni:
1680×1050, AAx2
1920×1080, AAx4
2560×1440, noAA
Test sintetici: Unigine Heaven–>Heaven, prodotto da Unigine è stato il primo Benchmark DX11. Lo scopo principale è quello di mettere in risalto gli straordinari effetti della Tessellation. Difatti dai semplici modelli osservabili con tessellation disattivata, si arriva ad oggetti ricchi di profondità e sporgenze senza dover creare trame complesse. Il compito di arricchire il modello è lasciato all’unità tessellatrice, per cui si tratta di uno strumento indispensabile per valutare l’efficienza dei questa unità nelle moderne soluzioni DX11:
Test sintetici: FutureMark 3DMark11–>3DMark11 è il penultimo nato di Futuremark. Finalmente, dopo una lunga attesa, è possibile testare le più recenti VGA in ambiente DX11 con la qualità del più rinomato benchmark. Il 3DMark11 consiste in quattro test grafici che fanno uso intensivo di Tessellation (particolare tecnologia introdotta con le DirectX11), un Physics Test esclusivamente dedicato alla CPU ed un Combined Test che mette sotto torchio allo stesso tempo il comparto grafico ed il processore:
Test sintetici: FutureMark 3DMark–> In concomitanza con il lancio di Windows 8, Futuremark ha lanciato il nuovo 3DMark, chiamato appunto 3DMark, senza alcun numero riconoscitivo, a segnare la forte integrazione che ha con qualsiasi sistema, da Android a Windows a iOS a OSX, dando per la prima volta la possibilità di paragonare le prestazioni su smartphone e PC fisso in maniera schematizzata e professionale. I test di cui si compone sono tre:
Ice Storm, basato su DirectX9, indicato per computer non recentissimi e sistemi mobile. Con l’ultima patch, è possibile eseguire la versione Extreme, con cui stressare in risoluzione FullHD i tablet ad alta risoluzione/potenza di calcolo.
Cloud Gate, basato su DirectX10, indicato per computer portatili di recente generazione e GPU anche datate.
Fire Strike, basato su DirectX11.1, indicato per sistemi desktop ad alte prestazioni. Il benchmark è eseguibile anche in modalità Extreme, che consente di sfruttare a pieno e sforzare i sistemi multi-GPU di fascia alta.
Test sintetici: 3DMark Fire Strike Extreme–> Menzione a parte merita il benchmark Fire Strike Extreme, parte dell’ultima suite di test della Futuremark, il 3DMark (sì, quello senza numero), i cui requisiti sono davvero estremi e sconsigliati ai deboli di cuore. Tessellazione spinta all’inverosimile, effetti particellari in ogniddove, scintille, nuvole di fumo, fiamme, combattimenti, il tutto in FullHD, ma con un impatto davvero tremendo sulle prestazioni. Poche schede riescono a visualizzare in fluidità un macigno del genere:
Test sintetici: AllBenchmark CatZilla–> Definito da molti come l’Aquamark della next-gen, CatZilla nasce ad opera di una software house semi-sconosciuta (AllBenchmark, divisione software dell’azienda AllPlayer) intenta a portare una ventata di novità nel mondo del testing delle schede video. Il motore grafico proprietario mette in ginocchio tutte le ultime schede in commercio, grazie a gatti giganti (i CatZilla), esplosioni, effetti particellari e musica drum’n’bass che va di pari passo con le scene renderizzate. Il benchmark si avvale delle ultime tecnologie appartenenti alle librerie grafiche DirectX11 e OpenGL 4.2, con quattro diversi preset suddivisi in base alla risoluzione e alla qualità grafica. Noi eseguiremo i tre benchmark:
720p
1080p
1440p
Test sui giochi: Thief (2014)–>Nato come reboot di Thief: The dark project, gioco che nel 1998 rivoluzionò le avventure grafiche introducendo luci ed ombre come elementi attivi del gameplay, Thief (2014) è un gioco sviluppato da Eidos Montreal e Square Enix, aziende che l’anno scorso hanno lavorato già ad un altro reboot, anch’esso utilizzato nella nostra suite di test: Tomb Raider. La storia ci catapulta nei panni di Garrett, un abilissimo e ricercatissimo ladro, alle prese con una nuova “setta” che si avvale di poteri magici di potenza incommensurabili, e nel frattempo cercando di salvare una donna molto importante: sua figlia. Tralasciando il filone logico del gioco, esso si avvale dal punto di vista tecnico di un motore grafico che supporta le DirectX11.1, con il feature level di tipo 11_2, avvalendosi del supporto a Mantle, SSAO, Contact Hardening Shadows e Diffusion DOF. Al pari di Bioshock Infinite, viene anche fornito il supporto all’FXAA, antialiasing ad approssimazione rapida, ottimizzato su Shader Model di 5° generazione. Il gioco è ottimizzato per architetture AMD, in quanto parte del programma AMD Gaming Evolved.
Test sui giochi: Bioshock Infinite–>
Continuiamo con Bioshock Infinite, che ci mette nei panni di Booker DeWitt, un investigatore privato, un tempo agente Pinkerton, incaricato di ritrovare una ragazza, Elizabeth, tenuta prigioniera a Columbia, una fantomatica città sospesa nei cieli, dove le modifiche genetiche sono considerate veri e propri beni di lusso. Per la prima volta nella serie di Bioshock, il personaggio ha un volto, un nome ed una storia precedente al gioco, che verrà svelata con l’avanzare della partita. Il gioco supporta le API DirectX 11, con le quali supporta tecnologie quali: High Definition Ambient Occlusion, Contact Hardening Shadows e Diffusion Depth of Field. È implementato inoltre il supporto all’FXAA (anti-aliasing ad approssimazione rapida) ottimizzato per l’utilizzo su SM 5.0. Il gioco è ottimizzato per architetture AMD, in quanto parte del programma AMD Gaming Evolved.
Test sui giochi: Batman: Arkham Origins–>Chiunque sia appassionato di comics o fumetti, non può non conoscere Bruce Wayne, alias Batman, che ha visto prendere negli ultimi 3 anni la trilogia di Arkham, dapprima in un manicomio, poi al centro di Gotham City, per poi far capolino alle origini, con il terzo capitolo che fa da sequel a tutta la serie. In Batman: Arkham Origins, il cavaliere oscuro è più buio di quanto ci si possa aspettare. Un Bruce Wayne sfrontato, sicuro (troppo) di sé e altezzoso come non ce lo saremmo mai immaginati: il cavaliere oscuro, ancora più oscuro. Tecnicamente parlando, insieme ad Assassin’s Creed IV: Black Flag, è l’ultimo gioco NVIDIA in quanto a tecnologie implementate e supporto al programma NVIDIA – The Way It’s Meant To Be Played, con il supporto a HBAO+, PhysX, Apex e FXAA ad impatto prestazionale ridotto.
Test sui giochi: Metro Last Light–> Dopo l’incredibile successo di Metro 2033, ecco che quest’anno ha fatto capolino sugli schermi dei nostri PC il successore, Metro Last Light, basato sul romanzo Metro 2034 di Dmitry Glukhovsky, che vede il mondo alle prese con i postumi di una terza guerra mondiale atomica, con tutto ciò che ne consegue: la popolazione ancora in vita in Russia si è trasferita nella famigerata metropolitana russa, dotata di 298 km di binari e tunnel sotto Mosca. Ancora una volta, il giocatore rivestirà i panni di Artyom, per impedire una guerra civile che potrebbe portare alla fine il genere umano. Tecnicamente parlando, il gioco è incredibilmente pesante, sia per poligoni a schermo che per requisiti, facendo uso di tutte le tecnologie introdotte dalle DirectX11: Depth of Field, HDAO, Tessellation e real-time Motion Blur. Il gioco è ottimizzato per schede video NVIDIA, dato il supporto all’NVIDIA PhysX e in quanto parte del programma NVIDIA – The Way It’s Meant To Be Played.
Test sui giochi: Tomb Raider (2013)–> Lara Croft. Chiunque abbia un minimo di conoscenza videoludica sa chi si nasconde dietro questo nome: la formosa cacciatrice di tesori intorno alla quale è incentrata la serie Tomb Raider. Nel capitolo che ha visto la luce quest’anno, viene effettuato un vero e proprio fast backward, approfittando di un “reboot” della serie per mostrare al giocatore una Lara Croft appena laureata e alle prese con la sua prima avventura. Ovviamente, le forme (e sì, anche l’avventura) non mancano. Il gioco supporta le DirectX11.1, con il feature level di tipo 11_1, le cui istruzioni vengono utilizzate dal TressFX, tecnologia open source che permette di renderizzare i capelli in maniera più realistica, e se supportata dall’hardware, senza un impatto consistente sulle prestazioni. Il motore grafico utilizzato è proprietario di Crystal Dynamics, e consente di scalare discretamente su macchine di potenza diversa senza influire troppo negativamente sull’aspetto delle texture. Il gioco è ottimizzato per architetture AMD, in quanto parte del programma AMD Gaming Evolved.
Test: overclock ed overvolt–> Certo che non ci accontentiamo di benchmark sintetici eseguiti a default: abbiamo provveduto a trovare il massimo overclock stabile della GPU, rilanciando alcuni dei benchmark della nostra suite. Il risultato? 1250MHz sulla GPU e 1750MHz sulle memorie, rispettivamente il 25% e il 16.6% di aumento di frequenza! Considerate che la scheda non permette l’overvolt, quindi un plauso ad AMD ma soprattutto MSI che col suo design custom permette di salire davvero tanto in overclock!
GPU: 1250MHz VRAM: 1750MHz
Lanciando il 3DMark06, siamo riusciti ad aumentare incredibilmente il punteggio ottenuto, superando ben 29000 punti!
3DMark06 a 1250/1750: 29484 Marks.
Non contento, ho cercato di spingere la scheda oltre ogni limite, raggiungendo 1280MHz sulla GPU e 1780MHz sulle RAM, valori elevati sì ma decisamente instabili. Lanciando il 3DMark11 in modalità Performance, dai P6079 a ben P7800 Marks tondi! Un aumento del 30% (ottenuto anche tramite la disattivazione della Tesselation, come avviene su HwBot per spingere al massimo gli score):
3DMark11: 7800Marks ottenuti a 1280/1780MHz.
Considerazioni finali–> Design e qualità costruttiva
Il design personalizzato ben si sposa con la caratteristica linea di stile dell’azienda e con il ridotto form factor del PCB, anch’esso di tipo custom: la qualità costruttiva è la tipica MSI, componenti Military Class fin dagli elementi più economici dei propri prodotti. La grande ventola sul dissipatore in alluminio consente di tenere a bada le temperature e di rimanere in range operativi davvero silenziosi. Dall’80% in poi, però, la ventola risulta fastidiosa. Badate bene, però, che la ventola non va mai oltre il 50% secondo il profilo standard, in virtù del fatto che le temperature sono sempre contenute.
Prestazioni e overclock
Le prestazioni della HD7790 di MSI (che ricordiamo presenta un overclock di fabbrica) sono più vicine alla HD7850 di quanto ci si possa immaginare: con un comportamento in linea di massima più che decente ad una risoluzione massima di 1680×1050 punti, la scheda inizia a subire il peso dei pixel e delle texture in FullHD, il che non deve sorprendere più di tanto visto il prezzo contenuto a cui si trova la scheda. Tramite overclock (che su questo modello non è operabile tramite overvolt, ma solo a voltaggi standard) è possibile raggiungere le prestazioni della sorella maggiore, che dista “soli” 128 Stream Processors, andando comunque a risparmiare sul prezzo di acquisto di una nuova VGA.
Compatibilità
Sul fattore compatibilità, la scheda dispone di connessione PCI-E 16x di tipo 3.0, retrocompatibile con gli standard 2.0 e 2.1 (non è assicurata la compatibilità su schede madri con connessione PCI-E 16x di prima generazione), mentre da lato alimentatore è suggerito dall’azienda un alimentatore da almeno 550W. Noi di ReHWolution, però, possiamo garantirvi che, visti i consumi contenuti (sotto i 100W), basta un buon alimentatore da 400-450W per assicurarvi la piena stabilità operativa. Qualora voleste configurare un sistema multiGPU, l’alimentatore consigliato è di 550-600W, in modo da avere un ottimo margine di overclock.
Prezzo
Il prezzo della scheda è di 134.90€ presso i rivenditori ufficiali. La scheda è disponibile a prezzi leggermente più contenuti presso altri store, che però figurano come rivenditori non autorizzati dall’azienda. Diffidate da chi fornisce prezzi bassi, la fregatura è nel supporto post-vendita!
