ASRock X670E Steel Legend

Ecco, di seguito, le specifiche tecniche della ASRock X670E Steel Legend. Per maggiori informazioni, per le QVL e i driver più aggiornati, vi rimandiamo al sito ufficiale del produttore (ASRock):

La ASRock X670E Steel Legend ha al suo centro il nuovo socket AMD AM5 (LGA1718), compatibile con CPU Ryzen serie 7000 e almeno in teoria anche con i prossimi processori 3D V-Cache che verranno annunciati nel corso del CES 2023. Il socket è affiancato da 4 slot DIMM DDR5 SMD (Surface-Mounted) con supporto fino a 128 GB e frequenze di 6600 MHz (in OC), velocità che la piattaforma però riesce a raggiungere solo in configurazione 1DPC (1 DIMM per canale).

La connettività posteriore, molto ampia per una scheda dal prezzo intorno ai 400 €, include ben 12 porte USB così suddivise:

• 4 porte USB 2.0
• 6 porte USB 3.2 Gen1 (5 Gbps)
• 1 porte USB 3.2 Gen2 (10 Gbps)
• 1 porta USB Type-C 3.2 Gen2x2 (20 Gbps)

insieme ad un set di connettori SMA per antenne con supporto al WiFi 6E 802.11ax (con velocità superiori ad 1 Gbps), una porta HDMI 2.1, una porta DisplayPort 1.4 (ricordiamo che i nuovi processori Ryzen serie 7000 includono una GPU per output basilare video al pari di Intel), una porta Ethernet da 2.5 Gbps pilotata da un chip Realtek RTL8125BG, una porta Ethernet da 1 Gbps pilotata da un chip Realtek RTL8111H ed interfacce di input ed output oudio analogiche e digitali (tramite S/PDIF) pilotate da un chip Realtek ALC1220, insieme ad un tasto per la funzione di BIOS Flashback che però, ricordiamo, essere una feature obbligatoria su AM5 visto che sono i processori stessi a supportarla.

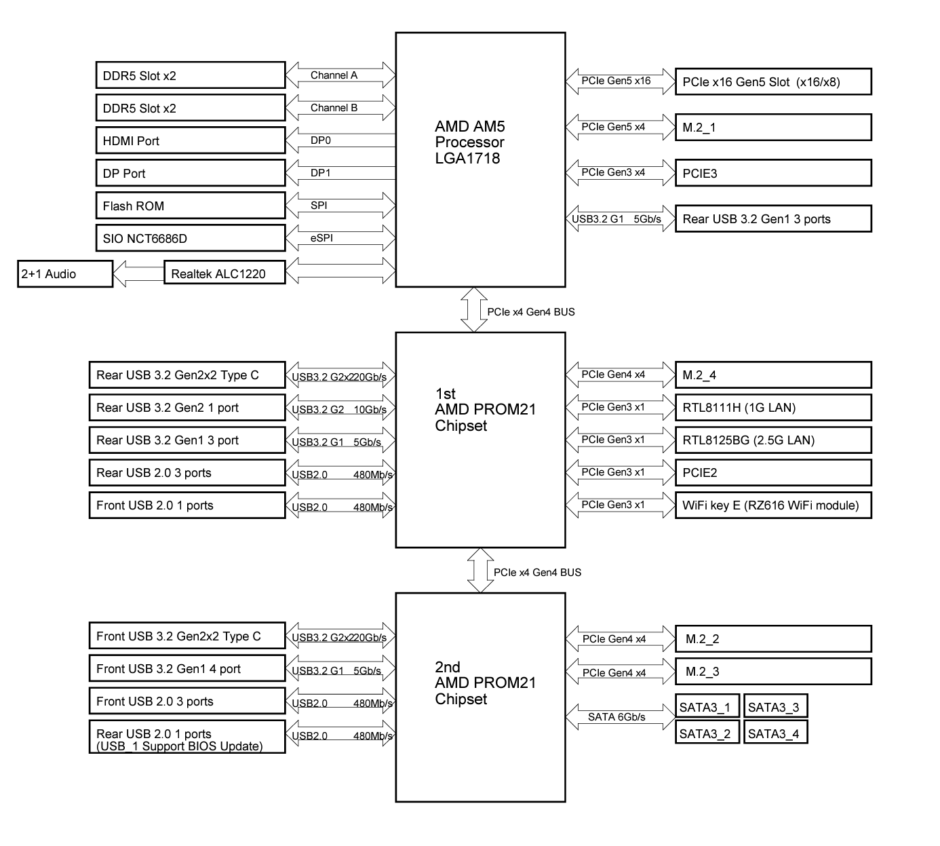

Sulla scheda troviamo inoltre 4 slot M.2:

• M.2_1: collegato direttamente al processore, PCIe 5.0 x4
• M.2_4: collegato al primo chip X670E, PCIe 4.0 x4
• M.2_2 e M.2_3: collegati al secondo chip X670E, entrambi PCIe 4.0 x4

Questa scheda, come tutte le schede X670 e X670E in commercio, dispone quindi di due chip AMD Promontory 21, nome in codice per il successore di X570 che viene prodotto da ASMedia, in configurazione daisy-chain (a cascata) che si spartiscono l’intera connettività della motherboard, fatte eccezioni per alcune porte e slot che vengono collegati direttamente al processore per le massime prestazioni.

Per quanto riguarda gli slot PCIe, invece, la scheda madre presenta una configurazione come segue:

• PCIE1, 16x fisico, 16x elettrico, PCIe 5.0 collegato al processore
• PCIE2, 1x fisico, 1x elettrico, PCIe 3.0 collegato al chipset
• PCIE3, 16x fisico, 4x elettrico, PCIe 3.0 collegato al processore

Sfortunatamente, La ASRock X670E Steel Legend non dispone di molti slot PCIe, sacrificando lo spazio a bordo per alloggiare 4 slot M.2 per SSD ad alte prestazioni. Al giorno d’oggi è difficile saturare più di 1 o 2 slot PCIe su una motherboard, ma avremmo comunque preferito un numero di slot maggiore.

Come già accennato, la sezione audio è affidata ad un chip Realtek ALC1220, che dirige una porta Line In, una porta Speaker/Cuffie ed un’output digitale tramite S/PDIF.
