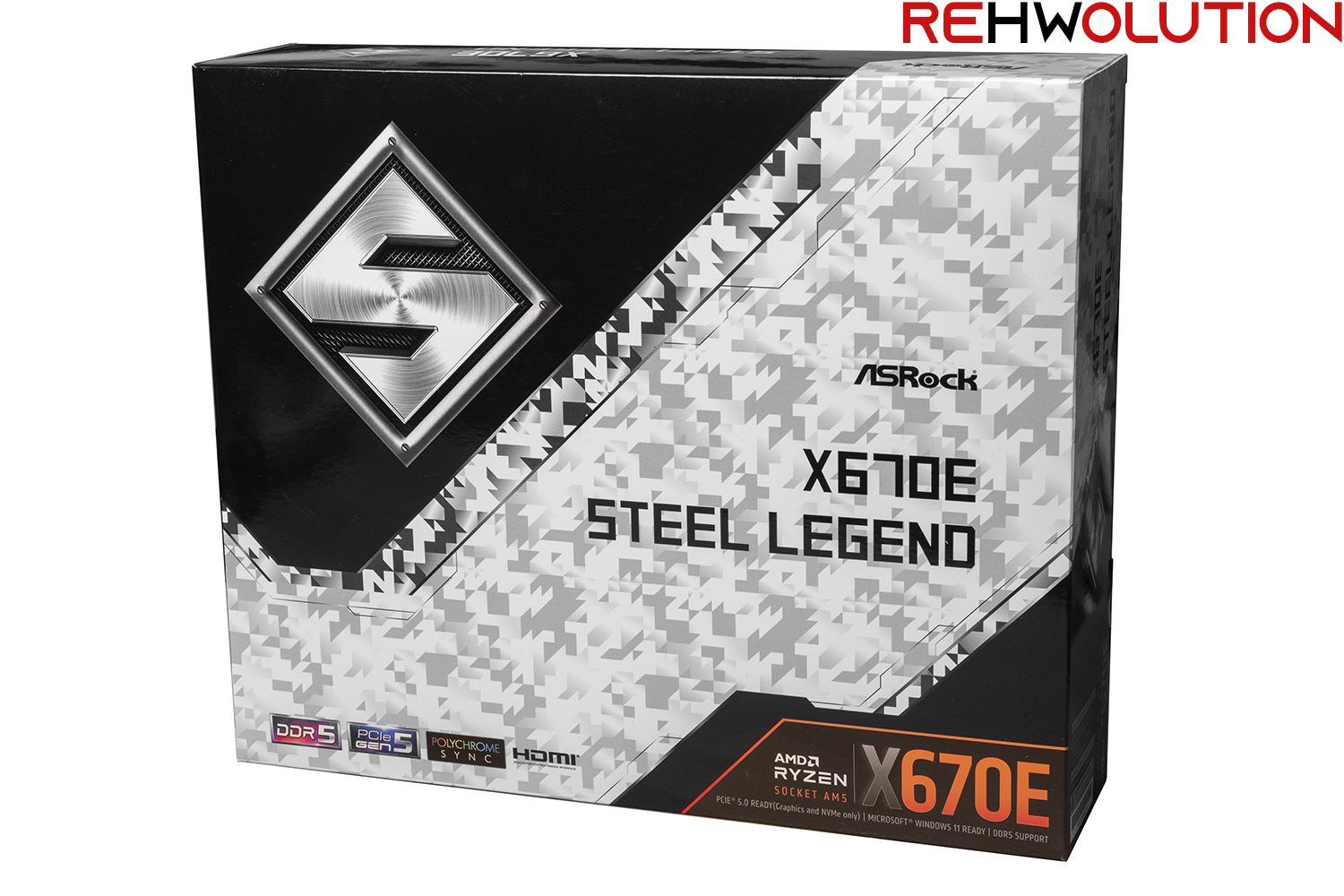

Ecco come si presenta la confezione della motherboard:

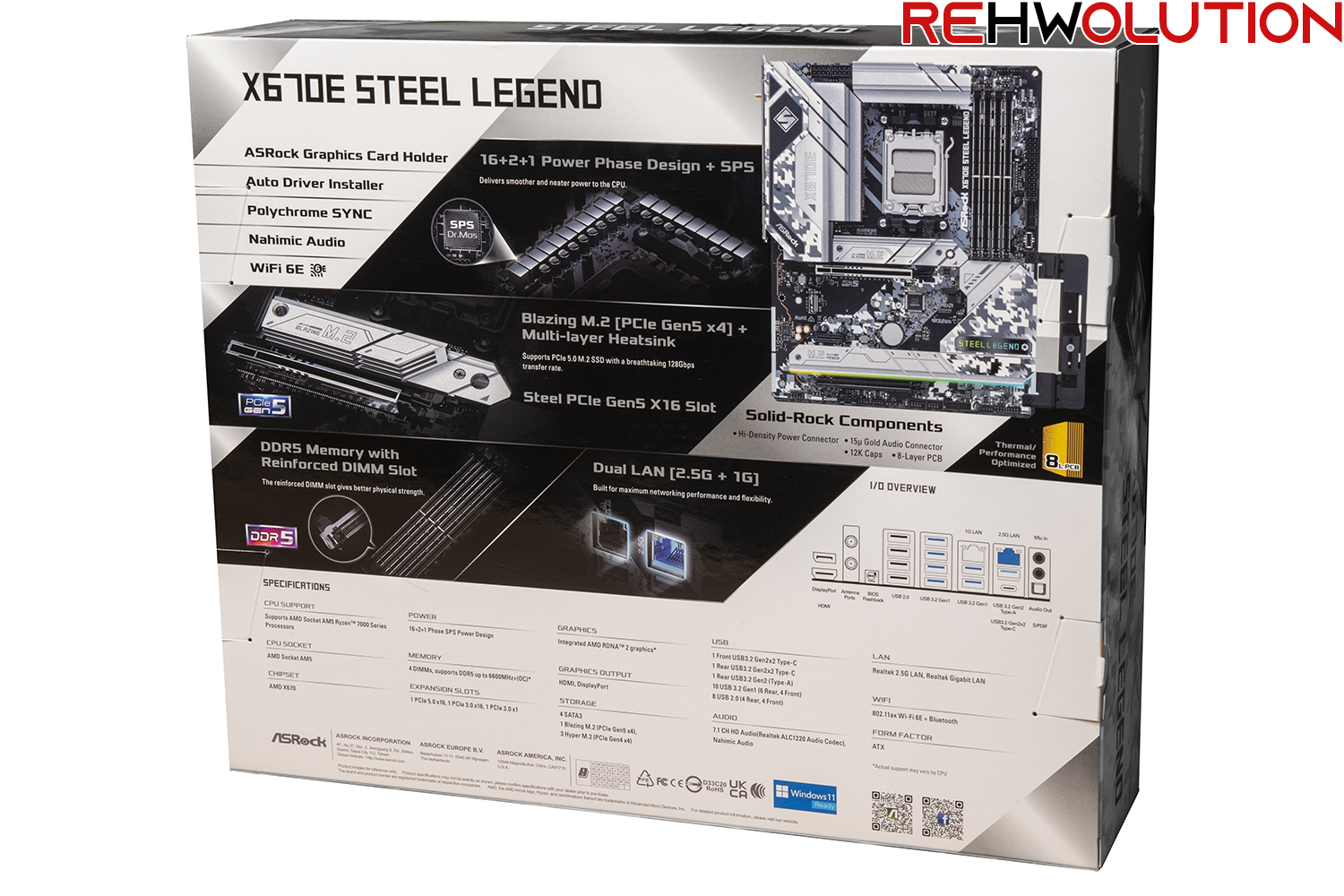

Uno stile grafico che richiama fortemente il tema ritrovato sulla scheda madre stessa, per la scatola della X670E Steel Legend. Se nella parte frontale, oltre al nome, troviamo poche informazioni essenziali come il supporto a DDR5, PCIe 5.0 e al software Polychrome Sync per la gestione dell’illuminazione RGB, insieme al tipo di chipset utilizzato, sul retro troviamo molte più informazioni, come la panoramica del pannello I/O, le caratteristiche salienti della motherboard, le specifiche e diversi dettagli sulla connettività.
Al suo interno, una scatola in cartone semplice che ne alleggerisce indubbiamente l’impatto ecologico, rinunciando al cartone inchiostrato o plastificato tipico di altri brand.

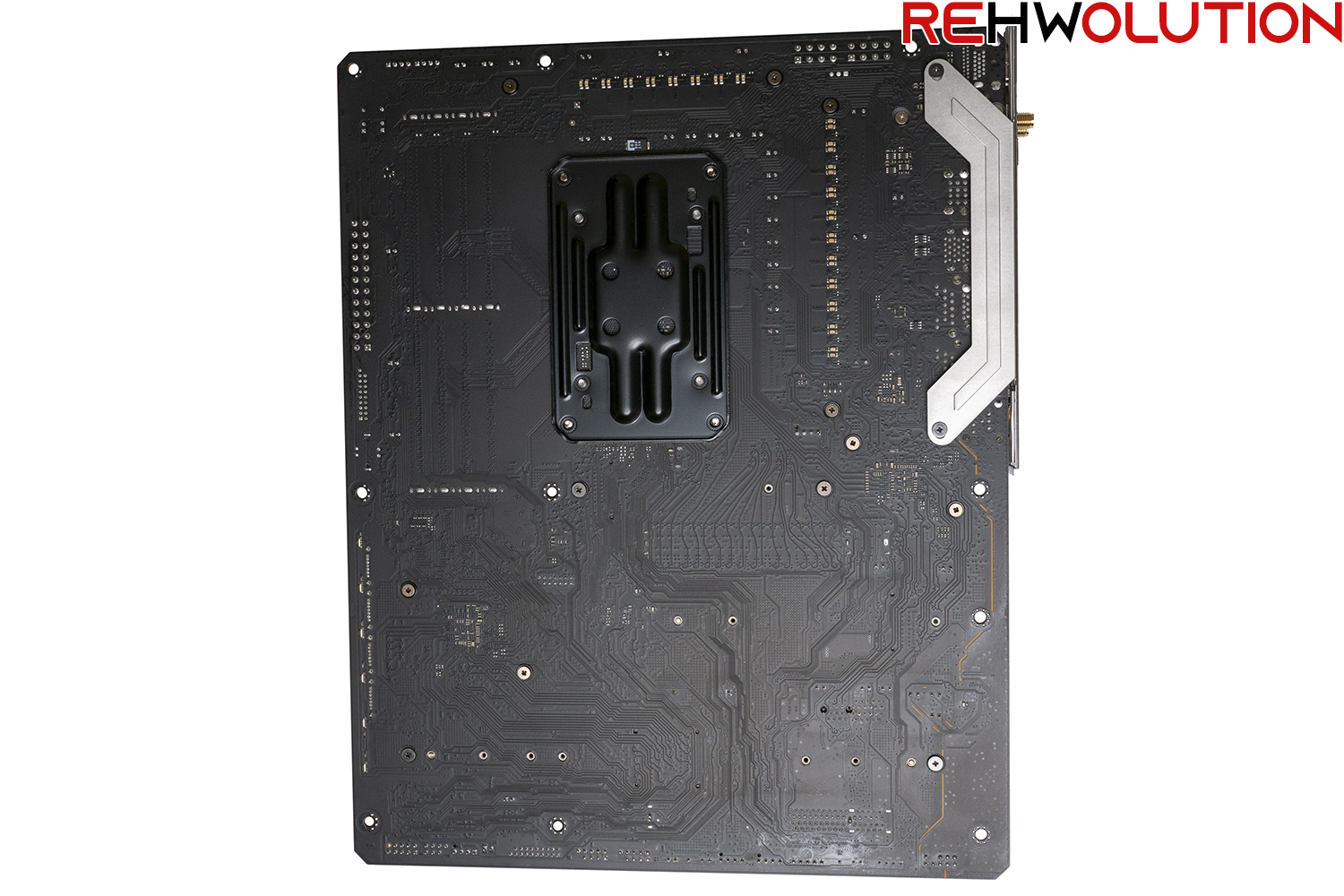

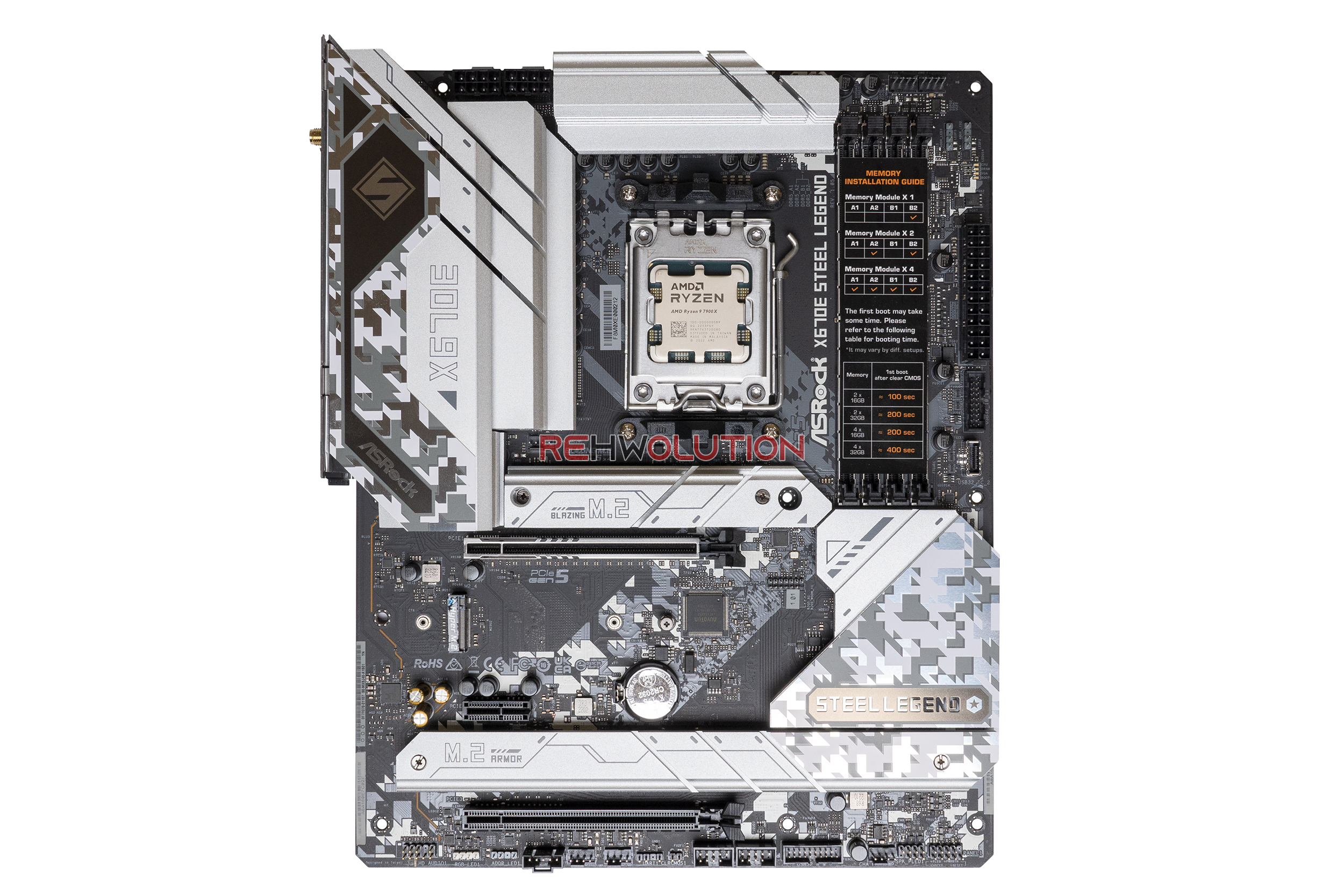

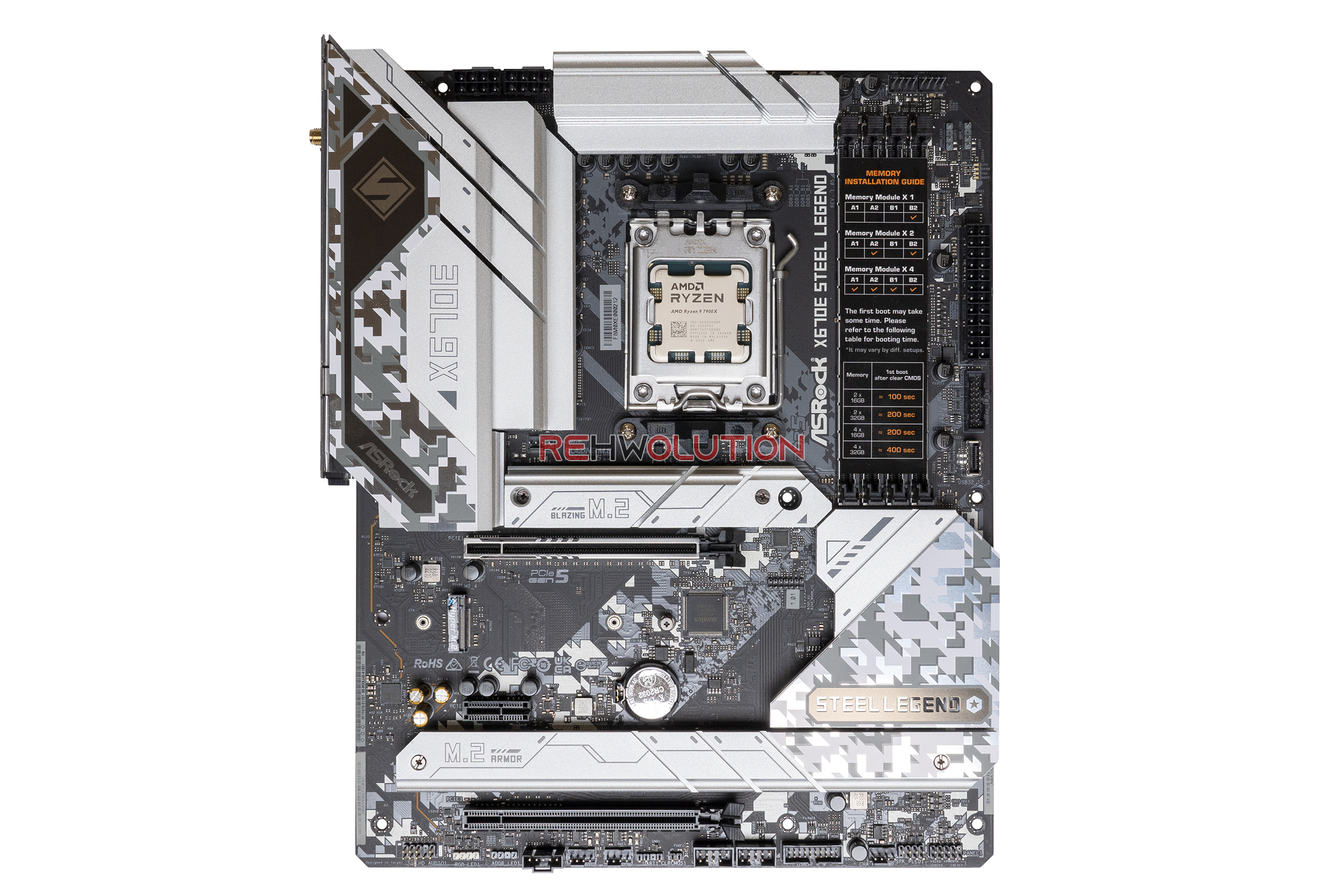

Eccoci quindi di fronte alla scheda madre, che presenta il classico form factor ATX ed un design che richiama allo schema DDPAT (Digital Disruptive Pattern, tipico delle moderne mimetiche militari) in versione “artica”, con bianco, grigi e nero che si alternano sia sul PCB della scheda che sugli elementi in alluminio responsabili della dissipazione del calore generato.
Il bundle consiste in:
- 2 cavi SATA 6 Gbps
- Manuali di installazione e guida rapida
- Supporto GPU
- Antenna 2T2R per WiFi 6E
- Dissipatore attivo per SSD M.2
- Cartolina Steel Legend
- Velcro strap per la gestione dei cavi
- Viteria assortita per M.2 e supporto GPU
Sebbene non particolarmente ricco, nel bundle della scheda oggi testata non manca davvero nulla, e se per caso avete notato l’assenza di un DVD driver, non abbiate timore: durante la prima sequenzia di avvio di Windows un programmino installerà automaticamente tutti i driver di cui avrete bisogno per scaricare updates di Windows e dei singoli driver, operazione resa decisamente più semplice dal software ASRock APP Shop che potete scaricare direttamente dalla pagina prodotto della motherboard.

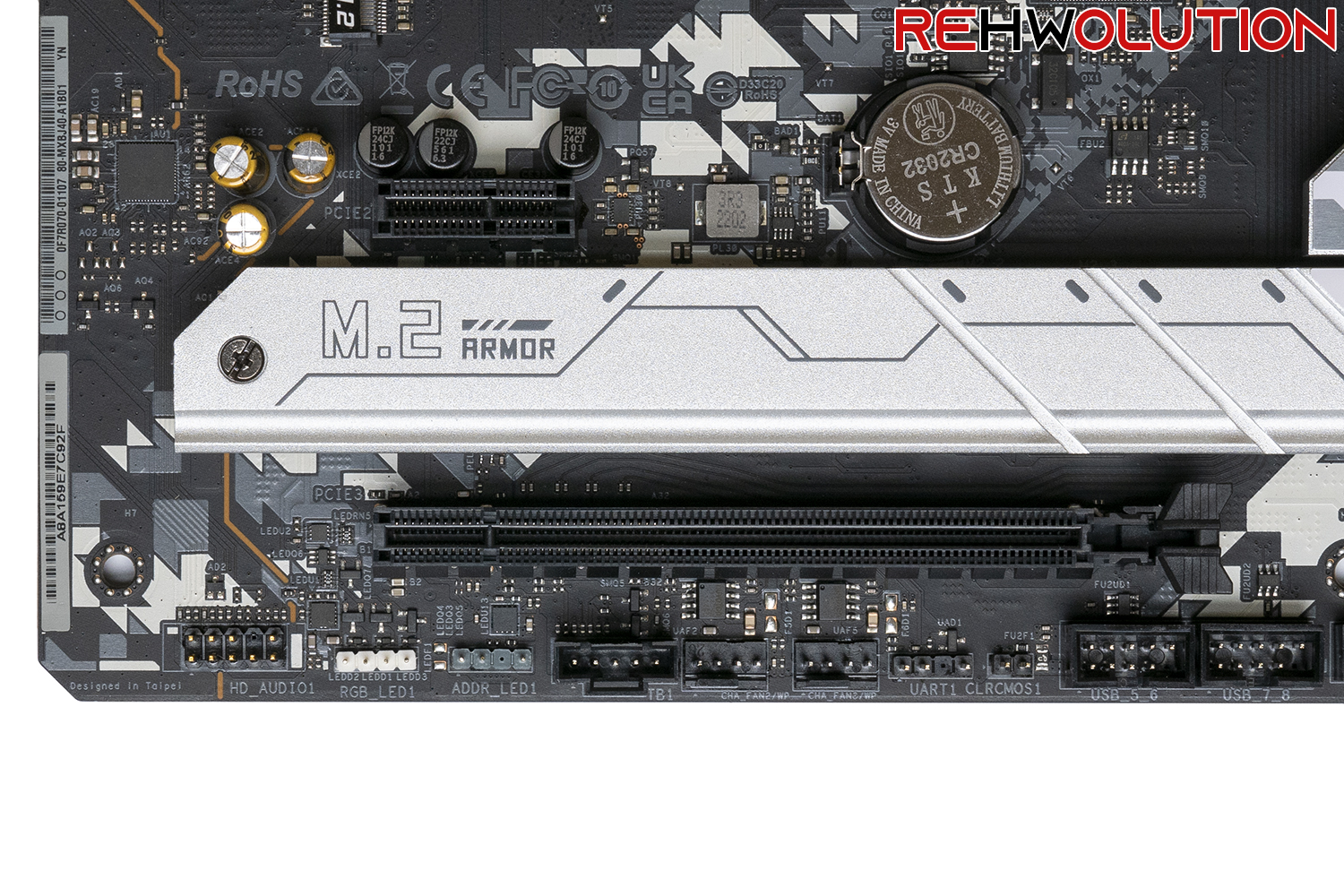

Il layout della X670E Steel Legend di ASRock è ordinato, con un distanziamento adeguato dei primi due slot PCIe che consentiranno l’installazione di schede video anche a 3 slot senza occupare lo slot immediatamente successivo. Qualora optiate per una scheda che occupa più di 3 slot, perderete allora accesso allo slot PCIe 1x, e potrete utilizzare soltanto quello situato in fondo alla scheda madre.

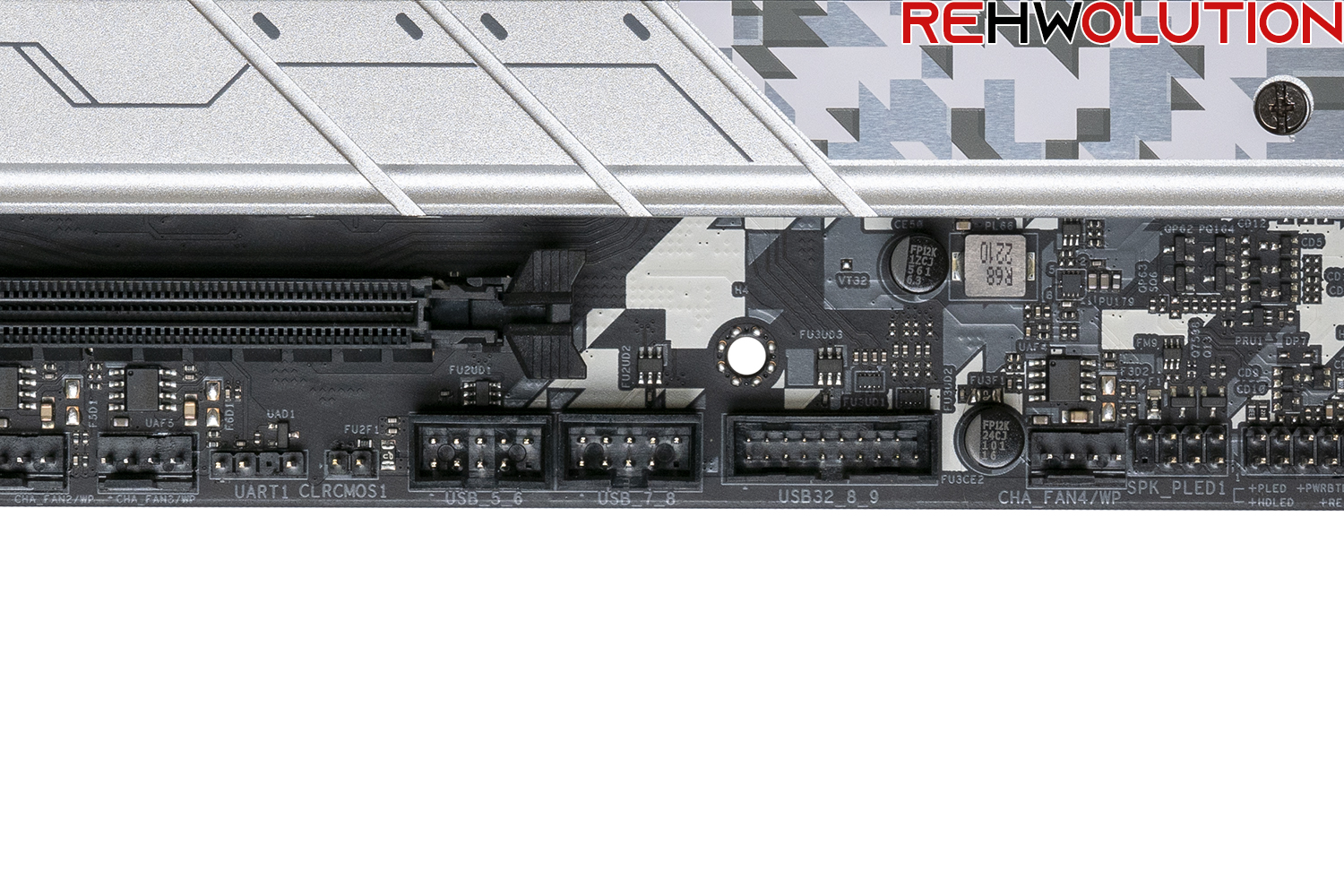

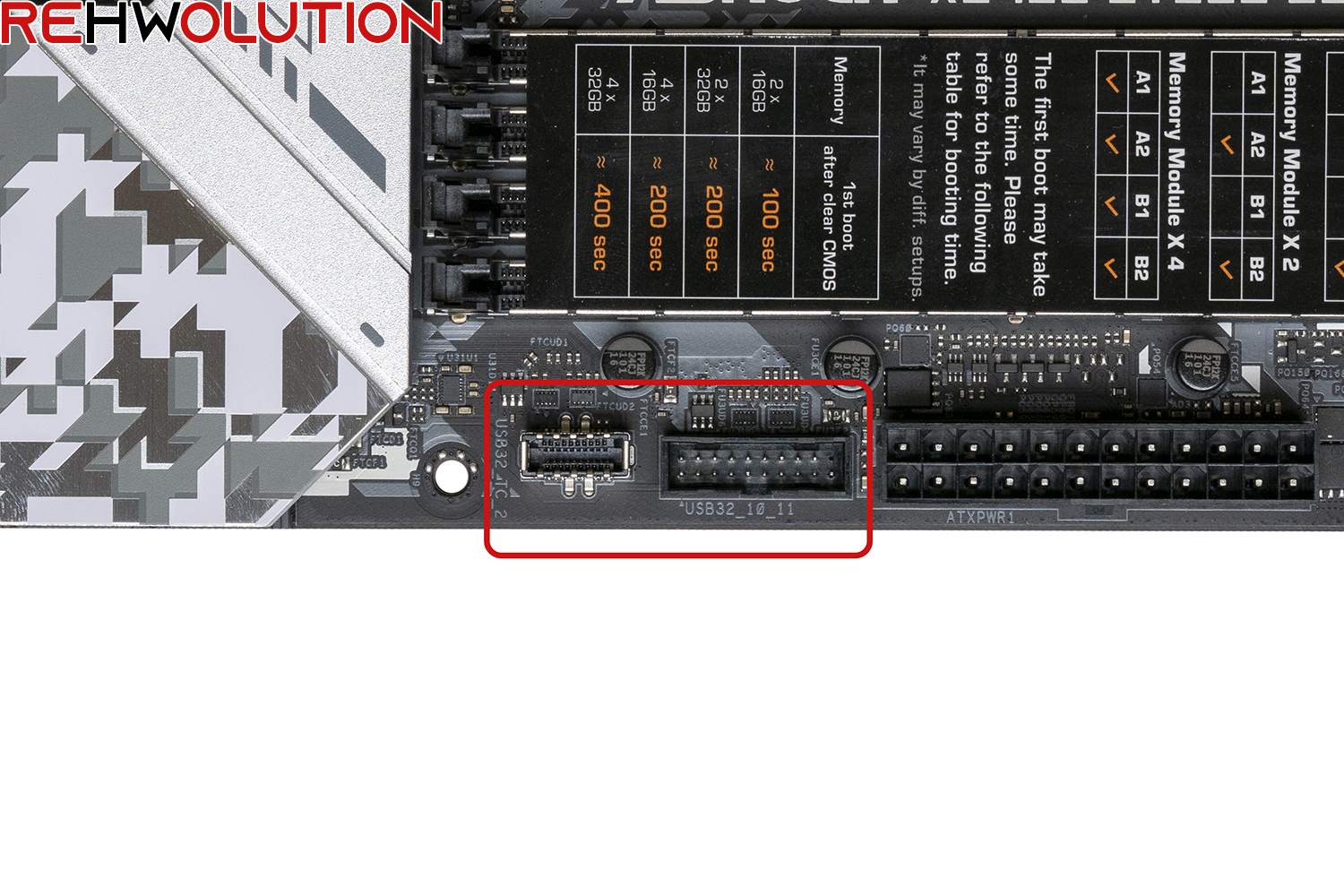

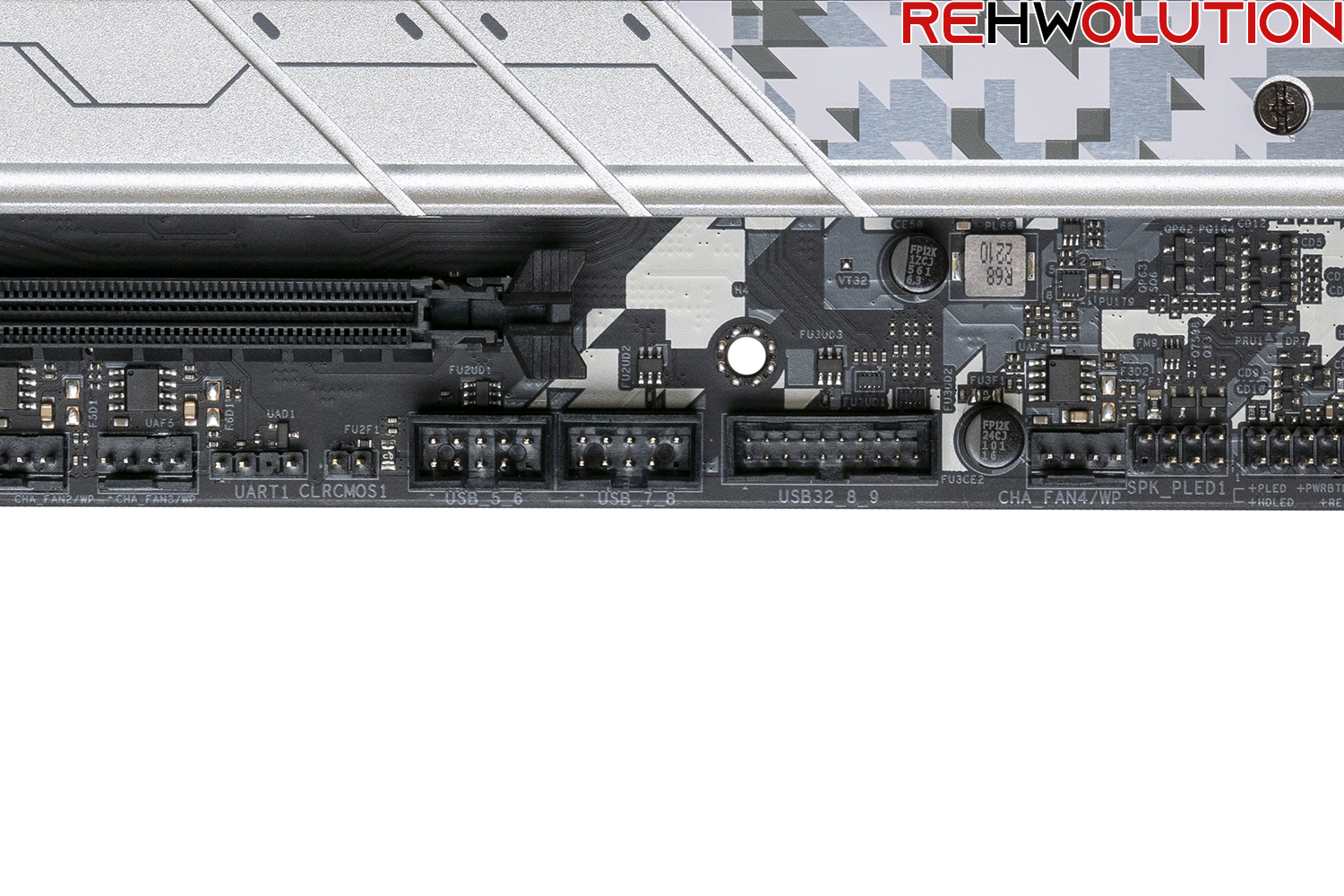

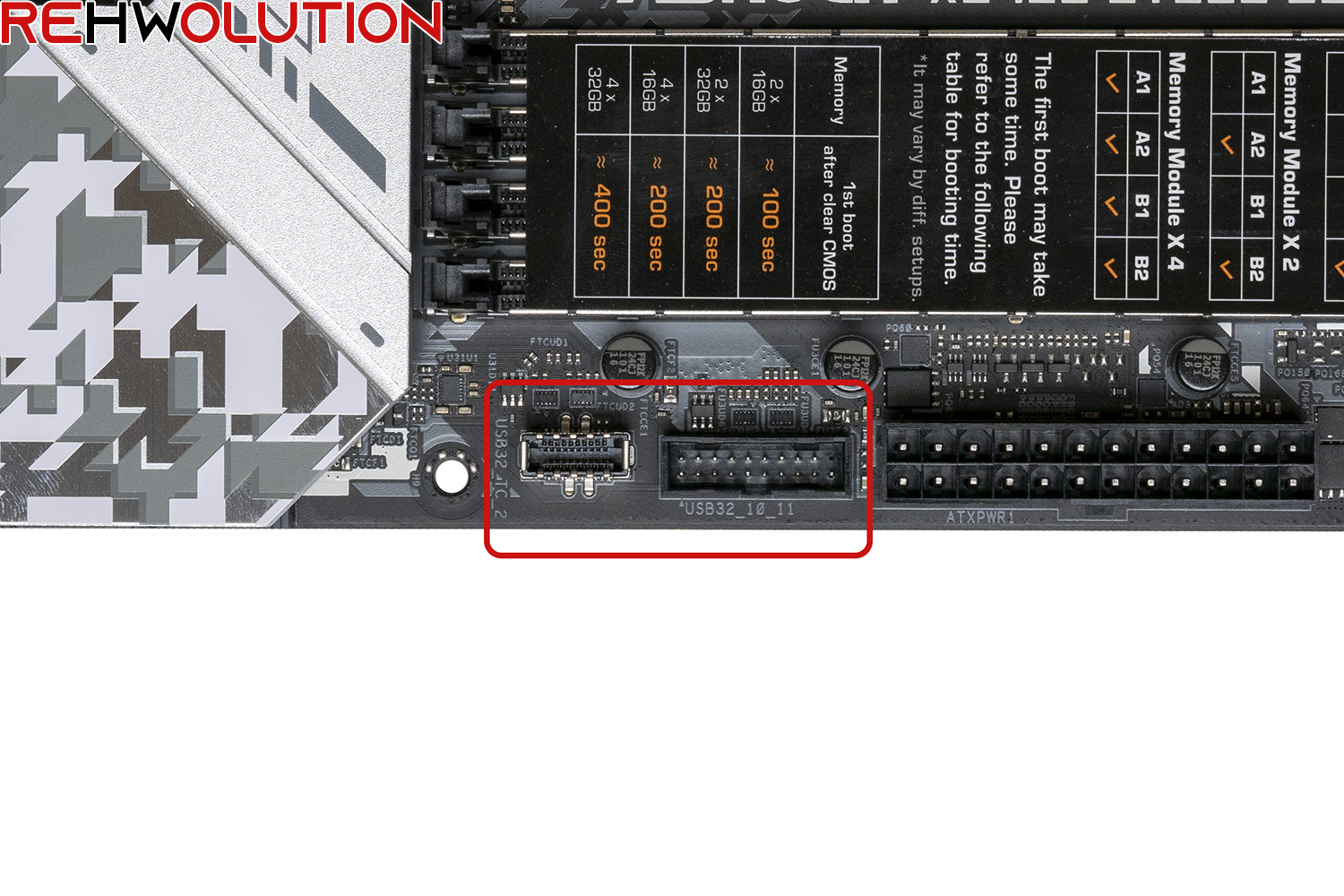

La scheda presenta, comunque, un elevato numero di header per USB 2.0, 3.2 Gen1 e USB Type-C:

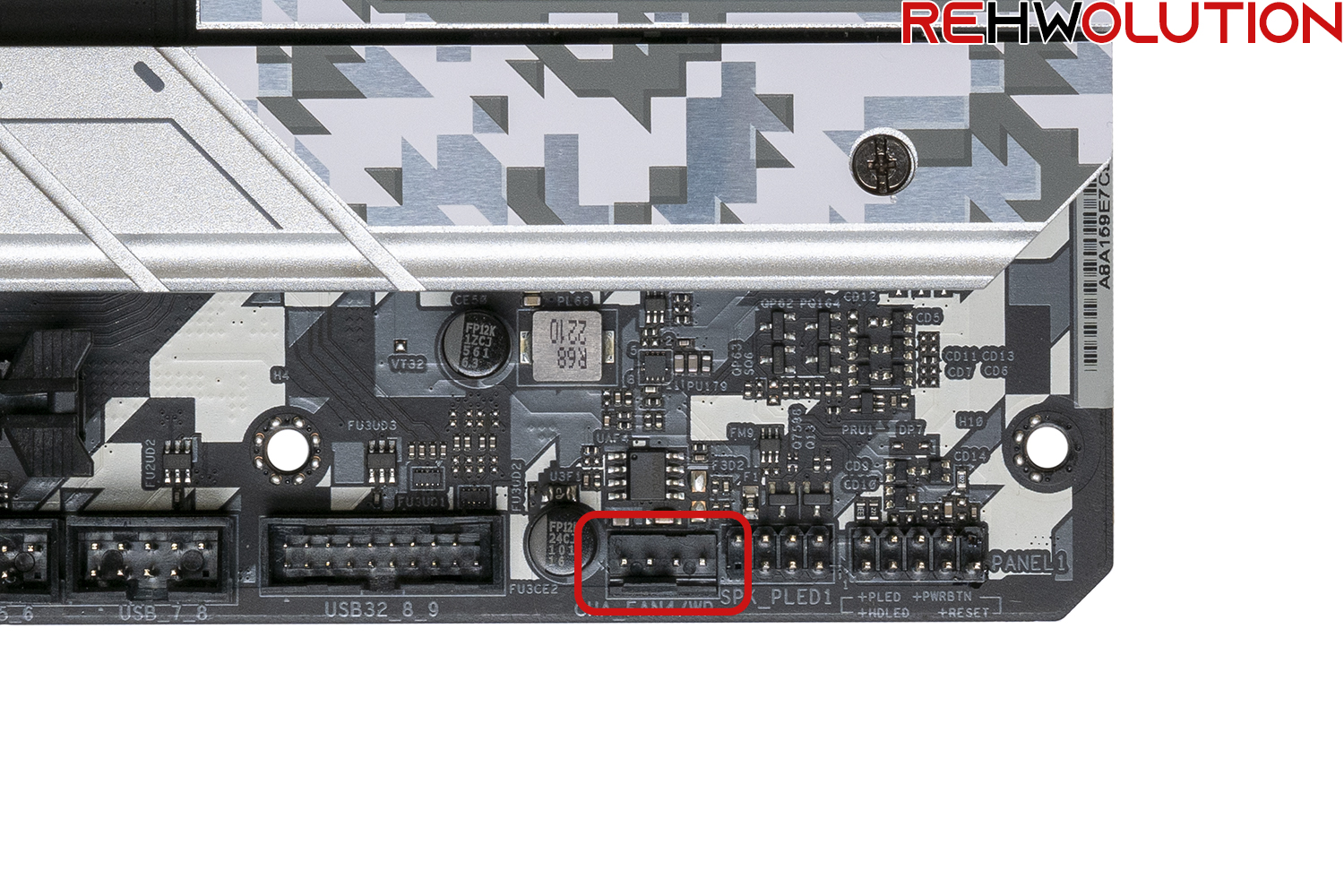

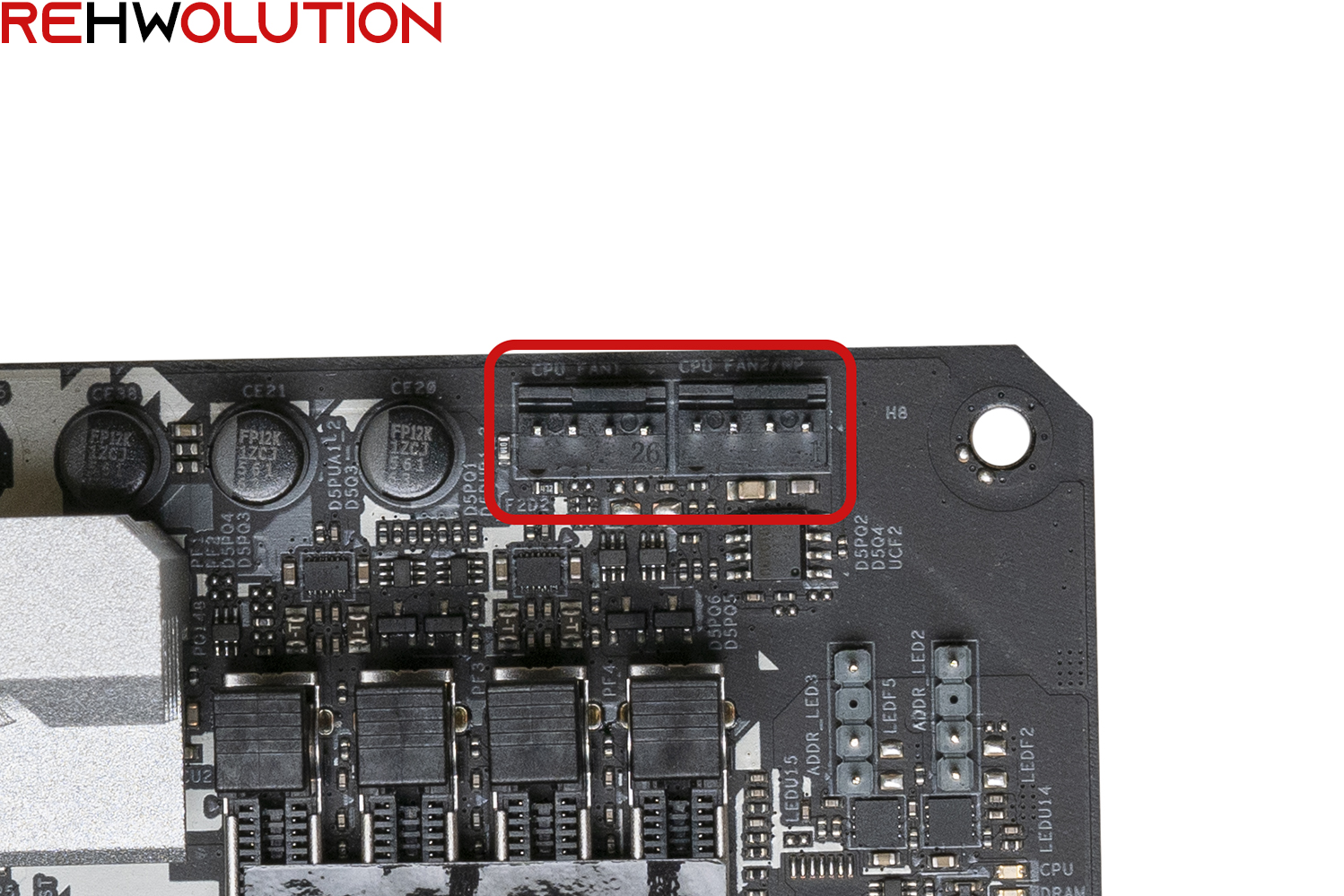

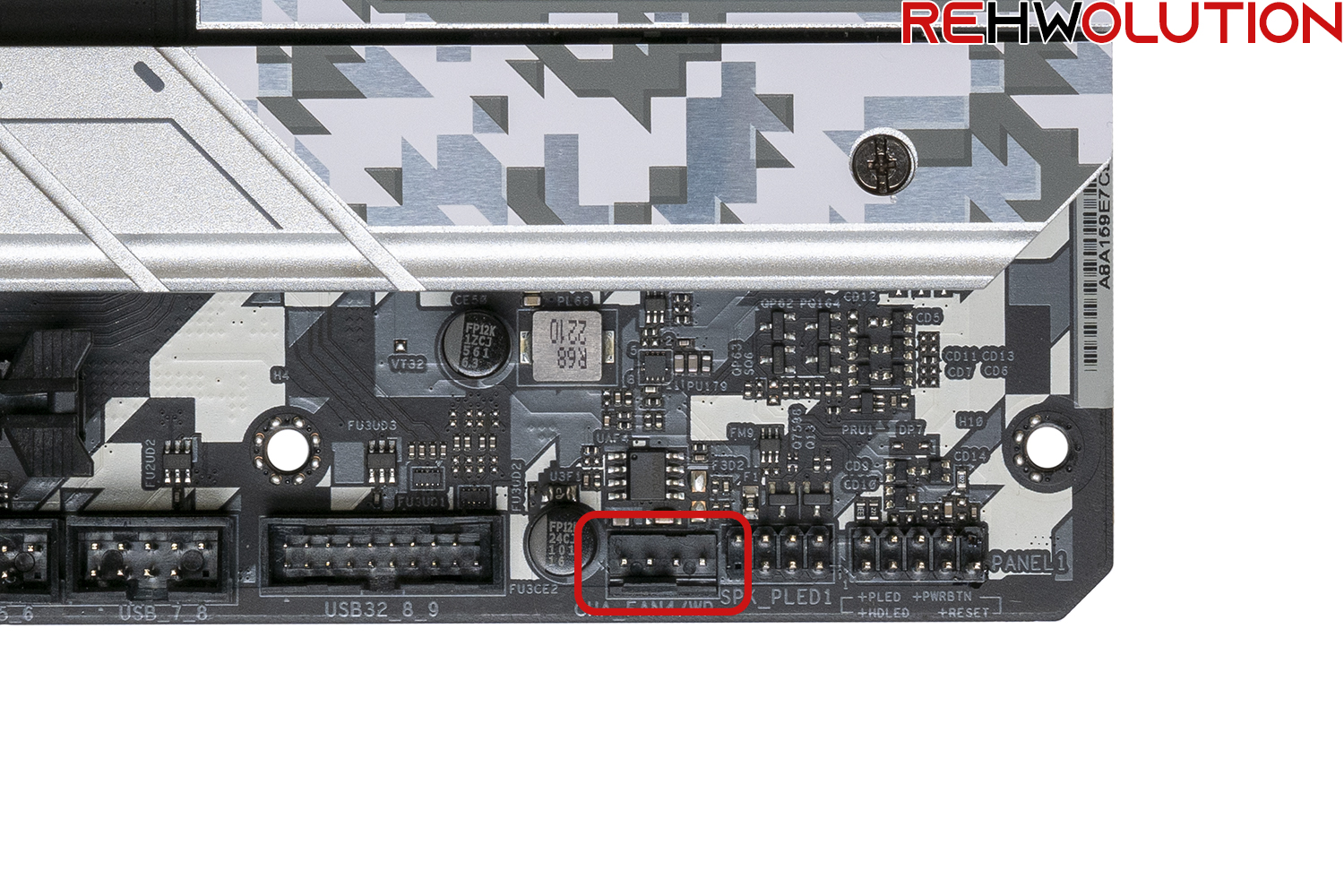

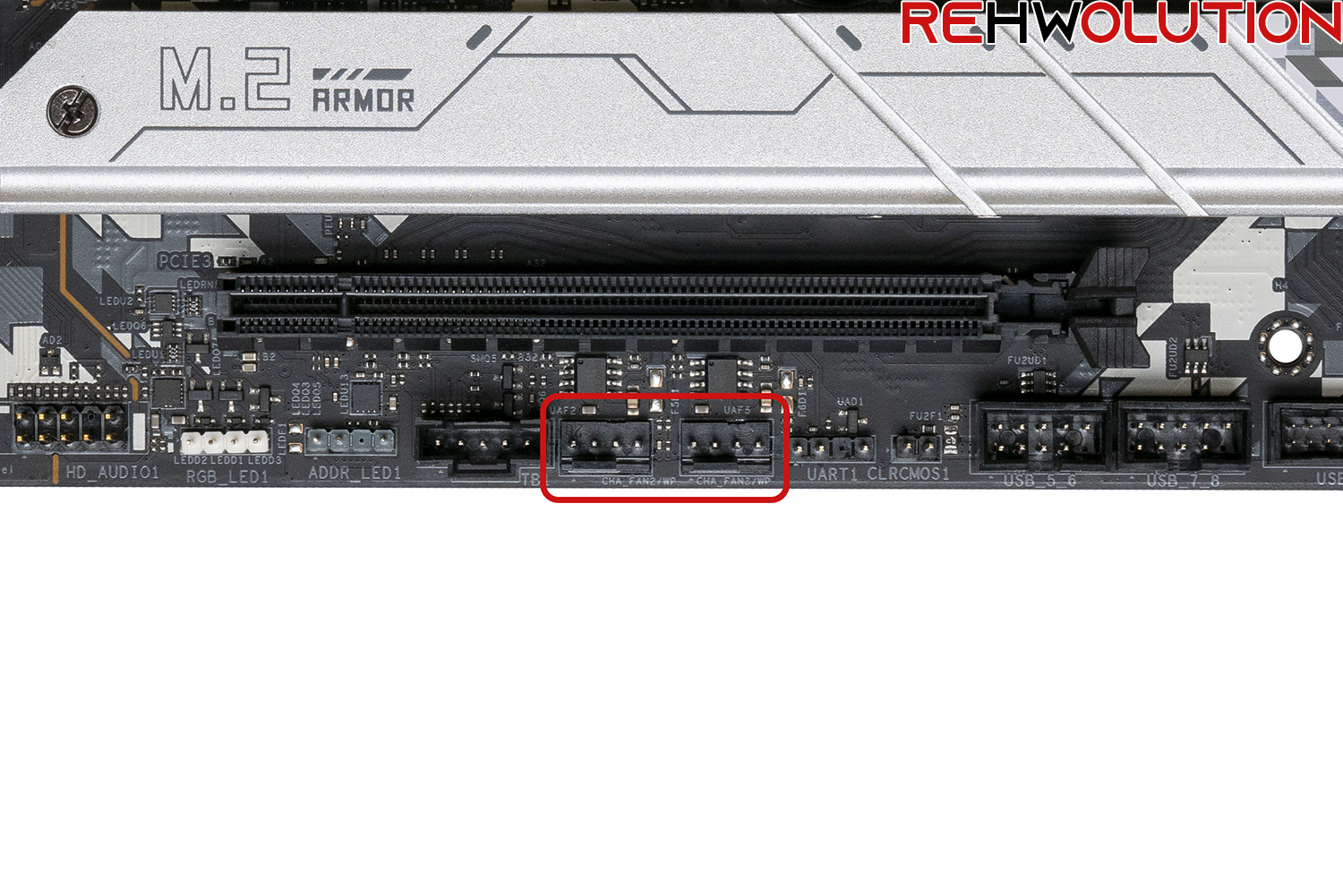

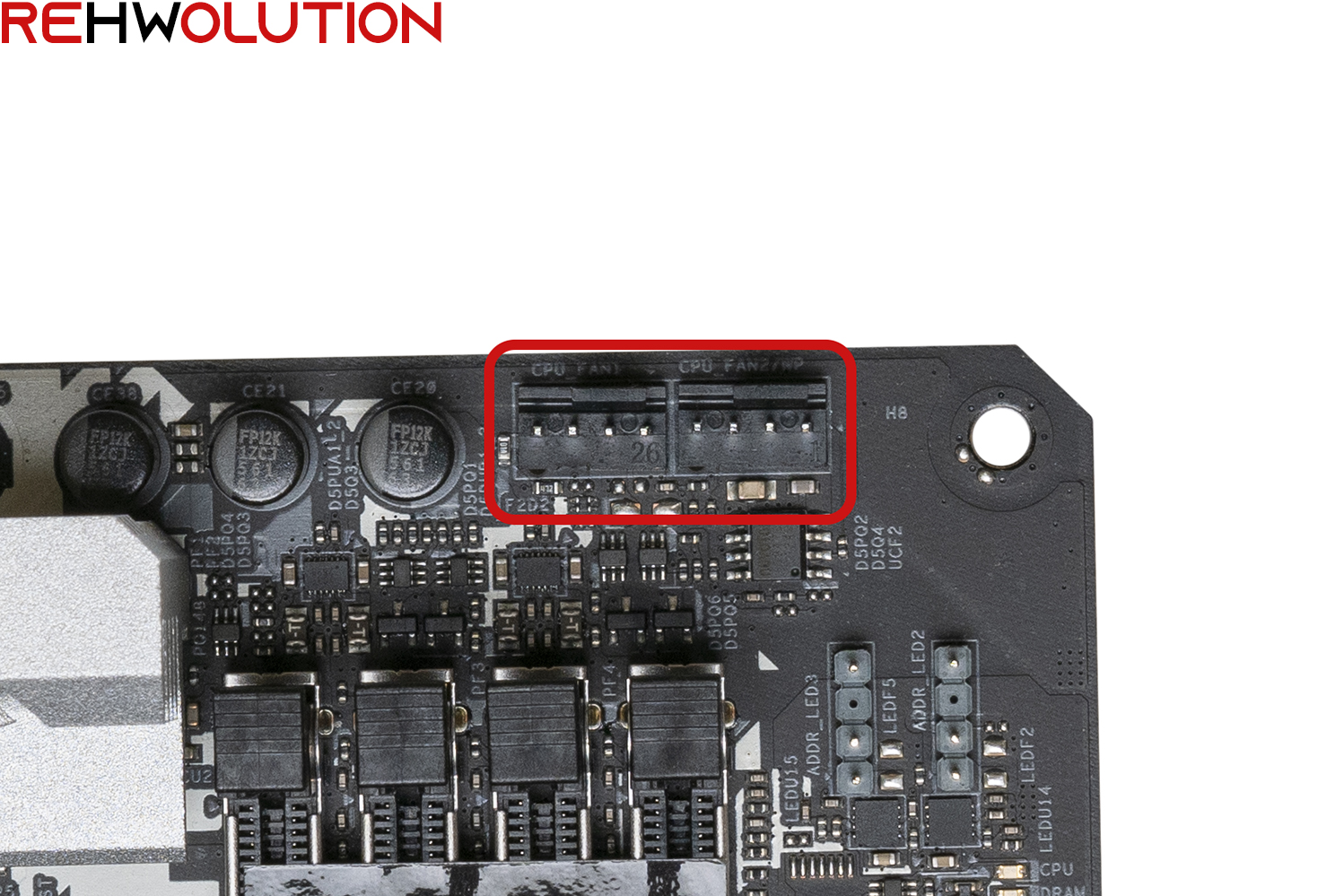

Non manca inoltre una serie di connettori PWM a 4 pin per ventole disposti su tutta la cornice della scheda:

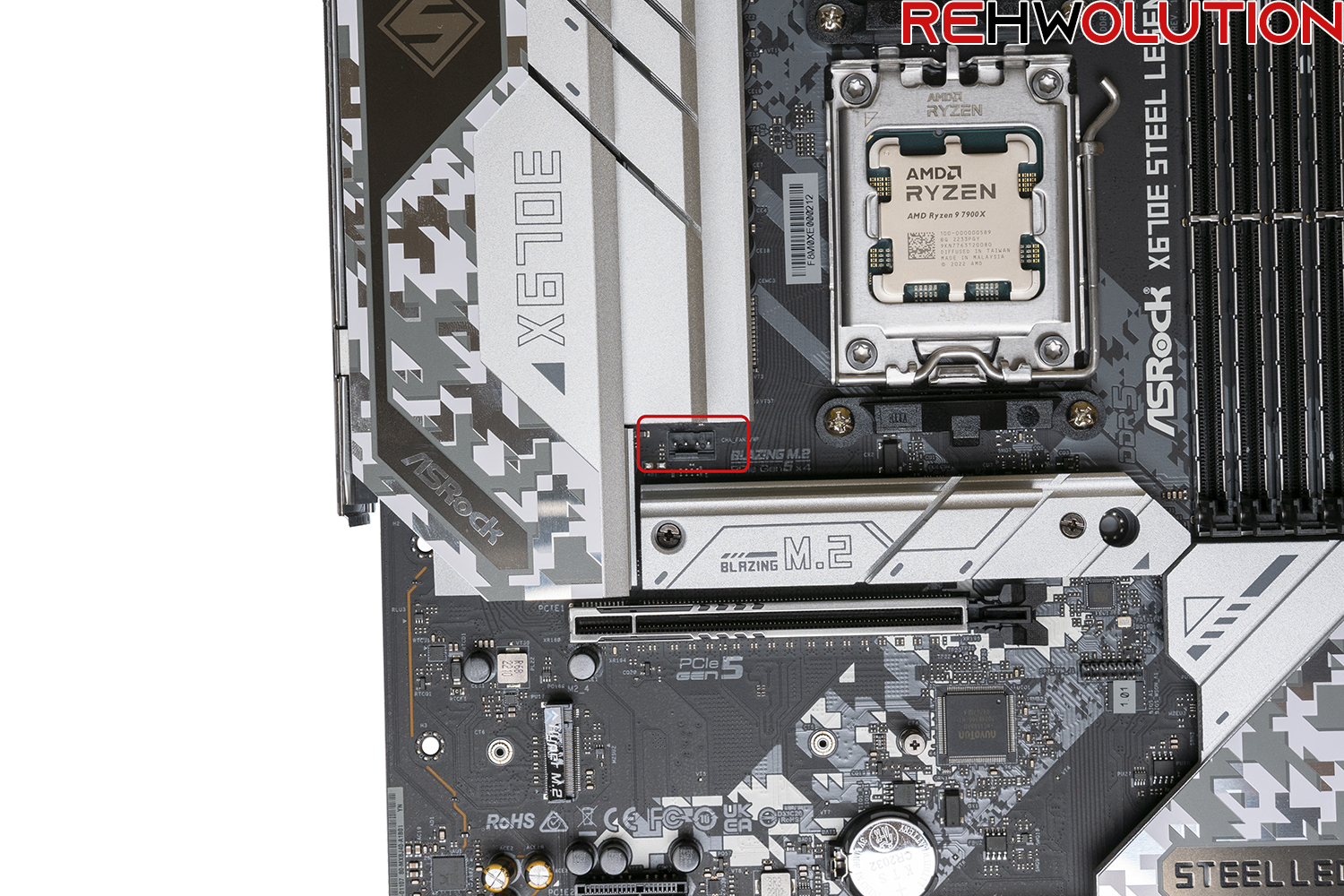

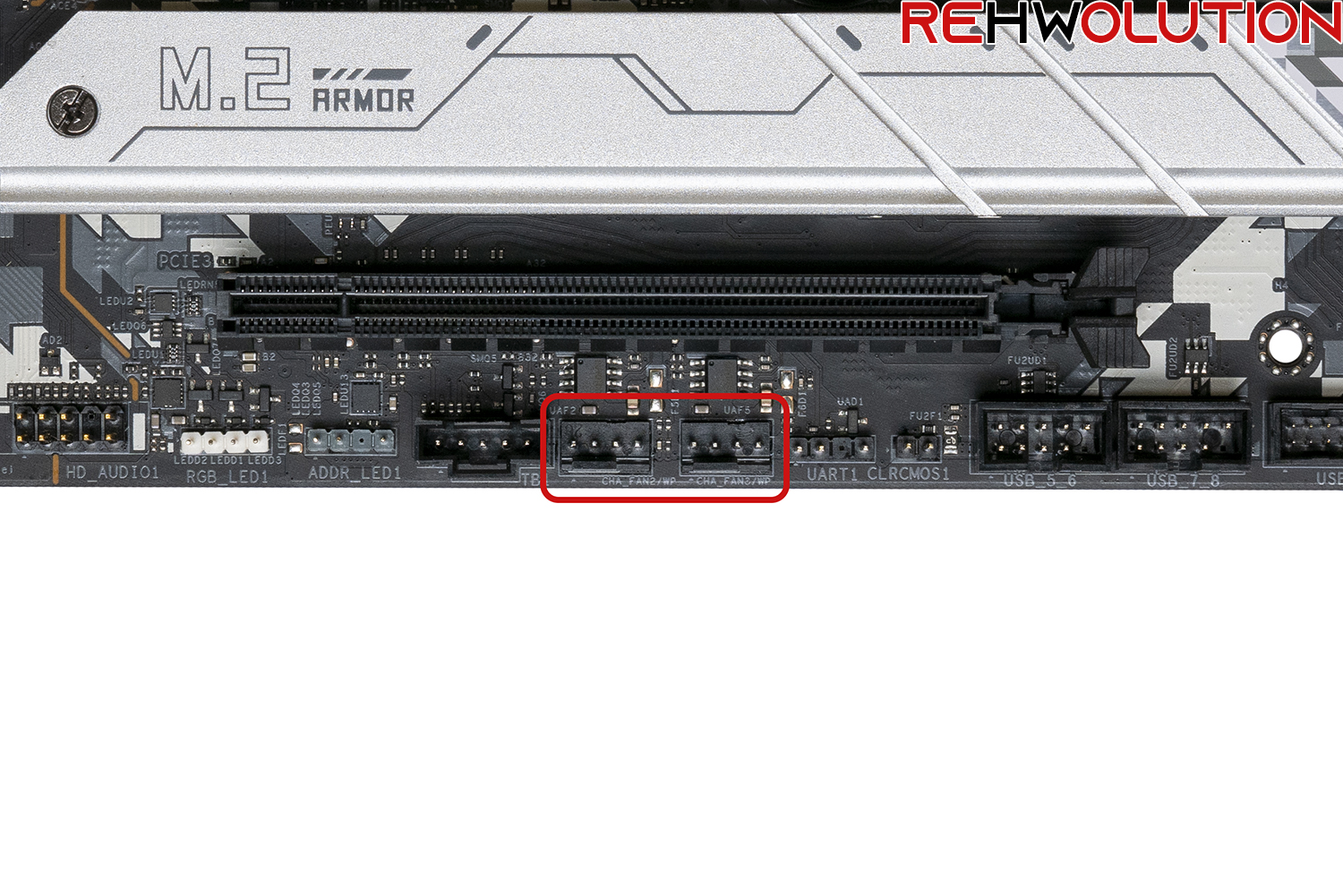

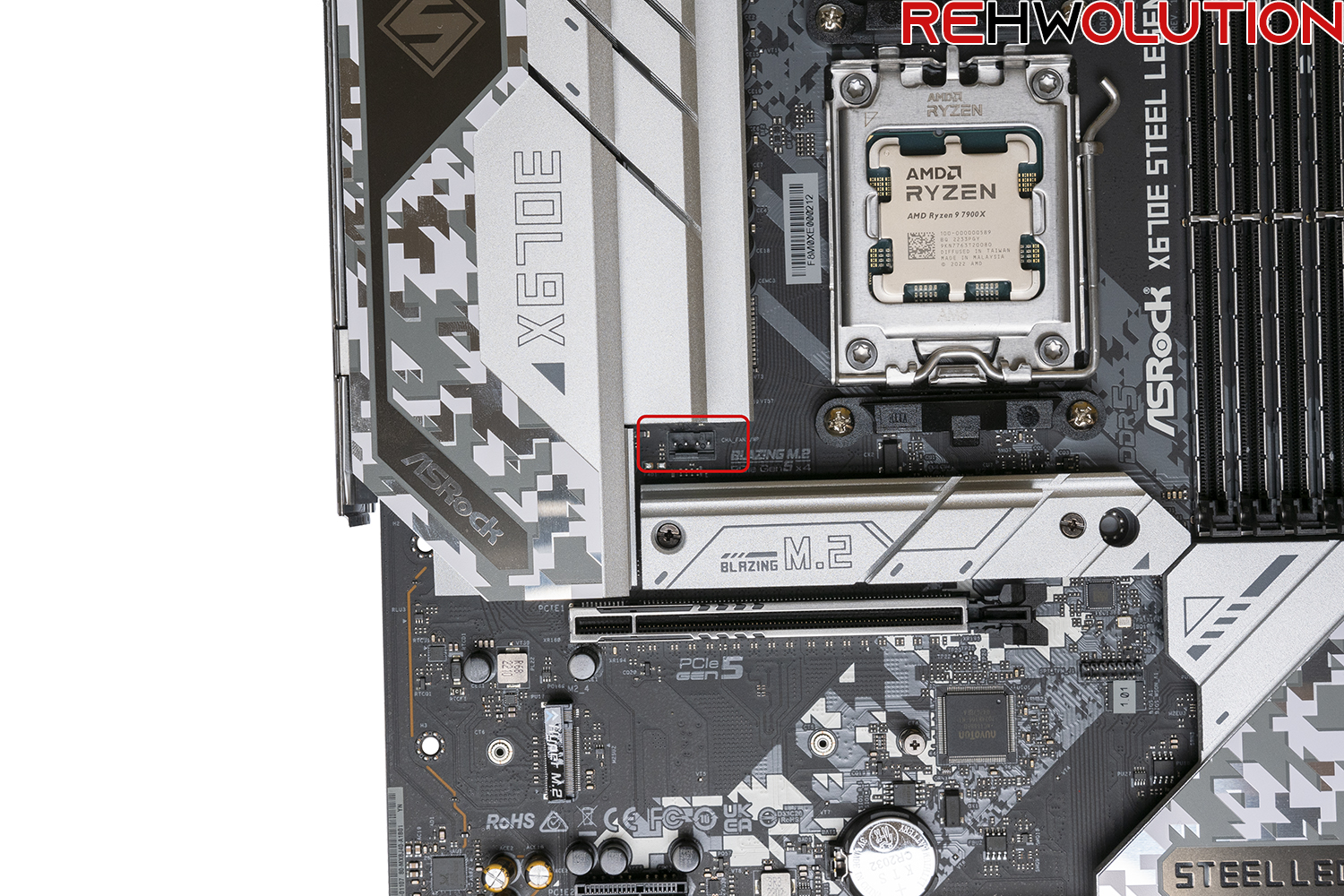

In particolare, il connettore situato nei pressi del socket CPU può essere utilizzato per il dissipatore attivo per SSD M.2 Gen5 incluso nel bundle:
Durante i nostri test, lo abbiamo utilizzato per raffreddare un SSD SK Hynix Platinum P41 da 2 TB, raggiungendo temperature vicine a quelle ambientali durante gli stress test sullo storage. Nell’immagine, gli altri elementi incaricati della dissipazione del calore generato dai drive a stato solido.

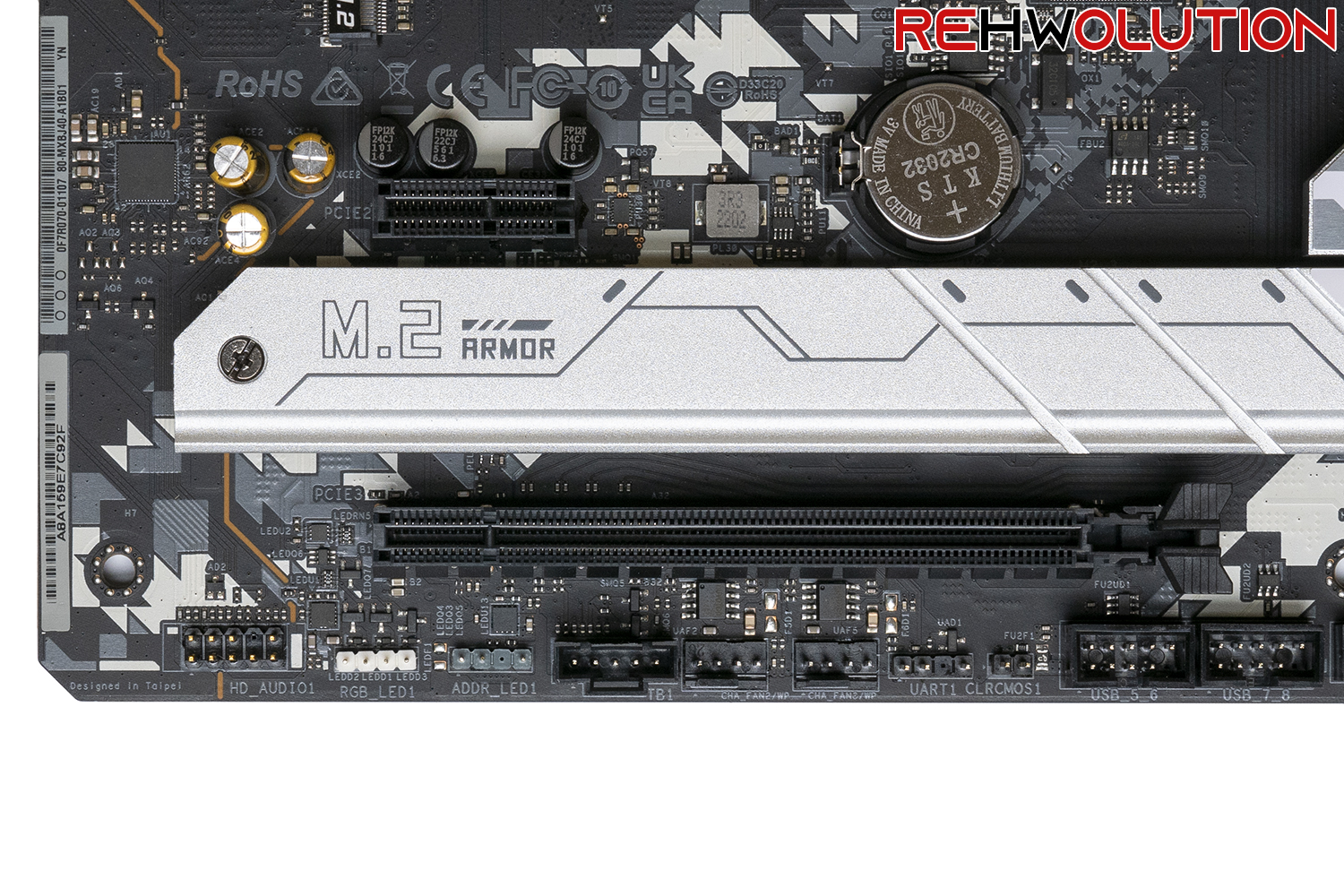

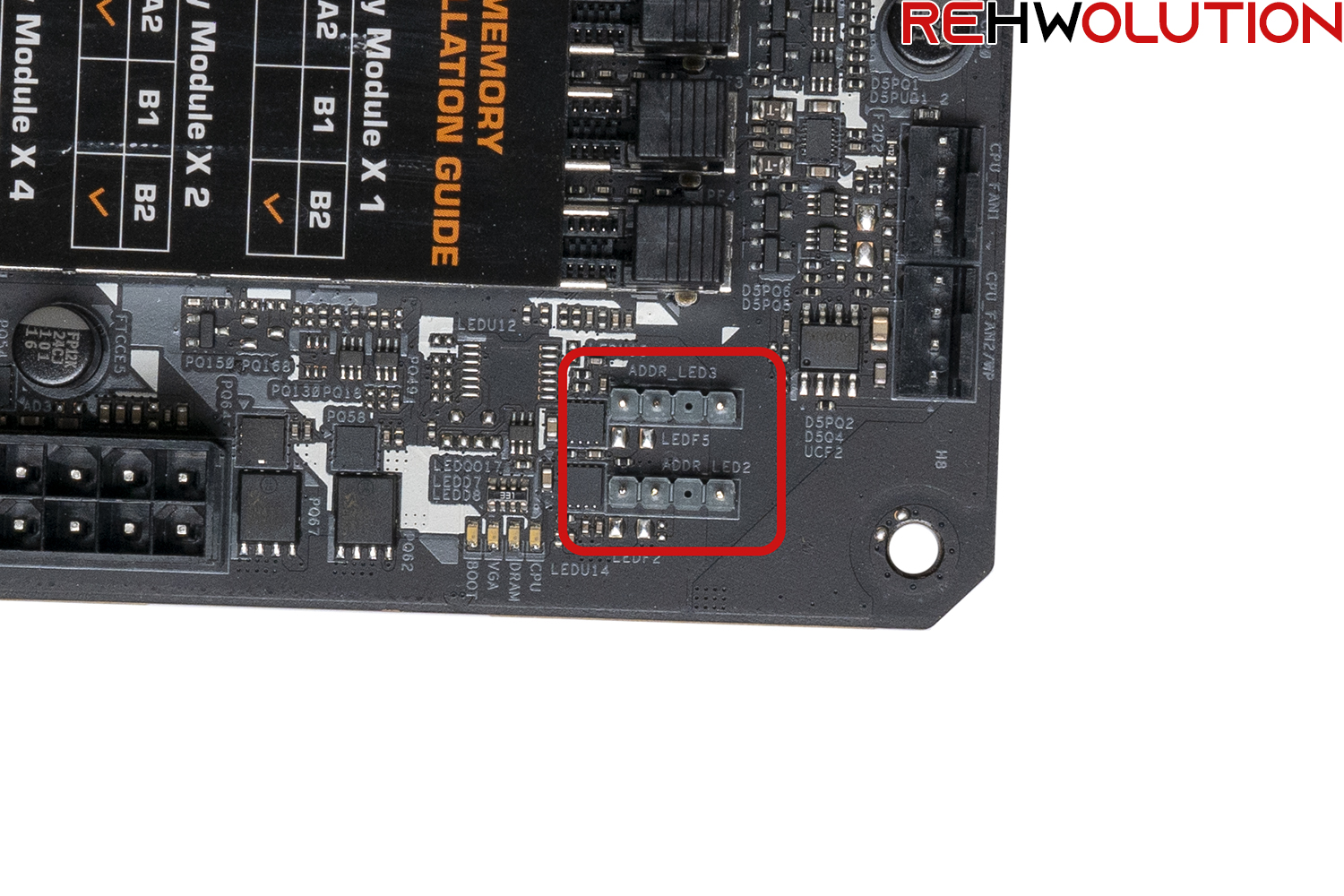

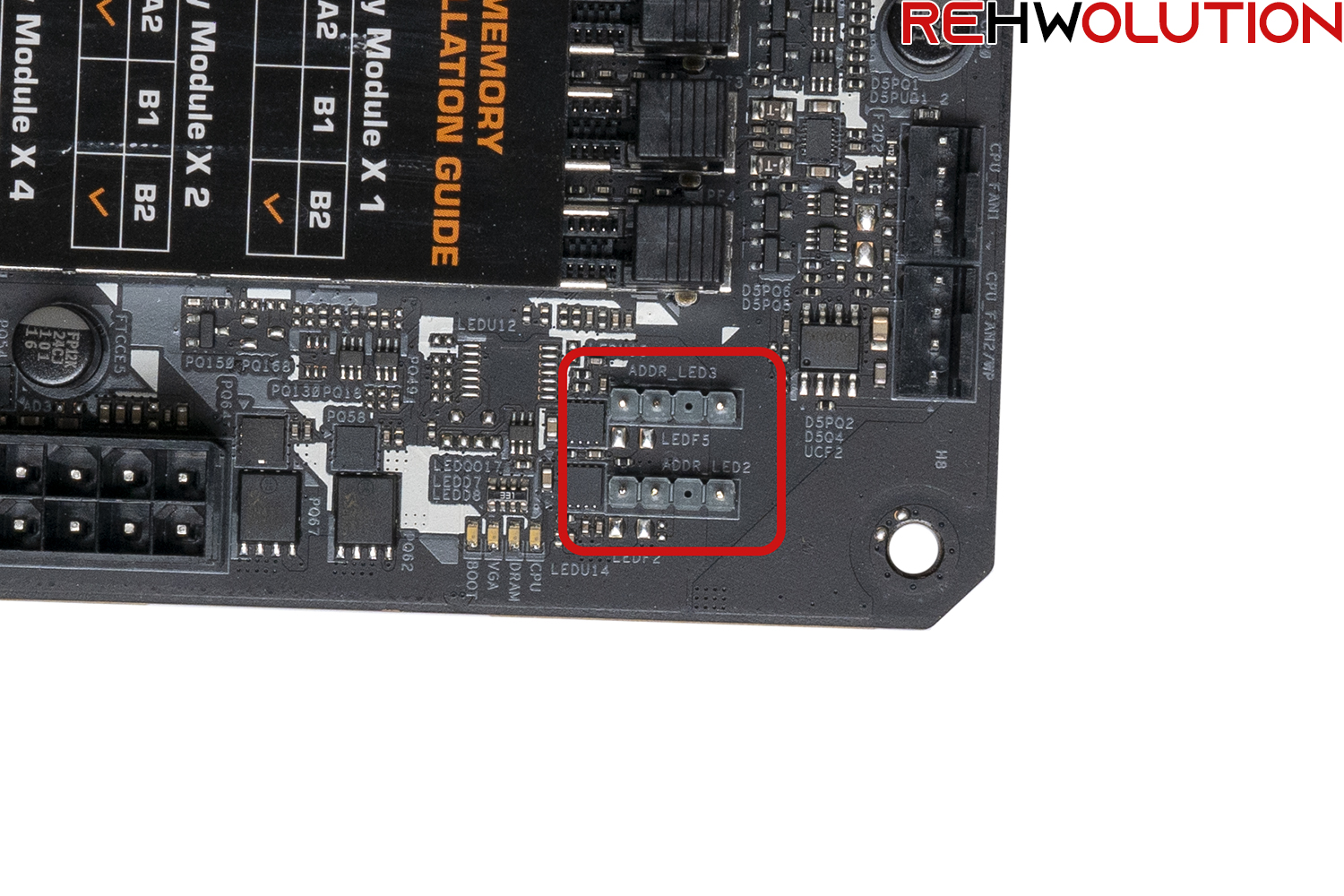

Come ogni scheda madre di ultima generazione che si rispetti, poi, sono presenti inoltre alcuni header per illuminazione RGB sia a 3 che 4 pin:

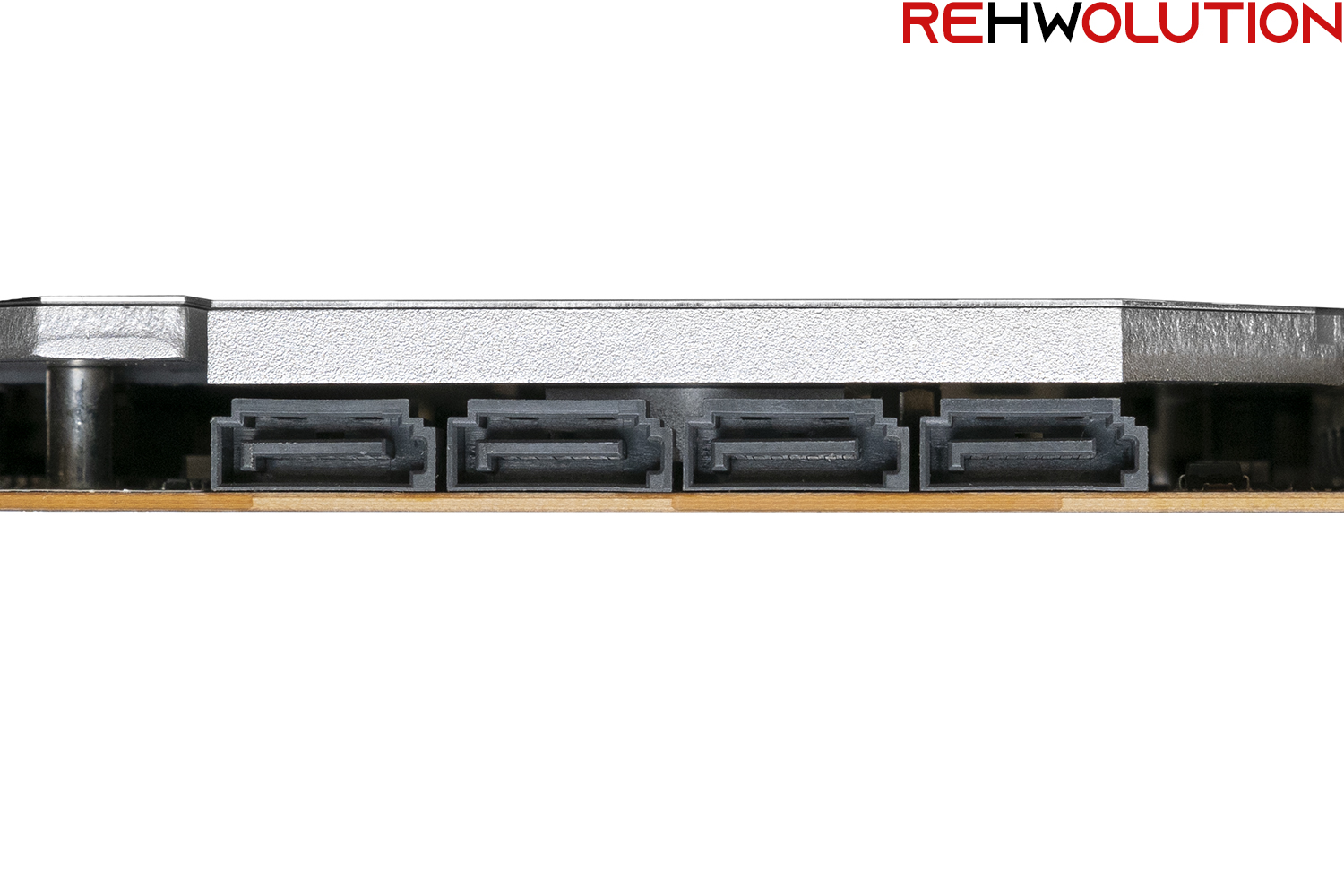

Conclude la panoramica della connettività una serie di 4 porte SATA III (6 Gbps) situate accanto al dissipatore del chip X670 #1:
