NVIDIA: introduzione–> NVIDIA, da sempre ai vertici nel campo delle schede grafiche, da vent’anni fornisce soluzioni grafiche dedicate ad ogni segmento di mercato disponendo di tecnologie proprietarie, quali CUDA e PhysX, rendendo più gradevole e fluida l’esperienza di gioco. Il brand propone soluzioni dedicate al mondo desktop e professionale, passando per il segmento mobile grazie alla tecnologia Tegra.
Oggi, a 364 giorni dal lancio della GTX Titan, grazie ad NVIDIA Italia abbiamo l’onore di presentarvi la recensione al Day One della nuovissima scheda dell’azienda, che insieme alla GTX 750 si propone come la prima serie di GPU basate sulla nuova architettura Maxwell.
NVIDIA GeForce GTX 750 Ti.
Stiamo parlando, come avrete capito dal titolo, della GTX 750 Ti, le cui prestazioni/watt e capacità di overclock vi sbalordiranno senza alcun dubbio.
NVIDIA GeForce GTX 750 Ti : specifiche tecniche–> Di seguito, la tabella delle specifiche tecniche della scheda video, ulteriori informazioni sono consultabili in versione integrale sul sito ufficiale del produttore (NVIDIA):
Specs
GTX650
GTX750
GTX750Ti
GTX760
GTX770
GTX780
CUDA Cores
384
512
640
1152
1536
2304
Processo produttivo
28 nm
28 nm
28 nm
28 nm
28 nm
28 nm
Architettura
Kepler (GK107)
Maxwell (GM107)
Maxwell (GM107)
Kepler (GK104)
Kepler (GK104)
Kepler (GK110)
Freq. GPU (Boost)
1058 MHz
1020 MHz (1085 MHz)
1020 MHz (1085 MHz)
980 MHz (1033 MHz)
1046 MHz (1085 MHz)
863 Mhz (900MHz)
Memory Bandwidth
80 GB/s
80 GB/s
86.4 GB/s
192 GB/s
224 GB/s
288 GB/s
Bus
128 Bit
128 Bit
128 Bit
256 Bit
256 Bit
384 Bit
VRAM
1/2 GB GDDR5
1 GB GDDR5
1/2 GB GDDR5
2/4 GB GDDR5
2/4 GB GDDR5
3 GB GDDR5
Freq. VRAM
5000 MHz
5000 MHz
5400 MHz
6008 MHz
7008 MHz
6008 MHz
Connettori PEG
1×6 Pin
Nessuno
Nessuno
2×6 Pin
1×6+1×8 Pin
1×6+1×8 Pin
TDP
64
55
60
170
230
250
Prezzo di lancio (i.i.)
119€
112€
140€
199€
299€
449€
Nella tabella, vedete le principali caratteristiche della GTX 750 Ti e della GTX 750 in relazione alle GPU già in commercio dell’azienda: come è possibile intuire, ci troviamo di fronte alle prime due GPU della nuovissima architettura Maxwell, che andremo ad analizzare nelle prossime pagine.
Schermata GPU-Z della GTX 750 Ti.
Primo dettaglio che balza all’occhio è il fatto che le schede non richiedono un connettore di alimentazione esterno, vedendo un TDP inferiore ai 75 W (potenza erogata dal socket PCI-E) ed inferiore alla soluzione che sostituiscono. La GTX 750 Ti ha a bordo ben 640 CUDA cores, associati tramite un bus a 128 Bit a 1 o 2 GB di tipo GDDR5 a 5400 MHz. Noi abbiamo in recensione il modello da 2 GB; il GPU Boost, che rimane all’incarnazione 2.0, spinge la GPU da 1020 MHz a 1085 MHz, anche se durante i test la frequenza è rimasta fissa a 1150 MHz, ben oltre la soglia del GPU Boost, visto l’esiguo assorbimento di corrente e di conseguenza le contenute temperature, nonostante il dissipatore del modello reference sia microscopico, nonché incredibilmente silenzioso anche al 100% di velocità della ventola.
La scheda porta con sé tutte le caratteristiche proprietarie di Kepler, tra cui il supporto ad accelerazione CUDA, PhysX, Apex, Gamestream, G-Sync, Gameworks e GeForce Experience, senza dimenticare il supporto alle tecnologie 3D di NVIDIA. I partners della casa hanno pronti fin da oggi svariati modelli custom, di cui mostriamo alcune immagini qui di seguito:
Maxwell – Parola chiave: efficienza–>
Maxwell nella sua prima incarnazione vede utilizzato il processo produttivo a 28 nm: nonostante ciò, il fulcro principale di questa nuova architettura è l’efficienza. Rispetto a Kepler, a parità di fascia prestazionale, si parla di un aumento del 100% dell’efficienza, con un aumento specifico del 35% di potenza per ogni CUDA core, grazie ad una riorganizzazione dei blocchi computazionali. In particolare, il nuovo tipo di modulo shaders, definito SMM è stato ridefinito da zero:
SMM di Maxwell.
Lo scheduler è stato riscritto, migliorando la previsione dei calcoli e riducendo lo spreco di energia necessaria a compiere un ciclo computazionale. Ora, ogni SM è suddiviso in quattro blocchi, ognuno dotato di un proprio scheduler in modo da aumentare repentinamente la parallelizzazione rispetto a Kepler. Oltretutto, Maxwell permette di utilizzare ben 5 blocchi per ogni SMM (invece di 2, come con Kepler), aumentando del 250% il numero di core e aumentando del 25% l’area on-die occupata. Altro dettaglio di non poco conto è l’aumento della cache L2, che passa da 256KB di Kepler a ben 2MB per Maxwell, riducendo così il numero di accessi alla memoria e migliorando sensibilmente i consumi, interrogando meno volte e occupando meno tempo il bus verso la VRAM. Come se non bastasse, l’intera architettura è stata studiata dagli ingegneri NVIDIA con lo scopo di ridurre al minimo i consumi e gli sprechi, raggiungendo così un fattore di efficienza del 200% rispetto a Kepler.
GigaThread Engine di Maxwell GM107.
Scendendo nel particolare, il GM107 che equipaggia la GTX 750Ti e la GTX750 è dotato di un GPC (per un totale di 640 CUDA cores), al cui interno ci sono 5 SMM, ognuno dotato di un Polymorph Engine di seconda generazione, a cui sono collegati i gruppi di 4 blocchi computazionali, che analizzeremo nelle prossime righe. Le ROP sono sempre allineate alla cache di L2, che a sua volta è collegata al memory controller, con i punti di collegamento riprogettati per ottimizzare i flussi dati e ovviamente la gestione energetica. Per le GTX750/Ti la cache L2 è collegata a due bus da 64 bit per il controllo e la gestione della memoria.
GPU
GK107 (Kepler)
GM107 (Maxwell)
CUDA Cores
384
640
Base Clock
1058 MHz
1020 MHz
GPU Boost Clock
N/A
1085 MHz
GFLOPs
812.5
1305.6
Texture Units
32
40
Texel fill-rate
33.9 Gigatexels/sec
40.8 Gigatexels/sec
Memory Clock
5000 MHz
5400 MHz
Memory Bandwidth
80 GB/sec
86.4 GB/sec
ROPs
16
16
L2 Cache Size
256KB
2048KB
TDP
64W
60W
Transistors
1.3 Billion
1.87 Billion
Die Size
118 mm²
148 mm²
Manufacturing Process
28-nm
28-nm
Le due famiglie a confronto mostrano un aumento delle dimensioni del die, un aumento dei CUDA e una riduzione dei consumi, come da target per questa prima incarnazione di Maxwell. NVIDIA sta già lavorando alla seconda incarnazione di Maxwell che insieme all’efficienza vedrà la potenza nuda e cruda come fulcro della sua piattaforma. Per il momento, l’azienda sforna semplicemente l’architettura più efficiente vista finora in una GPU. Con soli 60W di consumo abbiamo prestazioni che sbaragliano la concorrenza, il tutto senza dimenticare che ad un consumo minore, corrispondono temperature operative inferiori, a tutto beneficio della rumorosità della scheda e delle capacità di Boosting tramite il GPU Boost 2.0. Vi confermiamo già da queste righe che le capacità di overclock del modello reference (PCB modesto e GPU non selezionata) sono state eccellenti, facendoci portare l’indicatore GPU Frequency a fondo scala.
Le prestazioni per CUDA core segnano un aumento del 35%, aumento ottenuto grazie ad alcuni accorgimenti: ogni SM è partizionato in 4 blocchi di elaborazione separati, ognuno con il suo buffer, scheduler e 32 CUDA cores. L’approccio di Kepler seguiva un numero di CUDA non pari alla potenza di due, e in quest’architettura è stato eliminato. Basti vedere che la GTX 750 ha 512 CUDA e la GTX 750 Ti ne ha 640. Supponiamo che il modello più potente ne avrà 2560 oppure 3072. Il partizionamento semplifica il design (rendendolo modulare) e la logica di scheduling, risparmiando spazio, energia e riducendo le latenze. Le coppie di blocchi elaborativi condividono 4 unità di Texture Filtering e una di Texture Cache.
La funzione della cache L1 è stata combinata con la funzione di cache per le Texture, e la memoria condivisa è ora distaccata (similmente a quanto avveniva sulle G80, le GPU alla base della famiglia 8800, le prime con funzionalità CUDA), e condivisa dai quattro blocchi. Ogni SM, in definitiva, ha una potenza del 90% rispetto ad un SM di Kepler, riducendo però drasticamente l’area occupata, permettendo quindi di inserire più SMs in ogni GPU. Paragonando il GK107 con il GM107, quest’ultimo ha 5 SMs invece che 2, 1.25x volte le prestazioni di picco nell’elaborazione di texture, 1.7x volte i CUDA cores e 2.3x volte la potenza erogata da ogni shader unit.
Per ultimo, ma non per importanza, un’ottimizzazione all’NVENC è stata applicata a questa nuova famiglia di GPU, raddoppiando le prestazioni in Encoding e Decoding tramite il CODEC integrato nelle GPU per la tecnologia ShadowPlay, rendendo l’impatto prestazionale a livello di gameplay durante la registrazione ancora più contenuto.

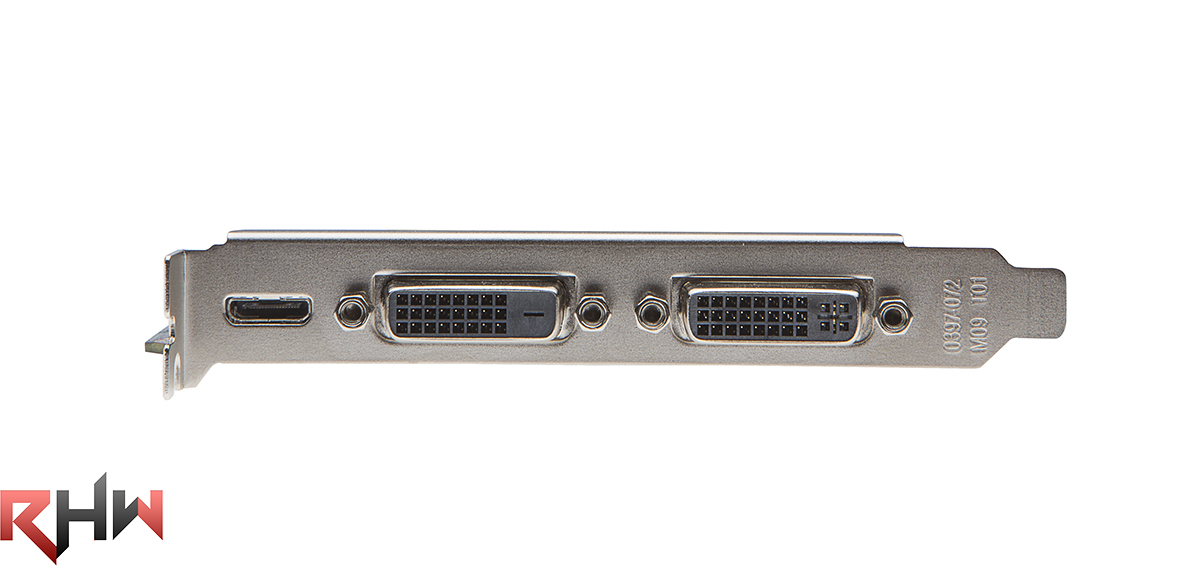

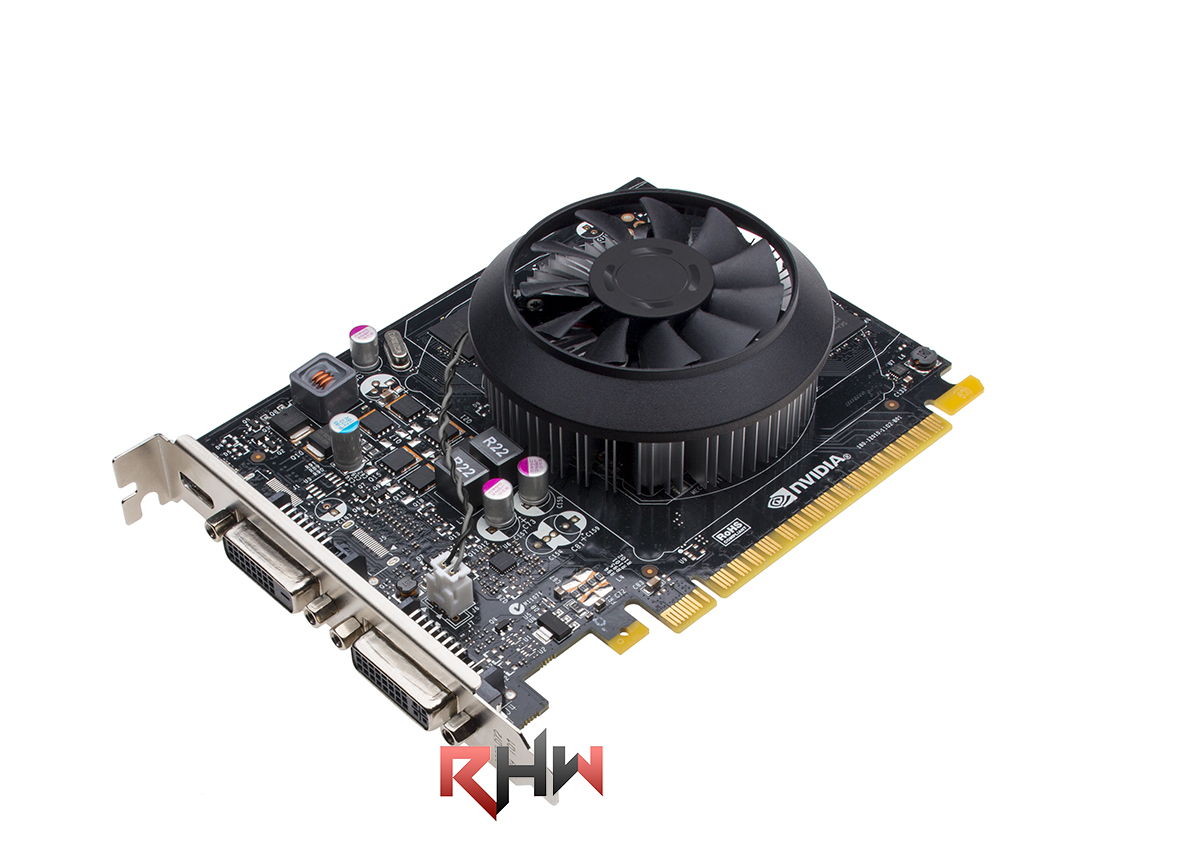

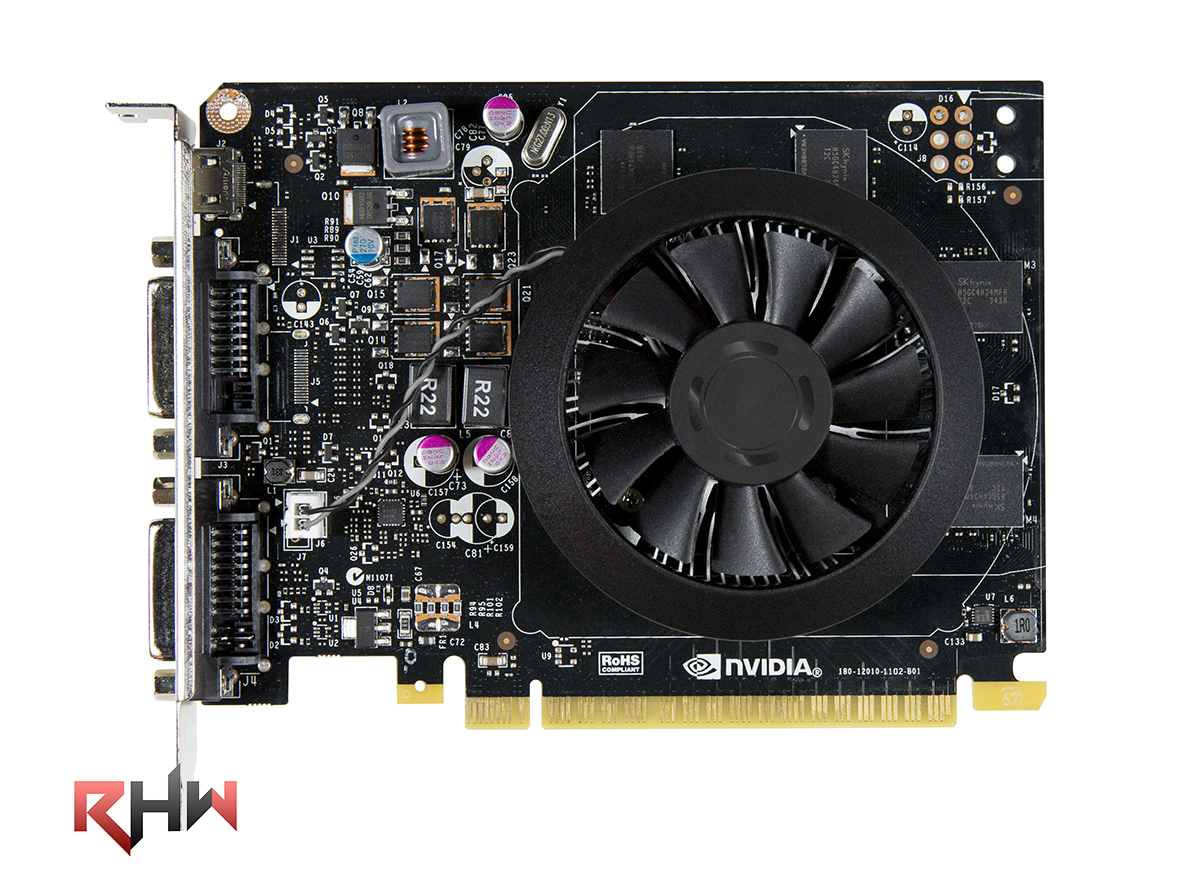

Galleria fotografica: NVIDIA GeForce GTX 750 Ti –>Ecco una serie di scatti della VGA, che ricordiamo essere il modello reference di NVIDIA:
Configurazione di prova e metodologia di test–> La configurazione utilizzata per i test è la seguente:
Test sintetici: Unigine Heaven–>Heaven, prodotto da Unigine è stato il primo Benchmark DX11. Lo scopo principale è quello di mettere in risalto gli straordinari effetti della Tessellation. Difatti dai semplici modelli osservabili con tessellation disattivata, si arriva ad oggetti ricchi di profondità e sporgenze senza dover creare trame complesse. Il compito di arricchire il modello è lasciato all’unità tessellatrice, per cui si tratta di uno strumento indispensabile per valutare l’efficienza dei questa unità nelle moderne soluzioni DX11:
Test sintetici: FutureMark 3DMark11–>3DMark11 è il penultimo nato di Futuremark. Finalmente, dopo una lunga attesa, è possibile testare le più recenti VGA in ambiente DX11 con la qualità del più rinomato benchmark. Il 3DMark11 consiste in quattro test grafici che fanno uso intensivo di Tessellation (particolare tecnologia introdotta con le DirectX11), un Physics Test esclusivamente dedicato alla CPU ed un Combined Test che mette sotto torchio allo stesso tempo il comparto grafico ed il processore:
Test sintetici: FutureMark 3DMark–> In concomitanza con il lancio di Windows 8, Futuremark ha lanciato il nuovo 3DMark, chiamato appunto 3DMark, senza alcun numero riconoscitivo, a segnare la forte integrazione che ha con qualsiasi sistema, da Android a Windows a iOS a OSX, dando per la prima volta la possibilità di paragonare le prestazioni su smartphone e PC fisso in maniera schematizzata e professionale. I test di cui si compone sono tre:
Ice Storm, basato su DirectX9, indicato per computer non recentissimi e sistemi mobile. Con l’ultima patch, è possibile eseguire la versione Extreme, con cui stressare in risoluzione FullHD i tablet ad alta risoluzione/potenza di calcolo.
Cloud Gate, basato su DirectX10, indicato per computer portatili di recente generazione e GPU anche datate.
Fire Strike, basato su DirectX11.1, indicato per sistemi desktop ad alte prestazioni. Il benchmark è eseguibile anche in modalità Extreme, che consente di sfruttare a pieno e sforzare i sistemi multi-GPU di fascia alta.
Test sintetici: 3DMark Fire Strike Extreme–> Menzione a parte merita il benchmark Fire Strike Extreme, parte dell’ultima suite di test della Futuremark, il 3DMark (sì, quello senza numero), i cui requisiti sono davvero estremi e sconsigliati ai deboli di cuore. Tessellazione spinta all’inverosimile, effetti particellari in ogniddove, scintille, nuvole di fumo, fiamme, combattimenti, il tutto in FullHD, ma con un impatto davvero tremendo sulle prestazioni. Poche schede riescono a visualizzare in fluidità un macigno del genere:
Test sintetici: AllBenchmark CatZilla–> Definito da molti come l’Aquamark della next-gen, CatZilla nasce ad opera di una software house semi-sconosciuta (AllBenchmark, divisione software dell’azienda AllPlayer) intenta a portare una ventata di novità nel mondo del testing delle schede video. Il motore grafico proprietario mette in ginocchio tutte le ultime schede in commercio, grazie a gatti giganti (i CatZilla), esplosioni, effetti particellari e musica drum’n’bass che va di pari passo con le scene renderizzate. Il benchmark si avvale delle ultime tecnologie appartenenti alle librerie grafiche DirectX11 e OpenGL 4.2, con quattro diversi preset suddivisi in base alla risoluzione e alla qualità grafica. Noi eseguiremo i tre benchmark:
720p
1080p
1440p
Test sui giochi: Thief (2014)–>Nato come reboot di Thief: The dark project, gioco che nel 1998 rivoluzionò le avventure grafiche introducendo luci ed ombre come elementi attivi del gameplay, Thief (2014) è un gioco sviluppato da Eidos Montreal e Square Enix, aziende che l’anno scorso hanno lavorato già ad un altro reboot, anch’esso utilizzato nella nostra suite di test: Tomb Raider. La storia ci catapulta nei panni di Garrett, un abilissimo e ricercatissimo ladro, alle prese con una nuova “setta” che si avvale di poteri magici di potenza incommensurabili, e nel frattempo cercando di salvare una donna molto importante: sua figlia. Tralasciando il filone logico del gioco, esso si avvale dal punto di vista tecnico di un motore grafico che supporta le DirectX11.1, con il feature level di tipo 11_2, avvalendosi del supporto a Mantle, SSAO, Contact Hardening Shadows e Diffusion DOF. Al pari di Bioshock Infinite, viene anche fornito il supporto all’FXAA, antialiasing ad approssimazione rapida, ottimizzato su Shader Model di 5° generazione. Il gioco è ottimizzato per architetture AMD, in quanto parte del programma AMD Gaming Evolved.
Test sui giochi: Bioshock Infinite–>
Continuiamo con Bioshock Infinite, che ci mette nei panni di Booker DeWitt, un investigatore privato, un tempo agente Pinkerton, incaricato di ritrovare una ragazza, Elizabeth, tenuta prigioniera a Columbia, una fantomatica città sospesa nei cieli, dove le modifiche genetiche sono considerate veri e propri beni di lusso. Per la prima volta nella serie di Bioshock, il personaggio ha un volto, un nome ed una storia precedente al gioco, che verrà svelata con l’avanzare della partita. Il gioco supporta le API DirectX 11, con le quali supporta tecnologie quali: High Definition Ambient Occlusion, Contact Hardening Shadows e Diffusion Depth of Field. È implementato inoltre il supporto all’FXAA (anti-aliasing ad approssimazione rapida) ottimizzato per l’utilizzo su SM 5.0. Il gioco è ottimizzato per architetture AMD, in quanto parte del programma AMD Gaming Evolved.
Test sui giochi: Batman: Arkham Origins–>Chiunque sia appassionato di comics o fumetti, non può non conoscere Bruce Wayne, alias Batman, che ha visto prendere negli ultimi 3 anni la trilogia di Arkham, dapprima in un manicomio, poi al centro di Gotham City, per poi far capolino alle origini, con il terzo capitolo che fa da sequel a tutta la serie. In Batman: Arkham Origins, il cavaliere oscuro è più buio di quanto ci si possa aspettare. Un Bruce Wayne sfrontato, sicuro (troppo) di sé e altezzoso come non ce lo saremmo mai immaginati: il cavaliere oscuro, ancora più oscuro. Tecnicamente parlando, insieme ad Assassin’s Creed IV: Black Flag, è l’ultimo gioco NVIDIA in quanto a tecnologie implementate e supporto al programma NVIDIA – The Way It’s Meant To Be Played, con il supporto a HBAO+, PhysX, Apex e FXAA ad impatto prestazionale ridotto.
Test sui giochi: Metro Last Light–> Dopo l’incredibile successo di Metro 2033, ecco che quest’anno ha fatto capolino sugli schermi dei nostri PC il successore, Metro Last Light, basato sul romanzo Metro 2034 di Dmitry Glukhovsky, che vede il mondo alle prese con i postumi di una terza guerra mondiale atomica, con tutto ciò che ne consegue: la popolazione ancora in vita in Russia si è trasferita nella famigerata metropolitana russa, dotata di 298 km di binari e tunnel sotto Mosca. Ancora una volta, il giocatore rivestirà i panni di Artyom, per impedire una guerra civile che potrebbe portare alla fine il genere umano. Tecnicamente parlando, il gioco è incredibilmente pesante, sia per poligoni a schermo che per requisiti, facendo uso di tutte le tecnologie introdotte dalle DirectX11: Depth of Field, HDAO, Tessellation e real-time Motion Blur. Il gioco è ottimizzato per schede video NVIDIA, dato il supporto all’NVIDIA PhysX e in quanto parte del programma NVIDIA – The Way It’s Meant To Be Played.
Test sui giochi: Tomb Raider (2013)–> Lara Croft. Chiunque abbia un minimo di conoscenza videoludica sa chi si nasconde dietro questo nome: la formosa cacciatrice di tesori intorno alla quale è incentrata la serie Tomb Raider. Nel capitolo che ha visto la luce quest’anno, viene effettuato un vero e proprio fast backward, approfittando di un “reboot” della serie per mostrare al giocatore una Lara Croft appena laureata e alle prese con la sua prima avventura. Ovviamente, le forme (e sì, anche l’avventura) non mancano. Il gioco supporta le DirectX11.1, con il feature level di tipo 11_1, le cui istruzioni vengono utilizzate dal TressFX, tecnologia open source che permette di renderizzare i capelli in maniera più realistica, e se supportata dall’hardware, senza un impatto consistente sulle prestazioni. Il motore grafico utilizzato è proprietario di Crystal Dynamics, e consente di scalare discretamente su macchine di potenza diversa senza influire troppo negativamente sull’aspetto delle texture. Il gioco è ottimizzato per architetture AMD, in quanto parte del programma AMD Gaming Evolved.
Test: overclock ed overvolt–> Abbiamo poi overclockato la scheda al massimo limite consentitoci, grazie ad MSI Afterburner, che ora supporta l’overvolt al pari di EVGA PrecisionX su ogni VGA reference NVIDIA, overvoltando di 31 mV e portando l’indicatore GPU Frequency su +135 MHz e quello RAM Frequency su +500 MHz, portando così le frequenze a valori effettivi durante il carico di 1289MHz sulla GPU e 6400 MHz sulle RAM. La ventola è stata impostata al 100% ed è rimasta inudibile, tenendo il processore grafico sotto i 45 °C. Di seguito, i risultati ottenuti:
Un overclock pari al 12% per un aumento prestazionale rilevato del 9%, quasi lineare per una GPU con cui è stata utilizzata la prima release di driver. Sicuramente, essendo un’architettura totalmente nuova, i driver faranno la differenza nel tempo portando le prestazioni su livelli ancora più elevati.
Considerazioni finali–> [conclusione]
[titolo]Design e qualità costruttiva[/titolo]
Analizzando il modello reference di NVIDIA, c’è davvero poco da dire, in realtà. Ciò nonostante, il dissipatore è proporzionato alla potenza erogata dalla GPU, tenendo le temperature su livelli incredibilmente contenuti, e con una rumorosità pressoché nulla, anche al 100% di velocità. La scheda è piccolissima, arriva allo slot PCI-E 16x, ma i partners lanciano in concomitanza col modello reference una serie di soluzioni custom dalla grandezza maggiore, complici PCB più robusti e un’alimentazione più aggressiva.
[voto=”10″]
[/conclusione]
[conclusione]
[titolo]Prestazioni e overclock[/titolo]
Per una scheda che consuma 60 W, ci aspettavamo prestazioni di fascia entry-level, viste anche le specifiche che ad un primo sguardo sembrano davvero modeste. Basta però installare la scheda nel sistema, e vi rendete conto di quanto vi sbagliavate: prestazioni per watt su livelli assurdi, performance incredibilmente vicine (proporzioni permettendo) alla GTX760 che occupa una fascia di gran lunga superiore di prezzo (e di consumi), con un’efficienza mai vista in un’architettura di GPU. Soffermandosi sull’overclock, la scheda reference è mostruosa, fondo scala per la frequenza della GPU e piena stabilità, con un consumo minimo di 4 W ed uno massimo di 70 W. Inutile dire che attendiamo con impazienza di testare le schede custom dei vari partner AIB di NVIDIA.
[voto=”10″]
[/conclusione]
[conclusione]
[titolo]Compatibilità[/titolo]
La scheda dispone di connessione PCI-E 16x di tipo 3.0, retrocompatibile con lo standard 2.0 (non è assicurata la compatibilità su schede madri con connessione PCI-E 16x di prima generazione), mentre da lato alimentatore è suggerito dall’azienda un alimentatore da 300W. Non abbiamo informazioni sulla tecnologia SLI con queste schede, ma l’assenza di un connettore nella parte superiore del PCB può significare una sola cosa: sistemi multi-scheda senza bridge esterno, al pari di AMD con la tecnologia xDMA.
[voto=”10″]
[/conclusione]
[conclusione]
[titolo]Prezzo[/titolo]
La scheda ha un costo pari a 115€ + IVA presso i rivenditori ufficiali, e vista la nuova architettura, l’efficienza, le features e l’headroom in overclock del modello reference, è un prezzo più che giusto. Vi invitiamo ad acquistare presso i rivenditori ufficiali NVIDIA, in quanto pur presentando un prezzo superiore ai VAT Player (coloro che evadono l’iva tramite meccanismi al limite della legalità), forniscono supporto post-vendita/RMA, cosa che suddetti rivenditori non ufficiali non garantiscono.
[voto=”10″]
[/conclusione]
La scheda è incredibile, ci troviamo di fronte ad una scheda che con la prima release di driver ed un’architettura totalmente nuova fa segnare livelli di prestazioni ed efficienza incredibilmente elevati, la NVIDIA GeForce GTX750Ti merita il massimo dei voti:
10 Stelle su 10.
Ringraziamo NVIDIA Italia per averci permesso di presentarvi una recensione così importante al day one.
Per oggi è tutto, un saluto da Hades, e alla prossima recensione!
La recensione
NVIDIA GeForce GTX750Ti
Una scheda perfetta: consumi ridotti, rumorosità ridotta, capacità di overclock incredibili per la nuova generazione di GPU NVIDIA e prestazioni elevate nonostante la fascia di prezzo entry-level. Maxwell, con la GTX750Ti, ci fornisce un'anteprima sulle sue potenzialità. Promossa a pieni voti.
Pro
Non scalda
Non consuma quasi nulla
Nessun connettore esterno
Efficienza elevata
Modello reference incredibilmente silenzioso ed overclockabile
